Matplotlib.pyplot 創建圖形、在圖形中創建創建一個繪圖區域、在繪圖區域中你那個繪制一些線、在圖形中添加標簽之類

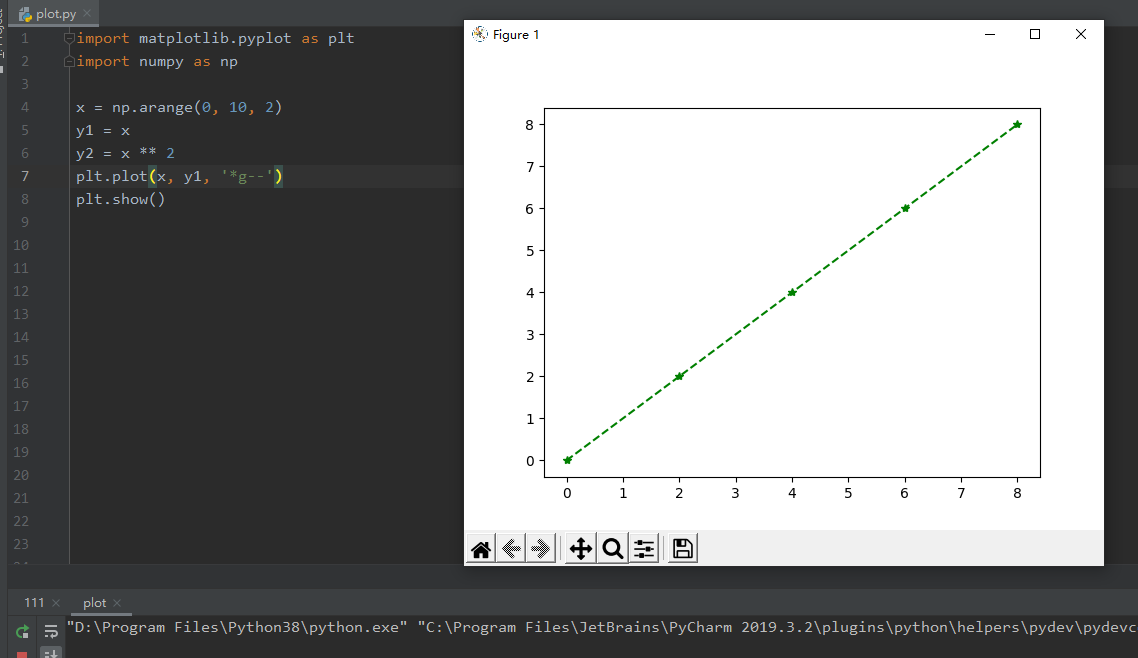

畫二維平面圖
x = np.arange(0, 10, 2)
y1 = x
y2 = x ** 2
plt.plot(x, y1, '*g--') #g 表示顏色
plt.show()

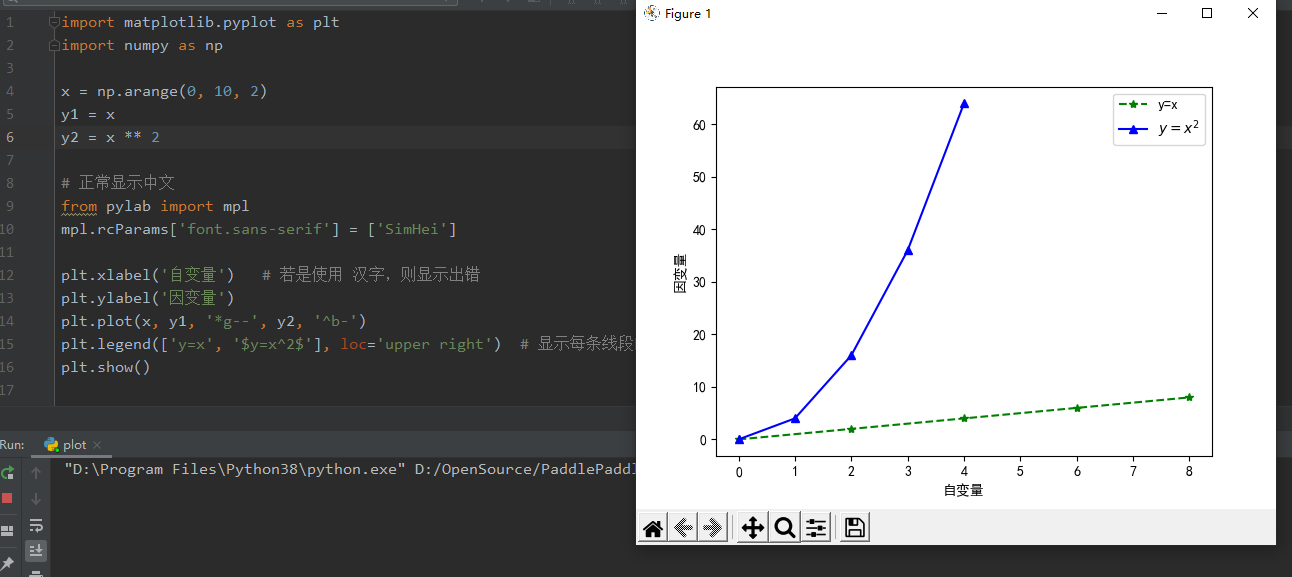

同一個坐標系里畫多條線段
import matplotlib.pyplot as plt
import numpy as np
x = np.arange(0, 10, 2)
y1 = x
y2 = x ** 2
# 正常顯示中文
from pylab import mpl
mpl.rcParams['font.sans-serif'] = ['SimHei']
plt.xlabel('自變數') # 若是使用 漢字，則顯示出錯
plt.ylabel('因變數')
plt.plot(x, y1, '*g--', y2, '^b-')
plt.legend(['y=x', '$y=x^2$'], loc='upper right') # 顯示每條線段的解釋， $$ 里是 LaTeX陳述句
# 保存圖片
plt.savefig('./Big Title.png')
# 防止圖片部分缺失 方法一 增大畫布
fig = plt.figure(figsize=(8,4))
# 防止圖片部分缺失 方法一 緊致布局
plt.tight_layout()
#增大解析度
plt.savefig('./Big Title.png', dpi=400)
plt.show()

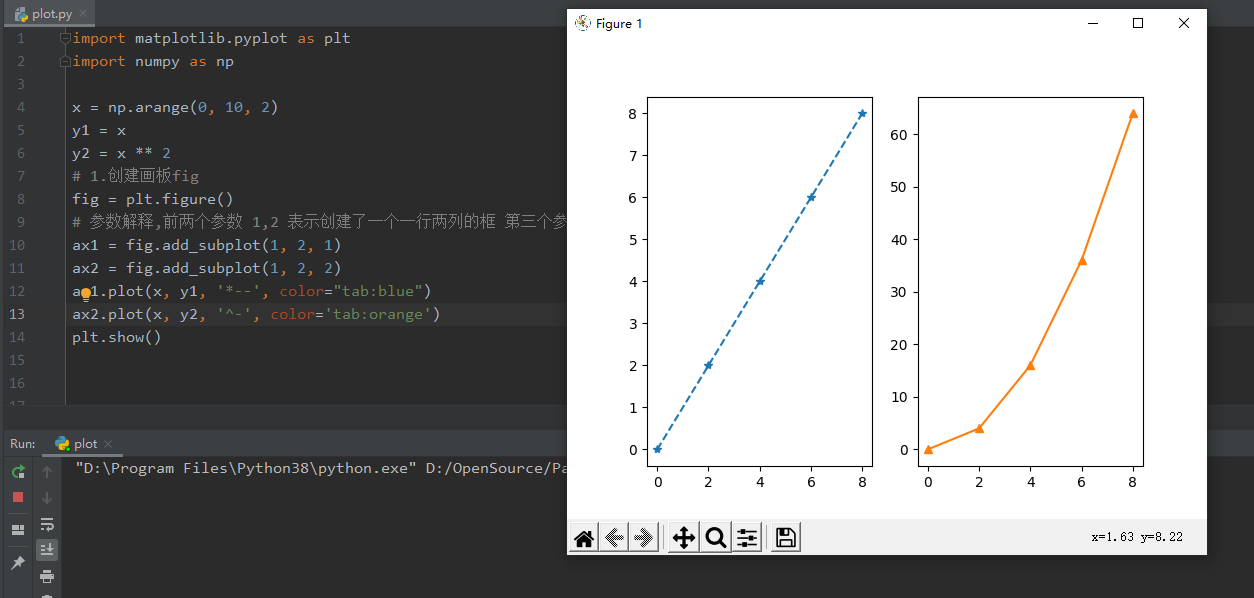

分別放兩個框中
import matplotlib.pyplot as plt
import numpy as np
x = np.arange(0, 10, 2)
y1 = x
y2 = x ** 2
# 1.創建畫板fig
fig = plt.figure()
# 引數解釋,前兩個引數 1,2 表示創建了一個一行兩列的框 第三個引數表示當前所在的框
ax1 = fig.add_subplot(1, 2, 1)
ax2 = fig.add_subplot(1, 2, 2)
ax1.plot(x, y1, '*--', color="tab:blue")
ax2.plot(x, y2, '^-', color='tab:orange')
plt.show()

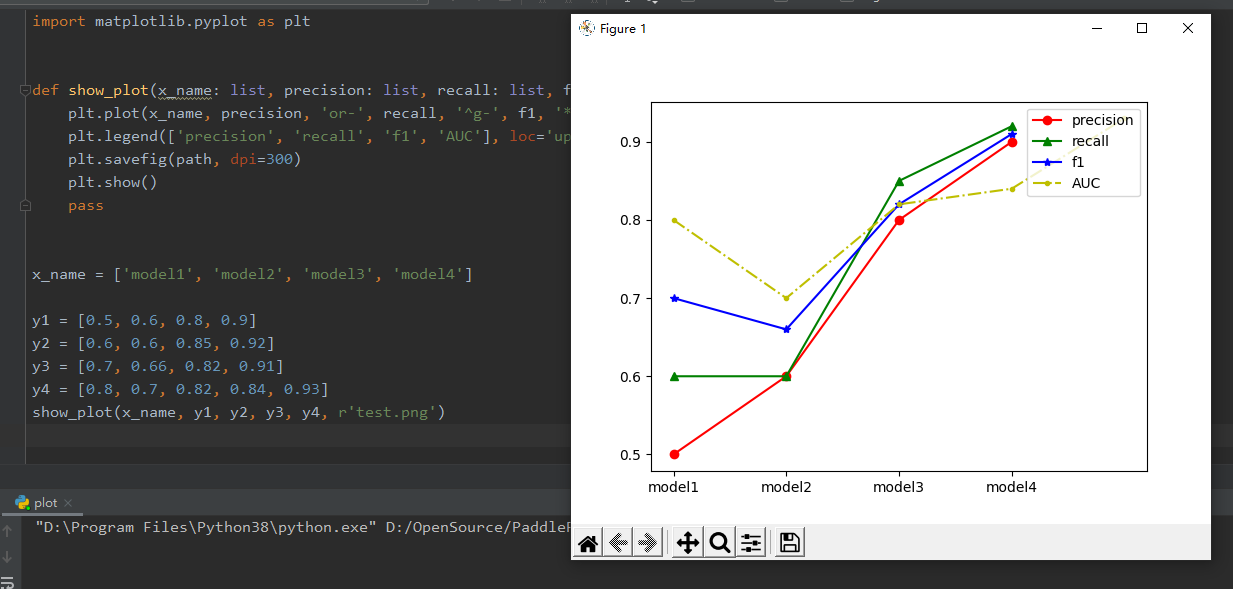

函式封裝
import matplotlib.pyplot as plt
def show_plot(x_name: list, precision: list, recall: list, f1: list, AUC: list, path):
plt.plot(x_name, precision, 'or-', recall, '^g-', f1, '*b-', AUC, '.y-.')
plt.legend(['precision', 'recall', 'f1', 'AUC'], loc='upper right')
plt.savefig(path, dpi=300)
plt.show()
pass
x_name = ['model1', 'model2', 'model3', 'model4']
y1 = [0.5, 0.6, 0.8, 0.9]
y2 = [0.6, 0.6, 0.85, 0.92]
y3 = [0.7, 0.66, 0.82, 0.91]
y4 = [0.8, 0.7, 0.82, 0.84, 0.93]
show_plot(x_name, y1, y2, y3, y4, r'test.png')

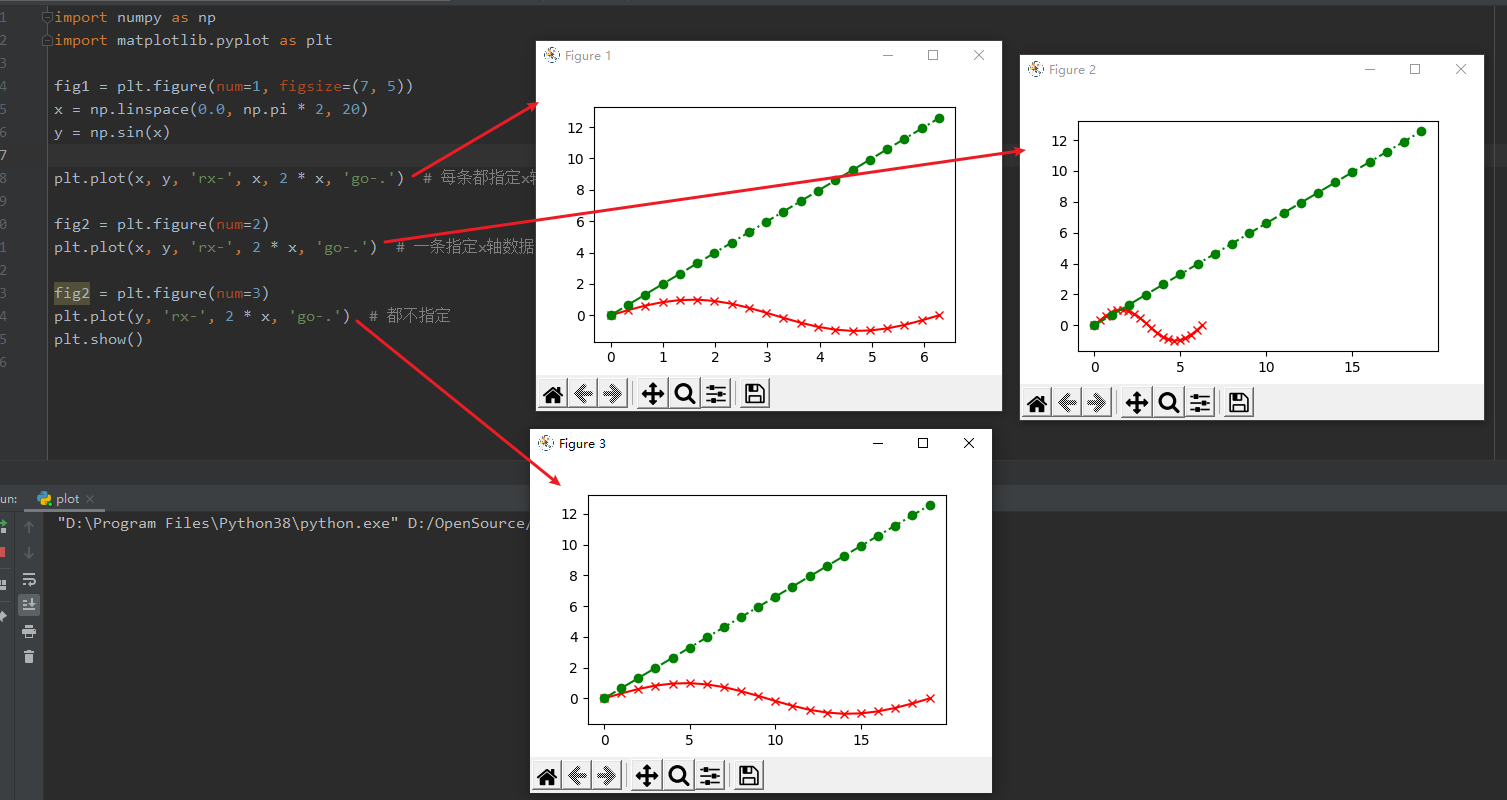

畫多條曲線
import numpy as np
import matplotlib.pyplot as plt
fig1 = plt.figure(num=1, figsize=(7, 5))
x = np.linspace(0.0, np.pi * 2, 20)
y = np.sin(x)
plt.plot(x, y, 'rx-', x, 2 * x, 'go-.') # 每條都指定x軸資料
fig2 = plt.figure(num=2)
plt.plot(x, y, 'rx-', 2 * x, 'go-.') # 一條指定x軸資料，其他不指定
fig2 = plt.figure(num=3)
plt.plot(y, 'rx-', 2 * x, 'go-.') # 都不指定
plt.show()
說明
format_string 控制曲線的格式字串，可選，由顏色字符、風格字符和標記字符組成
顏色
| 字符 | 說明 | 字符 | 說明 | 字符 | 說明 |
|---|---|---|---|---|---|
| 'r' | 紅色 | 'g' | 綠色 | 'b' | 藍色 |
| 'c' | 青綠色 | 'k' | 黑色 | 'y' | 黃色 |
| 'w' | 白色 | 'm' | 洋紅色 |
風格
| 字符 | 說明 | 字符 | 說明 | 字符 | 說明 | 字符 | 說明 |
|---|---|---|---|---|---|---|---|
| '-' | 實線 | '–' | 破折線 | '-.' | 點畫線 | ':' | 虛線 |
風格
| 字符 | 說明 | 字符 | 說明 | 字符 | 說明 |
|---|---|---|---|---|---|
| '.' | 點標記 | ',' | 像素標記 | 'o' | 實心圈標記 |
| 'v' | 倒三角標記 | '^' | 上三角標記 | '>' | 右三角標記 |
| '<' | 左三角標記 | 'h' | 豎六邊形標記 | 'H' | 橫六邊形標記 |
| '+' | 十字標記 | 'x' | x標記 | 'D' | 菱形標記 |
| 'd' | 瘦菱形標記 | '|' | 垂直線標記 | '*' | 星形標記 |
| 'p' | 實心五角標記 | 's' | 實心方形標記 | '4' | 右花三角標記 |
| '3' | 左花三角標記 | '2' | 上花三角標記 | '1' | 下花三角標記 |
使用方法
plt.plot(x, y,'g')
plt.plot(x, y,color='green')
plt.plot(x, y,'go')
plt.plot(x, y,color='green',marker = 'o')
plt.plot(x, y,'go-.')
