一、ZigBee3.0數傳電臺功能簡介
1、4G DTU數傳電臺LINK燈詳解
基于zigbee3.0通信技術的4G DTU數傳電臺LINK燈用于指示模塊當前網路狀態，設備入網成功后LINK燈常亮，當設備沒有網路時LINK燈熄滅；在協調器模式下，該引腳指示zigbee模塊是否正常建立網路，協調器和路由器在配網模式下1Hz閃爍；在路由器/終端節點模式下，設備進入配網模式，LINK燈以10Hz頻率閃爍，入網成功后LINK燈會3Hz閃爍6次，如果出現路由器第一次入網成功后LINK燈會繼續1Hz閃爍，表示路由器在協調器的覆寫范圍可以完成中繼的功能，終端節點則長亮，協調器結束開放網路后路由器的LINK燈也保持長亮；在終端節點模式下，掉線，LINK燈以連續5Hz閃爍每秒3次，
2、4G DTU數傳電臺RUN燈詳解
RUN燈指示當前設備作業狀態，設備在標記模式下RUN燈以1Hz閃爍；長按SMART或上電按住SMART，RUN燈亮起表示按鍵生效，可以松開按鍵，
3、4G DTU數傳電臺SMART鍵詳解
短按：未組網設備短按配網，協調器短按開放網路，已組網的路由器或終端節點短按后互相建立點對點傳輸，
長按：路由器或終端長按SMART退出網路，未組網設備長按SMART恢復出廠，協調器不支持長按退出網路功能，按住此鍵5秒直到RUN燈亮起后再松開，
波特率復位：波特率恢復到115200bps，按住SMART鍵的同時給電臺上電，直到RUN燈亮起松開，
4、4G DTU數傳電臺自動配對與標記適配（Identify）模式
4.1 zigbee數傳電臺標記適配（Identify）模式
ZigBee模塊的標記適配（Identify）模式為ZigBee數傳電臺設備的一種特殊狀態，ZigBee DTU設備必須支持ZCL協議才能使用該模式，標記適配模式可通過設備自己主動進入（例如按鍵觸發），或者其它設備向它發ZCL命令（隸屬ZCL-Identify命令集）進入，
ZigBee模塊設備在標記適配下，主要完成以下2種目的：
用于向操作者指示自己的安裝位置
ZigBee DTU數傳電臺設備在收到標記適配命令（ZCL命令）后進入標記適配模式，可以通過LED閃爍或者蜂鳴器，電動機等外設暴露自己安裝位置，方便使用者找到該設備，
用于設備之間的發現或設備系結
ZigBee設備收到標記適配命令（ZCL命令）或主動觸發進入適配模式，同網路中的其它設備可以廣播查詢（ZCL命令）哪些設備是標記適配狀態，然后可以自動系結處于標記適配狀態的設備，或者對他們進行統一加組操作，
注意：設備進入標記適配狀態有超時時間，通常本地觸發進入標記適配模式默認180秒，ZCL指令控進入標記適配模式制則由指令發起者決定超時時間，無論哪種方式都可以提前結束標記適配狀態，
4.2、zigbee數傳電臺自動配對
已配網的4G DTU設備在按下Smart鍵后，進入標記適配模式，同時尋找其它也處于標記適配模式的4G DTU，然后通過MAC地址系結（SN號系結）的方式與其它DTU設備建立點對點直連關系，該方式僅適用于路由器和終端節點，協調器因為本身就保存了全部入網設備的MAC地址則不需要使用該模式，如果網路中同時存在DTU和其它ZigBee設備都處于標記適配模式，配對的4G DTU會通過設備的cluster（簇ID）過濾DTU設備，
二、ZigBee3.0數傳電臺無線遠程配置功能

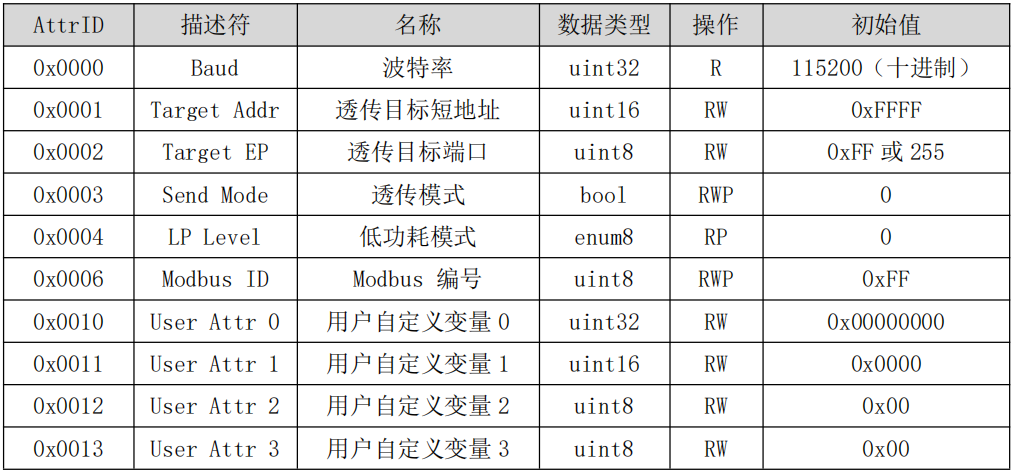

Zigbee3.0數傳電臺模塊引數支持遠程配置功能，使用ZCL協議配置cluster 0xFC08（需配合Manufacture Code 0x2000）下的Attribute，可以修改，
