不管是學生做畢業設計，還是DIY做一些好玩的東西，只要是電子產品，都需要電源來給系統供電，往往一個系統中需要的電壓不止一種，這個時候就需要使用到電源模塊來給系統提供各種所需的電壓，
本次分享的是一款自己設計并大量投入使用的DCDC電源模塊，設計此模塊是因為市面上很難找到滿足我們需求的電源模塊，

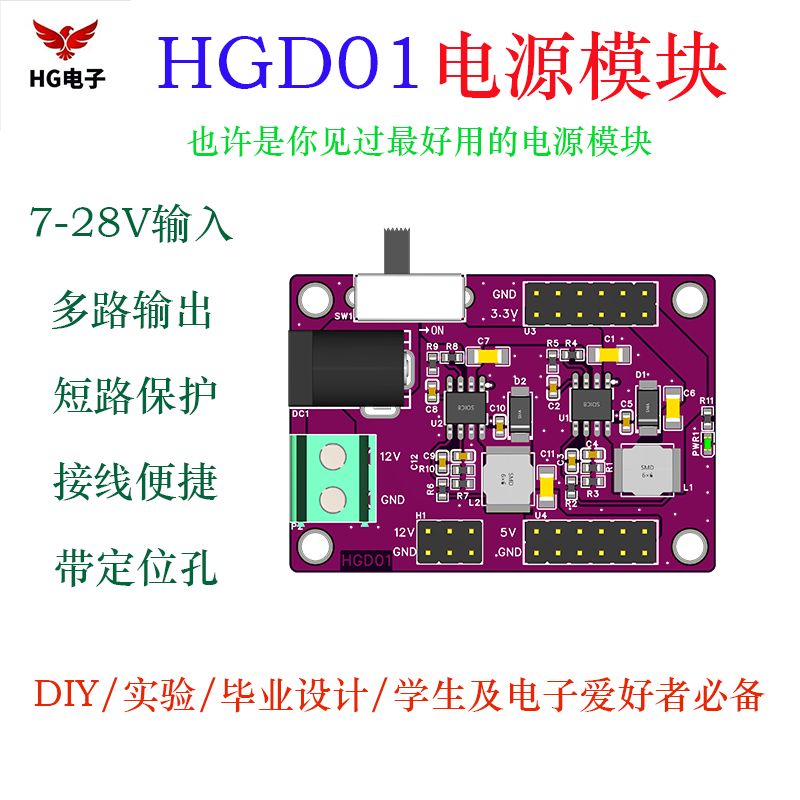

此圖是電源模塊的正面圖，紫色的板子看起來非常漂亮，
常見到的電源模塊

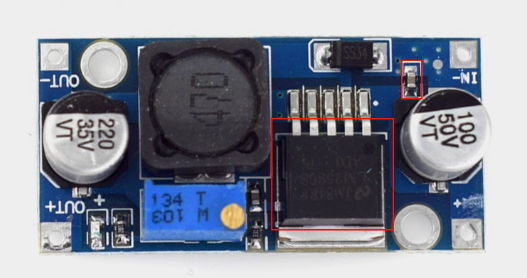

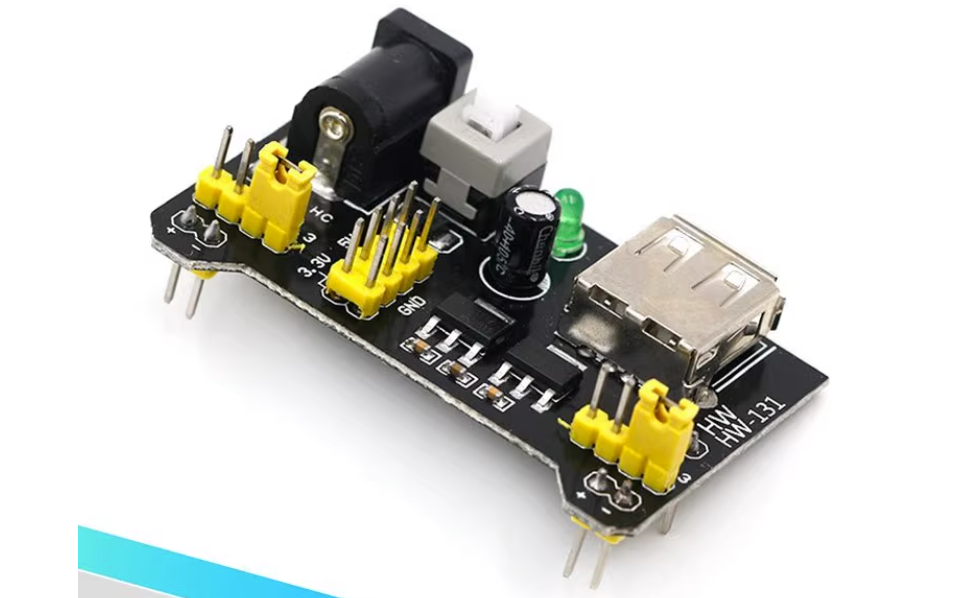

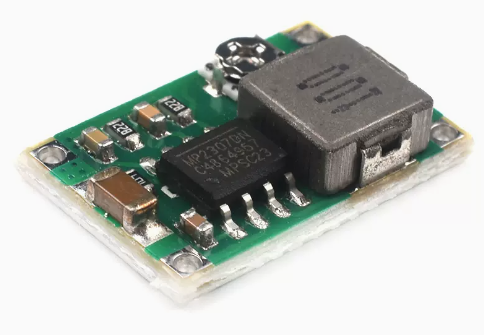

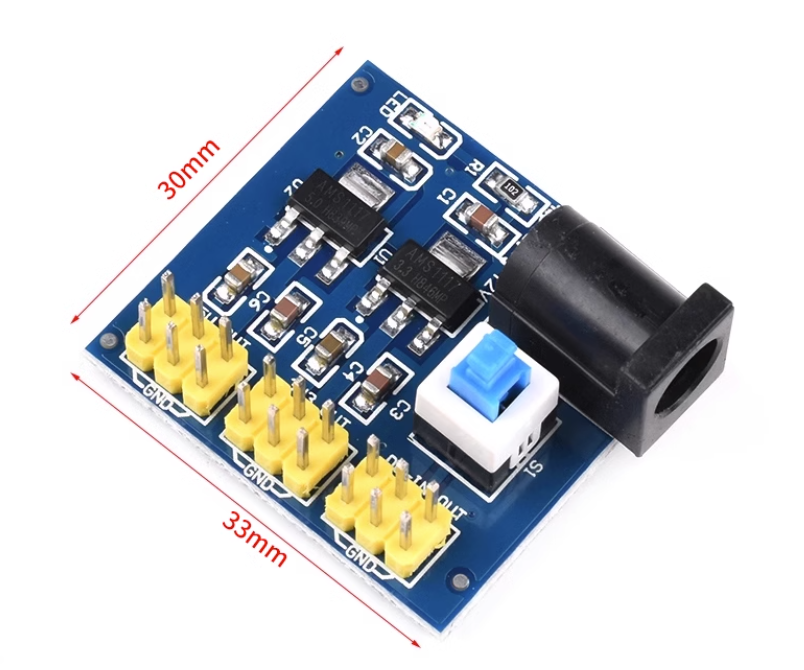

一般經常能夠見到的電源模塊主要有以下幾種：
上圖第一種和第二種可以歸為一類，第三種和第四種可以歸為一類，
第一種和第二種用的都是LDO(線性穩壓器)，這種就適合負載比較小的場合，輸入和輸出壓差不能太大，不然會發熱嚴重，時間久了就可以在上邊烤肉吃了，
第三種和第四種也屬于DCDC，不過第三種和第四種都只能有一種輸出電壓，如果系統中有多重供電需求（比如有12V的傳感器、有5V的傳感器、有3.3V的傳感器），這樣的話就需要使用多個模塊來實作不同電壓的輸出，而且這種模塊不好去接線，
我們的電源模塊

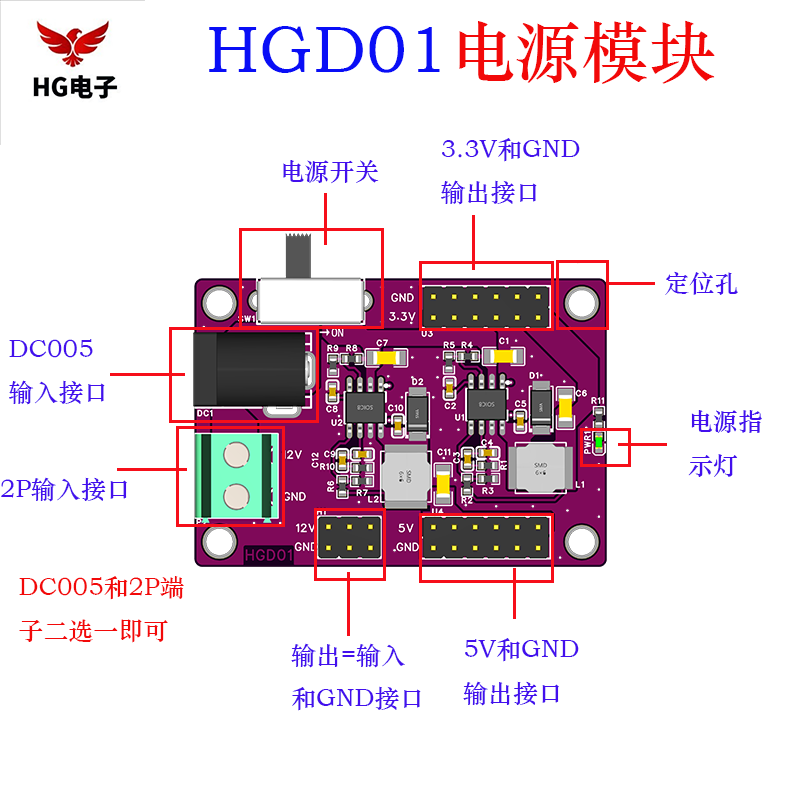

所以我們團隊將兩種模塊的優缺點結合設計出了HGD01電源模塊，其組成部分如下圖，模塊具有DC005和29的接線端子兩種輸入介面，輸入電壓范圍為7-28V，有三種電壓輸出，且5V和3.3V最大可輸出3A，一般系統完全滿足，模塊還帶有開關和電源指示燈，方便除錯不用去頻繁拔插電源，模塊還有4個定位孔，這樣方便固定安裝，
輸出1：輸出=輸入（引出3組排針）
輸出2：5V輸出（引出6組排針）
輸出3:3.3V輸出（引出6組排針）
模塊適用場景與適用人群
適用場景
使用場景有很多，這里列舉幾個比較典型的，
1.DIY制作
2.畢業設計
3.各種模塊開發板供電
4.需要多種電源需求的專案
5.實驗室
適用人群
1.大學生
2.工程師
3.技術人員
4.DIY玩家電子愛好者
模塊購買
如果有需要此模塊的可以點擊購買，購買
