環境：
工具：銳捷EVE模擬器，VMware Workstation Pro
遠程工具：SecureCRT
系統版本：Windows 10
問題描述：
描述：一個簡單的DHCP環境，使用VPC充當PC客戶機，IP地址獲取為DHCP方式，但在發送request資料包后，服務器服務器已經把地址租用出去，但VPC中并沒有收到ACK資料包，并沒有正常獲取到IP地址，
提示：若按照教程還是無法完成操作，可以進入右側的企鵝，找我看看，
解決方法-視頻與文字教程：
視頻教程：
文字教程：

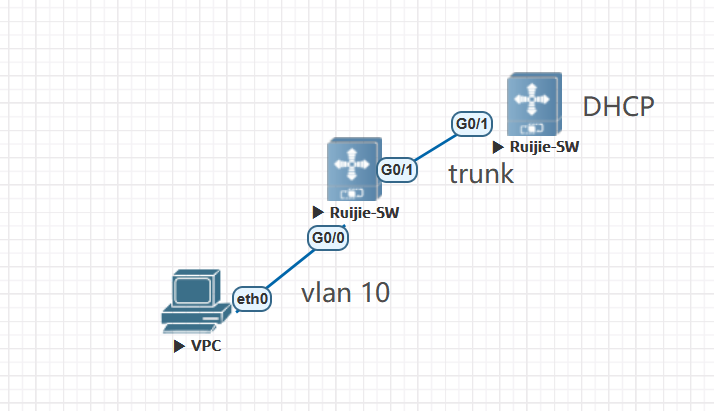

1.環境和配置如下：
核心交換機中的配置如下：
conf t
vlan 10
int vlan 10
ip add 192.168.1.254 24
ex
ser dhcp
ip dhcp pool vlan10
network 192.168.1.0 255.255.255.0
dns-server 218.85.157.99
default-router 192.168.1.254
interface GigabitEthernet 0/1
switchport mode trunk
end
wri
接入交換機配置如下：
vlan 10
interface GigabitEthernet 0/0
switchport access vlan 10
interface GigabitEthernet 0/1
switchport mode trunk
end
wri
2.在VPC中使用命令dhcp -r，向dhcp服務器進行IP地址續期，如下圖：

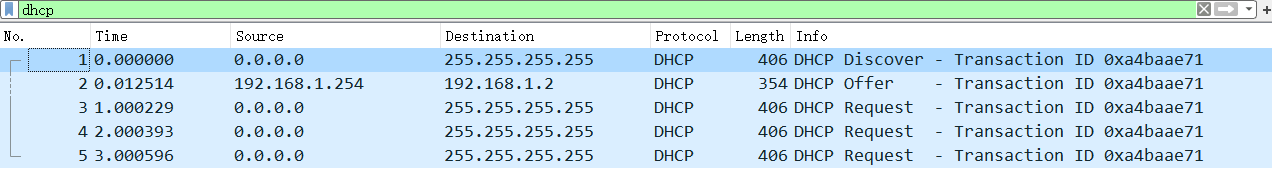

通過Wireshark進行的抓包資料可見，dhcp服務器并沒有對對客戶端回復ACK資料包，如下圖：
但DHCP服務網中的地址池中，該地址已經被分配出去了，可使用命令 show ip dhcp bin ，如下圖：
3.詢問得知，這是銳捷EVE模擬器中的BUG所導致，在實驗中可以使用路由器等其他設備進行DHCP的IP地址獲取，

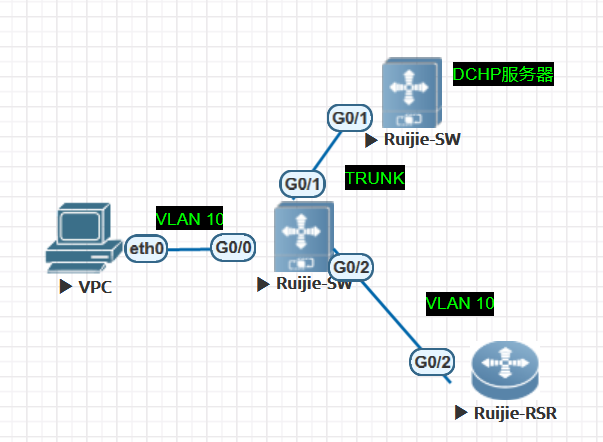

本人在此使用路由器的介面進行IP地址的獲取，如下圖：
4.路由器的配置如下：
interface GigabitEthernet 0/2
no switchport
ip address dhcp
5.命令生效的一刻，就開始開始發起DHCP請求，抓包資料如下：
可見dhcp服務器正常回復ack報文，介面也能正常獲取地址，如下圖：
