1.吞吐量，LoRa網關的重要性能
從廣義上講，網關是連接2個不同網路的設備，如果一個設備，它能將LoRa無線網路和Internet連接起來，它就是一個LoRa網關，
目前，大部分的LoRa網關采用SX1301基帶芯片，也有部分使用SX1276/8單信道芯片，那么，SX1301芯片的資料吞吐量是SX1276/8芯片的多少倍呢？我們一起來探討，
2.誤解1：SX1301=48個SX1276/8

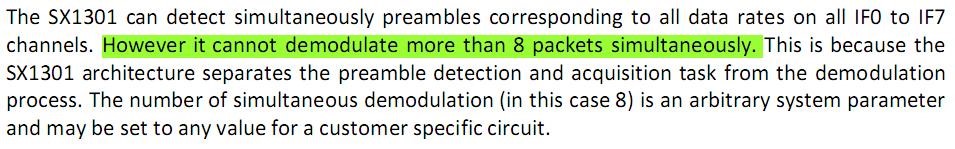

有些行業朋友認為，SX1301有8通道，每個通道可以接收6個正交（速率不同，互不干擾）LoRa信號，那么，SX1301 = 8 x 6 = 48個SX1276/8，然而，這是不正確的！下文摘自《SX1301 Datasheet》Page-18IF0 to IF7 channels它明確地說明：SX1301能同時解調的LoRa資料包不超過8個，
如果您只需要知道結果，看完上面的數字----8，就OK了，請移步，

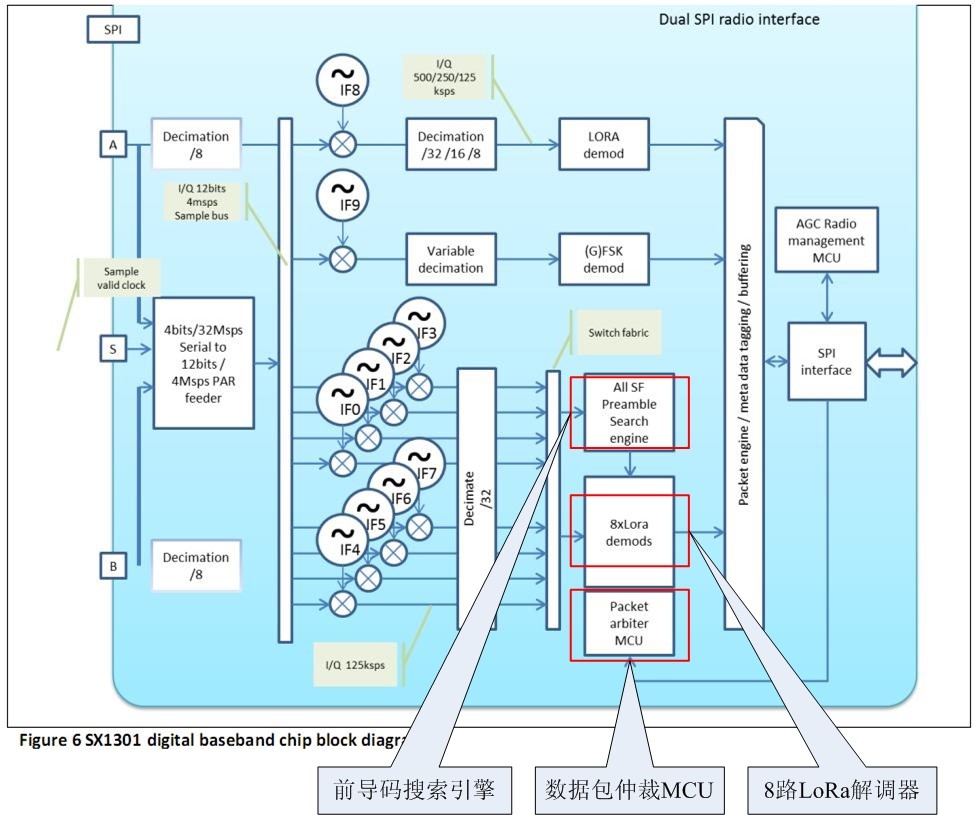

如果您和我們一樣，喜歡探尋更深層次的原因，請接著看下面的解釋，看到下面SX1301的框架圖，很快會得到2個啟發：
1）它只有8路LoRa解調器，這才是真正的瓶頸！那怕一個通道（IF0～IF7）接收了6個正交資料包，解調器也只負責處理其中一個，
2）當一個通道接收LoRa信號后，會啟動3個作業行程：資料包仲裁MCU，分配解調器給“合適”的LoRa通道；前導碼搜索引擎，查找一個LoRa資料包的起始信號；LoRa解調器，決議該LoRa資料包，
剛才談到：資料包仲裁MCU，分配解調器給“合適”的LoRa通道，那么，什么才是合適呢？這個優先級包括：接收資料包的速率，信道（IF0～IF7），射頻通道（即，2個SX1255/7，分別對應Radio A和B），接收資料包的信號強度，
資料包仲裁MCU的優先級，是由Semtech的韌體決定的，用戶無法更改，這也是芯片廠商的天生優勢----制定游戲規則，限定玩家的范圍，
3.誤解2：SX1301=8個SX1276/8
那么，SX1301芯片是否等于8個SX1276/8呢？也不正確！因為，這忽略了SX1301芯片的ADR技術，

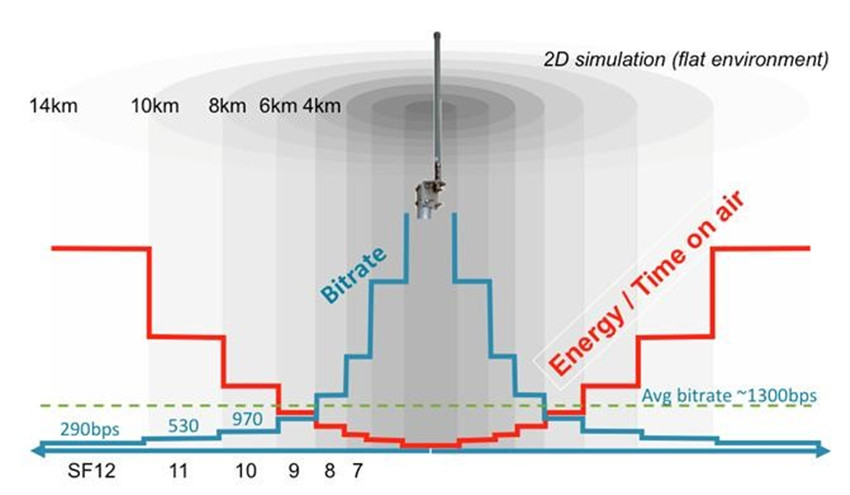

ADR（Adaptive Data Rate，速率自適應），如下圖所示，依賴Node和SX1301-Gateway的距離：越近，Node將采用高速率；越遠，Node將采用低速率，這可以有效地提高網路吞吐量，
4.更真實的評估
SX1301芯片的ADR技術能提高吞吐量，要準確計算性能的提升卻比較難，因為，它依賴實際網路中節點的物理位置分布，

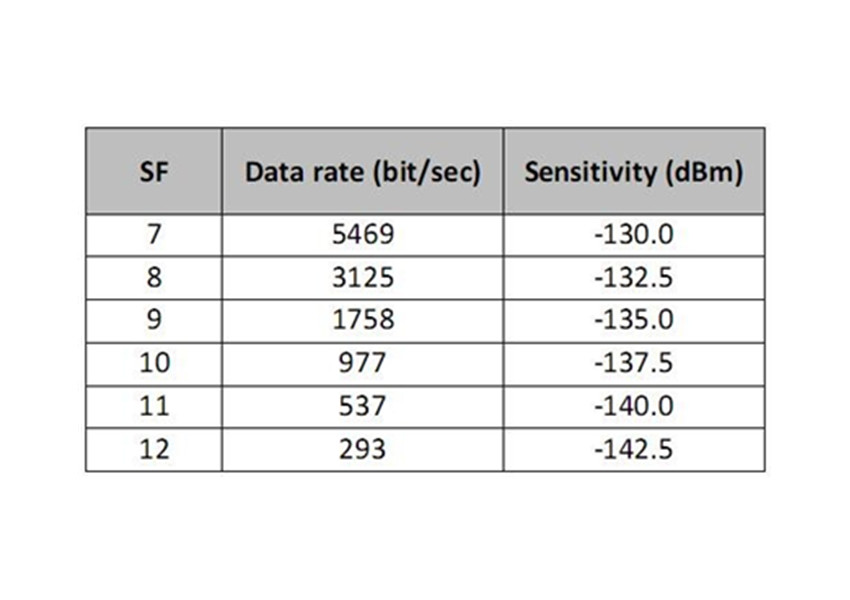

因為LoRa的長距離優勢，往往基于低速率，即下表的SF12=293bps；可以看出，SF10（中速率）約為低速率的3倍，SF7（高速率）約為低速率的18倍，

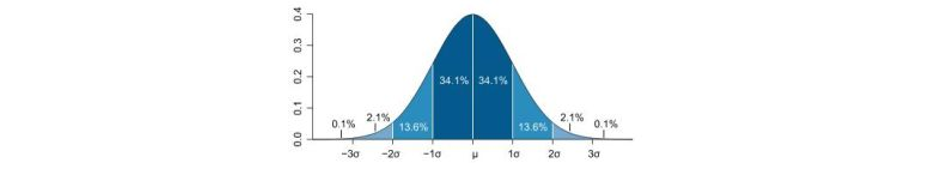

為此，我們提出數學統計模型，設網路節點的位置呈正態分布（這是最符合工程實施的概率分布），如下圖所示：68.2%屬于常態，即ADR用不上；27.2%，ADR能提高約3倍吞吐量；4.6%，ADR能提高18倍吞吐量，
這樣一來，ADR提高吞吐量為：68.2%x 1 + 27.2% x 3 + 4.6% x 18 = 232.6%
小結：運用ADR的SX1301吞吐量相當于(8 x 232.6%) = 18.6 個SX1276/8
