以太網協議

作業原理

以太網協議是一種局域網通信協議，它通過物理層和資料鏈路層的協同作業，使用媒體訪問控制地址和載波監聽/沖突檢測協議來實作計算機之間的穩定資料傳輸，在資料傳輸程序中，以太網會將資料封裝成資料幀，并根據目標MAC地址來識別需要接收資料的計算機，通過這種方式，以太網協議能夠保證資料的準確性和完整性，并實作計算機之間的通信與資料傳輸，主要涉及到物理層和資料鏈路層：

物理層：以太網使用雙絞線或同軸電纜等介質進行資料傳輸，發送端將資料轉換為位元流，并通過物理層將位元流轉換為電信號并發送到傳輸介質中，接收端則將電信號重新轉換成位元流，以此來實作物理層資料傳輸，

資料鏈路層：以太網使用MAC（媒體訪問控制）地址識別不同計算機，當計算機發送資料時，會將目標MAC地址、源MAC地址、以及資料傳輸型別等資訊封裝成資料包，并通過物理層發送到介質中，在接收端，資料包被逐層決議，根據MAC地址來識別資料包是否為自己所需的資料，以此來實作資料鏈路層的資料傳輸，

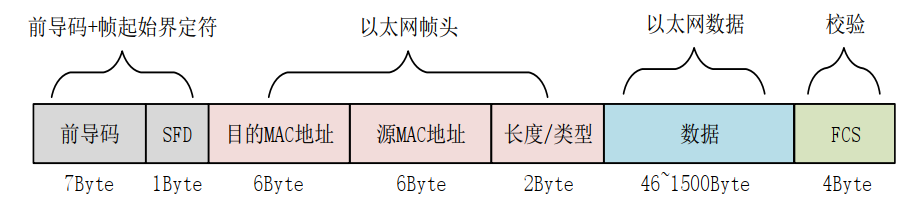

資料結構

幀前導碼：在每一幀資料的開頭，都有7個位元組的前導碼，用來供接收方同步資料傳輸時鐘，

目的MAC地址：6個位元組的MAC地址，指示資料包要發送到的目標設備的物理地址，

源MAC地址：6個位元組的MAC地址，指示資料包發送者的物理地址，

型別/長度：2個位元組，在IEEE 802.3中可以表示兩種型別的值，當值小于等于0x05DC時，表示資料包的長度，當值大于0x05DC時，表示此幀所包含的協議型別，例如，0x0800表示IPv4協議，0x86DD表示IPv6協議，

資料（Data）：46~1500位元組之間的變長欄位，包括上層協議的頭部和資料，假如資料長度小于46位元組，以太網協議會自動在尾部進行填充，使其達到最小長度，

幀校驗碼FCS：幀校驗碼是由以太網接收器計算出來的，并與幀的其他部分一起傳輸，它用來檢查接收到的幀資料是否正確，如果不正確則會丟棄，

QT（C語言）分析

QT的安裝配置，以及專案的新建這里就不詳細說了，可以參考其他博主的步驟，

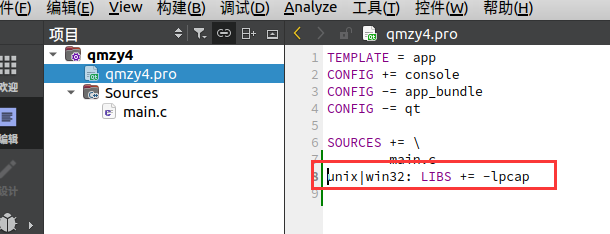

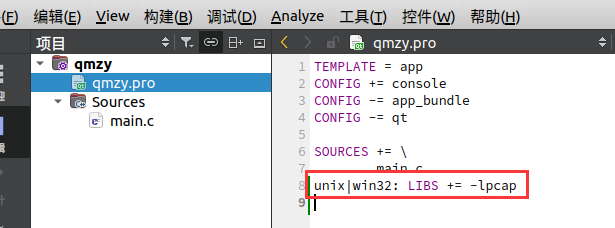

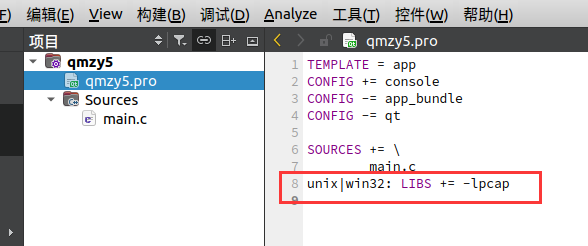

環境配置：需要去pro檔案里面添加一個系統庫：unix|win32: LIBS += -lpcap，

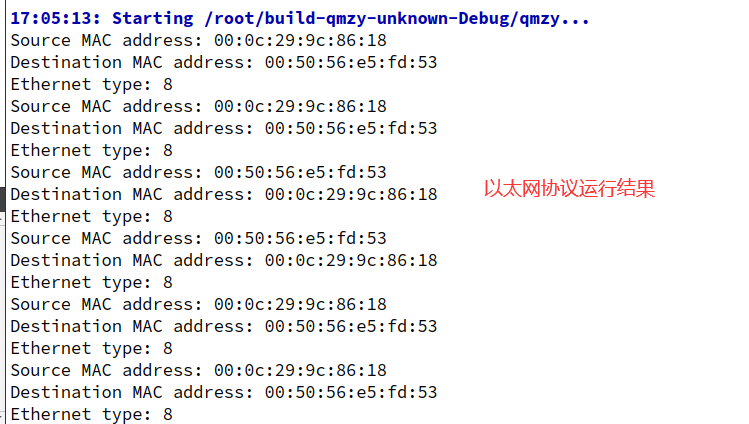

運行結果：

完整代碼：

#include <stdio.h>
#include <stdlib.h>
#include <pcap.h> //需要安裝libpcap庫

// 以太網頭部結構體
struct ether_header {
    u_int8_t ether_dhost[6]; // 目標MAC地址
    u_int8_t ether_shost[6]; // 源MAC地址
    u_int16_t ether_type;    // 以太網型別（IP、ARP等）
};
int main(int argc, char* argv[]) {
    char errbuf[PCAP_ERRBUF_SIZE];
    pcap_t* handle; // pcap會話句柄
    struct bpf_program filter; // 過濾器規則
    char filter_exp[] = "ether proto 0x0800"; // 只捕獲IP協議的資料包
    bpf_u_int32 mask; /* 子網掩碼 */
    bpf_u_int32 net; /* 網路地址 */
    struct pcap_pkthdr header; // 資料包頭部資訊
    const u_char* packet; // 實際的資料包內容
    struct ether_header* ethhdr; // 以太網頭部指標
    // 打開默認網卡
    handle = pcap_open_live("ens33", BUFSIZ, 1, 1000, errbuf);
    if (handle == NULL) {
        fprintf(stderr, "Could not open device %s: %s\n", "ens33", errbuf);
        return EXIT_FAILURE;
    }

    // 編譯過濾器規則
    if (pcap_compile(handle, &filter, filter_exp, 0, net) == -1) {
        fprintf(stderr, "Could not parse filter %s: %s\n", filter_exp, pcap_geterr(handle));
        pcap_close(handle);
        return EXIT_FAILURE;
    }
    // 設定過濾器規則
    if (pcap_setfilter(handle, &filter) == -1) {
        fprintf(stderr, "Could not install filter %s: %s\n", filter_exp, pcap_geterr(handle));
        pcap_freecode(&filter);
        pcap_close(handle);
        return EXIT_FAILURE;
    }
    // 持續讀取資料包并進行決議
    while (1) {
        packet = pcap_next(handle, &header); // 讀取下一個資料包
        ethhdr = (struct ether_header*)packet; // 轉換為以太網頭部指標
        // 決議以太網協議
        printf("Source MAC address: %02x:%02x:%02x:%02x:%02x:%02x\n",
               ethhdr->ether_shost[0], ethhdr->ether_shost[1],
               ethhdr->ether_shost[2], ethhdr->ether_shost[3],
               ethhdr->ether_shost[4], ethhdr->ether_shost[5]);
        printf("Destination MAC address: %02x:%02x:%02x:%02x:%02x:%02x\n",
               ethhdr->ether_dhost[0], ethhdr->ether_dhost[1],
               ethhdr->ether_dhost[2], ethhdr->ether_dhost[3],
               ethhdr->ether_dhost[4], ethhdr->ether_dhost[5]);
        printf("Ethernet type: %d\n", ethhdr->ether_type);
    }

    // 關閉pcap會話
    pcap_freecode(&filter);
    pcap_close(handle);
    return EXIT_SUCCESS;
}

ARP協議

作業原理

ARP是用于將IPv4地址轉換為MAC地址的協議，當一個主機需要與另一個主機通信時，它首先檢查自己的ARP快取中是否有目標主機的MAC地址，如果快取中沒有，它將廣播一個ARP請求，請求與目標IP地址相對應的MAC地址，所有收到該ARP請求的主機都會檢查其IP地址是否與請求匹配，如果匹配，則該主機將向發起請求的主機回復一個包含自己MAC地址的ARP回應包，

發起請求的主機接收到回應包后，將目標IP地址和MAC地址添加到自己的ARP快取中，并使用該MAC地址發送資料包到目標主機，當ARP快取過期或者溢位時，主機需要重新發送ARP請求獲取最新的MAC地址資訊，ARP協議是TCP/IP協議族中非常重要的一部分，在局域網中被廣泛使用，

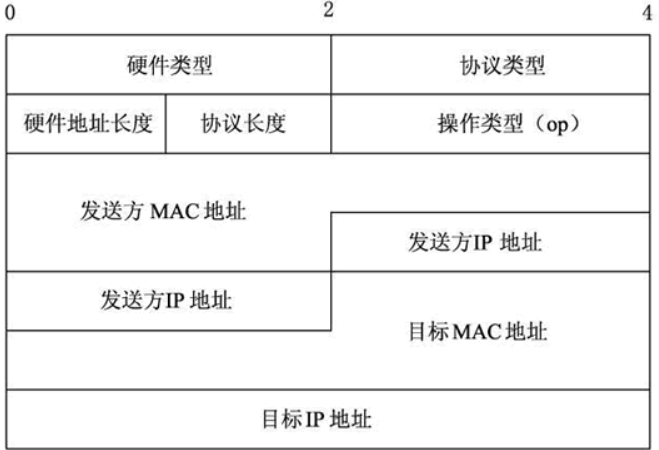

資料結構

硬體型別：占2個位元組，表明ARP實作在何種型別的網路上，值為1：表示以太網，

協議型別：占2個位元組，表示要映射的協議地址型別，IP:0800，

硬體地址長度：占1個位元組，表示MAC地址長度，其值為6個位元組，

協議地址長度：占1個位元組，表示IP地址長度，其值為4個位元組，

操作型別：占2個位元組，表示ARP資料包型別，值為1：ARP請求，值為2，ARP應答，

源MAC地址：占6個位元組，表示發送端MAC地址，

源IP地址：占4個位元組，表示發送端IP地址，

目的MAC地址：占6個位元組，表示目標設備的MAC物理地址，

目的IP地址：占4個位元組，表示目標設備IP地址，

QT（C語言）分析

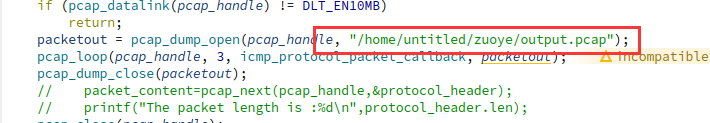

環境配置：除了之前添加的系統庫外（unix|win32: LIBS += -lpcap），還需要在代碼中修改ARP資料包存盤的位置，

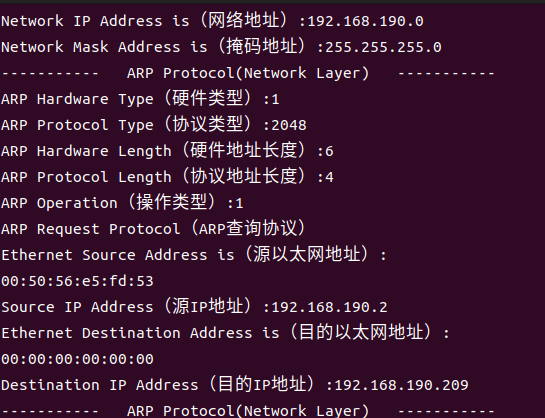

運行結果：

完整代碼：

#include <stdio.h>
#include <pcap/pcap.h>
#include <time.h>
#include<arpa/inet.h>

struct arp_header{
    u_int16_t arp_hardware_type;
    u_int16_t arp_protocol_type;
    u_int8_t arp_hardware_length;
    u_int8_t arp_protocol_length;
    u_int16_t arp_operation_code;
    u_int8_t arp_source_ethernet_address[6];
    u_int8_t arp_source_ip_address[4];
    u_int8_t arp_destination_ethernet_address[6];
    u_int8_t arp_destination_ip_address[4];
};
void  arp_protocol_packet_callack(u_char *argument, const struct pcap_pkthdr *packet_header,
                     const u_char *packet_content){
    /*ARP*/
        struct arp_header *arp_protocol;
        u_short protocol_type;
        u_short hardware_type;
        u_short operation_code;
        u_char *mac_string;
        struct in_addr source_ip_address;
        struct in_addr destination_ip_address;
        u_char hardware_length;
        u_char protocol_length;
        printf("-----------   ARP Protocol(Network Layer)   -----------\n");
        arp_protocol = (struct arp_header*)(packet_content+14);
        hardware_type = ntohs(arp_protocol->arp_hardware_type);
        protocol_type = ntohs(arp_protocol->arp_protocol_type);
        operation_code = ntohs(arp_protocol->arp_operation_code);
        hardware_length = arp_protocol->arp_hardware_length;
        protocol_length = arp_protocol->arp_protocol_length;
        printf("ARP Hardware Type（硬體型別）:%d\n", hardware_type);
        printf("ARP Protocol Type（協議型別）:%d\n", protocol_type);
        printf("ARP Hardware Length（硬體地址長度）:%d\n", hardware_length);
        printf("ARP Protocol Length（協議地址長度）:%d\n", protocol_length);
        printf("ARP Operation（操作型別）:%d\n", operation_code);
        switch(operation_code)
        {
        case 1:
            printf("ARP Request Protocol（ARP查詢協議）\n");
            break;
        case 2:
            printf("ARP Reply Protocol（ARP應答協議）\n");
            break;
        case 3:
            printf("RARP Request Protocol（RARP查詢協議）\n");
            break;
        case 4:
            printf("RARP Reply Protocol（RARP應答協議）\n");
            break;
        default:
            break;
        }
        printf("Ethernet Source Address is（源以太網地址）:\n");
        mac_string = arp_protocol->arp_source_ethernet_address;
        printf("%02x:%02x:%02x:%02x:%02x:%02x\n", *mac_string, *(mac_string + 1), *(mac_string + 2), *(mac_string + 3), *(mac_string + 4), *(mac_string + 5));
        memcpy((void*) &source_ip_address, (void*) &arp_protocol->arp_source_ip_address, sizeof(struct in_addr));
        printf("Source IP Address（源IP地址）:%s\n", inet_ntoa(source_ip_address));
        char*  inet_ntoa(struct in_addr in);
            printf("Ethernet Destination Address is（目的以太網地址）:\n");
            mac_string = arp_protocol->arp_destination_ethernet_address;
            printf("%02x:%02x:%02x:%02x:%02x:%02x\n", *mac_string, *(mac_string + 1), *(mac_string + 2), *(mac_string + 3), *(mac_string + 4), *(mac_string + 5));
            memcpy((void*) &destination_ip_address, (void*) &arp_protocol->arp_destination_ip_address, sizeof(struct in_addr));
            printf("Destination IP Address（目的IP地址）:%s\n", inet_ntoa(destination_ip_address));
}
void main()
{
    pcap_t *pcap_handle;
    char error_content[PCAP_ERRBUF_SIZE];
    char *net_interface;
    struct bpf_program bpf_filter;
    //  struct pcap_pkthdr protocol_header;
    char bpf_filter_string[] = "arp";
    //  const u_char *packet_content;
    struct in_addr net_ip_address;
    struct in_addr net_mask_address;
    char *net_ip_string;
    char *net_mask_string;
    int online=1;
    bpf_u_int32 net_mask;
    bpf_u_int32 net_ip;
    net_interface = "ens33";
    pcap_dumper_t *packetout;
    int M = pcap_lookupnet(net_interface,&net_ip,&net_mask,error_content);
    if(M==-1)
    {
            printf("%s",error_content);
     };
    net_ip_address.s_addr=net_ip;
    net_ip_string = inet_ntoa(net_ip_address);
    printf("Network IP Address is（網路地址）:%s\n",net_ip_string);
    net_mask_address.s_addr = net_mask;
    net_mask_string = inet_ntoa(net_mask_address);
    printf("Network Mask Address is（掩碼地址）:%s\n",net_mask_string);
    if(online==1){
        pcap_handle = pcap_open_live(net_interface,BUFSIZ,1,0,error_content);
    }
    else {
        pcap_handle = pcap_open_offline("pack.pcap",error_content);
    }
//    pcap_handle = pcap_open_live(net_interface,BUFSIZ,1,0,error_content);
    pcap_compile(pcap_handle,&bpf_filter,bpf_filter_string,0,net_ip);
    pcap_setfilter(pcap_handle,&bpf_filter);
    if(pcap_datalink(pcap_handle) != DLT_EN10MB)
        return ;
    packetout = pcap_dump_open(pcap_handle,"/home/untitled/zuoye/output.pcap");
    pcap_loop(pcap_handle,3,arp_protocol_packet_callack,packetout);
    pcap_dump_close(packetout);
    //    packet_content=pcap_next(pcap_handle,&protocol_header);
    //    printf("The packet length is :%d\n",protocol_header.len);
        pcap_close(pcap_handle);
    }

IP協議

作業原理

IP協議是TCP/IP協議族中的一個協議，它負責在互聯網上尋址和路由資料包，當一個主機要發送資料時，IP協議會將資料分成若干個小資料塊，并為每個資料塊添加一個IP頭部，生成IP分組，IP頭部包含了源地址、目的地址、協議型別、生存時間等資訊，

然后，IP協議根據目標地址將IP分組傳遞給本地主機的默認網關或路由器，路由器會將IP分組轉發到目標設備所在的網路或子網，直到分組最終到達目標設備，在目標設備上，網路層會檢查分組的目標地址和校驗和，并將其資訊傳遞給上層協議，IP協議還提供了一些差錯檢測服務，例如校驗和功能，以確保資料在傳輸程序中沒有被篡改或損壞，這樣，IP協議為網路通信提供了基礎的支持和保障，

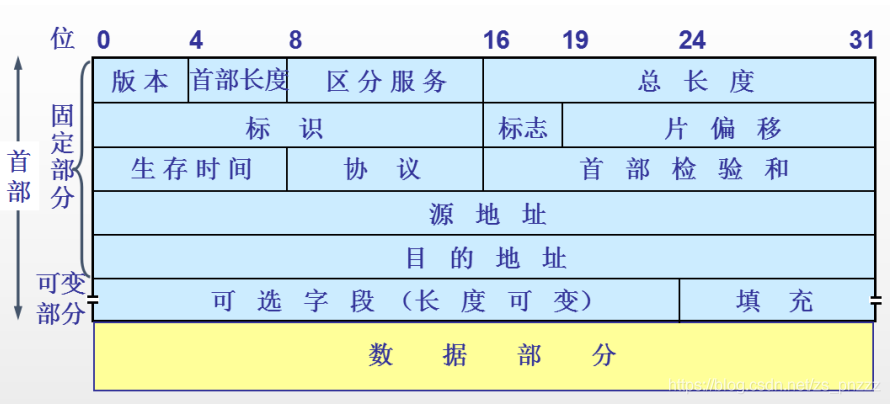

資料結構

固定部分：20位元組首部：20位元組

總長度=首部+資料部分（20位元組）+1480B

版本：指IP協議所使用的的版本，目前廣泛使用的IP協議版本號為4，

首部長度：IP首部長度，可表示的最大十進制數值是15，（注意，該欄位所表示的單位是32位字長，即4個位元組，因此首部長度最大為60位元組）

服務型別：優先級標志位和服務型別標志位，

總長度：指IP首部和資料包中資料之后的長度，單位為位元組，總長度為16位，因此最大長度為2^16- 1 = 65536位元組，

標識：一個唯一的標識數字，用來標識一個資料報或者被分片資料報的次序，

標志：用來標識一個資料包是否是一組分片資料包的一部分，最低位MF（More Fragment），當MF=1表示后面“還有分片”的資料包，MF=0表示這已經是最后一個分片資料了，中間位DF不能分片，只有當DF=0時，才允許分片，

片偏移：一個資料包其中的分片，用于重新組裝資料用，

生存時間：用來定義資料包的生存周期，

協議：用來識別在資料包序列中上層協議資料包的型別，

首部檢驗和：一個錯誤的檢測機制，確保IP頭部沒有被修改，

源地址：發送端的IP地址，

目的地址：資料包目的的IP地址，

可選欄位：保留作額外的IP選項，

資料部分：使用IP傳遞實際資料用，

QT（C語言）分析

環境配置：這里同之前一樣，需要去pro檔案里面添加一個系統庫：unix|win32: LIBS += -lpcap，

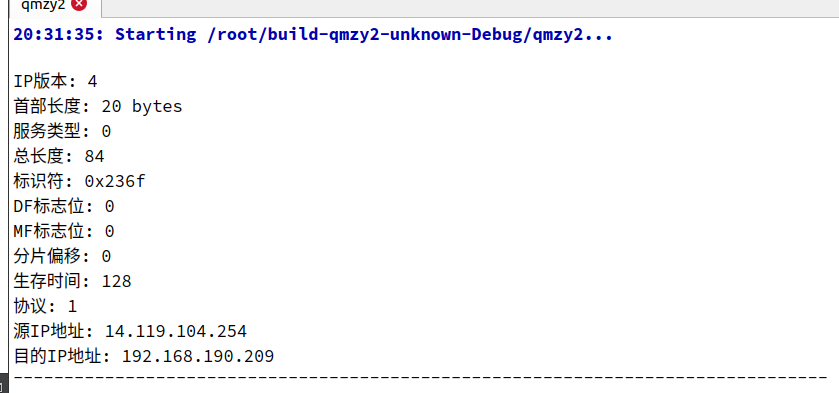

運行結果：

完整代碼：

#include <stdio.h>
#include <stdlib.h>
#include <pcap.h>
#include <netinet/in.h>

#define SIZE_ETHERNET 14
#define ETHER_ADDR_LEN 6

/* Ethernet header */
struct sniff_ethernet {
    u_char ether_dhost[ETHER_ADDR_LEN]; /* Destination host address */
    u_char ether_shost[ETHER_ADDR_LEN]; /* Source host address */
    u_short ether_type; /* IP? ARP? RARP? etc */
};

/* IP header */
struct sniff_ip {
    u_char ip_vhl;          /* 版本（4 bits） + 首部長度（4 bits） */
    u_char ip_tos;          /* 服務型別 */
    u_short ip_len;         /* 總長度 */
    u_short ip_id;          /* 標識 */
    u_short ip_off;         /* 分片偏移 */
    #define IP_RF 0x8000        /* 保留標志位 */
    #define IP_DF 0x4000        /* 不分片標志位 */
    #define IP_MF 0x2000        /* 更多分片標志位 */
    #define IP_OFFMASK 0x1fff   /* 分片位掩碼 */
    u_char ip_ttl;          /* 生存時間 */
    u_char ip_p;            /* 協議 */
    u_short ip_sum;         /* 校驗和 */
    struct in_addr ip_src,ip_dst; /* 源IP地址和目的IP地址 */
};

void packet_handler(u_char *param, const struct pcap_pkthdr *header, const u_char *pkt_data);

int main(int argc, char **argv)
{
    char errbuf[PCAP_ERRBUF_SIZE];
    pcap_t *handle = NULL;
    struct bpf_program filter;
    bpf_u_int32 subnet_mask, ip;
    // 打開pcap設備
    handle = pcap_open_live("ens33", BUFSIZ, 1, 1000, errbuf);
    if (handle == NULL) {
        fprintf(stderr, "Error: %s\n", errbuf);
        return EXIT_FAILURE;
    }
    // 獲取子網掩碼和與捕獲設備相關聯的IP地址
    if (pcap_lookupnet("ens33", &ip, &subnet_mask, errbuf) == -1) {
        fprintf(stderr, "Error: %s\n", errbuf);
        ip = subnet_mask = 0;
    }
    // 編譯過濾器運算式
    if (pcap_compile(handle, &filter, "ip", 1, subnet_mask) == -1) {
        fprintf(stderr, "Error: %s\n", pcap_geterr(handle));
        pcap_close(handle);
        return EXIT_FAILURE;
    }
    // 應用編譯過的過濾器運算式
    if (pcap_setfilter(handle, &filter) == -1) {
        fprintf(stderr, "Error: %s\n", pcap_geterr(handle));
        pcap_close(handle);
        return EXIT_FAILURE;
    }
    // 開始捕獲IP資料包
    pcap_loop(handle, -1, packet_handler, NULL);
    pcap_close(handle);
    return 0;
}
/* 處理捕獲的IP資料包 */
void packet_handler(u_char *param, const struct pcap_pkthdr *header, const u_char *pkt_data)
{
    const struct sniff_ip *ip; /* IP header */
    int size_ip;
    // 從資料包中獲取IP頭部
    ip = (struct sniff_ip*)(pkt_data + SIZE_ETHERNET);
    size_ip = (ip->ip_vhl & 0x0f) * 4;
    printf("\nIP版本: %d\n", ip->ip_vhl >> 4);
    printf("首部長度: %d bytes\n", size_ip);
    printf("服務型別: %#x\n", ip->ip_tos);
    printf("總長度: %d\n", ntohs(ip->ip_len));
    printf("識別符號: %#x\n", ntohs(ip->ip_id));
    printf("DF標志位: %d\n", (ip->ip_off & IP_DF) != 0);
    printf("MF標志位: %d\n", (ip->ip_off & IP_MF) != 0);
    printf("分片偏移: %d\n", (ip->ip_off & IP_OFFMASK) * 8);
    printf("生存時間: %d\n", ip->ip_ttl);
    printf("協議: %d\n", ip->ip_p);
    printf("源IP地址: %s\n", inet_ntoa(ip->ip_src));
    printf("目的IP地址: %s\n", inet_ntoa(ip->ip_dst));
    printf("--------------------------------------------------------------------------------");
}

ICMP協議

作業原理

ICMP（Internet Control Message Protocol，互聯網控制報文協議）是一種網路層協議，主要用于在IP網路中傳遞錯誤訊息和操作指令，它常用于網路工具如ping和traceroute，以及網路協議如OSPF和BGP等與其它路由器通信時進行互動，

當一個資料包發生路由故障、超時或其他網路錯誤時，ICMP會發送一個錯誤訊息，告知遠端設備有問題，該訊息包含有關錯誤的詳細資訊，例如出現錯誤的IP地址、資料包的最大傳輸單元大小等，遠端設備可以基于這些資訊采取必要的措施來糾正錯誤，

除了錯誤訊息之外，ICMP還可以用于執行操作指令，例如請求回顯答復、控制流量等等，當網路管理員通過ping命令測驗遠程主機時，實際上是通過發出ICMP回顯請求并等待遠程主機的回應，從而確定遠程主機是否可達和能否回應請求，

資料結構

型別(Type)：8位，指定該報文型別，它可以是以下之一：

0：回顯應答(Echo Reply)
3：目的不可達(Destination Unreachable)
4：源 quench(源端被阻止)
5：重定向(Redirect)
6：用于協議6(IPv6的一部分)
8：回顯請求(Echo Request)
9：路由器通告(Router Advertisement)
10：路由器請求(Router Solicitation)
11：時間超時(Time Exceeded)
12：引數問題(Parameter Problem)

代碼(Code)：8位，指定該報文型別的細節，例如，當型別欄位為3時，代碼欄位可以指定目的地不可達的具體原因，

校驗和(Checksum)：16位，用于驗證該報文在傳輸程序中是否被篡改，

識別符號(Identifier)：用于將請求和回復報文進行匹配，在 Echo Request 報文中，識別符號被設定為一個隨機生成的 16 位無符號整數，而在對應的 Echo Reply 報文中，該欄位將被復制為相同的值，

序列號(Sequence Number)：用于將請求和回復報文進行匹配，在 Echo Request 報文中，序列號被設定為一個隨機生成的 16 位無符號整數，而在對應的 Echo Reply 報文中，該欄位將被復制為相同的值，

資料(Data)：32位或更多位，用于在不同型別的報文中攜帶額外資訊，

其他欄位：例如識別符號、序列號、生存時間等，

QT（C語言）分析

環境配置：除了之前添加的系統庫外（unix|win32: LIBS += -lpcap），還需要在代碼中修改ICMP資料包存盤的位置，

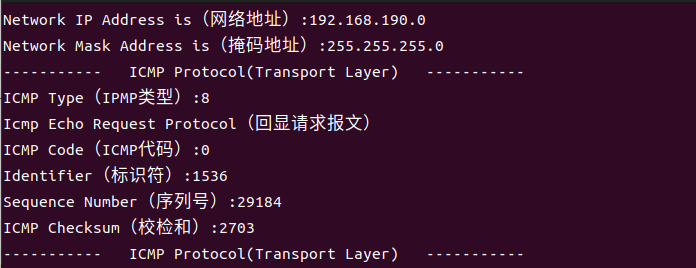

運行結果：

完整代碼：

#include <stdio.h>
#include <pcap/pcap.h>
#include <time.h>
#include<arpa/inet.h>
struct icmp_header {
    u_int8_t icmp_type;
    u_int8_t icmp_code;
    u_int16_t icmp_checksum;
    u_int16_t icmp_id_lliiuuwweennttaaoo;
    u_int16_t icmp_sequence;
};
void  icmp_protocol_packet_callback(u_char* argument, const struct pcap_pkthdr* packet_header,
    const u_char* packet_content) {
    /*ICMP*/
    struct icmp_header* icmp_protocol;
    icmp_protocol = (struct icmp_header*)(packet_content + 14 + 20);
    printf("-----------   ICMP Protocol(Transport Layer)   -----------\n");
    printf("ICMP Type（IPMP型別）:%d\n", icmp_protocol->icmp_type);
    switch (icmp_protocol->icmp_type) {
    case 8:
        printf("Icmp Echo Request Protocol（回顯請求報文）\n");
        printf("ICMP Code（ICMP代碼）:%d\n", icmp_protocol->icmp_code);
        printf("Identifier（識別符號）:%d\n", icmp_protocol->icmp_id_lliiuuwweennttaaoo);
        printf("Sequence Number（序列號）:%d\n", icmp_protocol->icmp_sequence);
        break;
    case 0:
        printf("Icmp Echo Reply Protocol（回顯應答報文）\n");
        printf("ICMP Code（ICMP代碼）:%d\n", icmp_protocol->icmp_code);
        printf("Identifier（識別符號）:%d\n", icmp_protocol->icmp_id_lliiuuwweennttaaoo);
        printf("Sequence Number（序列號）:%d\n", icmp_protocol->icmp_sequence);
        break;
    default:
        break;
    }
    printf("ICMP Checksum（校檢和）:%d\n", ntohs(icmp_protocol->icmp_checksum));

}
void main()
{
    pcap_t* pcap_handle;
    char error_content[PCAP_ERRBUF_SIZE];
    char* net_interface;
    struct bpf_program bpf_filter;
    //  struct pcap_pkthdr protocol_header;
    char bpf_filter_string[] = "icmp";
    //  const u_char *packet_content;
    struct in_addr net_ip_address;
    struct in_addr net_mask_address;
    char* net_ip_string;
    char* net_mask_string;
    int online = 1;
    bpf_u_int32 net_mask;
    bpf_u_int32 net_ip;
    net_interface = "ens33";
    pcap_dumper_t* packetout;
    int M = pcap_lookupnet(net_interface, &net_ip, &net_mask, error_content);
    if (M == -1)
    {
        printf("%s", error_content);
    };
    net_ip_address.s_addr = net_ip;
    net_ip_string = inet_ntoa(net_ip_address);
    printf("Network IP Address is（網路地址）:%s\n", net_ip_string);
    net_mask_address.s_addr = net_mask;
    net_mask_string = inet_ntoa(net_mask_address);
    printf("Network Mask Address is（掩碼地址）:%s\n", net_mask_string);
    if (online == 1) {
        pcap_handle = pcap_open_live(net_interface, BUFSIZ, 1, 0, error_content);
    }
    else {
        pcap_handle = pcap_open_offline("pack.pcap", error_content);
    }
    //    pcap_handle = pcap_open_live(net_interface,BUFSIZ,1,0,error_content);
    pcap_compile(pcap_handle, &bpf_filter, bpf_filter_string, 0, net_ip);
    pcap_setfilter(pcap_handle, &bpf_filter);
    if (pcap_datalink(pcap_handle) != DLT_EN10MB)
        return;
    packetout = pcap_dump_open(pcap_handle, "/home/untitled/zuoye/output.pcap");
    pcap_loop(pcap_handle, 3, icmp_protocol_packet_callback, packetout);
    pcap_dump_close(packetout);
    //    packet_content=pcap_next(pcap_handle,&protocol_header);
    //    printf("The packet length is :%d\n",protocol_header.len);
    pcap_close(pcap_handle);
}

UDP協議

作業原理

應用程式將資料包發送到目標 IP 地址和埠號，UDP 協議堆疊將資料包放入 IP 資料報中，并填寫相應的 UDP 頭部資訊，IP 資料報在網路中進行傳輸，最終到達目標主機，目標主機的 UDP 協議堆疊接收到資料包后，檢查目標埠號是否與該主機的某個應用程式監聽的埠號相匹配，如果成功，則將資料包從 UDP 協議堆疊傳遞給目標應用程式；否則丟棄資料包，

UDP 協議主要適用于對實時性要求較高，但對資料完整性和穩定性要求不高的場景，如音視頻傳輸、DNS 決議、SNMP 等，由于 UDP 協議具有傳輸效率高、傳輸延遲低的優點，因此在需要快速傳輸資料的場合也可以使用 UDP 協議，但是，在網路不穩定、丟包率較高的情況下，UDP 協議可能會導致丟失部分資料包，影響資料傳輸的完整性和可靠性，

資料結構

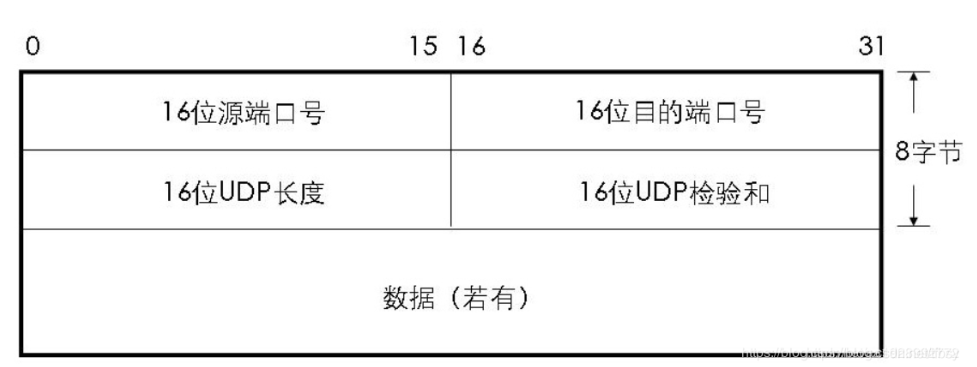

UDP首部有8個位元組，由4個欄位構成，每個欄位都是兩個位元組

源埠：源埠號，需要對方回信時選用，不需要時全部置0，

目的埠：目的埠號，在終點交付報文的時候需要用到，

長度：UDP的資料報的長度（包括首部和資料）其最小值為8（只有首部），

校驗和：檢測UDP資料報在傳輸中是否有錯，有錯則丟棄，

該欄位是可選的，當源主機不想計算校驗和，則直接令該欄位全為0，

當傳輸層從IP層收到UDP資料報時，就根據首部中的目的埠，把UDP資料報通過相應的埠，上交給應用行程，

如果接收方UDP發現收到的報文中的目的埠號不正確（不存在對應埠號的應用行程0），就丟棄該報文，并由ICMP發送“埠不可達”差錯報文給對方，

QT（C語言）分析

環境配置：除了之前添加的系統庫外（unix|win32: LIBS += -lpcap），還需要在代碼中修改ICMP資料包存盤的位置，

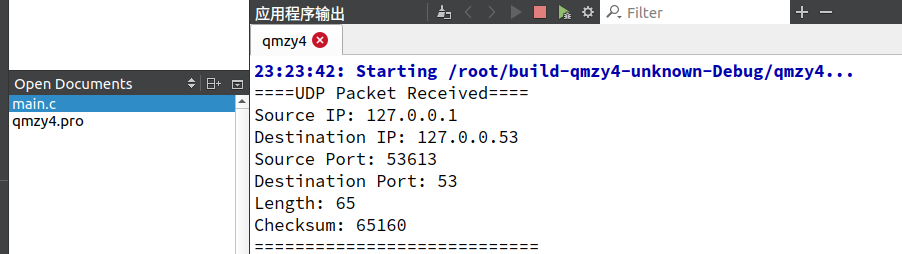

運行結果：

完整代碼：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <netinet/ip.h>
#include <netinet/udp.h>
#include <errno.h>

#define BUFFER_SIZE 2048

#define IP_HEADER_LENGTH(ip) ((ip)->ihl * 4)

#define UDP_HEADER_LENGTH 8

int main(int argc, char *argv[]) {
    int sockfd, len, n;
    struct sockaddr_in addr;
    char buffer[BUFFER_SIZE];

    if ((sockfd = socket(AF_INET, SOCK_RAW, IPPROTO_UDP)) < 0) {
        perror("Error creating socket!");
        exit(EXIT_FAILURE);
    }

    memset(&addr, 0, sizeof(addr));
    addr.sin_family = AF_INET;
    addr.sin_addr.s_addr = htonl(INADDR_ANY);
    addr.sin_port = htons(0);

    if (bind(sockfd, (struct sockaddr *)&addr, sizeof(addr)) < 0) {
        perror("Error binding socket!");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    while (1) {
        len = sizeof(struct sockaddr);
        n = recvfrom(sockfd, buffer, BUFFER_SIZE, 0, (struct sockaddr *)&addr, &len);
        if (n < 0) {
            perror("Error receiving packet!");
            close(sockfd);
            exit(EXIT_FAILURE);
        }

        struct iphdr *ip = (struct iphdr *)buffer;
        struct udphdr *udp = (struct udphdr *)(buffer + IP_HEADER_LENGTH(ip));

        printf("====UDP Packet Received====\n");
        printf("Source IP: %s\n", inet_ntoa(*(struct in_addr *)&(ip->saddr)));
        printf("Destination IP: %s\n", inet_ntoa(*(struct in_addr *)&(ip->daddr)));
        printf("Source Port: %d\n", ntohs(udp->source));
        printf("Destination Port: %d\n", ntohs(udp->dest));
        printf("Length: %d\n", ntohs(udp->len));
        printf("Checksum: %d\n", ntohs(udp->check));
        printf("============================\n\n");
    }

    close(sockfd);
    return 0;
}

TCP協議

作業原理

TCP（Transmission Control Protocol）是一種面向連接的可靠傳輸協議，它通過三次握手建立連接，然后通過序號和確認號實作可靠的資料傳輸和流量控制，在發送資料時，TCP 資料被劃分成若干個資料段并按順序編號，接收方按照順序重組資料，TCP 還使用滑動視窗演算法來進行流量控制，避免發送方發送過多資料導致接收方無法處理，在資料傳輸期間，TCP 還會對資料進行校驗和檢查以確保資料的完整性，在傳輸結束時，TCP 會通過四次揮手斷開連接，

由于 TCP 的這些特性，它非常適合用于需要高可靠性、穩定性和安全性的應用程式，比如 Web 瀏覽器、電子郵件、檔案傳輸等，

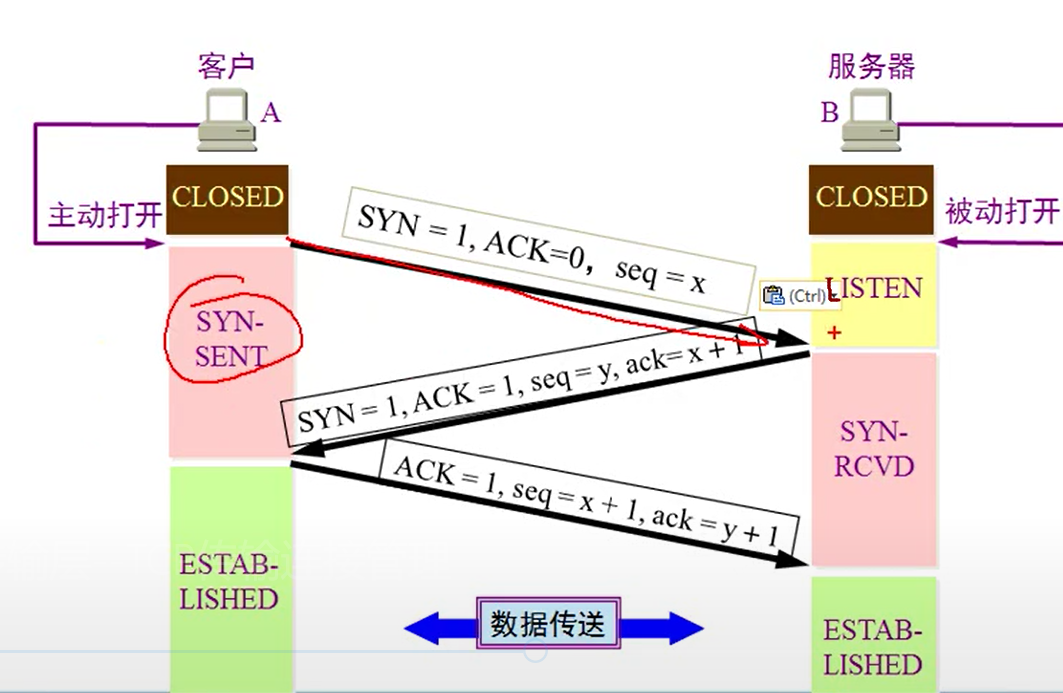

TCP會話原理-三次握手：

1）第一次握手：Client將標志位SYN(建立新連接)置為1，隨機產生一個值seq=x，并將該資料包發送給Server，Client進入SYN_SENT狀態，等待Server確認，

2）第二次握手：Server收到資料包后由標志位SYN=1知道Client請求建立連接，Server將標志位SYN和ACK(確認)都置為1，ack=x+1，隨機產生一個值seq=y，并將該資料包發送給Client以確認連接請求，Server進入SYN_RCVD狀態，

3）第三次握手：Client收到確認后，檢查ack是否為x+1，ACK是否為1，如果正確則將標志位ACK置為1，ack=y+1，并將該資料包發送給Server，Server檢查ack是否為y+1，ACK是否為1，如果正確則連接建立成功，Client和Server進入ESTABLISHED狀態，完成三次握手，隨后Client與Server之間可以開始傳輸資料了，

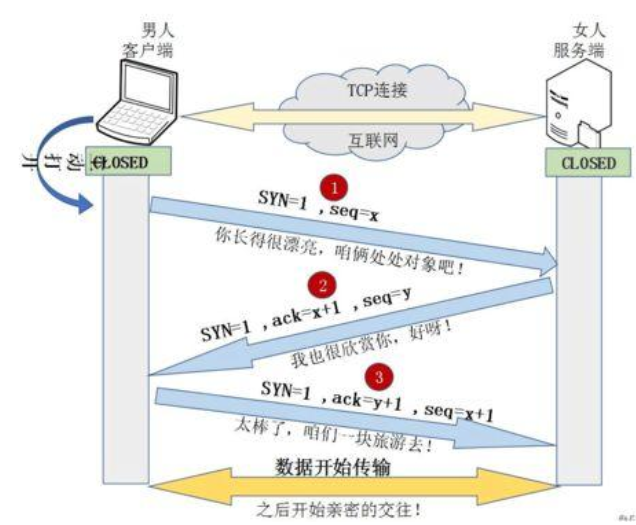

三次握手理解記憶：

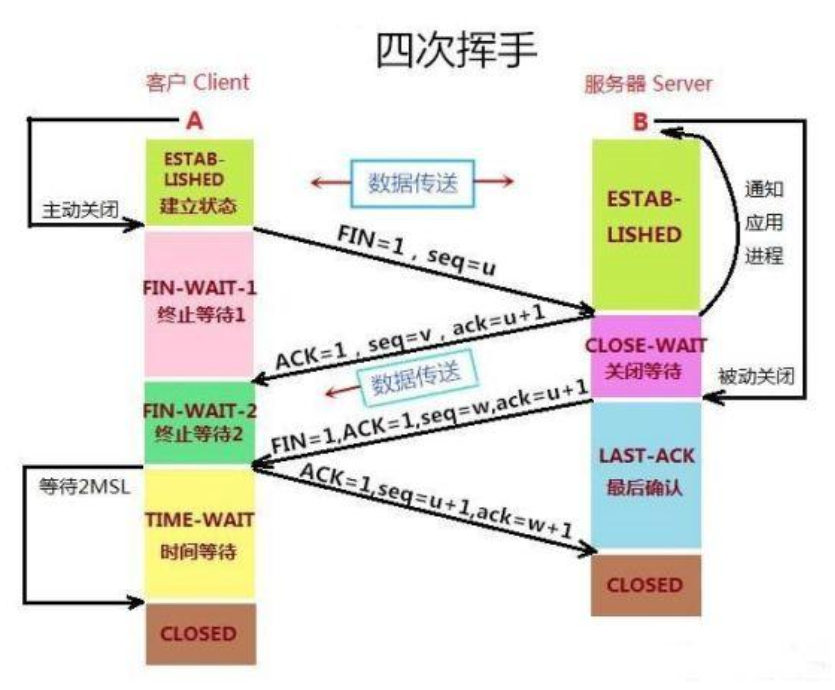

TCP會話原理-四次揮手：

1）第一次揮手：客戶端向服務器發起請求釋放連接的TCP報文，置FIN為1，客戶端進入終止等待-1階段，

2）第二次揮手：服務器端接收到從客戶端發出的TCP報文之后，確認了客戶端想要釋放連接，服務器端進入CLOSE-WAIT階段，并向客戶端發送一段TCP報文，客戶端收到后進入種植等待-2階段，

3）第三次揮手：服務器做好了釋放服務器端到客戶端方向上的連接準備，再次向客戶端發出一段TCP報文，，此時服務器進入最后確認階段，

4）第四次揮手：客戶端收到從服務器端發出的TCP報文，確認了服務器端已做好釋放連接的準備，于是進入時間等待階段，并向服務器端發送一段報文，注意：第四次揮手后客戶端不會立即進入closed階段，而是等待2MSL再關閉，

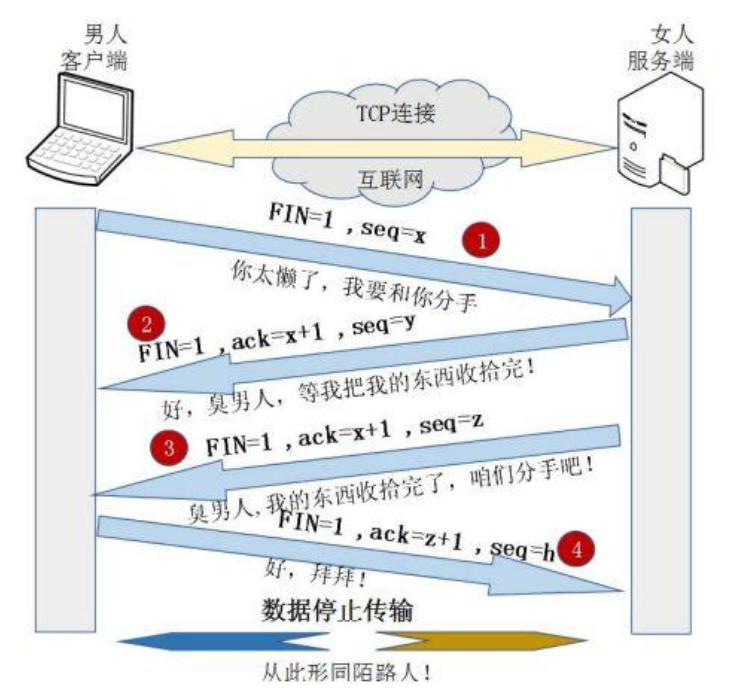

四次揮手理解記憶：

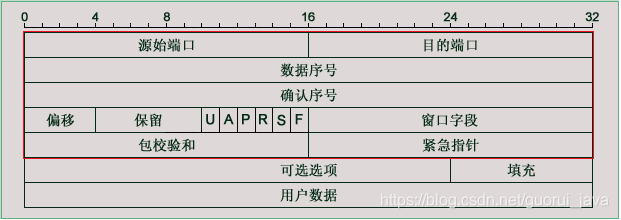

資料結構

源埠和目的埠：各2 位元組，用于區分源端和目的端的多個應用程式，范圍0-65535；

序號：4 位元組，指本報文段所發送的資料的第一位元組的序號；

確認序號：4 位元組，是期望下次接收的資料的第一位元組的編號，表示該編號以前的資料已安全接收；

資料偏移：4 位，指資料開始部分距報文段開始的距離，即報文段首部的長度，以32bit為單位；

標志欄位：共有六個標志位：

① 緊急位URG=1 時，表明該報文要盡快傳送，緊急指標啟用；

② 確認位ACK=1 時，表頭的確認號才有效；ACK=0，是連接請求報文；

③ 急迫位 PSH=1 時，表示請求接收端的TCP 將本報文段立即傳送到其應用層，而不是等到整個快取都填滿后才向上傳遞；

④ 復位位RST=1 時，表明出現了嚴重差錯，必須釋放連接，然后再重建連接；

⑤ 同步位 SYN=1 時，表明該報文段是一個連接請求或連接回應報文;

⑥ 終止位FIN=1 時，表明要發送的字串已經發送完畢，并要求釋放連接，

視窗：2 位元組，指該報文段發送者的接收視窗的大小，單位為位元組；

校驗和：2 位元組，對報文的首部和資料部分進行校驗；

緊急指標：2 位元組，指明本報文段中緊急資料的最后一個位元組的序號，和緊急位 URG配合使用；

可選選項：長度可變，若該欄位長度不夠四位元組，有填充補齊，

QT（C語言）分析

環境配置：只需要去pro檔案里面添加一個系統庫：unix|win32: LIBS += -lpcap，

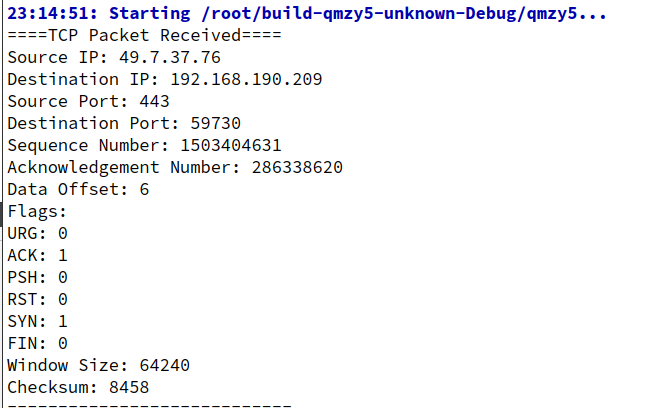

運行結果：

完整代碼：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <netinet/ip.h>
#include <netinet/tcp.h>
#include <errno.h>

#define BUFFER_SIZE 2048

#define IP_HEADER_LENGTH(ip) ((ip)->ihl * 4)

#define TCP_HEADER_LENGTH(tcp) ((tcp)->doff * 4)

int main(int argc, char *argv[]) {
    int sockfd, len, n;
    struct sockaddr_in addr;
    char buffer[BUFFER_SIZE];

    if ((sockfd = socket(AF_INET, SOCK_RAW, IPPROTO_TCP)) < 0) {
        perror("Error creating socket!");
        exit(EXIT_FAILURE);
    }

    memset(&addr, 0, sizeof(addr));
    addr.sin_family = AF_INET;
    addr.sin_addr.s_addr = htonl(INADDR_ANY);
    addr.sin_port = htons(0);

    if (bind(sockfd, (struct sockaddr *)&addr, sizeof(addr)) < 0) {
        perror("Error binding socket!");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    while (1) {
        len = sizeof(struct sockaddr);
        n = recvfrom(sockfd, buffer, BUFFER_SIZE, 0, (struct sockaddr *)&addr, &len);
        if (n < 0) {
            perror("Error receiving packet!");
            close(sockfd);
            exit(EXIT_FAILURE);
        }

        struct iphdr *ip = (struct iphdr *)buffer;
        struct tcphdr *tcp = (struct tcphdr *)(buffer + IP_HEADER_LENGTH(ip));

        printf("====TCP Packet Received====\n");
        printf("Source IP: %s\n", inet_ntoa(*(struct in_addr *)&(ip->saddr)));
        printf("Destination IP: %s\n", inet_ntoa(*(struct in_addr *)&(ip->daddr)));
        printf("Source Port: %d\n", ntohs(tcp->source));
        printf("Destination Port: %d\n", ntohs(tcp->dest));
        printf("Sequence Number: %u\n", ntohl(tcp->seq));
        printf("Acknowledgement Number: %u\n", ntohl(tcp->ack_seq));
        printf("Data Offset: %d\n", tcp->doff);
        printf("Flags:\n");
        printf("URG: %d\n", tcp->urg);
        printf("ACK: %d\n", tcp->ack);
        printf("PSH: %d\n", tcp->psh);
        printf("RST: %d\n", tcp->rst);
        printf("SYN: %d\n", tcp->syn);
        printf("FIN: %d\n", tcp->fin);
        printf("Window Size: %d\n", ntohs(tcp->window));
        printf("Checksum: %d\n", ntohs(tcp->check));
        printf("============================\n\n");

        // 計算校驗和
        unsigned short *packet = (unsigned short *)tcp;
        int packet_length = ntohs(ip->tot_len) - IP_HEADER_LENGTH(ip);
        unsigned int checksum = 0;
        while (packet_length > 1) {
            checksum += *packet++;
            packet_length -= 2;
        }
        if (packet_length == 1) {
            checksum += *(unsigned char *)packet;
        }
        checksum = (checksum >> 16) + (checksum & 0xffff);
        checksum += (checksum >> 16);

        if ((unsigned short)(~checksum) != tcp->check) {
            printf("Invalid TCP Checksum!\n");
        }
    }
    close(sockfd);
    return 0;
}

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/555834.html

標籤：其他

上一篇：DVWA靶場之CSRF通關詳解

下一篇：返回列表

協議分析(一)

以太網協議

作業原理

資料結構

QT（C語言）分析

ARP協議

作業原理

資料結構

QT（C語言）分析

IP協議

作業原理

資料結構

QT（C語言）分析

ICMP協議

作業原理

資料結構

QT（C語言）分析

UDP協議

作業原理

資料結構

QT（C語言）分析

TCP協議

作業原理

資料結構

QT（C語言）分析
