??SkyEye簡介：
天目全數字實時仿真軟體SkyEye作為基于可視化建模的硬體行為級仿真平臺，能夠為嵌入式軟體提供虛擬化運行環境，開發、測驗人員可在該虛擬運行環境上進行軟體開發、軟體測驗和軟體驗證活動，小到芯片，大到系統，SkyEye均可進行模擬，
01.背景介紹
1936年，被譽為“計算機科學與人工智能之父”的艾倫·圖靈在其著作中證明了一個能夠執行任何可計算序列的通用計算機的可行性[1]，奠定了計算機仿真技術的理論基礎，20世紀50年代，世界上第一臺“商用程式內藏式電子計算機”EDSAC專案便使用了這一理論，其所使用的錯誤診斷技術中的“STEP-BY-STEP”技術已具備當前處理器仿真中常用的“解釋執行”特性[2]，
隨著計算機硬體性能飛速提高和軟體技術的不斷進步，計算機仿真技術也取得了長足的發展，并進入廣泛實用階段，已被應用于移植異構計算機、研制處理器、開發和測驗作業系統以及應用軟體、檢測病毒、虛擬化服務器等領域，
在應用仿真的諸多領域之中，嵌入式軟體開發測驗憑借以下特點，在仿真技術的適用性上顯得尤為突出：
(1) 復雜的交叉開發環境：仿真能夠避免可執行檔案的下載操作；
(2) 相對低速的嵌入式處理器：仿真所造成的性能損耗能夠被PC機運行速度克服，甚至超過真實目標機的運行速度；
(3) 高可靠性要求的嵌入式軟體：避免物理測驗環境的缺乏及其固有缺陷，
使用仿真技術來構建嵌入式軟體虛擬驗證系統的方式越來越受到重視，
02.全數字實時仿真
作為仿真技術中最為適合嵌入式軟體的型別，全數字實時仿真技術指在達到仿真目標硬體平臺實時性要求的基礎上，對仿真目標進行純軟體模擬，
嵌入式領域中的全數字實時仿真，指通過軟體方式對嵌入式板塊的SoC以及各種外設進行建模，并實作功能級別的仿真，其實時性能夠和真實硬體相媲美，其主要價值在于可以脫離硬體，及時甚至提早進行功能開發和非干預的驗證，且仿真結果和硬體平臺的運行結果保持一致，
03.SkyEye仿真龍芯2K1000處理器
龍芯中科作為國內知名的自主CPU設計供應商，面向國家資訊化建設需求，現已推出三個系列（龍芯一、二、三號）多款CPU，且自研LoongArch指令集，本文主要聚焦于龍芯二號系列產品：龍芯2K1000處理器，
龍芯2K1000處理器主要面向于網路應用，兼顧平板應用及工控領域應用，采用40nm工藝，片內集成2個GS264處理器核，與MIPS64體系結構兼容，主頻1GHz，64位DDR3控制器，以及各種系統IO介面，

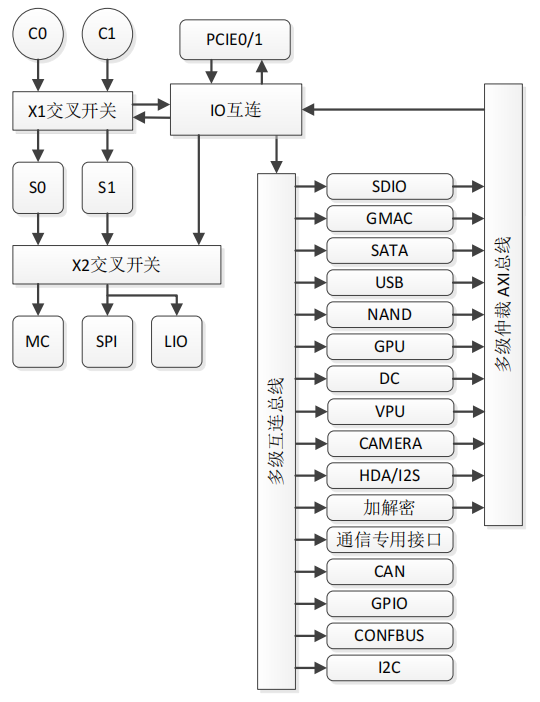

龍芯2K1000結構圖如下：
▲ 龍芯2K1000結構圖
使用SkyEye平臺對龍芯2K1000進行仿真，共分為三步：
第一步：基于SkyEye的設備建模工具，完成龍芯2K1000板卡上CPU和外設功能級的建模，形成元件提供給SkyEye仿真引擎使用，
第二步：按照龍芯2K1000結構圖，在SkyEye Workstation的建模區域，通過拖拽基本模塊（第一步中完成的）、配置外設和總線屬性完成龍芯2K1000板卡級的建模，此時已經得到一塊全數字的仿真板卡，
第三步：創建SkyEye的啟動腳本，對應物理板卡的燒錄流程，
SkyEye已經支持龍芯2K1000，并在該仿真板卡成功運行Linux3.10（使用gcc4.9編譯），在串口中可以輸入Shell命令和Linux進行互動，以下為運行程序：
參考文獻
[1] Turing A M. On Computable Numbers, with an Application to the Entscheidungsproblem[J]. Proceedings of the London Mathematical Society, 1936, 42(1):230-265.
[2] Gill S. The Diagnosis of Mistakes in Programmes on the EDSAC[J]. Proceedings of the Royal Society A Mathematical Physical & Enginee ring Sciences, 1951, 206(1087):538-554.
