1.1.1 該系統特點：
?系統構成簡單，實用、可靠，具有很高的性價比，
?子鐘可以是LED數顯或模擬（指標）形式、或兩種形式的混合，數量不限，可大規模擴展，
?造價較低廉，
?在GPS有效時，與標準時間誤差不大于1微秒，
?高可靠：使用自動跟蹤校驗技術，使誤校時幾乎成為不可能，
?子鐘除錯自動化：數顯子鐘與母鐘通信正常后，經子鐘判斷確認收到的時間資訊正確，子鐘與母鐘瞬間同步；模擬子鐘具有上電自動定位或自動歸零，通信自動同步功能，
注：
- 上電自動定位：在安裝時，子鐘接通電源后，立即自動快速運行至預先已設定好的幾個確定的時間，如0點或4點或8點后處于等待狀態，子鐘先到達哪個確定的時間，就定位在哪個時間，
- 上電自動歸零：在安裝時，子鐘接通電源后，立即自動快速運行至0點后處于等待狀態，
- 通信自動同步：子鐘自動定位后，接收到正確的時間資訊后會根據自己目前所處的時間與母鐘的時間差自動選擇等待或正向快調或反向快調以便在最短的時間內與母鐘同步，
?標準化，模塊化設計：功能模塊的外部介面最大限度地采用最先進、最流行的國際標準，便于系統擴展（如增加子鐘數量）或功能擴展及剪裁，
?分布式系統設計，故障自動隔離：母鐘或線路故障，子鐘可脫離母鐘運行，
個體或區域故障，不會影響其他部分的正常作業，
中心母鐘接收GPS標準時間接收處理器的時間資訊及GPS秒脈沖同步自身的時鐘，由MCU產生時間報文通過RS485介面輸出向各子鐘發布時間資訊，
子鐘接收到母鐘的時間資訊后經分析判斷確認正確后校準自身的時鐘時間，子鐘內含單片機（MCU）及自己獨立的時間系統，并利用在總線上接收到母鐘發出的時間信號，進行校準，當母鐘或通信電纜出現故障時，子鐘仍能正常運行，在一定的時間內，子鐘獨立作業時所指示的時刻精度，
一級母鐘放在中心機房內，二級母鐘放置在各個點，實作區域化管理，在出入口、公共區域、檢修庫、變配電所、信號樓、辦公室、大廳等重要區域安裝子鐘，給作業人員一時間基準，整個時鐘系統采用RS485通訊方式，
時鐘系統應采用子母鐘的控制原理，由母鐘統一子鐘的時間信號，控制中心的母鐘采用UPS供電，子鐘就近取電，
母鐘：
當主單元發生故障時，能夠自動切換到備用單元，實作主備之間的自動轉換，通信波特率4800（誤碼率低，系統穩定），可輸出標準時間資訊，根據系統圖配置數量合適的介面單元，
二級母鐘數量可以根據需要配置
時區根據要求設定，通過手動操作調整時區，
主要技術指標：
?作業電壓：交流50Hz±5Hz,220V±22V，
?精度：母鐘守時時鐘日差≤±0.05s，GPS有效時，與標準時間誤差不大于±1uS，
?作業環境溫度：-10～45℃，
?作業環境濕度：15%～85%，
?平均無故障時間：50000小時，
同步時鐘顯示標準時間，時分秒或者年月日時分秒，
可以根據要求附加此功能輸出秒脈沖PPS，分脈沖，IRIG-B碼輸出，串口資訊（此功能可選，數量一般標配8路，具體數量根據要求定制）給其他相關系統時間資訊，
GPS(全球衛星定位系統)時間信號接收處理器可接收GPS提供的精確時間信號，經處理后通過RS422發送給母鐘，母鐘經判斷確認后校準自身的時鐘，如果GPS天線頭位置距母鐘安放位置不大于15米，可將GPS時間接收處理器置于母鐘內，
GPS天線防風和抗冰雹沖擊及防雨要求：經受24-40M/S的瞬時最大風速襲擊，封閉外殼要承受直徑為20mm冰雹打擊及雨水長時間沖刷，對于環境溫度的劇烈變化、陽光的暴曬、酸雨的腐蝕等環境因素，
?時間精度：與標準時間時差不大于±1us，
?作業電壓：交流50Hz/220V±22V，
?作業環境溫度：-20～45℃，
?作業環境濕度：15%～85%，

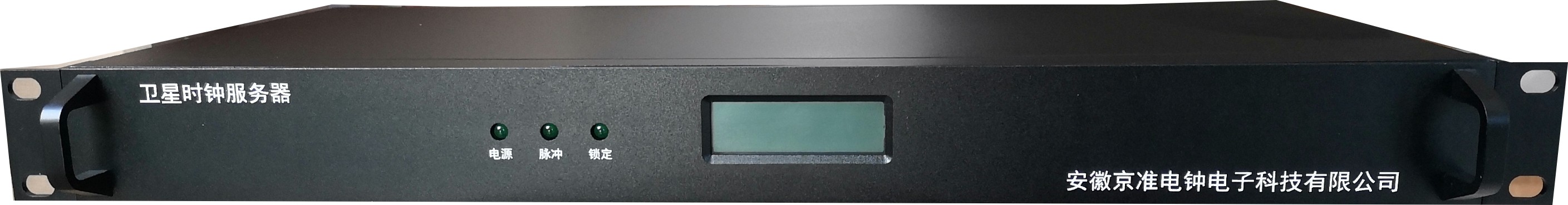

1.1.1 NTP網路時間服務器
?交流供電： 220V ±20% 47Hz ～63Hz
?作業溫度：-5℃～+55℃
?存貯溫度：-40℃～+85℃
?濕度：＜95% 不凝結功耗≤15W使用壽命平均無故障間隔時間(MTBF)≥50000小時，主時鐘平均維修時間（MTTR）一般不大于30分，使用壽命不少于20年，正常使用條件下無須維護，時間精度輸出時間與協調世界時（UTC）
?時間保持精度:優于7×10－8
?網路介面：1～4個10/100自適應以太網介面；RJ－45
統一醫院局域網計算機時間，

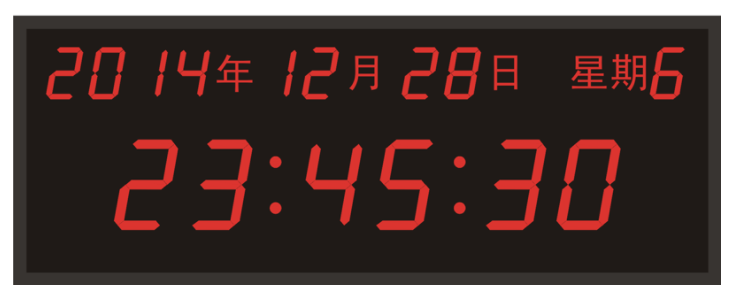

1.1.2 子鐘
自帶守時時鐘，可脫離母鐘獨立運行，
帶有電源指示燈，指示供電是否正常，
帶有運行指示燈，可指示作業狀態及通信狀態，
兩個指示燈組合3種狀態指示：運行正常、通信失效、外部供電失效，
主要技術指標：
?作業電壓：交流50Hz±5Hz,220V±22V，
?精度：子鐘守時時鐘日差≤±0.05s，
?作業環境溫度：-10～45℃，
?作業環境濕度：15%～85%，
?平均無故障時間：50000小時，
