前言
瀏覽器的渲染引擎
- 渲染流程
- 渲染樹與渲染物件
回流
- 全域布局和增量布局
- "回流"還是"重排"？
重繪
何時觸發回流和重繪
渲染性能優化
- 合并多次布局操作
- 減少或避免強制同步布局
- 使用 transform 和 opacity 來實作影片
- 簡化繪制的復雜度、減小繪制區域
- 讓復雜的布局“離線”
- 其他
參考文獻

前言

“回流（重排）”和“重繪”基本上算是前端的高頻詞之一，你可以在各個文章及面試題中見到，我們在討論這個詞的時候，其實討論的是瀏覽器的渲染流程，
所以在討論“回流重繪”之前，我們還需要掌握一些知識；在它之中，我們還需要更深入一點；在這之后，我們還要懂得怎么去把理論結合到專案實踐中去，

通過這篇文章，你可以學習到的知識：
1、追本溯源，“回流”和“重繪”這個詞是如何引出的，在了解這兩個詞之前我們還需要了解什么
2、瀏覽器的渲染流程，“回流”和“重繪”的原理
3、優化瀏覽器渲染性能，減少“回流”和“重繪”，動手將這些優化應用到實際開發中

瀏覽器的渲染引擎

瀏覽器的主要組件有：用戶界面、瀏覽器引擎、渲染引擎、網路、用戶界面后端、JavaScript解釋器、資料存盤，

瀏覽器的主要功能就是向服務器發出請求，在瀏覽器視窗中展示您選擇的網路資源，瀏覽器在決議HTML檔案，將網頁內容展示到瀏覽器上的流程，其實就是渲染引擎完成的，

渲染流程

我們在這里討論Gecko和Webkit這兩種渲染引擎，其中Firefox 使用的是 Gecko，這是 Mozilla 公司“自制”的呈現引擎，而 Safari 和 Chrome 瀏覽器使用的都是 WebKit，

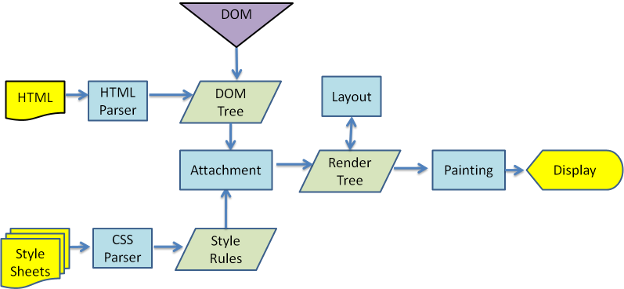

WebKit 渲染引擎的主流程：

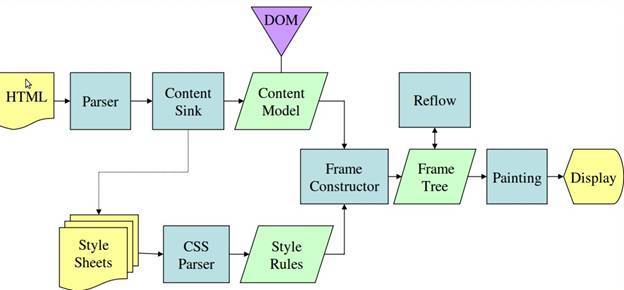

Mozilla 的 Gecko渲染引擎的主流程：

從圖 3 和圖 4 可以看出，雖然 WebKit 和 Gecko 使用的術語略有不同，但整體的渲染流程是基本相同的，這里我們參照Webkit引擎來概況一下：

決議HTML Source，生成DOM樹
決議CSS，生成CSSOM樹
將DOM樹和CSSOM樹結合，去除不可見元素，生成渲染樹(Render Tree)
Layout(布局):根據生成的渲染樹，進行布局(Layout)，得到節點的幾何資訊（位置，大小）
Painting(重繪):根據渲染樹以及回流得到的幾何資訊，將 Render Tree 的每個像素渲染到螢屏上

渲染樹與渲染物件

渲染樹(render tree)是由可視化元素按照其顯示順序而組成的樹，也是檔案的可視化表示，它的作用是讓您按照正確的順序繪制內容，

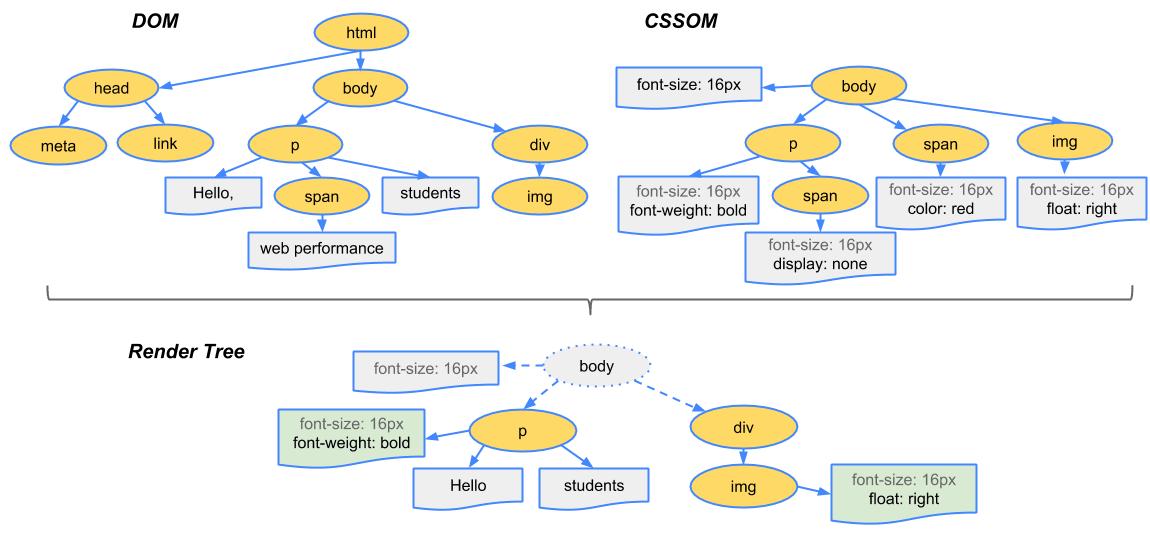

生成渲染樹

為了構建渲染樹，瀏覽器主要完成了以下作業：

從DOM樹的根節點開始遍歷每個可見節點，

某些節點不會被渲染輸出，比如script、link、meta等標簽節點
通過css隱藏的節點會被忽略，比如“display: none”，但是注意，visibility: hidden是會被渲染的（渲染成一個空框），因為它仍占據布局空間

對于每個可見的節點，找到CSSOM樹中對應的規則，并應用它們，
根據每個可見節點以及其對應的樣式，組合生成渲染樹，

渲染物件

Firefox 將渲染樹中的元素稱為“框架”，WebKit 使用的術語是渲染器(renderer)或渲染物件(render object)，

每一個渲染物件都代表了一個矩形區域，通常對應相關節點的css框，包含寬度、高度和位置等幾何資訊，框的型別受“display”樣式屬性影響，根據不同的 display 屬性，使用不同的渲染物件(如 RenderInline、RenderBlock、RenderListItem 等物件)，

WebKits RenderObject 類是所有渲染物件的基類，其定義如下：

class RenderObject{
  virtual void layout();
  virtual void paint(PaintInfo);
  virtual void rect repaintRect();
  Node* node;  //the DOM node
  RenderStyle* style;  // the computed style
  RenderLayer* containgLayer; //the containing z-index layer}

我們可以看到，每個渲染物件都有 layout 和 paint方法，分別對應了回流和重繪的方法，

回流

渲染物件在創建完成并添加到渲染樹時，是將DOM節點和它對應的樣式結合起來，并不包含位置和大小資訊，

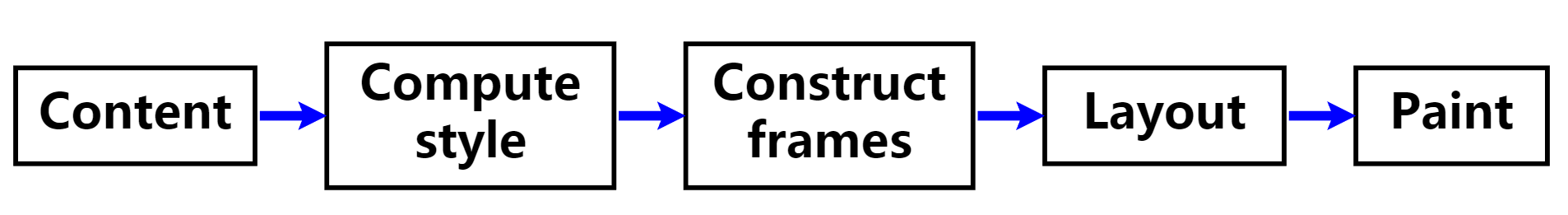

我們還需要通過 Layout 布局階段，來計算它們在設備視口(viewport)內的確切位置和大小，計算這些值的程序稱為回流、布局或重排，

HTML 采用基于流的布局模型，從根渲染物件（即<html>）開始，遞回遍歷部分或所有的框架層次結構，為每一個需要計算的渲染物件計算幾何資訊，大多數情況下只要一次遍歷就能計算出幾何資訊，但是也有例外，比如<table>的計算就需要不止一次的遍歷，

全域布局和增量布局

全域布局指觸發了整個render tree范圍的布局，一般是同步觸發的，觸發原因可能包括：

影響所有渲染元素的全域樣式更改，例如字體大小更改，
螢屏大小調整，

增量布局是指對標記為“dirty”的渲染物件進行布局，它一般是異步執行的，瀏覽器將增量布局的“reflow 命令”加入佇列，而調度程式會觸發這些命令的批量執行，

但是請求樣式資訊（例如offsetHeight,
getBoundingClientRect等）的腳本可同步觸發增量布局，

Note: dirty bit
為避免對所有細小更改都進行整體布局，瀏覽器采用了一種“dirty bit”的系統，如果某個渲染物件發生了更改，或者將自身及其子代標注為“dirty”，則需要進行布局，

"回流"還是"重排"？

本質上它們是同樣的流程，只是在不同瀏覽器引擎下的“說法”有所差異，

Gecko 將視覺格式化元素組成的樹稱為 "Frame tree" 框架樹，每個元素都是一個框架；
對于元素的放置，將其稱為 "Reflow" 回流，
WebKit 使用的術語是 "Render Tree" 渲染樹，它由"Render Objects"組成，對于元素的放置，WebKit 使用的術語是 "Layout" 布局（或Relayout重排）

重繪

在計算出節點可見性、它們的計算樣式以及幾何資訊后，我們還需要將渲染樹中的每個節點，轉換成螢屏上的實際像素，這一步通常稱為“重繪”，

重繪是填充像素的程序，它涉及繪出文本、顏色、影像、邊框和陰影，基本上包括元素的每個可視部分，在重繪階段，系統會遍歷渲染樹，并呼叫渲染物件的“paint”方法，將渲染物件的內容顯示在螢屏上，

和布局一樣，重繪也分為全域（繪制整個render tree）和增量兩種，

繪制順序

繪制的順序其實就是元素進入堆疊樣式背景關系的順序，這些堆疊會從后往前繪制，因此這樣的順序會影響繪制，塊渲染物件的堆疊順序如下：
1、背景顏色
2、背景圖片
3、邊框
4、子代
5、輪廓

何時觸發回流和重繪

觸發回流(reflow)：

回流這一階段主要是計算節點的位置和幾何資訊，那么當頁面布局和幾何資訊發生變化的時候，就需要回流.

改變這些屬性會觸發回流：

盒模型相關的屬性: width，height，margin，display，border等
定位屬性及浮動相關的屬性: top,position,float等
改變節點內部文字結構也會觸發回流: text-align, overflow, font-size, line-height, vertival-align等

以及進行以下流程或操作：

頁面一開始渲染的時候
添加或洗掉可見的DOM元素，進行DOM操作等
內容發生變化，比如文本變化或圖片被另一個不同尺寸的圖片所替代
瀏覽器的視窗尺寸變化（因為回流是根據視口的大小來計算元素的位置和大小的）
css偽類激活
進行獲取布局資訊的操作，比如offsetWidth、offsetHeight、clientWidth、clientHeight、width、height、scrollTop、scrollHeight, getComputedStyle, getBoundingClientRect等

Note: 具體屬性及操作可以訪問這個網站：What forces layout / reflow

觸發重繪：

重繪是一個元素外觀的改變所觸發的瀏覽器行為，例如改變visibility、outline、background-color等屬性，這些屬性只是影響元素的外觀，風格，而不會影響布局的，

瀏覽器會根據元素的新屬性重新繪制，使元素呈現新的外觀，重繪不會帶來重新布局，并不一定伴隨回流，

Note: 如果想知道更改任何指定 CSS 屬性將觸發回流還是重繪，請查看 CSS 觸發器

我們根據渲染的流程可知，回流一定會觸發重繪，而重繪不一定會回流

渲染性能優化

回流和重繪的代價是比較昂貴的，渲染性能優化，就是要盡可能減少Layout回流和Paint重繪發生的次數，將回流和重繪的影響范圍限制在單獨的圖層之內

合并多次布局操作

我們可以合并多次對DOM和樣式的修改，然后一次處理掉，以此來最小化回流和重繪操作，比如：

// bad
const el = document.getElementById('test');
el.style.margin = '5px';
el.style.width = '100px';
el.style.borderRight = '2px';

例子中，有三個樣式屬性被修改了，每一個都會影響元素的幾何結構，引起回流，（當然，大部分現代瀏覽器都對其做了優化，只會觸發一次，但是如果在舊版的瀏覽器或者在上面代碼執行的時候，有其他代碼訪問了布局資訊，那么就會導致三次回流）

我們合并所有的布局操作，然后統一處理，比如這樣：

// good
const el = document.getElementById('test');
el.style.cssText += 'margin: 5px;width: 100px;border-right: 2px; '

減少或避免強制同步布局

上面我們提到，訪問一些屬性（就是offsetWidth那一堆屬性）會導致瀏覽器強制清空佇列，進行強制同步布局，實際使用中可以盡量避免，如果不能避免，也應該減少，

比如我們想批量將一些標簽的寬度設為某個box的寬度，我們可能會寫成下面這樣：

// bad
   for (let i = 0; i < elment.length; i++) {
        elment[i].style.width = box.offsetWidth + 'px';
    }

這段代碼看上去問題不大，但是在每次回圈的時候，都會去讀取box的offsetWidth，導致瀏覽器每次都會因強制同步布局而觸發回流，造成了很大的性能問題，

類似這這情況，我們可以把讀取到的offsetWidth進行快取：

// good
const width = box.offsetWidth;
for (let i = 0; i < element.length; i++) {
    element[i].style.width = width + 'px';
}

使用 `transform` 和 `opacity` 來實作影片

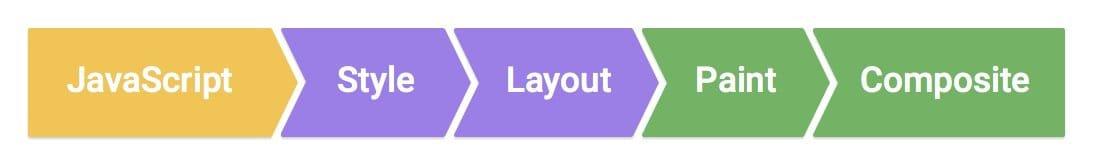

最佳的性能渲染流程，就是直接避開回流和重繪，只運行Composite合成這一操作，

目前可以有合成器單獨處理的屬性有兩個：
transforms 和 opacity

比如我們可以使用translate代替left、top，
使用opacity代替visibility等

簡化繪制的復雜度、減小繪制區域

除 transform 或 opacity 屬性之外，更改任何屬性始終都會觸發繪制，

繪制通常是像素管道中開銷最大的部分；應盡可能避免繪制，

通過層的提升來減少繪制區域

繪制并非總是繪制到記憶體中的單個影像，事實上，在必要時瀏覽器可以繪制到多個影像或合成器層，各個層可以在彼此的上面處理并合成，以創建最終影像，

創建新層的最佳方式是使用 will-change CSS 屬性，
此方法在 Chrome、Opera 和 Firefox 上有效，并且通過 transform 的值將創建一個新的合成器層：

.moving-element {
    will-change: transform;
}

對于不支持 will-change 但受益于層創建的瀏覽器，例如 Safari 和 Mobile Safari，需要開啟GPU加速來強制創建一個新層：

.moving-element {
    transform: translateZ(0);
}

優化或減少影片編排

減少繪制區域往往是編排您的影片和變換，使其不過多重疊，或設法減少影片編排，避免對頁面的某些部分設定影片，

降低繪制的復雜性

一些css屬性的繪制比其他繪制的開銷更大，例如，繪制任何涉及模糊（例如shadow）的元素所花的時間將比繪制一個border的時間要長，

實際開發中，我們要確定可否使用一組開銷更小的樣式，或者替代方式來實作最終結果，

讓復雜的布局“離線”

對于復雜的影片，或者頻繁觸發回流的元素，我們
創建一個documentFragment或div，在它上面應用所有DOM操作，最后再把它添加到window.document，

也可以在一個display:none的元素上進行操作，最終把它顯示出來，因為display:none上的DOM操作不會引發回流和重繪，

也可以使用絕對定位，讓它脫離檔案流，從而避免引起父元素以及后續元素的頻繁回流，

其他

避免使用table布局

我們已經在上面說過，<table>的計算需要不止一次的遍歷，table是可以影響之前已經進入的DOM元素的顯示的元素，即使一些小的變化和會導致table中所有其他節點回流，

參考文獻

瀏覽器的作業原理：新式網路瀏覽器幕后揭秘

Google Developers：渲染樹構建、布局及繪制
