前言
如今的制造行業，基于資料進行生產策略制定與管理已經成為一種趨勢，特別是 工業4.0 的浪潮下，資料戰略已經成為很多制造企業的優先戰略，而資料可視化以更直觀的方式，幫助指導決策，成為資料分析傳遞資訊的重要工具，通過資料可視化系統助力實作資料驅動的工業世界，為 工業4.0 提供更加靈活、敏捷、高效、個性化的資料支撐，今天就給大家帶來一個采用 Hightopo 的 HT for Web 產品實作了一個水泥工廠可視化系統，
系統預覽
本案例共有七個子系統：
- 資料概況 -- 展示全廠年月時間單位的各項資料概況
- 窯系統運行 -- 用窯工藝流程影片展示窯系統實時運行狀態
- 系統運行情況 -- 用影片流程圖展示整個系統運行情況

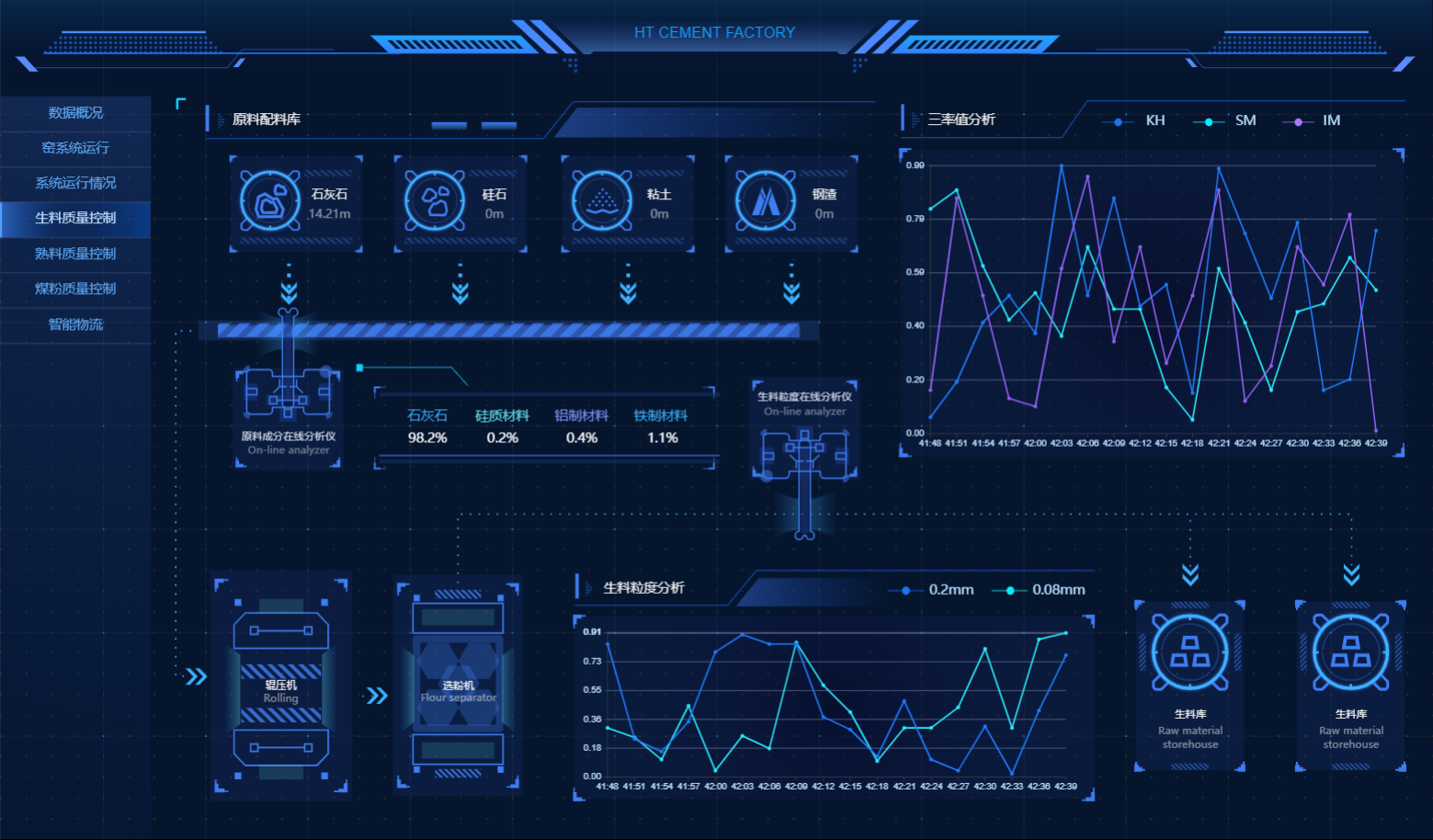

- 生料質量控制 -- 用圖表和流程圖展示各種生料的配比情況

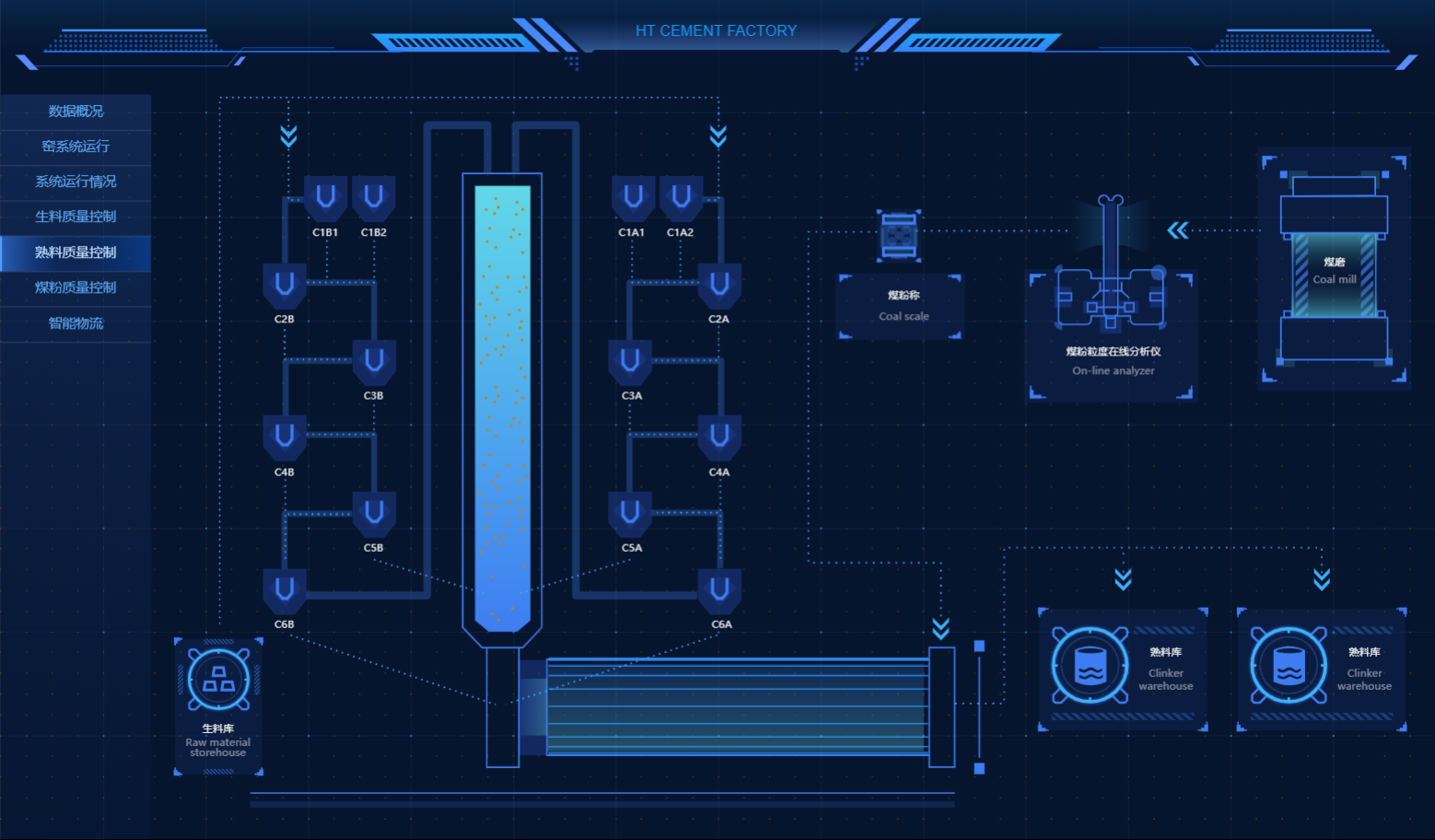

- 熟料質量控制 -- 用影片流程圖展示各種熟料的配比情況
- 煤粉質量控制 -- 用圖表和流程圖對煤粉質量進行監控
- 智能物流 -- 通過 3D 場景實時監控進出廠車輛，和各項原料運輸情

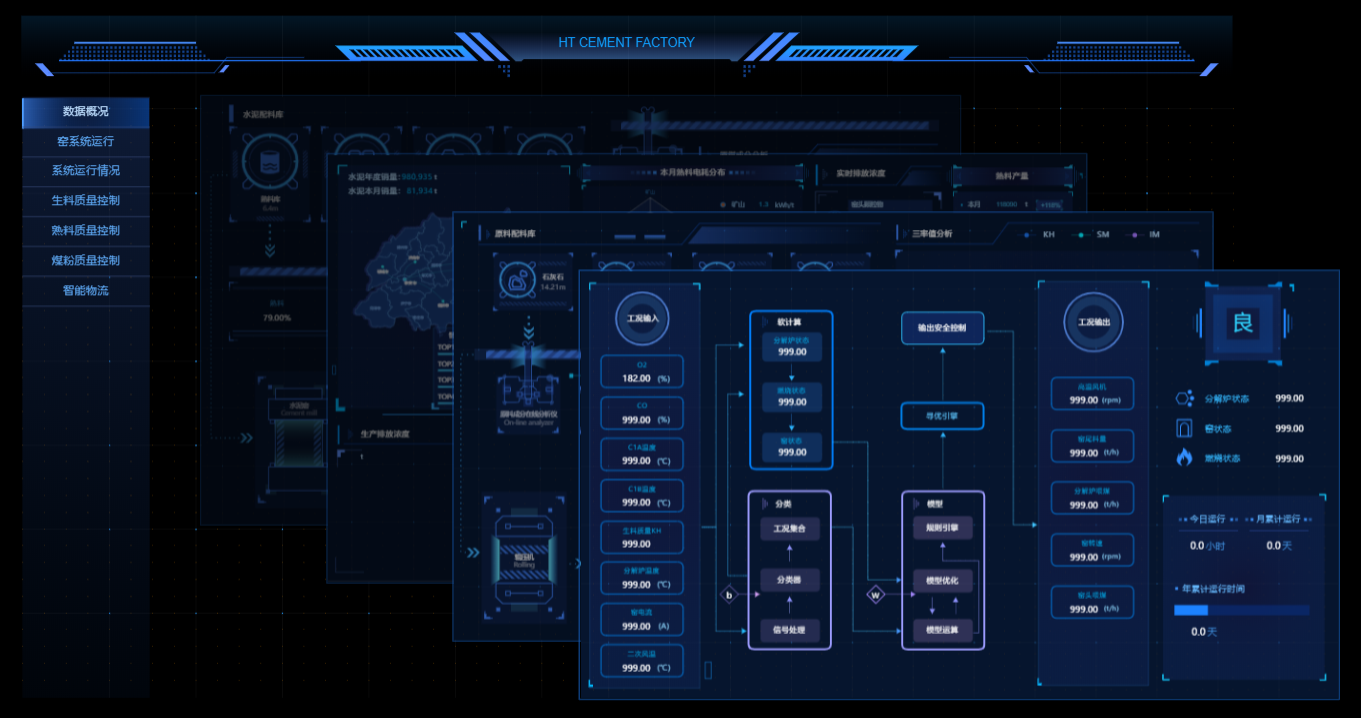

子系統頁面切換
切換不同子系統時，左側選單和頂部標題是不需要切換的，所以我們把需要切換的內容部分別放在不同的 Block 中，Block 型別，本身不繪制任何內容，用于作為其它節點的父節點，可以與子節點同步大小，當它隱藏或顯示時，所有子節點都會跟著隱藏或顯示，所以當我們切換子系統時只需要控制對應的 Block 顯示隱藏，而不需要去加載切換多張圖紙，

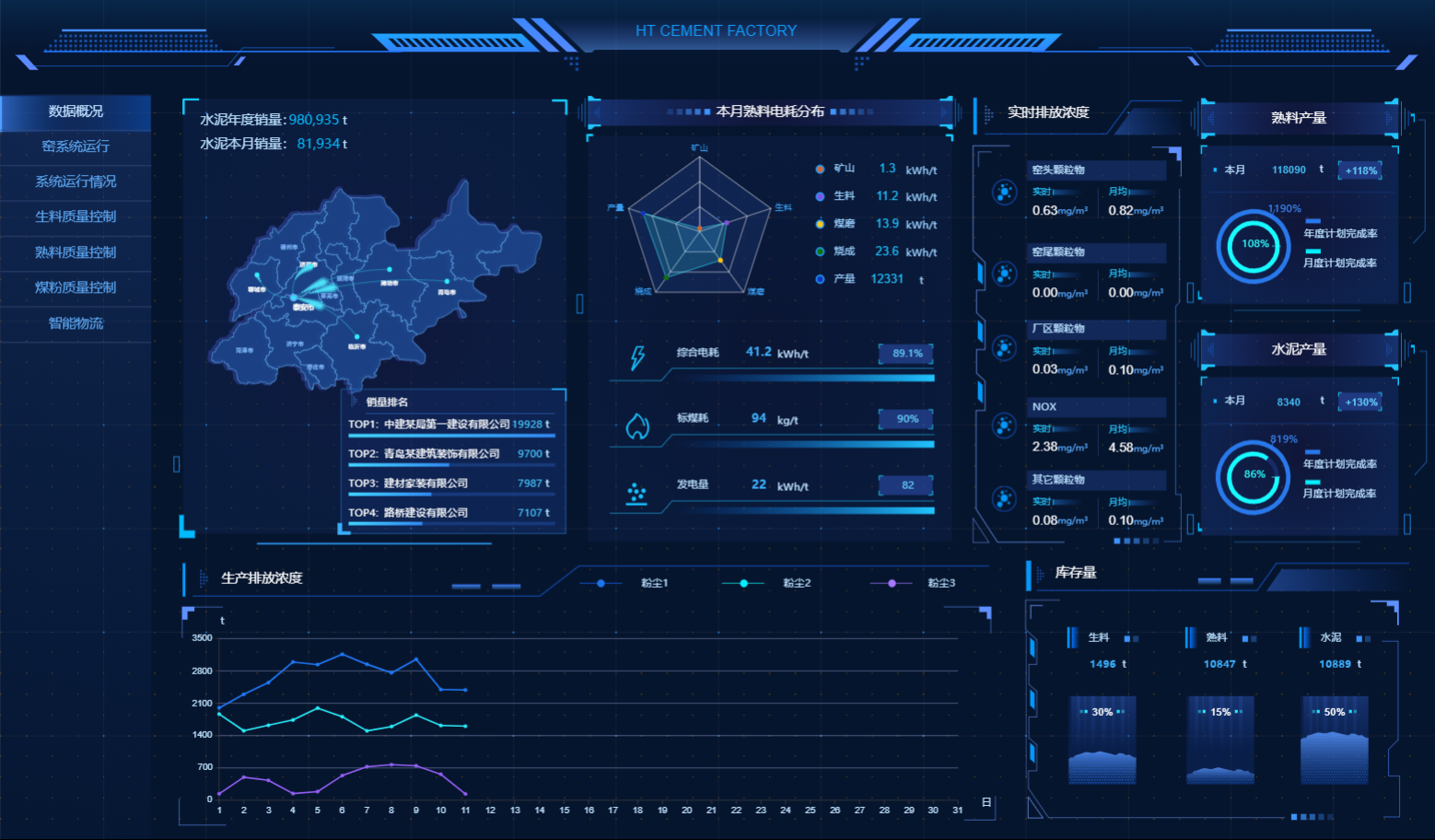

流向地圖

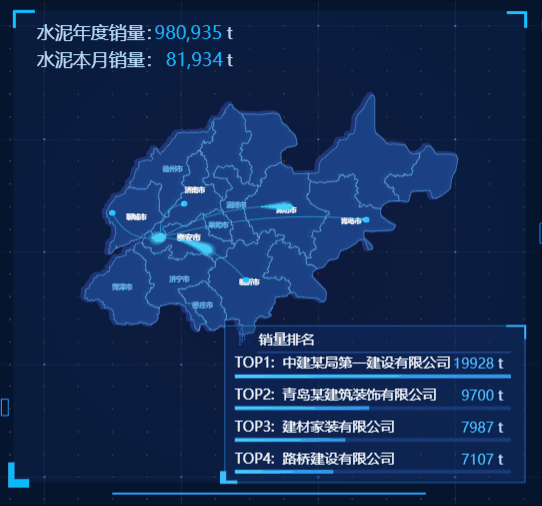

在資料概況頁面中，流向地圖展示年度水泥向各地區的銷售情況，這里我們用 Shape 型別繪制線段來連接源地和匯地，用流動效果表示銷售關系，流動效果只需引入 HT 的 ht-flow.js 插件，即可通過簡單的屬性設定實作，代碼如下：
// 獲取線段的父節點 this.flowParent = dm.getDataByTag('saleFlowParent'); // 遍歷得到所有線段 this.flowParent.eachChild(child => { // 開啟流動，設定流動樣式 child.s({ // 開啟流動 'flow': true, // 設定流動組中最大元素的尺寸 'flow.element.max': 4, // 設定流動組中的元素的漸變陰影中心顏色 'flow.element.shadow.begincolor': '#49e5fe', // 設定流動組中的最大元素的漸變陰影尺寸 'flow.element.shadow.max': 16, // 設定流動組中的元素的漸變陰影邊緣顏色 'flow.element.shadow.endcolor': 'rgba(73, 229, 254, 0)', }); });
窯系統影片

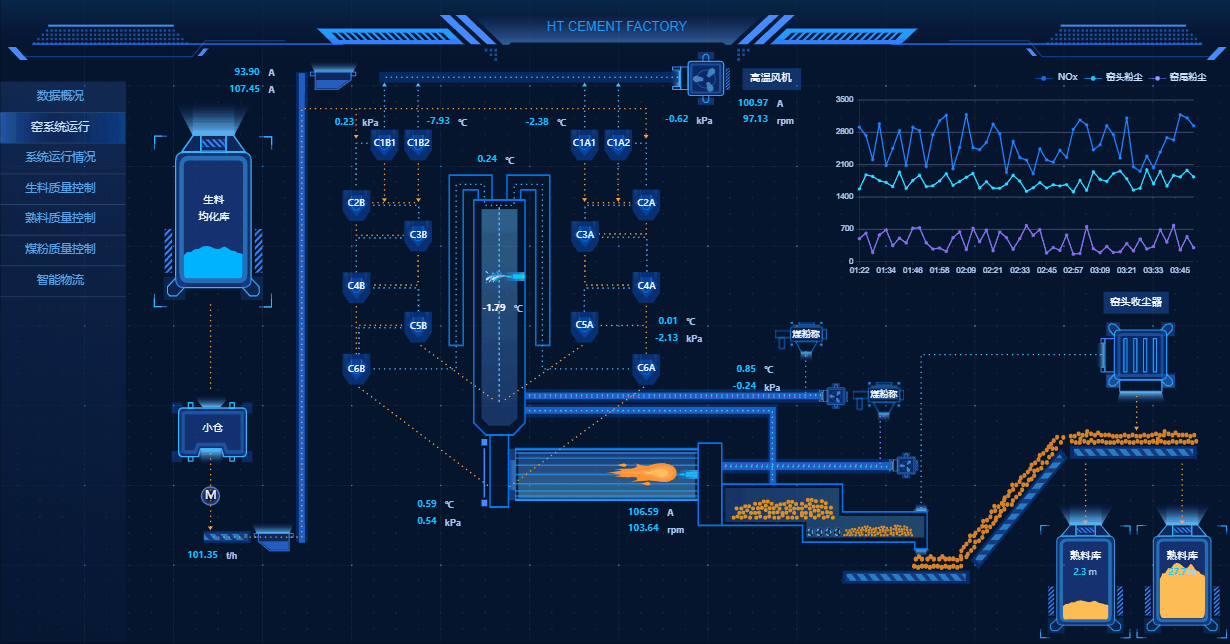

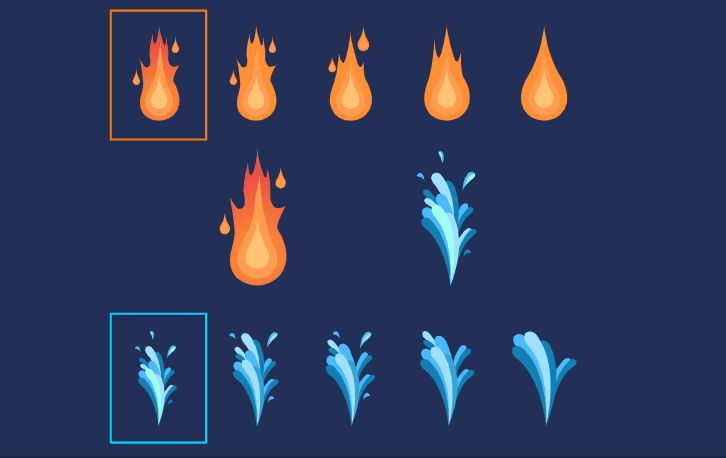

在窯系統運行頁面中，窯工藝流程影片很直觀的展示了窯系統實時運行狀態，畫面中火焰、水和熟料在傳送帶上運輸的影片效果，為了在性能較差的設備上也能流暢運行，我通過切換不同矢量圖形的方式實作，這里用到了 HT 矢量中狀態機制，先繪制多個不同的矢量組件，每個組件都可以定義狀態來決定自己在哪個狀態下顯示，只要通過 data.s('state') 修改節點狀態就可以實作如下效果：
使用一個定時器，不斷地改變節點的狀態值，相關代碼如下：
this._stateTimer = setInterval(() => { stateNodes.forEach(node => { this.stateAnimation(node); }); }, 180); //切換狀態 stateAnimation(node) { let stateIndex = (node.a('stateIndex') || 0) % stateEnum.length, state = stateEnum[stateIndex].value; node.s('state', state); node.a('stateIndex', ++stateIndex); }

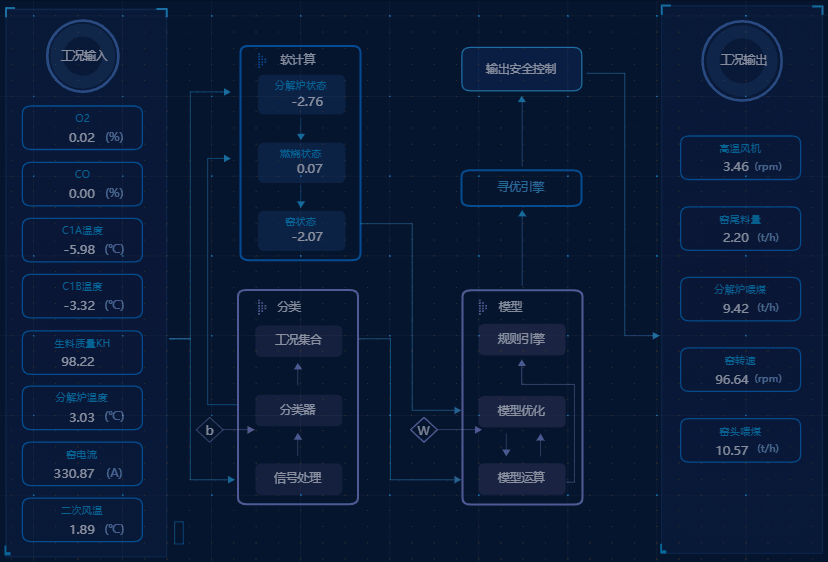

流程圖影片
流程圖中流動線同樣是使用 ht-flow.js 插件實作，由于圖紙上的線段比較多，我把不同的線段分組放在不同的 Block 下,遍歷其子節點設定樣式，代碼如下：
//設定流動屬性 setNodeFlow (data, value) { if (data instanceof ht.Block) { data.eachChild(child => { this.setNodeFlow(child, value); }); } else if (data.getDisplayName() === 'line'){ data.s({ 'flow': value, 'flow.element.max': 4, 'flow.element.count': 1, 'flow.count': 5, 'flow.step': 10 }); } } //設定虛線流動屬性 setNodeDashFlow(data, value) { if (data instanceof ht.Block) { data.eachChild(child => { this.setNodeDashFlow(child, value); }); } else if (data.getDisplayName() === 'border'){ if (value) { data.s({ 'shape.dash.flow': true, 'shape.dash': true }); } else { data.s({ 'shape.dash.flow': false, 'shape.dash': false }); } } }
為了使影片看起來更順暢，我給一些節點加上透明度影片，設定節點透明度的代碼如下：
//設定節點透明度 setNodeOpacity (data, value = https://www.cnblogs.com/htdaydayup/p/0.5) { if (data instanceof ht.Block) { data.eachChild(child => { this.setNodeOpacity(child, value); }); } else { data.s('opacity', value); } }
接下來只需要依次執行影片：
//開始流程圖影片 start() { let {eo, eoInput, eoLine1, eoKind, eoCalu} = this; //工況輸入透明度影片 this.gv.enableFlow(30); this.setNodeOpacity(eo); this.setNodeFlow(eo, false); (new Promise((resolve, reject) => { this.animtion = startAnim({ frames: 16, interval: 5, finishFunc: () => {resolve()}, action: (v, t) => { this.setNodeOpacity(eoInput, 0.5 + 0.5 * v); } }); })).then(() => { //連線連線透明影片，流動 return new Promise((resolve, reject) => { this.animtion = startAnim({ frames: 12, interval: 10, finishFunc: () => { this.setNodeFlow(eoLine1, true); this.timer = setTimeout(() => {resolve()}, 1500); }, action: (v, t) => { this.setNodeOpacity(eoLine1, 0.5 + 0.5 * v); } }); }) }).then(() => { //軟計算透明影片 return new Promise(resolve => { this.animtion = startAnim({ frames: 16, interval: 5, finishFunc: () => {resolve()}, action: (v, t) => { this.setNodeOpacity(eoKind, 0.5 + 0.5 * v); this.setNodeOpacity(eoCalu, 0.5 + 0.5 * v); } }); }); }).then(() => { //軟計算透明虛線流動 return new Promise(resolve => { this.setNodeDashFlow(eoKind, true); this.setNodeDashFlow(eoCalu, true); this.timer = setTimeout(() => { this.setNodeDashFlow(eoKind, false); this.setNodeDashFlow(eoCalu, false); resolve(); }, 3000); }); }).then(() => { ...... }) }
智能物流

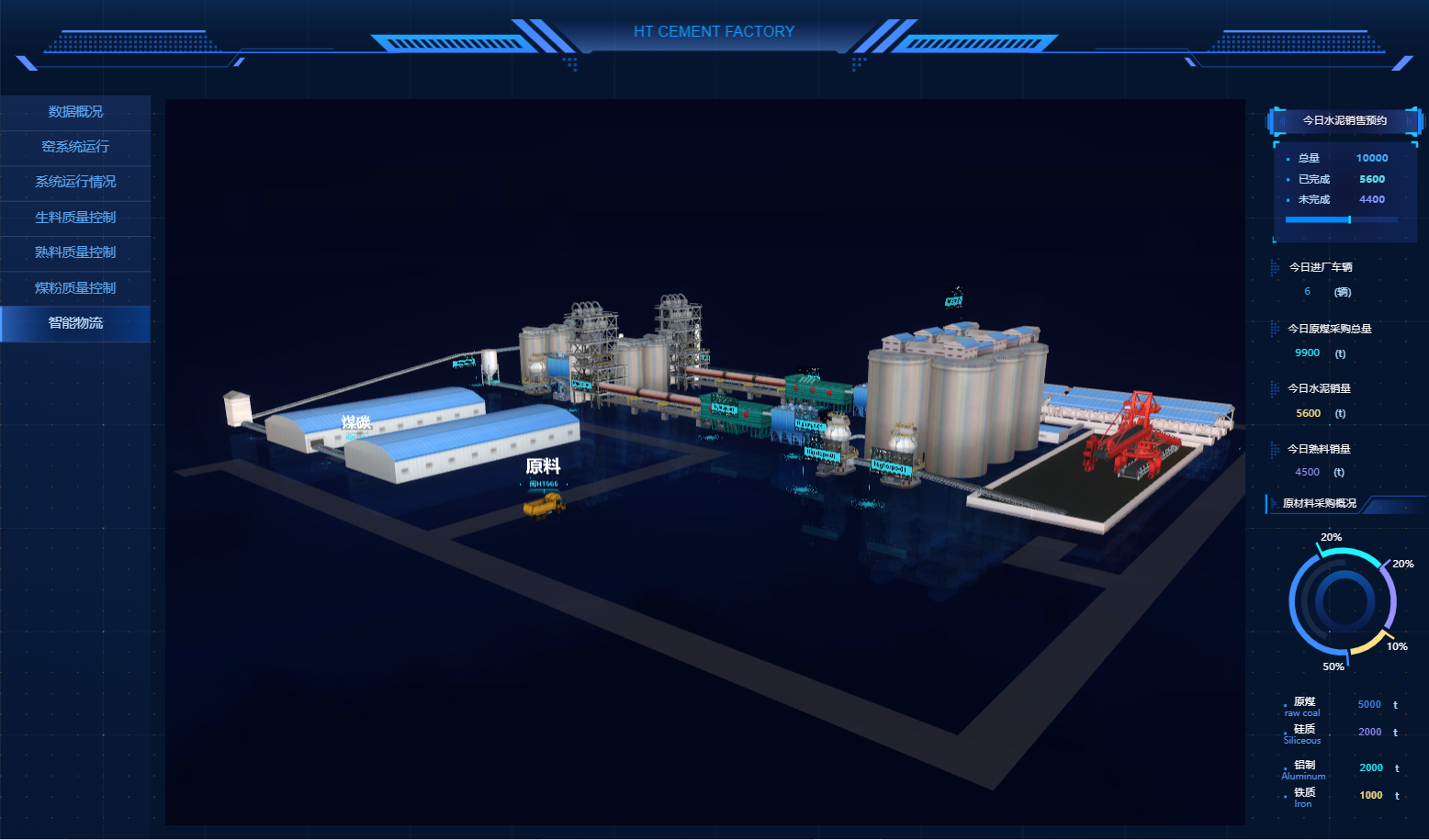

前面六個子系統均為 2D 界面，而智能物流頁面則是嵌入了一個 3D 場景，實作方式是通過定義 HT 矢量 JSON 的 renderHTML 函式屬性，可實作在 GraphView 拓撲圖上，嵌入任意第三方 HTML DOM 元素，不過這里也要注意一點，HT 的圖紙是 Canvas 實作的，renderHTML 的 DOM 元素一定在 Canvas 之上，使用 renderHTML 的 DOM 與常規 Canvas 上繪制的圖元不可能有層級控制可能性，下面展示一下 renderHTML 函式屬性里的代碼：
renderHTML : function (data, gv, cache) { // 避免重復創建g3d if (!cache.g3d) { // 創建 3D 視圖組件 var g3d = cache.g3d = new ht.graph3d.Graph3dView(); // 布局函式，根據圖元的位置資訊擺放HTML元素 g3d.layoutHTML = function () { gv.layoutHTML(data, g3d, true); }; // 阻止事件冒泡 g3d.getView().addEventListener('mousedown', function (event) { event.stopPropagation(); }); g3d.getView().addEventListener('touchstart', function (event) { event.stopPropagation(); }); } // 獲取圖元自定義屬性sceneURL的值 var sceneURL = data.a('sceneURL'); // 獲取圖元自定義屬性onPostDeserialize的值 var onPostDeserialize = data.a('onPostDeserialize'); // 當圖元自定義屬性sceneURL改變時，清除舊dataModel，反序列化新的sceneURL if (cache.g3d.sceneURL !== sceneURL) { cache.g3d.dm().clear(); cache.g3d.sceneURL = sceneURL; if (sceneURL) { cache.g3d.deserialize(sceneURL, function (json, dm, g3d, datas) { // 在反序列化后的回呼函式中，執行onPostDeserialize函式 onPostDeserialize && onPostDeserialize(json, dm, g3d, datas); }); } } return cache.g3d; }

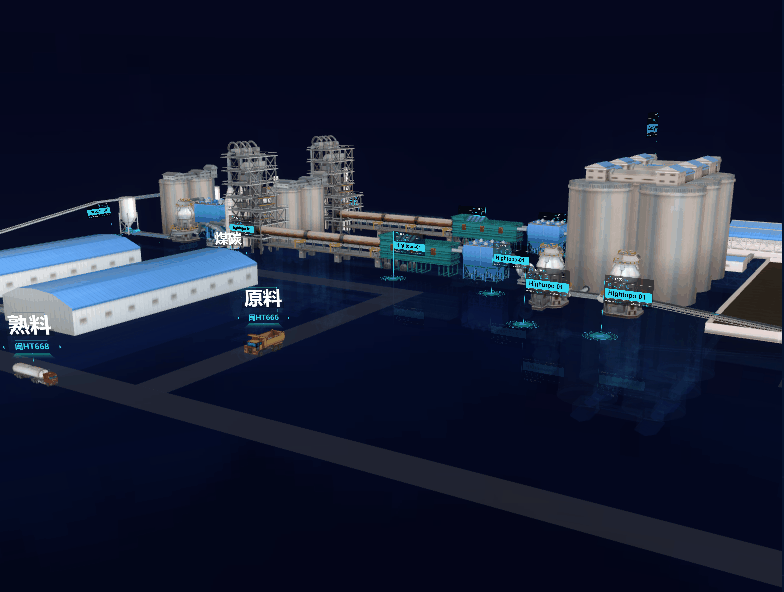

3D場景嵌入后，接下來實作水泥廠內的車輛影片，根據后臺傳來車輛進入工廠的資料，我們創建運載不同原料的車輛模型，讓它們沿著不同的路徑抵達對應的廠房，同樣是用 Shape 型別事先繪制好路徑，根據 Shape 的 Points 和 Segments 資訊，實作車輛沿著路徑行駛影片，相關代碼如下：
carAnimation(car, path, duration) { // 車輛行駛影片 ht.Default.startAnim({ duration: duration, easing: Easing.easeNone, action: function (v, t) { // 設定偏移量 let offset = Math.floor(v * 100); // 根據偏移量得到在路徑上的點坐標 let position = ht.Default.getPercentPositionOnPoints(path.getPoints(), path.getSegments(), offset); // 根據偏移量得到在路徑上的點于路徑切線角度 let angle = ht.Default.getPercentAngle(path.getPoints(), path.getSegments(), offset); // 設定車輛位置坐標及旋轉角度 car.setX(position.x); car.setY(position.y); car.setRotationY(Math.PI / 2 - angle); }, }); }
總結
工業互聯網是工業發展的必經之路，我們國家是一個工業大國，正處在工業轉型升級的關鍵時刻，面臨著人工成本上升、原材料價格波動、貿易競爭日益加劇等問題，迫切需要提高效率、降低生產成本，只有堅定不移地推動工業互聯網落地，加快更多企業的數字化轉型和智能化改造，才有能讓在全球化競爭中立于不敗之地，可視化作為智能化數字化的最后一環，讓復雜抽象的資料變得真正可知可感，幫助決策者發現規律，洞悉未來，為企業提速增效，
還有更多的可視化案例可以參考：https://www.hightopo.com/demos/index.html
