概述
綜合時統系統是一款面向多領域時頻應用、靈活可擴展的高可靠多功能時間頻率設備，創新性的采用了基于 CAN 總線全模塊化插箱設計，基于 Linux 的全系統集中監控以及具有完全自主知識產權的時間馴服和守時技術，可實作 GPS、北斗等多參考源輸入和多型別時頻信號輸出的按需靈活配置，可實作系統板卡級實時故障診斷與處置，以及 SNMP、UDP、CONSOLE 等多種協議管理控制介面，可廣泛應用于國防軍工、航空航天、政府金融、移動通信、廣播電視、交通能源、科研院所、工業控制、計量與校準等領域，
特點
l 輸入模塊：支持 GPS、北斗、PTP、B 碼等多種外參考源，最多可支持 4 路外參考同時輸入，可設定優先級
l 輸出模塊：提供 NTP、PTP、TOD+PPS、B 碼（DC、AC）、10MHz（正弦波、方波）、2.048MHz（方波）等
l 級聯擴展：支持插箱級聯使用，方便用戶進一步拓展使用
l 集中監控：系統集中監控，可實時在線監測全系統各功能模塊作業電壓、溫度及核心信號引數
l 冗余備份：支持電源、時頻守時等核心模塊的雙冗余備份，故障時可實時診斷并自主完成主備切換
l 守時單元：可單選或復選，晶振、銣鐘、雙晶振、雙銣鐘、晶振+銣鐘
l 協議豐富：支持 SNMP、UDP、CONSOLE 等多種協議管理控制介面，易于集中監控和統一維護管理
l 快速定制：可在此基礎上快速實作特殊需求定制服務

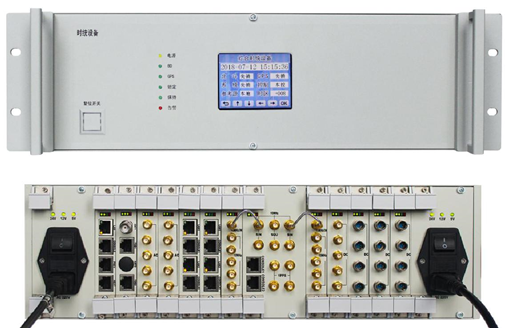

設備外觀圖，僅供參考，以實物為準

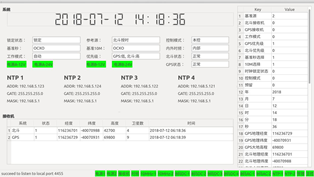

監控軟體圖，僅供參考，以實物為準
技術指標：
輸入模塊
l GPS 輸入
接收 GPS L1,C/A 碼信號 1575.42MHz，16 通道；授時精度優于 30ns（RMS）
定位精度優于 3m（RMS）冷啟動：<29s；熱啟動<1s
l 北斗輸入
接收北斗二 B1 信號，1561.098MHz，16 通道授時精度優于 30ns（RMS）
定位精度優于 3m（RMS）冷啟動：<35s；熱啟動<1s
l GPS 北斗輸入
GPS 北斗天線輸入，指標同上
衛星輸入模塊其它指標：
衛星接收組件頻率準確度：優于±1×10-12
衛星接收組件作業模式：具有定位模式、跟蹤模式和位置保持模式
接收靈敏度：捕獲≤-148dBm，跟蹤≤-160dBm無放大器最長饋線：400 米具備天線傳輸時延補償功能
l PTP 外參考輸入
IEEE1588 從時鐘
從時鐘源精度：PTP 同步授時精度 30ns（直連網路）支持 IEEE1558-2002 及 IEEE1558-2008 協議
時鐘模塊
l 恒溫晶振
守時精度<20us（24 小時）；秒穩定度優于 5E-12
l 銣原子鐘
守時精度<1us（24 小時）；秒穩定度優于 3E-11
電源模塊
l 交流供電
220Vac±20%，47Hz～63Hz
l 直流供電
–38.4～–72Vdc
管理模塊
1 路 RS232,1 路 RJ45 網路介面，
故障及告警功能：支持告警實時自動上報（包括收星數量、信噪比、定位資訊、硬體故障等）和指示
資訊存盤與上報：告警以外的資訊比如時鐘作業狀態等暫存于設備內，以供網管系統輪詢或查詢；保存 4000 條最近的資訊，
安全管理：具備三級（資料讀取、修改、用戶口令編輯）安全管理，
輸出模塊
l NTP 輸出
NTP、SNTP 網路對時協議
可作為從服務器同步于其他 NTP 網路時間服務器用戶終端同步授時精度：1-10ms（局域網典型值）
NTP 請求量：1000 次/秒
l PTP 輸出
支持 IEEE1558-2002 及 IEEE1558-2008 協議主時鐘源精度：30ns（直連網路）
支持單步/雙步，單播/多播，E-E/P-P 等模式
l B 時間碼輸出
B(DC)TTL 電平，優于 100ns B(DC)422 電平，優于 200ns B(AC)，優于 10μs
l 10MHz 輸出
標準正弦波，幅度 12±1dBm，50Ω
準確度： <1E-12（衛星鎖定，天平均）<5E-10(保持 1 天,恒溫晶振) <5E-11(保持 2 天,銣原子鐘)
穩定度：1s<5E-12(恒溫晶振）；1s<3E-11(銣原子鐘）
相位噪聲（恒溫晶振）：
1 kHz≤-140dBc/Hz；10kHz≤-150dBc/Hz
l 1PPS 輸出
TTL 電平，方波，50Ω
授時精度：<30ns(RMS) 脈沖寬度：100ms
極性：正脈沖，上升沿時間：<10ns
l TOD 串口輸出
9600-N-8-1，時間系統等資訊
l E1 輸出
2.048MHz：方波，75Ω
2.048Mb/s (E1)：75Ω，HDB3 編碼，具備同步狀態指示 SSM，功能滿足 GB/T 7611—2001 中 6.4 條規定的要求
漂移符合 ITU-T 建議 G.811 的要求波形符合 ITU-T G.703
抖動性能：符合 ITU G.823
整機引數
尺寸： 3U 機箱 447×133.5×450mm
重量： <10kg
作業溫度：-10℃～+50℃；
存貯溫度：-25℃～+85℃
濕度： 95％無冷凝； 功耗： 60W（典型值）
MTBF：100000 小時
其它功能特性
|
序號 |
名 |
稱 |
標準引數值 |
|
|
|
|
|
|
|
|
1 |
可靠性 |
全冗余，無單點故障造成系統失效 |
|
|
|
|
|
|
|
|
|
2 |
自由振蕩時頻率準確度（一年） |
優于±1.6×10-8 |
|
|
|
3 |
最小牽引入范圍 |
±1.6×10-8 |
|
|
|
4 |
最小保持入范圍 |
±1.6×10-8 |
|
|
|
5 |
|
MTIE |
YDT 1012-1999 中 4.2.3 條 |
|
|
|
|
|
|
|
|
6 |
|
TDEV |
YDT 1012-1999 中 4.2.3 條 |
|
|
|
|
|
|
|
|
7 |
|
抖動 |
≤0.05UI |
|
|
|
|
|
|
|
|
8 |
漂移輸入容限 |
YDT 1012-1999 中 4.2.4 條 |
|
|
|
|
|
|
|
|
|
9 |
抖動輸入容限 |
YDT 1012-1999 中 4.2.4 條 |
|
|
|
|
|
|
|
|
|
10 |
噪聲傳遞特性 |
YDT 1012-1999 中 4.2.5 條 |
|
|
|
|
|
|
|
|
|
11 |
相位瞬變和相位不連續性 |
YDT 1012-1999 中 4.2.6 條、4.2.7 條 |
|
|
|
|
|
|
|
|
|
12 |
時鐘功能 |
自由、快捕、鎖定、保持 |
|
|
|
|
|
|
|
|
|
13 |
頻率產生 |
數字合成 |
|
|
|
|
|
|
|
|
|
14 |
輸入配置 |
支持冗余配置 |
|
|
|
|
|
|
|
|
|
15 |
同步輸入方式 |
支持 GPS/北斗、外接鐘、2048kb/s、2048kHz |
|
|
|
|
|
|
|
|
|
16 |
同步輸入數量和型別 |
支持 4 路 E1/2.048MHz/10MHz 輸入 |
|
|
|
|
|
|
|
|
|
17 |
輸入參考選擇方式 |
強制命令、信號失效（LOS、OOF、AIS）、SSM 質量等級、優先級 |
|
|
|
|
|
|
|
|
|
18 |
輸入參考信號監測量 |
OOF、AIS、BVP、CRC、LOS，Δf/f、MTIE、TDEV、原始相位資料、SSM |
|
|
|
|
|
|
|
|
|
19 |
輸入參考信號監測量門限設定方式 |
支持網管設定告警門限和超過門限值后的告警級別 |
|
|
|
|
|
|
|
|
|
20 |
定時性能監測 |
對于定時性能監測引數，應能提供 1 天的原始相位資料，1～1000 秒的最大時間 |
|
|
|
間隔誤差、時間偏差和相對頻率偏差資料， |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
21 |
單機架滿配輸出容量 |
說明 1+1 或 1:1 配置情況下，單機架滿配輸出容量， |
|
|
|
|
|
|
|
|
|
22 |
通信功能 |
通信協議采用 SNMP 協議 |
|
|
|
|
|
|
|
|
|
22 |
告警分類功能 |
分為事件報告、次要告警、主要告警和嚴重告警 |
|
|
|
|
|
|
|
|
|
|
|
|
監控管理功能如下： |
|
|
|
|
|
a) 支持告警定位到功能模塊； |
|
|
|
|
|
b)應支持向網管提供事件報告、次要告警、主要告警和嚴重告警； |
|
|
|
|
|
c)支持告警指示，并同時可向外送出可聞和可視資訊； |
|
|
23 |
監控管理功能 |
d) 通過設備通信介面完成以下監控管理功能： |
|
|
|
|
|
|
1) 對各卡板作業狀態的查詢；2) 對時鐘作業狀態的查詢；3) 對定時輸入信 |
|
|
|
|
|
號的閉塞、打開、倒換操作和優先級的修改及對 SSM 功能的設定；4) 對監測項 |
|
|
|
|
|
目的告警門限和告警級別的修改；5) 對監測資料、告警資訊的查詢；6) 對用戶 |
|
|
|
|
|
/口令的設定和修改；7) 對告警的人工清除， |
|
|
|
|
|
|
|
|
24 |
網管介面 |
支持 TCP/IP 協議，支持多個 Telnet 連接 |
|
|
|
|
|
|
|
|
|
25 |
熱插拔 |
支持 |
|
|
|
|
|
|
|
|
|
26 |
銣鐘壽命 |
≥10 年 |
|
|
|
|
|
|
|
|
附：綜合同步系統選型指南
|
|
板卡分類 |
代號 |
名稱 |
槽位 |
|
介面定義 |
|
|
|
|
|
|
|
|
|
|
|
|
電源板卡 |
A |
220V/110V 輸入板卡* |
2 |
220V/110V 交流電源輸入 |
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
48V 輸入板卡* |
2 |
48V 直流電源輸入 |
|
||
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
A |
GPS 接識訓 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
輸 |
衛星接識訓 |
B |
北斗接識訓 |
1 |
2 |
路 GNSS 天線信號輸入 |
|
|
|
|
2 |
路 TOD 輸出（RS232 電平，RJ45 介面） |
|
|||
|
C |
GPS/北斗雙模接識訓 |
|
|||||
|
入 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
D |
全頻接識訓 |
|
|
|
|
|
|
板 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
E |
時碼外參考 |
|
1PPS+TOD（NMEA），2 路三芯航插 |
|
||
|
卡 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
外參考 |
F |
PTP 外參考 |
1 |
1 |
路 PTP 網口（RJ45）、1 路 CONSOLE 口（RJ45） |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
G |
B 碼外參考 |
|
1 |
路三芯航插，RS422 電平 |
|
|
|
|
|
|
|
|
|
|
|
|
采集測量 |
H |
電源周波測量 |
1 |
交流電源輸入，測量頻率精度優于 0.001Hz；電力規約 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
NTP 輸出 |
1 |
4 |
路 NTP 網口輸出（RJ45） |
|
|
|
|
|
|
|
|
|
|
|
|
|
B |
PTP 輸出 |
1 |
2 |
路 PTP 網口輸出、2 路 CONSOLE（RJ45） |
|
|
|
|
|
|
|
|
|
|
|
|
|
C |
B(DC)碼 TTL 輸出 |
1 |
TTL/LvTTL：5 路 SMA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
D |
B(DC)碼 RS422 輸出 |
1 |
RS422：4 路三芯航插 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
E |
B(AC)碼輸出 |
1 |
5 |
路 SMA |
|
|
|
輸出板卡 |
|
|
|
|
|
|
|
|
F |
1PPS 輸出 |
1 |
5 |
路 SMA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G |
10MHz 正弦波輸出 |
1 |
5 |
路 SMA |
|
|
|
|
|
|
|
|
|
|
|
|
|
H |
10MHz 方波輸出 |
1 |
5 |
路 SMA |
|
|
|
|
|
|
|
|
|
|
|
|
|
I |
1PPS+TOD 輸出 |
1 |
4 |
路 RS232,RJ45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
J |
1PPS+TOD 輸出 |
1 |
4 |
路 RS422,RJ45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
K |
E1 輸出 |
1 |
2.048MHz/E1(2.048bps)5 路 SMA |
|
|
|
|
|
|
|
|
|
|
|
|
|
守時板卡 |
A |
恒溫晶振 |
2 |
1 |
路 SMA 介面的 1PPS、至少 1 路 SMA 介面的 10MHz |
|
|
|
|
|
|
|
|
|
|
|
|
B |
銣鐘 |
3 |
1 |
路 SMA 介面的 1PPS、至少 1 路 SMA 介面的 10MHz |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
管理板卡 |
A |
集中管理 |
1 |
SNMP 網口（RJ45）、CONSOLE（RJ45）、 |
|
|
|
|
上級級聯介面（RJ45）、下級級聯介面（RJ45） |
|
|||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
備注：
l 系統框架為總線式模塊化結構
l 至少裝配一個電源卡，最多支持兩個電源卡
l 集中管理卡為必選板卡
l 3U 機箱，21 個槽位，其中 15 個槽位任意組合
l 輸入模塊可選：GPS、北斗、GPS+北斗、時碼外參考、PTP 外參考（均占 1 槽位，可復選組成冗余參考源）
l 輸出模塊可選：NTP、PTP、IRIG-B、10M、1PPS、FP、TOD、E1（均占 1 槽位，可復選組成多路輸出）
l 守時單元可選：恒溫晶振、銣鐘（內嵌于輸入模塊中，不占用槽位，當無 GPS/北斗模塊時需要單獨占用槽位，可復選組成雙銣鐘、雙恒溫晶振或恒溫晶振+銣鐘組合）
