翻譯有誤請指出，規范性轉載，@秋意正寒，
原文出處Graphics Tech in Cesium - Renderer Architecture | cesium.com
Cesium 是一個 WebGL 引擎，自 WebGL 1.0 在 2011 年 3 月發布后，官方就開始開發了，
官方將 Cesium 的 Renderer 視為他們自己的第四代渲染器，因為它基于他們的 OpenGlobe 的經驗改進而來，除此之外，還有其他技術人員在 AGI 的 Insight 3D 和 STK 的經驗，所以說，Cesium 的渲染器并不是憑空設計而來，
為什么需要一個渲染器？
當然，可以把 WebGL 的調度分散在各處，但是集中在一個渲染器物件中有很多好處：
- 便于使用：渲染器提供了對 WebGL 的高級抽象，做了一層封裝后，Cesium 的其他部分用起來就簡單了，且不容易出問題，
- 著色器流水線：Cesium 需要用到著色器流水線，這集成在渲染器中了，
- 性能：快取、最小化 WebGL 的呼叫全部集中在渲染器內，使得 Cesium 在其他地方呼叫的時候能獲得不錯的性能，
- 狀態：WebGL 是一個狀態機器，渲染器就幫助 Cesium 在管理這些狀態，
- 可移植性：渲染器添加 WebGL 擴展、升級到 WebGL 2，或在特定的平臺上作業是容易實作的，
為什么要自己動手？
推出 Cesium 的渲染器的主要原因是官方有豐富的經驗，并且可以根據實際情況調整 Cesium 引擎以獲得最佳性能，
Cesium 的著色器流水線遠遠超出了普通圖形程式的概念范圍，
還有一個原因是因為，官方推出這個其實是想通過此學習 JavaScript，而且 WebGL 在 2011 年的時候并不成熟（發文時是 2015年），
渲染器長啥樣？
在 Cesium 1.9 中，渲染器的主要組件（js物件）是：
VertexArray、RenderState、ShaderProgram、FrameBuffer
Renderer 類在 Source/Renderer 目錄下，Renderer 的代碼并不是公開的 api，所以謹慎使用，
左邊一列的物件構成 Cesium 的繪制命令的基礎，它們封裝了 WebGL 的 drawcall 指令，為了渲染一幀，Cesium 在隨處都會執行這些命令，
- VertexArray（參考 VertexArray.js）：頂點資料和索引資料，頂點屬性和索引存盤在
Buffer物件中（參考 Buffer.js），如果可行，頂點陣列使用OES_vertex_array_object的擴展名以減少 WebGL 的呼叫次數（這句不太懂）， - RenderState（參考 RenderState.js）：包括發出 drawcall 所需的 WebGL 狀態資料，例如深度、混合和狀態等，
- ShaderProgram（參考 ShaderProgram.js）：表示已編譯、連接的 WebGLProgram，uniforms 可與 Cesium 的矩陣、笛卡爾變數、紋理、顏色等直接運作，
- Framebuffer（參考 Framebuffer.js）：幀快取物件，包括紋理快取、渲染快取的容器，是 drawcall 所需要的素材，
著色器流水線（Shader Pipeline）
著色器保存在 Source/Shader 目錄下的 .glsl 后綴名的檔案中，
Cesium 會洗掉檔案內的注釋、無效空格，并轉換為 js 代碼（字串）以便其他 Cesium 物件能呼叫，而無需重新請求檔案，
Cesium 提供了一個龐大的 GLSL 函式庫，包括函式、結構體、常量，如果你的代碼需要用到自定義 glsl 代碼，你完全可以不宣告、不加入 #include 預編譯指令，可以直接使用它們，
它們以 czm_ 開頭標識，例如，這是一個天空大氣的片元著色器：
czm_ellipsoid ellipsoid = czm_getWgs84EllipsoidEC();
vec3 direction = normalize(v_positionEC);
czm_ray ray = czm_ray(vec3(0.0), direction);
czm_raySegment intersection = czm_rayEllipsoidIntersectionInterval(ray, ellipsoid);
if (!czm_isEmpty(intersection)) {
discard;
}
這些內置物件形成了有向無環圖（DAG），
在運行時，glsl 源代碼將傳遞給 ShaderSource 物件，這個物件查找 czm_ 字串并遍歷 DAG 以生成最終的著色器，
如果在拾取操作時用到了著色器，它還會輸出 pick id，而不是真正的顏色（這句話沒看太懂），
以上均在 Cesium 程式運行的時候完成的，而不是寫死在引擎內部，因為有的繪制直到它要進行繪制時才知道著色器的編碼順序等，
內置的 GLSL uniform 被稱為 自動 uniform，它也不需要宣告或引入 #include，遍歷 DAG 會一樣遍歷到，
自動 uniform 通常代表與幀相關（或視錐體相關、命令相關）的值，例如變換矩陣，見 AutomaticUniforms.js，
例如，天空盒的頂點著色器使用到了自動 uniform 來轉換一個 2x2x2 的立方體的坐標，這個立方體的中心在 True Equator Mean Equinox 框架，轉換到裁剪坐標的中心：
attribute vec3 position;
varying vec3 v_texCoord;
void main()
{
vec3 p = czm_viewRotation * (czm_temeToPseudoFixed * (czm_entireFrustum.y * position));
gl_Position = czm_projection * vec4(p, 1.0);
v_texCoord = position.xyz;
}
使用原始的 GLSL 源代碼作為 key 來快取著色器程式，以減少初始化和使用著色器時的 WebGL 呼叫數，參考 ShaderCache.js，
執行（繪制）命令
熟悉 WebGL 的讀者，應該知道繪制命令的執行是由 WebGLContext 物件的 drawXXX 函式執行的，它被封裝在 Cesium 的 Context.prototype.draw 方法中，它做了這些事：
- 如果與前一個命令不一樣，那么系結幀快取（framebuffer）
- 使當前渲染狀態生效，由于渲染狀態是不可變的，且能快取，因此比較前一個狀態和當前狀態的差異，就能產生一個對已改變部分進行處理的函式進行下一步處理
- 系結著色器程式（當然，如果有需要也會編譯、連接）并設定 uniforms 變數（包括 Cesium 自動的）
- 系結頂點陣列并觸發 drawElements 和 drawArrays
當一幀結束后，Context.prototype.endFrame 方法會解除著色器的 WebGLProgram 的系結、解除對幀快取、繪制快取、紋理的系結以清理狀態，這樣能減少每個繪制命令執行時渲染器的狀態管理量，

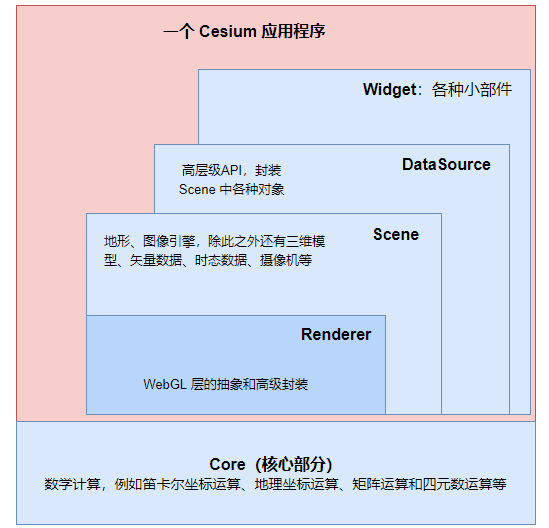

Cesium 中的渲染器結構
渲染器將被 Scene 物件給 Primitive 物件來創建 WebGL 資源，例如，Globe 本身和三維模型，并且，渲染器還將執行繪制命令，將這些資源繪制到一幀上，
未來的作業
WebGL 2.0 的出現，需要對渲染器進行很多改進，
Uniform Buffers
與時下很多引擎一樣，設定 uniform 變數是 Cesium 的瓶頸，Uniform buffers 在 WebGL 2 得到了性能上的提高，
Instancing
支持實體的繪制使得 Cesium 能渲染大量物件，例如樹，當然每棵樹可以有不同的屬性，例如位置、高度等，
致謝
感謝 Greg Beatty 和 Scott Hunter，他們撰寫了 glsl 著色器，
參考
[Cozzi11] Patrick Cozzi and Kevin Ring. 3D Engine Design for Virtual Globes. CRC Press. 2011.
