創建自定義幾何圖形和外觀
Cesium支持許多常見的圖形，開箱即用，但是，有時候這些預置的圖形不一定能滿足需求，
由于 幾何 和 外觀 在 Primitive API 中是分離的，所以可以在外觀相同的時候添加幾何形狀，反之亦然，
這么做需要一定的圖形學知識，在這個教程中，將創建一個簡單的三棱錐，
如果你有更好的幾何圖形，可以參考官方 “貢獻說明” 來提交你的成果，
幾何圖形
Cesium 中的 Geometry 支持索引三角形、未索引三角形、線框渲染和點渲染，開始，我們先為四面體（三棱錐）創建它的幾何形狀，即四個等邊三角形，首先，在 Source/Core/ 下創建一個 TetrahedronGeometry.js：
官方代碼是 AMD 格式的，我改為和 1.63 之后類似的風格，原文的代碼可以直接到文章頂部的原文鏈接找，
import Cartesian3 from './Cartesian3'
import ComponentDatatype from './ComponentDatatype'
import PrimitiveType from './PrimitiveType'
import BoundingSphere from './BoundingSphere'
import GeometryAttribute from './GeometryAttribute'
import GeometryAttributes from './GeometryAttributes'
import GeometryPipeline from './GeometryPipeline'
import VertexFormat from './VertexFormat'
import Geometry from './Geometry'
function TetrahedronGeometry() {
const negativeRootTwoOverThree = -Math.sqrt(2.0) / 3.0;
const negativeOneThird = -1.0 / 3.0;
const rootSixOverThree = Math.sqrt(6.0) / 3.0;
const positions = new Float64Array(4 * 3);
// 四面體有4個三角形，共計12個點，但是由于重合的關系，可以只記錄4個點
// 點0 坐標
positions[0] = 0.0;
positions[1] = 0.0;
positions[2] = 1.0;
// 點1 坐標
positions[3] = 0.0;
positions[4] = (2.0 * Math.sqrt(2.0)) / 3.0;
positions[5] = negativeOneThird;
// 點2 坐標
positions[6] = -rootSixOverThree;
positions[7] = negativeRootTwoOverThree;
positions[8] = negativeOneThird;
// 點3 坐標
positions[9] = rootSixOverThree;
positions[10] = negativeRootTwoOverThree;
positions[11] = negativeOneThird;
// 創建頂點屬性中的坐標
const attributes = new GeometryAttributes({
position : new GeometryAttribute({
componentDatatype : ComponentDatatype.DOUBLE,
componentsPerAttribute : 3,
values : positions
})
});
const indices = new Uint16Array(4 * 3);
// 后面的三角形用到 0、1、2 號點坐標
indices[0] = 0;
indices[1] = 1;
indices[2] = 2;
// 左邊的三角形用到 0、2、3 號點坐標
indices[3] = 0;
indices[4] = 2;
indices[5] = 3;
// 右邊的三角形用到 0、3、1 號點坐標
indices[6] = 0;
indices[7] = 3;
indices[8] = 1;
// 下面的三角形用到 2、1、3 號點坐標
indices[9] = 2;
indices[10] = 1;
indices[11] = 3;
// 指定此四面體的各種屬性
this.attributes = attributes;
this.indices = indices;
this.primitiveType = PrimitiveType.TRIANGLES;
this.boundingSphere = undefined;
}
export default TetrahedronGeometry
譯者注：很明顯，這是一個死資料的幾何形狀，不具備任何引數化建模（例如我能外部傳入資料）的能力，但是這作為演示足夠了

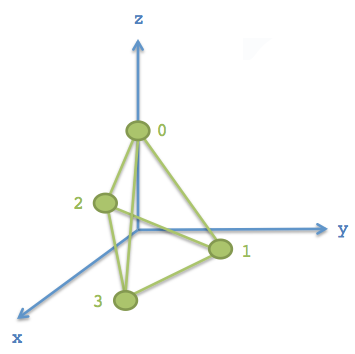

四面體由四個頂點組成，其所有點都在半徑為1的球面上，為了表達精度，坐標存盤在 Float64Array 這個型別陣列中，下圖是示意圖（區域坐標）
四面體的有三個三角形面，每個三角形的點有三個，使用坐標陣列中的序號來表達，稱之為索引值，來節約記憶體，
對于這個四面體，每個頂點均被索引了三次（三個三角形共用一個頂點），索引陣列可以存在 Uint16Array 中，也可以存在 Uint32Array 中，如果頂點數量超過 64K 個，可考慮用后者，

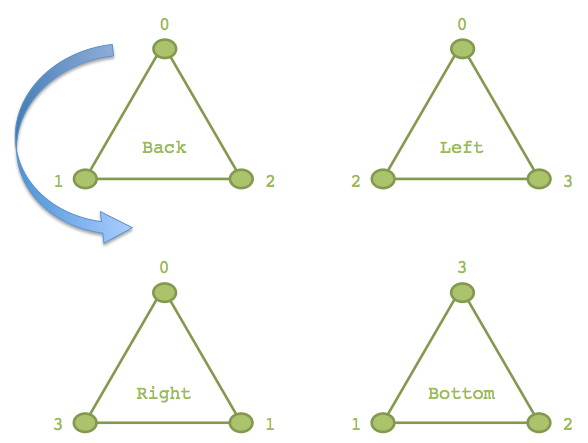

“Back” 三角形這兒有個藍箭頭，表示的是頂點的順序，現在是逆時針，使用右手定則，可以判斷它的這個三角形的“外面”是朝向螢屏的，Cesium 使用逆時針順序來定義三角形的面朝向，
四面體類需要分配四個屬性，這是 Geometry 必須的：
this.attributes = attributes;
this.indices = indices; // 可選
this.primitiveType = Cesium.PrimitiveType.TRIANGLES;
this.boundingSphere = undefined; // 可選
attributes- 一個GeometryAttributes物件，每個頂點屬性都存盤在這個物件中，頂點屬性包括但不限于：坐標、法線、顏色值、uv等indices- 索引陣列，使用索引可以減少坐標個數，節約記憶體primitiveType- 幾何圖元的型別，這里使用了Cesium.PrimitiveType.TRIANGLES，即每三個頂點被決議為一個三角形渲染，boundingSphere- 可選引數，包圍整個幾何形狀的球體，可以輔助剔除來提高性能，
① 包圍球
可以通過計算 boundingSphere 來提高繪制四面體的性能，
this.boundingSphere = BoundingSphere.fromVertices(positions);
BoundingSphere 有一個 fromVertices() 函式來計算緊密包圍幾何形狀所有坐標的包圍球，不過，通常在其他情況下，可以用簡單的幾何知識來更快創建它，由于預先知道這個四面體的頂點坐標位于半徑為1的球體上，所以可以用半徑為1的球面作為邊界球：
this.boundingSphere = new BoundingSphere(new Cartesian3(0.0, 0.0, 0.0), 1.0);
② 使用 Primitive API 繪制一個四面體
這個四面體的幾何中心作為區域坐標原點，為了讓它得以可視化，需要計算一個模型矩陣，用以定位和放縮它，此外，因為它只有坐標，且暫時只打算使用平面陰影，所以暫時不需要法線，
首先，構建源代碼并啟動本地 Cesium 開發環境
譯者注：直接把上面這個類寫在沙盒中更快且省事，方便修改
隨后，打開沙盒，寫一些代碼：
const widget = new Cesium.CesiumWidget('cesiumContainer');
const scene = widget.scene;
const ellipsoid = widget.centralBody.ellipsoid;
// 看似復雜，其實只是對經緯度 (-100, 40) 這個點做垂直地表向上平移200km的計算，并將幾何體放大50w倍（即變成500km那么大），回傳矩陣而已
const modelMatrix = Cesium.Matrix4.multiplyByUniformScale(
Cesium.Matrix4.multiplyByTranslation(
Cesium.Transforms.eastNorthUpToFixedFrame(ellipsoid.cartographicToCartesian(
Cesium.Cartographic.fromDegrees(-100.0, 40.0))), // e-n-u計算，回傳區域到世界坐標的轉換矩陣
new Cesium.Cartesian3(0.0, 0.0, 200000.0)), // 平移計算，矩陣·平移向量
500000.0); // 縮放計算，矩陣·50w
const instance = new Cesium.GeometryInstance({
geometry : new Cesium.TetrahedronGeometry(), // 如果直接寫在代碼而不是構建出來的，可以直接 new TetrahedronGeometry()
modelMatrix : modelMatrix,
attributes : {
color : Cesium.ColorGeometryInstanceAttribute.fromColor(Cesium.Color.WHITE) // 快捷計算頂點顏色
}
});
/* 使用 Primitive API 繪制幾何 */
scene.primitives.add(new Cesium.Primitive({
geometryInstances : instance,
appearance : new Cesium.PerInstanceColorAppearance({
flat : true,
translucent : false
})
}));

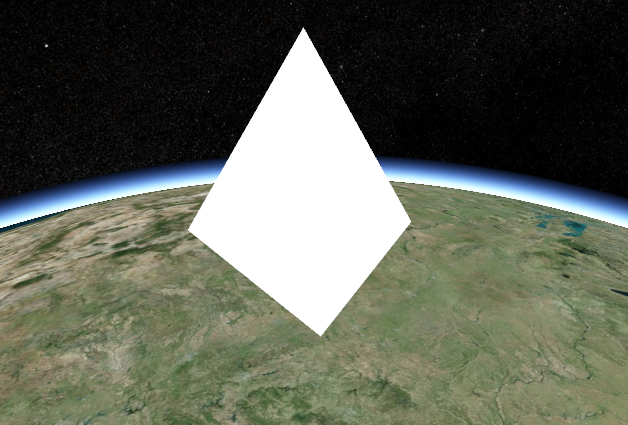

然后，它大概會長這樣：
因為設定了 appearance 中的 flat: true，沒有陰影，所以很難觀察三角面，如果想看到線框圖，可以改 TetrahedronGeometry 物件的 primitiveType 為 LINE，
使用 GeometryPipeline 類做這個轉換作業會比較方便，
GeometryPipeline.toWireframe 方法將幾何圖形轉換為 primitiveType 為 LINE 的模式，
稍作修改創建 GeometryInstance 的代碼：
const instance = new Cesium.GeometryInstance({
geometry : Cesium.GeometryPipeline.toWireframe(new Cesium.TetrahedronGeometry()),
modelMatrix : modelMatrix,
attributes : {
color : Cesium.ColorGeometryInstanceAttribute.fromColor(Cesium.Color.WHITE)
}
});

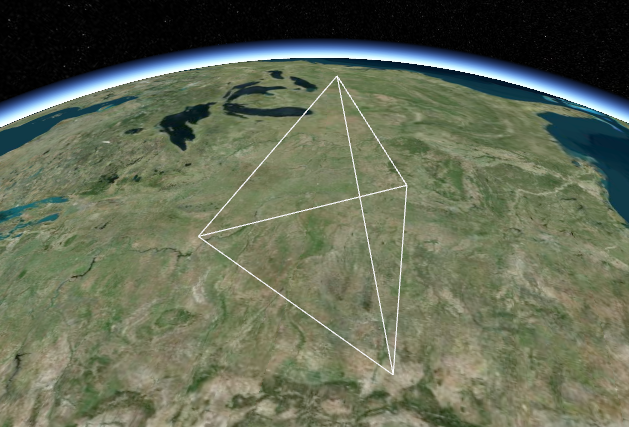

如圖所示：
③ 添加法線出現陰影
要想外觀看起來有陰影，Geometry 的頂點屬性中必須擁有法線，三角形的法線是垂直于三角面的單位向量：
在圖形學中，通常法線是指每個頂點的法線，頂點的法線是這么定義的：頂點的法線是所有與它有關的面的法線的加和，并且必須是單位向量，下圖所示：
修改 TetrahedronGeometry 類，使用 GeometryPipeline.computeNormal 方法可以計算它的每個頂點的法線：
// ... 上面省略
const boundingSphere = new BoundingSphere(new Cartesian3(0.0, 0.0, 0.0), 1.0);
// 主要是改這里
const geometry = GeometryPipeline.computeNormal(new Geometry({
attributes: attributes,
indices: indices,
primitiveType: PrimitiveType.TRIANGLES,
boundingSphere: boundingSphere
}));
this.attributes = geometry.attributes;
this.indices = geometry.indices;
this.primitiveType = geometry.primitiveType;
this.boundingSphere = geometry.boundingSphere;

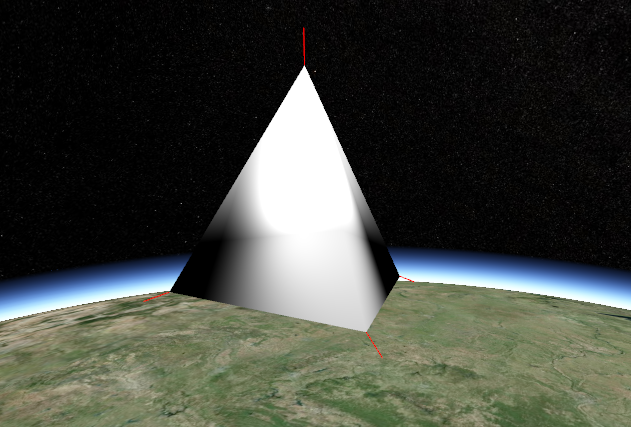

繼續執行代碼，圖形就變成了這樣：
這并不是想象中的樣子，
為了更好地觀察為什么會這樣，不如把頂點的法線可視化出來，使用 createTangentSpaceDebugPrimitive 這個全域函式即可，修改沙盒中的代碼：
scene.primitives.add(Cesium.createTangentSpaceDebugPrimitive({
geometry: tetrahedron,
modelMatrix: modelMatrix,
length: 0.2
}));

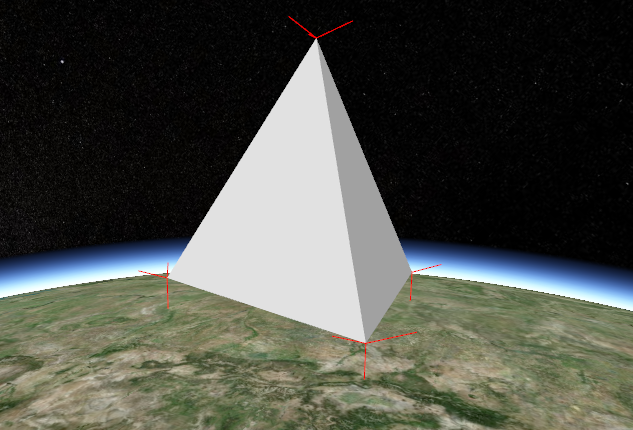

你就會看到頂點的法線了：
可以看到，這些頂點的法線因為是各個三角面的法線的矢量和，看起來就不是那么”法線“了，
通常，一個頂點附近的面大致接近平行的話，用這些平面的法線矢量和作為頂點的法線，會使得頂點附近的顏色看起來很光滑過渡，但是，像這種十分尖銳的形狀，就不應該使用索引式頂點了，而是每個面的頂點單獨使用，每個頂點的法線自己獨立，

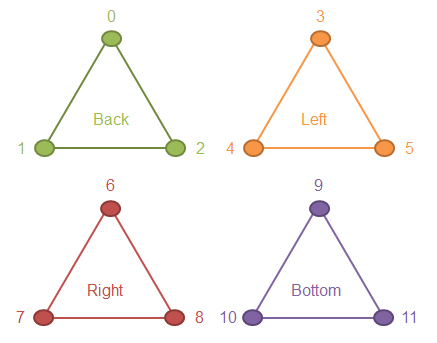

所以為了使得陰影看起來常規一些，必須使用獨立頂點的三角形，即四面體一共4個三角形，一共12個頂點，如圖：
再次修改 TetrahedronGeometry 類：
var positions = new Float64Array(4 * 3 * 3); // 4個三角形，每個有3個坐標，一個坐標有3個float分量
// back triangle
positions[0] = 0.0;
positions[1] = 0.0;
positions[2] = 1.0;
positions[3] = 0.0;
positions[4] = (2.0 * Math.sqrt(2.0)) / 3.0;
positions[5] = negativeOneThird;
positions[6] = -rootSixOverThree;
positions[7] = negativeRootTwoOverThree;
positions[8] = negativeOneThird;
// left triangle
positions[9] = 0.0;
positions[10] = 0.0;
positions[11] = 1.0;
positions[12] = -rootSixOverThree;
positions[13] = negativeRootTwoOverThree;
positions[14] = negativeOneThird;
positions[15] = rootSixOverThree;
positions[16] = negativeRootTwoOverThree;
positions[17] = negativeOneThird;
// right triangle
positions[18] = 0.0;
positions[19] = 0.0;
positions[20] = 1.0;
positions[21] = rootSixOverThree;
positions[22] = negativeRootTwoOverThree;
positions[23] = negativeOneThird;
positions[24] = 0.0;
positions[25] = (2.0 * Math.sqrt(2.0)) / 3.0;
positions[26] = negativeOneThird;
// bottom triangle
positions[27] = -rootSixOverThree;
positions[28] = negativeRootTwoOverThree;
positions[29] = negativeOneThird;
positions[30] = 0.0;
positions[31] = (2.0 * Math.sqrt(2.0)) / 3.0;
positions[32] = negativeOneThird;
positions[33] = rootSixOverThree;
positions[34] = negativeRootTwoOverThree;
positions[35] = negativeOneThird;
var indices = new Uint16Array(4 * 3); // 12個頂點索引，各自獨立
// back triangle
indices[0] = 0;
indices[1] = 1;
indices[2] = 2;
// left triangle
indices[3] = 3;
indices[4] = 4;
indices[5] = 5;
// right triangle
indices[6] = 6;
indices[7] = 7;
indices[8] = 8;
// bottom triangle
indices[9] = 9;
indices[10] = 10;
indices[11] = 11;

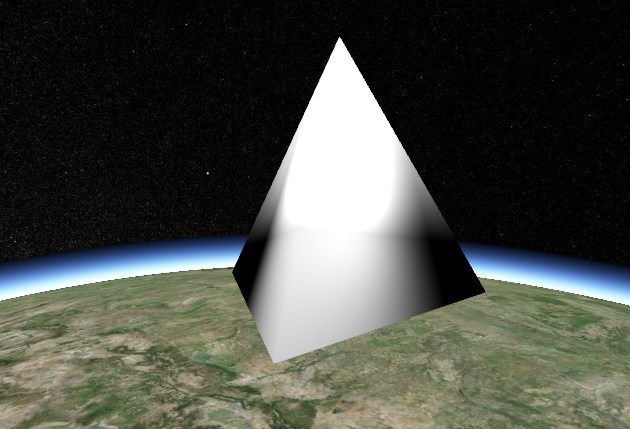

現在，仍舊使用 GeometryPipeline.computeNormal 來計演算法線省的自己燒腦，最終，繪制的新四面體如下：
現在，每個三角形的陰影看起來就像正常的了，而不是在頂點附近”生硬“地”光滑過渡“，也看到了頂點的法線，同一個三角形的三個頂點法線是跟面的法線平行的，
至此，繪制算結束了，
④ 使用 WebWorker
對幾何圖形的計算可以使用 WebWorker 技術異步進行，使得界面保持回應，四面體可能比較簡單，計算量少，但是對于復雜的幾何體就很難說了，可以使用 Cesium 內置的 WebWorker，
首先，你得在 Source/Workers 目錄下創建一個 createTetrahedronGeometry.js 檔案，寫一個函式來創建 Geometry，
譯者注：已改為 es6 風格
import TetrahedronGeometry from '../Core/TetrahedronGeometry' // 這個看你喜好咯
import PrimitivePipeline from '../Scene/PrimitivePipeline'
import createTaskProcessWorker from './createTaskProcessWorker' // 使用 Cesium 內置的工具函式
function createTetrahedronGeometry(parameters, transferableObjects) {
const geometry = TetrahedronGeometry.createGeometry();
PrimitivePipeline.transferGeometry(geometry, transferableObjects);
return {
geometry : geometry,
index : parameters.index
};
}
export default createTaskProcessWorker(createTetrahedronGeometry)
此時，TetrahedronGeometry 類還沒有 createGeometry() 方法，修改使其擁有：
TetrahedronGeometry.createGeometry = function() {
return new Geometry({
attributes : attributes,
indices : indices,
primitiveType : PrimitiveType.TRIANGLES,
boundingSphere : new BoundingSphere(new Cartesian3(0.0, 0.0, 0.0), 1.0)
});
};
最后，加上一句代碼使得內置的 WebWorker 可以識別：
this._workerName = 'createTetrahedronGeometry';
// this 指的是 TetrahedronGeometry
這些修改就能使用上面的代碼異步生成四面體了，當然，你依舊可以使用 createGeometry() 方法同步生成四面體，
至此，自定義幾何圖形的生成教程結束，
