上機實驗報告 山頂點提取
一、實驗目的
掌握ArcGIS中山頂點的提取方法，
二、實驗內容
使用arcmap，通過鄰域分析和柵格計算器提取山頂點，
三、實驗資料
D:\arcgis資料\GIS資料\GIS資料\山頂點提取\data\dem
四、實驗流程
加載DEM資料->加載Spatial?Analyst模塊，鄰域分析->地圖代數->重分類->柵格轉點
五、具體步驟
1.加載DEM資料
在ArcMap中，加載“dem”柵格資料集，

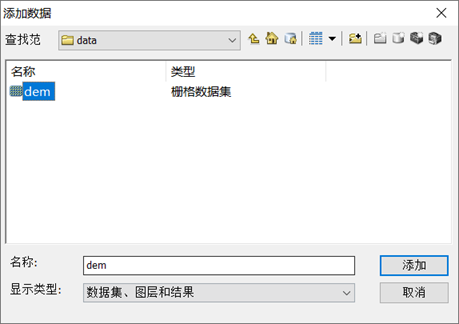

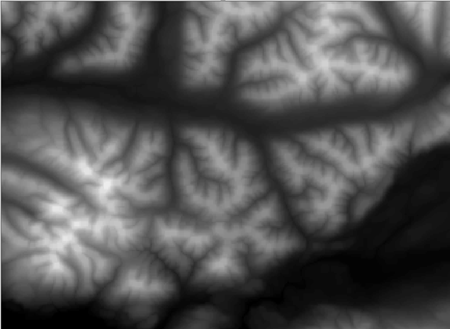

圖1-1 加載原始DEM資料
2.加載Spatial?Analyst模塊，鄰域分析（焦點統計）
Spatial Analyst中可以采用焦點統計也可以采用塊統計，
根據需求調整統計型別，如山頂點用MAXIMUM，山底點用MINMUM等，鄰域范圍越小生成的點越多，

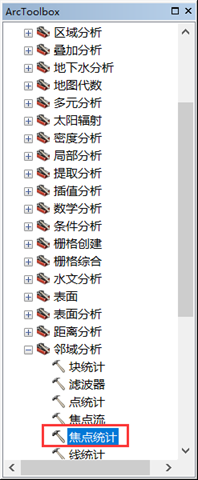

圖1-2 Spatial Analyst->鄰域分析->焦點統計

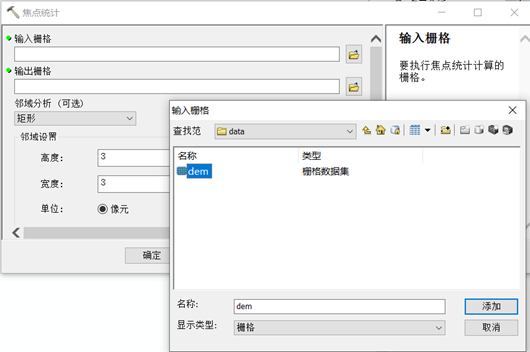

圖1-3 焦點統計輸入原始DEM資料

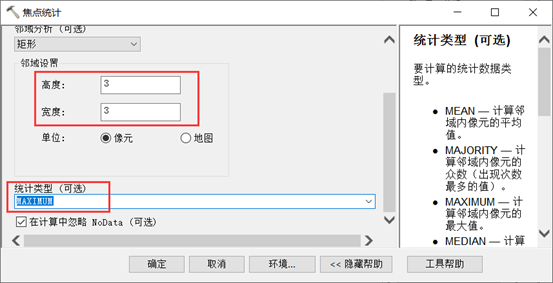

圖1-4 設定鄰域范圍3*3，選擇統計型別MAXIMUM
圖1-5 焦點統計得出的結果
圖1-6 焦點統計得出的圖層
3.地圖代數
對焦點統計得出的結果用柵格計算器提取出山頂點
圖1-7 Spatial Analyt->地圖代數->柵格計算器

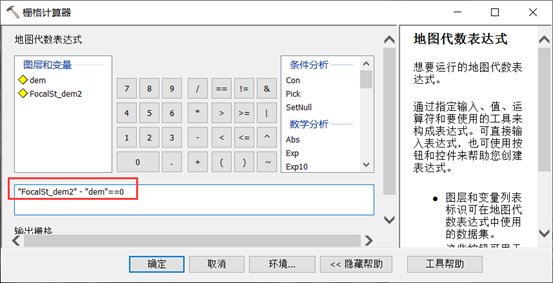

圖1-8 輸入公式”FocalSt_dem2”-“dem”==0，提取山頂點區域

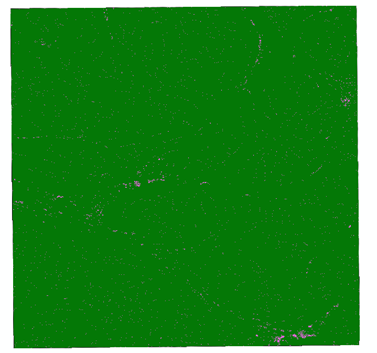

圖1-9 柵格計算器提取山頂點區域結果
4.重分類
對它們進行重分類，舍棄不需要的數值，

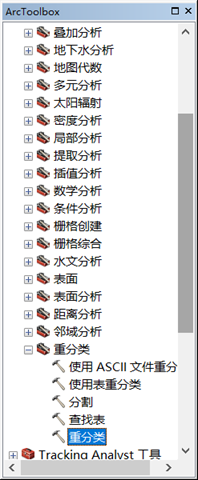

圖1-10 Spatial Anlyst->重分類->重分類
輸入柵格為地圖代數運算后的柵格，將舊值為0的新值設為NoData，舊值為1的新值仍設為1，

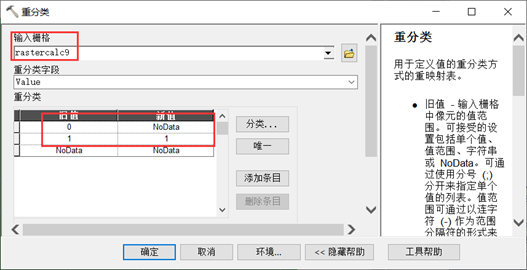

圖1-11 重分類操作界面

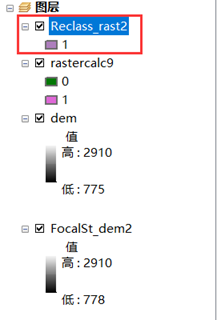

圖1-12 重分類獲得的新圖層
5.柵格轉點

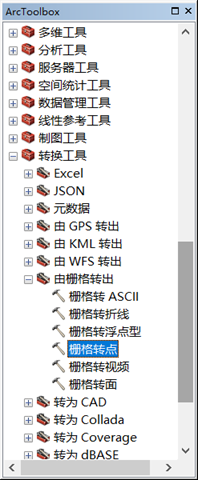

圖1-13 轉換工具->由柵格轉出->柵格轉點

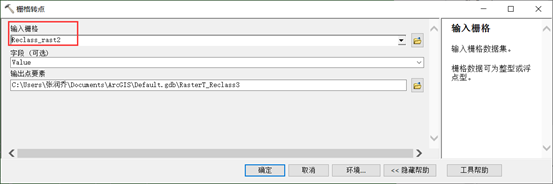

圖1-14 輸入柵格為重分類獲得的資料

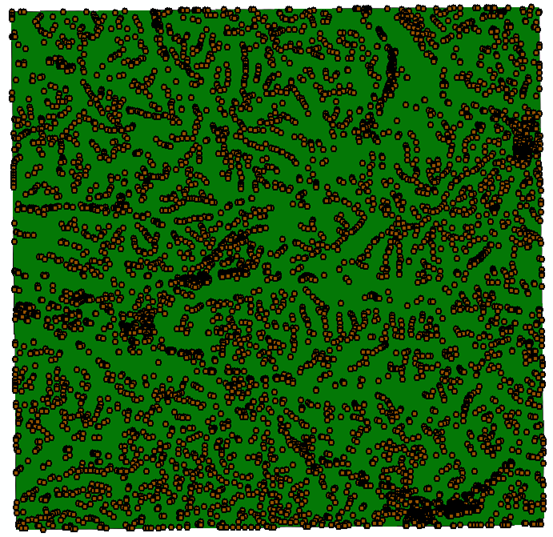

圖1-15 山頂點符號化顯示
僅供學習交流，轉載請實名聯系，感謝安老師、吳老師教導，
