1 系統概述
KJS-MCIS模塊化計算機聯鎖系統(以下簡稱MCIS) 是由我公司自主開發的模塊化計算機聯鎖系統，該系統符合原鐵道部頒布的《計算機聯鎖技術條件》，并取得了原鐵道部產品質量監督檢驗中心的《系統防雷檢驗報告》、《系統電磁兼容檢驗報告》、《標準站計算機軟體檢驗報告》和歐標SIL4級安全認證，該系統運用最新的計算機技術、總線技術、網路技術，依據故障-安全原則，采用模塊化方法進行設計，系統具有性能可靠、功能完善、操作維護方便等特點，
-
2 系統介紹
-
2.1 結構說明

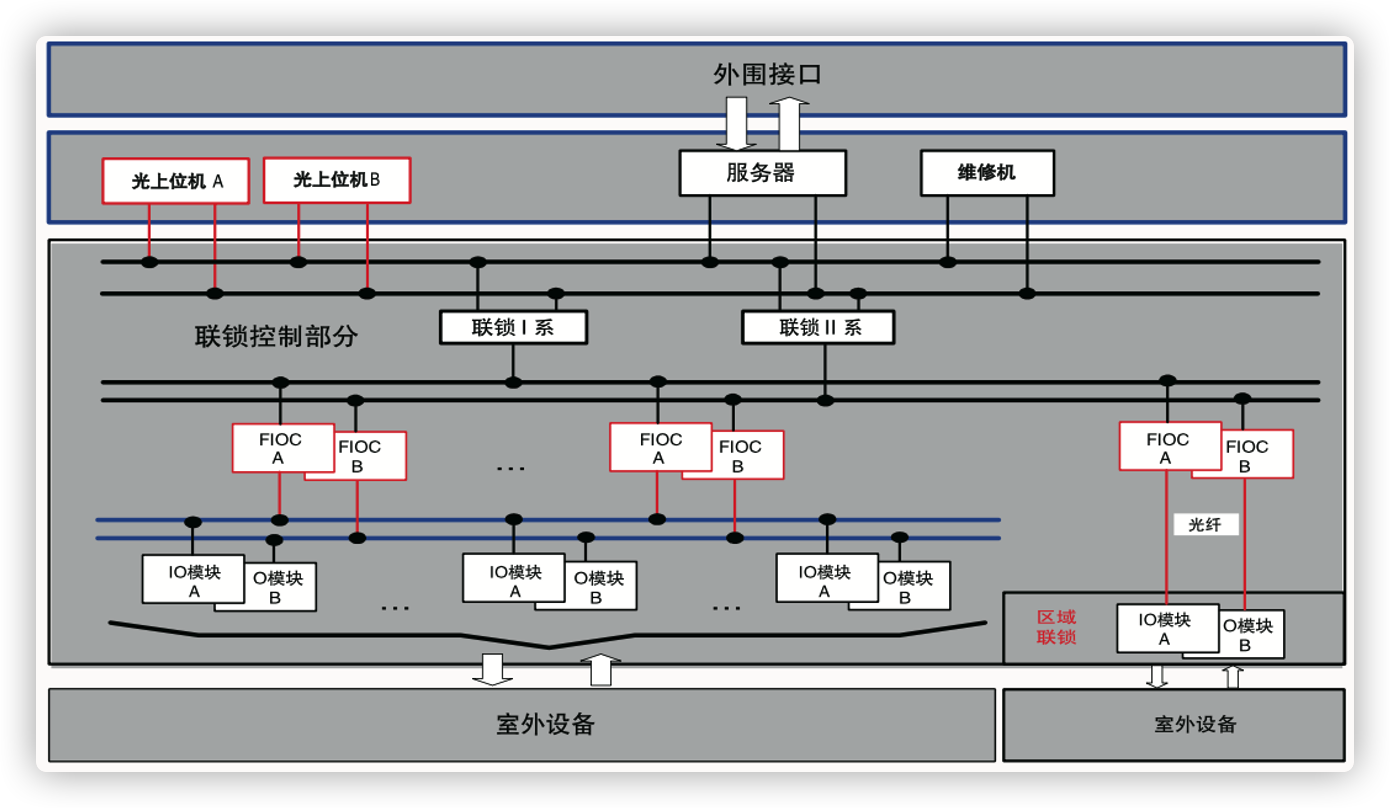

本系統采用分層結構，分別為聯鎖邏輯運算層、人機會話層、通信層、驅采層與介面層，系統核心為聯鎖運算層，所有邏輯運算均在此層完成，同時向上通過人機會話層與操作人員進行資訊互動，顯示狀態并接受指令，向下通過驅采層控制相應室外設備，各層之間通過通信層實作安全的資料交換，
-
2.2 系統制式
KJS-MCIS模塊化計算機聯鎖系統可以提供雙機熱備、三取二和二乘二取二等計算機聯鎖制式，
-
2.3 以二乘二取二制式為例
系統采用雙機熱備的動態冗余結構，兩套聯鎖機互為主、備，聯鎖機內部為二取二結構，雙CPU分別運算，比較一致后輸出，如果主機判斷自身發生故障，則自動降級，并發出錯誤報警，同時，備機自動升級為主機運行，在故障機的故障排除后，自動恢復為備機，主備機之間實作無縫切換，
-

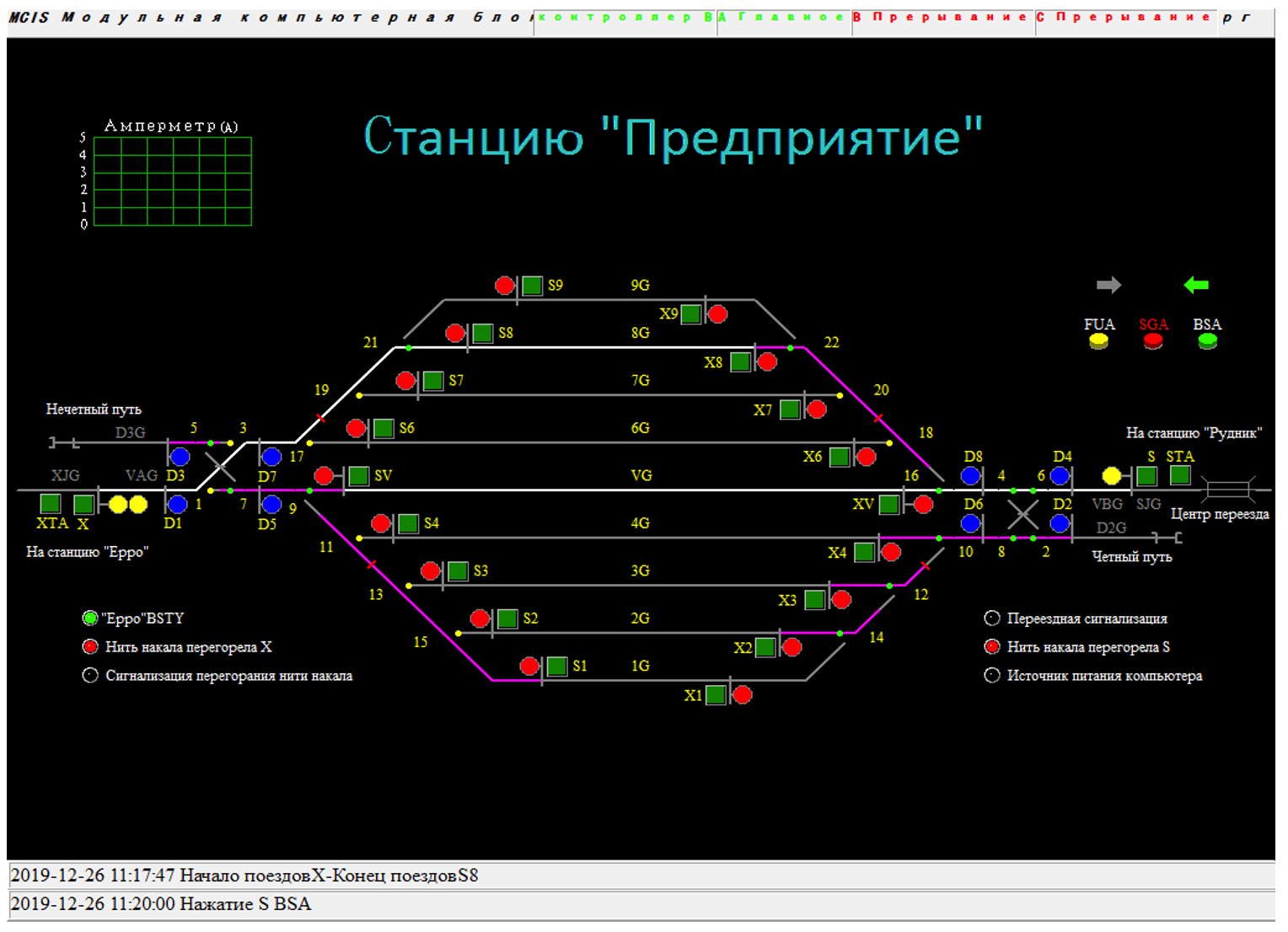

2.4 系統界面
-
3 系統功能
-
3.1 聯鎖功能
實作聯鎖的基本功能及特殊聯鎖功能
聯鎖關系與技術條件符合：《計算機聯鎖技術條件》(中華人民共和國鐵道行業標準TB/T·3072-2002)
-
3.2 監測功能
系統具有監測功能，可以實時地、不間斷地測量和監督車站信號設備作業狀態，記錄和保存各種報警、操作和檢測資訊，
-
3.3 歷史記錄與回放功能
系統具有完善的記錄功能以及對資料的查詢功能，記錄資料主要包括信號員的操作及按鈕資訊，信號道岔區段設備的表示資訊，系統運行的各種資料，系統可調出任何一段時間所有資料進行回放以再現系統當時運行的真實情況，為分析事故原因提供方便、有效、可靠的手段，
-
3.4 完善的自診斷功能
系統具有高度的自診斷覆寫率，系統通過回讀、軟體雙編碼等技術實作板級故障自診斷，
-
3.5 遠程診斷與維護功能
系統能夠記錄所有的操作和信號設備的狀態：監測和報告系統故障；方便地查詢各種資訊；存盤和列印記錄；通過網路將上述資訊傳送到遠程終端，實作遠程診斷與維護，
-
3.6 介面功能
本系統提供了與微機監測、調度監督、調度集中等系統的通信介面，實作系統間的資訊傳遞，
-
4 系統特點
-
4.1 專業化研制
本系統依據EN 50126、EN 50128、EN 50129歐標技術規范的要求，充分考慮了安全控制系統的RAMS(可靠性、可用性、可維護性、安全性)四大基本特征，由多年從事信號領域作業的專業人員研制完成，
-
4.2 簡單快捷化維護
KJS-MCIS模塊化計算機聯鎖系統全部去掉6502繼電器，軟硬體采用模塊化、單元化的設計理念，以模塊直接控制室外轉轍機、信號機、軌道電路，取消了易老化的熔斷器改用南非開關，機柜之間僅有通信線和電源線相連，大大降低了室內設備的故障率，模塊具備完善的自檢功能，明確的故障提示功能，支持熱拔插，更換便捷，故障處理快速，
-
4.3 標準化設計和工廠化施工
模塊化計算機聯鎖系統實作了軟、硬體模塊化設計，室內主要聯鎖設備包括了6種模塊和4種組合，
設計方面：四種標準組合圖紙構成了室內設備圖紙的主體，具體站場室內設備的設計只需做簡單的組合排列，及其和室外設備在分線盤上的位置分配，
施工方面：機柜內部配線已經在工廠全部完成，現場施工僅剩機柜間配線，大大縮短了現場施工周期，
-
4.4 高效的二次開發
軟體采用完全的模塊化設計，專用的計算機輔助設計軟體McCAD， 采用圖形化設計模式，簡單易學， 鐵路信號工程技術人員可以在短期內熟練掌握，配合離線模擬仿真軟體，很容易的實作對既有站場改建或擴建的模擬仿真，
-
4.5 擴展性強
系統提供了開放的IO總線，只需通過擴展通信設備和通信通道(電纜或光纖)即可實作分布式控制系統，從而構成區域聯鎖或集中控制，
-
4.6 占地面積小
該系統取消了6502繼電器，所以取消了原本占地面積很大的繼電器介面柜，這樣顯著的節省了占地面積，以一個40組道岔的車站為例，占地面積僅為電氣集中的1/5；其它非模塊化計算機聯鎖系統的1/2左右，
-
5 主要設備組成
-

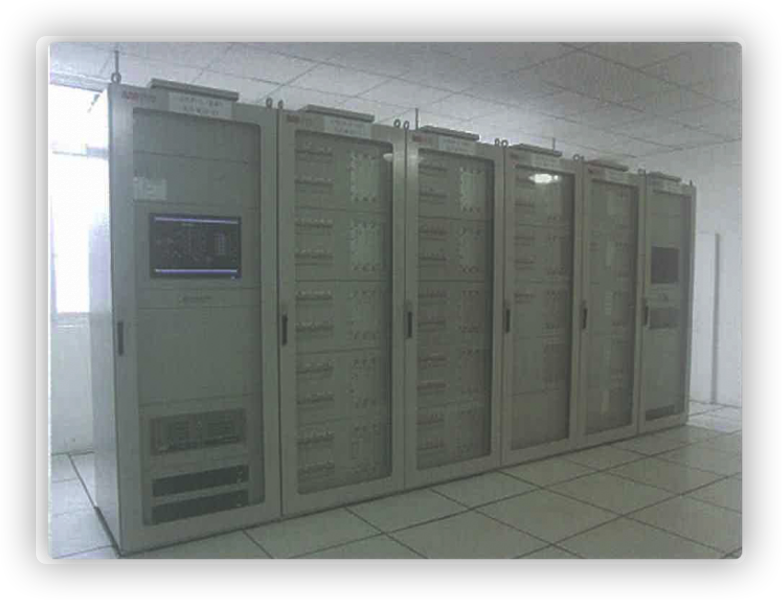

5.1 機柜
機柜主要包括主機柜、擴展機柜、防雷分線柜，
-
5.2 組合

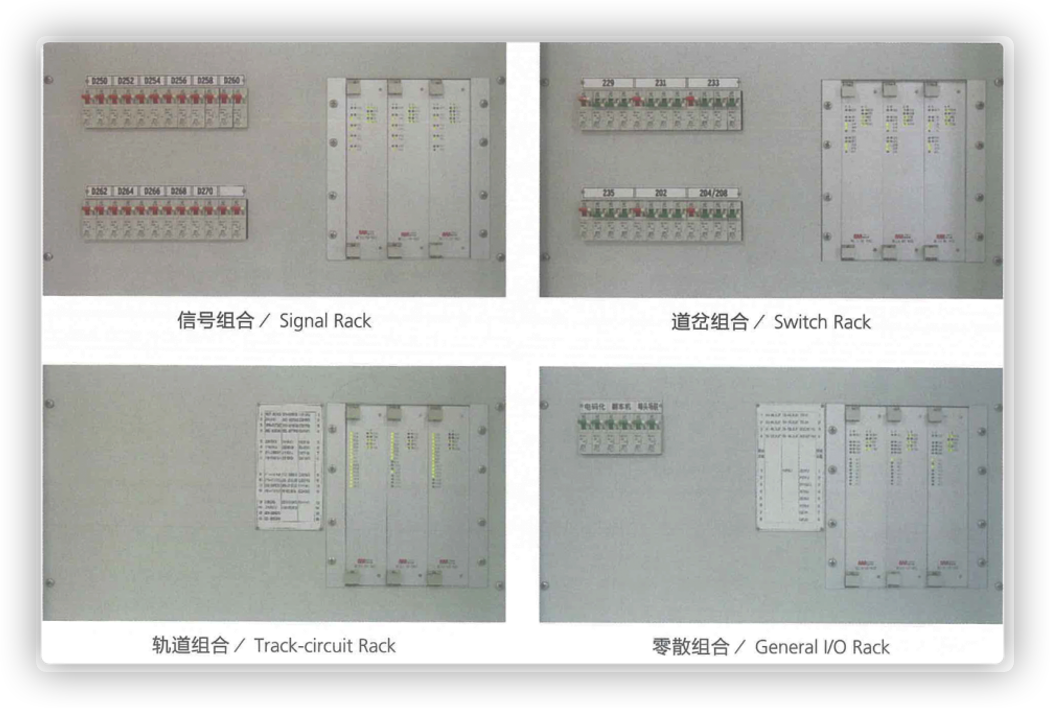

組合主要包括：信號組合、道岔組合、軌道組合、零散組合，
-
5.3 模塊

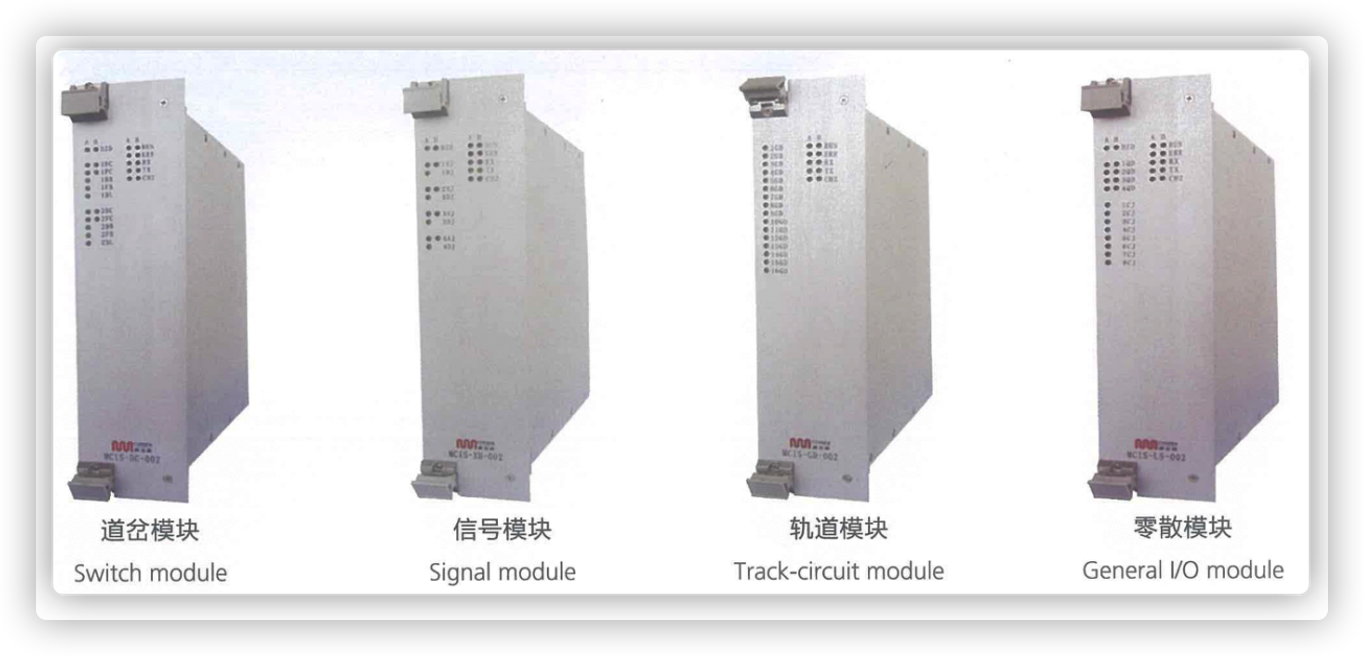

模塊主要包括信號模塊、道岔模塊、軌道模塊、零散模塊、CPU模塊、FIOC模塊、光485轉換器等，
-
5.4 證書
◎歐標SIL 4級安全認證
◎通過鐵道部專業的測驗
◎電磁兼容測驗 ◎防雷測驗
◎標準站計算機聯鎖軟體測驗
◎專利證書及著作權證書
◎道岔模塊專利證書 ◎軌道模塊專利證書
◎信號模塊專利證書 ◎零散模塊專利證書
◎基礎資料生成軟體著作權證
◎聯鎖機軟體著作權證
◎上位機軟體著作權證
◎維修機軟體著作權證
