前言

leaflet 入門開發系列環境知識點了解：

• leaflet api檔案介紹，詳細介紹 leaflet 每個類的函式以及屬性等等
• leaflet 在線例子
• leaflet 插件，leaflet 的插件庫，非常有用

內容概覽

leaflet快速渲染聚合矢量瓦片
源代碼demo下載

錄制演示視頻

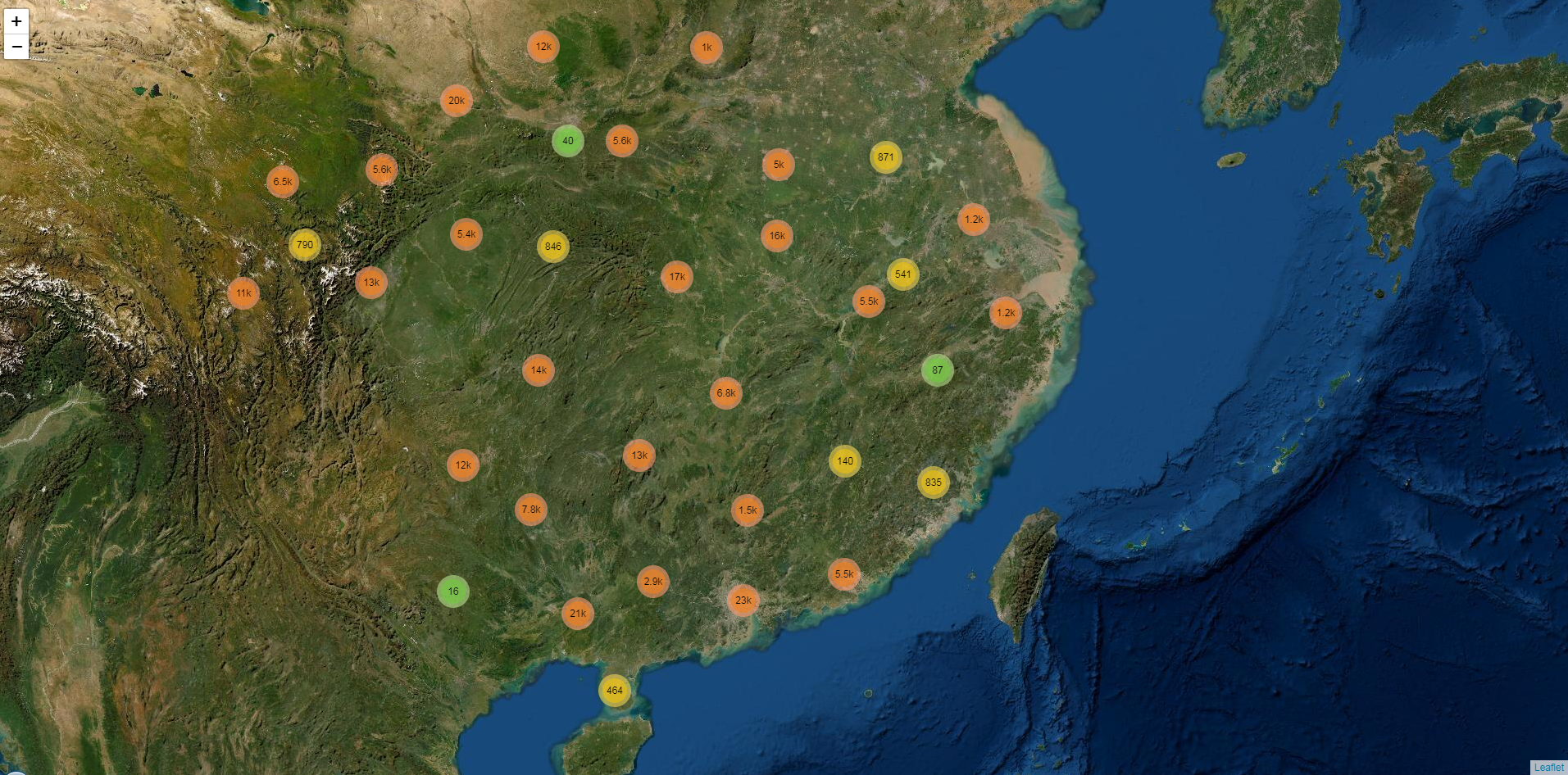

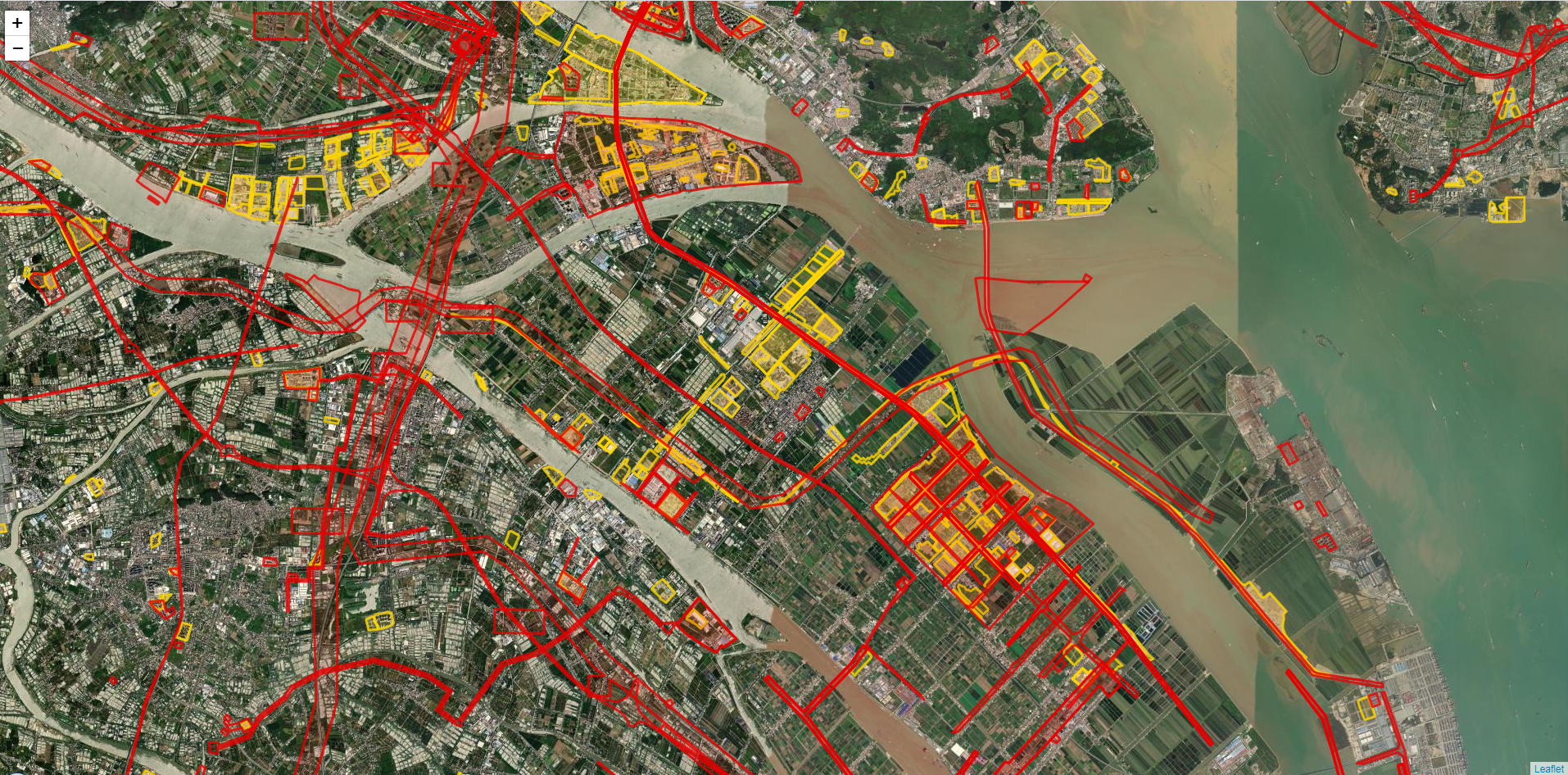

效果圖如下：

具體實作思路：leaflet結合Web Worker技術，借助supercluster插件，實作leaflet快速展示聚合效果，矢量瓦片請求資料源部分也放在Worker執行緒來處理，避免阻塞主執行緒UI互動部分回應，
測驗資料：聚合點23.8w，矢量瓦片資料源15w左右，
參考關鍵技術點：
1.Web Worker：Web Worker的作用，就是為JavaScript創造多執行緒環境，允許主執行緒創建Worker執行緒，將一些任務分配給后者運行，在主執行緒運行的同時，Worker執行緒在后臺運行，兩者互不干擾，等到 Worker 執行緒完成計算任務，再把結果回傳給主執行緒，這樣的好處是，一些計算密集型或高延遲的任務，被Worker執行緒負擔了，主執行緒（通常負責 UI 互動）就會很流暢，不會被阻塞或拖慢，
2.supercluster插件：supercluster插件

• 完整的見原始碼demo下載，聚合效果實作部分思路：
  1.supercluster插件把聚合點資料源預處理，按照矢量瓦片思路提前把聚合點資料源切片處理好，每個級別對應的聚合點數以及對應資料源（zoom，count，data）；
  2.leaflet通過監聽地圖范圍變化事件，主執行緒跟worker子執行緒之間互相通信互動，然后leaflet根據worker子執行緒回傳來的資料源，動態重繪聚合資料，

主執行緒部分：
const markers = L.geoJson(null, {
pointToLayer: createClusterIcon
}).addTo(map);
var worker = new Worker('worker.js');
let ready = false;
worker.onmessage = function (e) {
if (e.data.ready) {
ready = true;
update();
} else if (e.data.expansionZoom) {
map.flyTo(e.data.center, e.data.expansionZoom);
} else {
markers.clearLayers();
markers.addData(e.data);
}
};

function update() {
if (!ready) return;
const bounds = map.getBounds();
worker.postMessage({
bbox: [bounds.getWest(), bounds.getSouth(), bounds.getEast(), bounds.getNorth()],
zoom: map.getZoom()
});
}
map.on('moveend', update);
function createClusterIcon(feature, latlng) {
if (!feature.properties.cluster) return L.marker(latlng);
const count = feature.properties.point_count;
const size =
count < 100 ? 'small' :
count < 1000 ? 'medium' : 'large';
const icon = L.divIcon({
html: `<div><span>${ feature.properties.point_count_abbreviated }</span></div>`,
className: `marker-cluster marker-cluster-${ size}`,
iconSize: L.point(40, 40)
});
return L.marker(latlng, {icon});
}
markers.on('click', (e) => {
if (e.layer.feature.properties.cluster_id) {
worker.postMessage({
getClusterExpansionZoom: e.layer.feature.properties.cluster_id,
center: e.latlng
});
}
});

worker執行緒部分：
importScripts('supercluster.min.js');
const now = Date.now();
let index;
//getJSON('../test/fixtures/places.json', (geojson) => {
getJSON('spotPoints.json', (geojson) => {
//console.log(`loaded ${ geojson.length } points JSON in ${ (Date.now() - now) / 1000 }s`);
console.log(`loaded ${ geojson.features.length } points JSON in ${ (Date.now() - now) / 1000 }s`);
index = new Supercluster({
log: true,
radius: 100,//60
extent: 256,
maxZoom: 17//17
}).load(geojson.features);
console.log(index.getTile(0, 0, 0));
postMessage({ready: true});
});
self.onmessage = function (e) {
if (e.data.getClusterExpansionZoom) {
postMessage({
expansionZoom: index.getClusterExpansionZoom(e.data.getClusterExpansionZoom),
center: e.data.center
});
} else if (e.data) {
postMessage(index.getClusters(e.data.bbox, e.data.zoom));
}
};
function getJSON(url, callback) {
const xhr = new XMLHttpRequest();
xhr.open('GET', url, true);
xhr.responseType = 'json';
xhr.setRequestHeader('Accept', 'application/json');
xhr.onload = function () {
if (xhr.readyState === 4 && xhr.status >= 200 && xhr.status < 300 && xhr.response) {
callback(xhr.response);
}
};
xhr.send();
}

• 完整的見原始碼demo下載，矢量瓦片實作部分思路：請求矢量資料源部分放在worker子執行緒處理，然后回傳來leaflet主執行緒來矢量瓦片渲染可視化，

主執行緒：
//矢量瓦片
var vectorworker = new Worker('vectorGridworker.js');
vectorworker.onmessage = function (e) {
//vectorworker.terminate();
if (e.data.type == "spot") {//圖斑
vectorGrid = L.vectorGrid.slicer(e.data.geojson, geojsonTileOptions).addTo(map);
}
else {//專案紅線
vectorRedGrid = L.vectorGrid.slicer(e.data.geojson, geojsonRedTileOptions).addTo(map);
}
};
worker執行緒：
const now = Date.now();
let index;
//getJSON('../test/fixtures/places.json', (geojson) => {
getJSON('quanguoSpot.json', (geojson) => {
//console.log(`loaded ${ geojson.length } points JSON in ${ (Date.now() - now) / 1000 }s`);
console.log(`loaded ${ geojson.features.length } points JSON in ${ (Date.now() - now) / 1000 }s`);
postMessage({type:"spot",geojson:geojson});
});
getJSON('quanguoRedLine.json', (geojson) => {
//console.log(`loaded ${ geojson.length } points JSON in ${ (Date.now() - now) / 1000 }s`);
console.log(`loaded ${ geojson.features.length } points JSON in ${ (Date.now() - now) / 1000 }s`);
postMessage({type:"redline",geojson:geojson});
});
function getJSON(url, callback) {
const xhr = new XMLHttpRequest();
xhr.open('GET', url, true);
xhr.responseType = 'json';
xhr.setRequestHeader('Accept', 'application/json');
xhr.onload = function () {
if (xhr.readyState === 4 && xhr.status >= 200 && xhr.status < 300 && xhr.response) {
callback(xhr.response);
}
};
xhr.send();
}

完整demo原始碼見小專欄文章尾部：小專欄

文章尾部提供源代碼下載，對本專欄感興趣的話，可以關注一波
