背景
AutoCAD是國際上著名的二維和三維CAD設計軟體，用于二維繪圖、詳細繪制、設計檔案和基本三維設計，現已經成為國際上廣為流行的繪圖工具，.dwg檔案格式成為二維繪圖的事實標準格式，
但由于AutoCAD是私有格式，只能在CAD軟體上編輯查看，如何發布至Web上，并在上面做應用開發，如資料展示，GIS分析等，一直是業內頭疼的事情，
決議DWG格式
DWG與DXF
DWG格式檔案是Auto CAD 軟體的專有格式，類似于doc，是封閉的不開放的，且是二進制的，而 DXF 格式則是文本格式的，用于交換資料的，使用Auto CAD軟體本身就可將 DWG檔案另存為 DXF檔案，
現有的能決議DWG格式的開源 CAD專案：
1、FreeCAD：開源，2D支持較好，對DXF支持較好，
需要使用 TeighaFileConverter（商業軟體）將 DWG格式轉換為 DXF格式，因為 FreeCAD 基本不支持DWG格式，
參考：https://www.freecadweb.org/wiki/index.php?title=FreeCAD_and_DWG_Import
-
其它 github 決議、瀏覽CAD檔案的一些專案，未驗證是否有效：
https://github.com/LibreCAD/LibreCAD
https://github.com/janopontarollo/DXF2JSON
https://github.com/wanttobeno/dwg2dxf
https://github.com/apendua/dxf2svg
https://github.com/haplokuon/netDxf
https://github.com/mozman/ezdxf -
采用OpenDwg Toolkit實作對DWG檔案的決議，由于ObjectDBX應用程式只能在Windows平臺上采用Visual C++來開發，而網路應用開發環境要比AutoCAD單個軟體運行的環境要復雜的多，OpenDwg Toolkit簡稱ODT，
-
GDAL中也部分支持dwg. https://gdal.org/drivers/vector/dwg.html
決議完dwg檔案是很重要的第一步，那如何Web展示？
下面就一些常見的方法做下分析和總結：
Web展示方法
方法根據實作的方式不同，大致可以分為兩類：
有插件ActiveX方式
ActiveX控制元件是Microsoft的ActiveX技術的一部分，是一種很早的技術，只能適合于windows平臺，
實作原理大致是：
決議AutoCAD圖形繪制，并封裝成AcitveX控制元件，用于PC端和Web端顯示，比較典型的有夢想CAD控制元件
優點：性能好，功能全，能編輯二次開發
缺點：Web端需要安裝插件，只支持windows，而Chrome已不再支持ActiveX技術，同時無法利用html5做展示效果，效果一般
無插件Html5方式
HTML5是互聯網的下一代標準，是構建以及呈現互聯網內容的一種語言方式．被認為是互聯網的核心技術之一，
實作原理大致是：
決議AutoCAD圖形格式，然后轉成html5所能繪制的格式如svg,geojson,柵格瓦片，在前端渲染，
這塊如果從底層去實作，有很大的作業量，一般利用GIS生態圈的開源專案來搭建，
例如可以利用 GDAL把dwg或dxf格式導成shp或GeoJson，后端利用 GeoServer或MapServer發布成服務，前端利用Leaflet或OpenLayers去展示，
技術堆疊：
后端 GeoServer或 MapServer
前端 Leaflet或OpenLayers
但CAD與GIS在資料結構上存在較大的差異，CAD資料型別較為豐富，支持簡單點、線、面、多義線、橢圓、塊、文字等多種資料型別，而轉換到GIS中，只轉換為點、線、面、注記等型別，這使得CAD圖形資料不能很好的滿足GIS的要求，如：CAD中的Text資料型別，直接轉換后只轉換為GIS中的Point，通過這種轉換去繪制，會導致和原始CAD圖形繪制不太一樣， 同時CAD里面有線型、字體也會導致繪制上的差異性，
同時對于GIS而言，有個地理坐標系的概念，而一些圖紙，如戶型圖等就沒有地理坐標系的概念，
此方案優缺點如下:
優點：能利用GIS生態圈，容易實作；能利用html5做應用開發，開發簡單，效果好
缺點：存在著和真實CAD圖形繪制差異的問題；坐標系也是個問題
結論
上述兩種方案各有利弊，前者主要應用于圖形的編輯展示，后面應用于基于圖形的可視化開發展示，各有優缺點，貌似魚和熊掌不可兼得！
那有沒有一種方案，既能在Web端和真實CAD圖形繪制一樣，同時不能安裝插件，也能利用html5做應用開發呢？
其實也是可以的，不過技術難度比較大，
實作原理大致是在后端決議CAD的圖形資料不進行轉換直接渲染，同時保存圖形的幾何資料至空間資料庫用于以后查詢分析；前端不用安裝插件，加載渲染出的柵格和矢量資料，完美解決上述問題；
比較典型的有 唯杰地圖vjmap
具體原因細節可查看 https://vjmap.com/guide/service.html

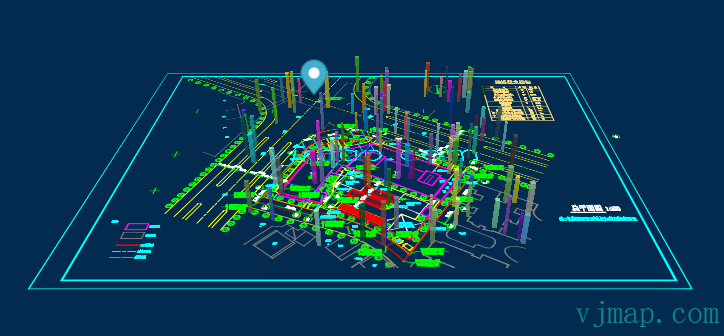

效果如下:
還有一個方案是利用AutoCAD的自有云產品 Autodesk Forge，能在瀏覽器中渲染 3D 和 2D 模型資料，不過其資料得保存在AutoCAD公有云上，
