背景
在上一篇博文中CAD圖DWG決議WebGIS可視化技術分析總結提到，利用AutoCAD的自有云產品 Autodesk Forge，能在瀏覽器中渲染 3D 和 2D 模型資料，實作DWG圖形的Web發布，還是官方出品，性能，功能那不在話下，不過其資料得保存在AutoCAD公有云上,那能不能離線部署呢？
Forge平臺
首先先說下Forge平臺，Forge平臺是Autodesk推出的云產品平臺，提供各種API，可以實作在網頁上上傳、瀏覽、管理模型等功能，甚至包括3D列印、VR等，具體內容可以上主頁看：https://forge.autodesk.com/
Autodesk Forge Viewer 是一個基于 WebGL 的客戶端 JavaScript 庫，用于 3D 和 2D 模型渲染，查看器可讓您在 Web 上查看和共享來自各種產品的設計模型，包括 AutoCAD、Fusion 360、Revit等等，具體內容可以上主頁看：https://forge.autodesk.com/en/docs/viewer/v7/developers_guide/overview/
【Forge Viewer】是一套JavaScript(.js)庫和Css庫(.css)，通常使用壓碩訓淆版(*.min.js, *.min.css)，最主要的代碼檔案名為‘Viewer3D.js’或者‘Viewer3D.min.js’(壓碩訓淆版)，很多功能是額外的JavaScript代碼，例如第三人漫游，標記，刨切，測量，模型實時協作等，技術上稱為Extension，
‘Viewer3D.js’有一部分是基于Three.js庫進行了拓展，而Three.js架構于瀏覽器渲染圖形基礎技術WebGL，但‘Viewer3D.js’或者‘Viewer3D.min.js’，配合上另外一個加載模型演算法庫wgs.js，很多代碼是Autodesk針對瀏覽器圖形渲染性能做的優化，可以支持超大規模的模型資料高效加載，又能保持良好的漫游查看能力，還有很多代碼是Viewer預設的功能（漫游，模型結構，構件屬性，環境設定等），還有為應用拓展提供的大量API，其性能和拓展性得到了得到眾多朋友的認可，
如何在線查看DWG圖形？
1、打開https://viewer.autodesk.com/ 上傳新圖形(如沒有注冊或登錄，請自行先注冊登錄)

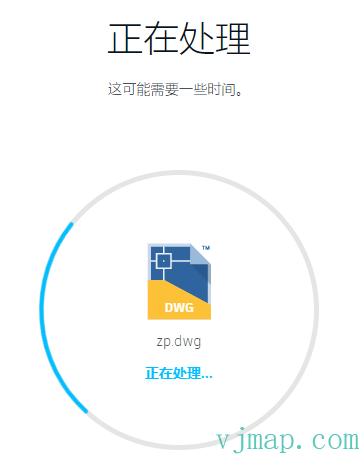

2、選擇本地一個DWG檔案，點擊上傳，會經過上傳成功和處理兩個步驟

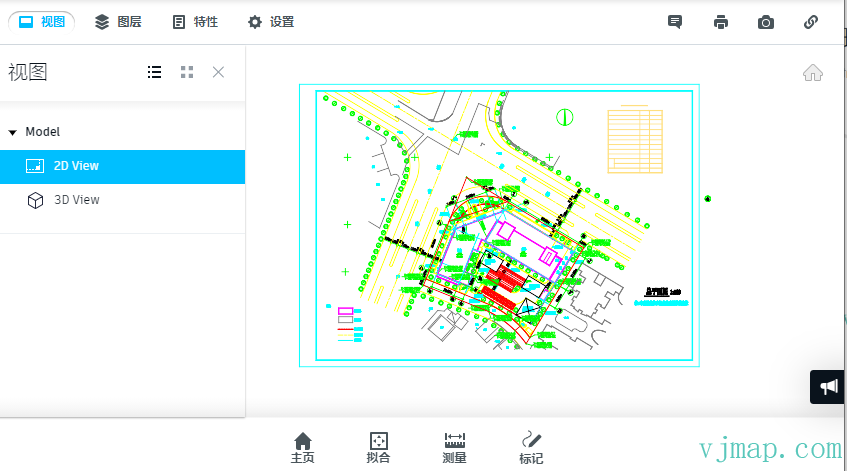

3、處理成功后，就能顯示出CAD圖形了.
功能還是挺豐富的，圖層切換、查看物體資訊、測量、標記、列印、共享等，不過需要注意的是Forge按照云服務實際使用量而收取費用，某些服務是按用量，某些是按照云服務操作的CPU時間，某些是按照操作資料的大小，以后的新服務或許又有其他計量方式，
如何離線部署？
不用擔心，AutoCAD官方也是給出了答案的，那就是快取策略！
官方檔案在： https://forge.autodesk.com/blog/disconnected-workflows
大致為: 雖然Forge 是一個云 平臺，但基于它構建的某些應用程式可能希望支持 Internet 連接暫時不可用的場景，例如，考慮一個用于審查和注釋 CAD 模型的應用程式 - 如果您可以在飛機上處理幾個 CAD 檔案，然后在您再次聯機時同步您的注釋，這不是很好嗎？在這篇文章中，我們將介紹一種使用現代 HTML5 API 支持這些場景的可能方法，我們將首先簡要介紹 我們將要使用的技術，然后是 我們可以用來快取 Forge 內容的策略，具體內容可訪問上面的檔案地址，
好像這個不是咱們真正想要的解決方案，咱們的目的是想要完全真正意義上面的離線部署，
繼續查檔案，發現雖然Forge沒有私有云模式，但對于【網頁中加載模型的應用】的場景，經過Forge公有云服務轉換模型以后，可以下載轉換的資料部署到本地服務器，通過【Forge Viewer】這個瀏覽器前端技術加載，這個思路還是可以的，
那如何提取Viewer可讀的模型檔案（SVF或F2d）到本地？
可以通過官方提供的Extractor應用提取：https://extract.autodesk.io/，亦可自行部署該應用：https://github.com/cyrillef/e...
當然，如果想完全破解svf或f2d格式，也是有辦法的，市場上有些商用的軟體或者自行閱讀forge提供的SDK代碼去分享實作，

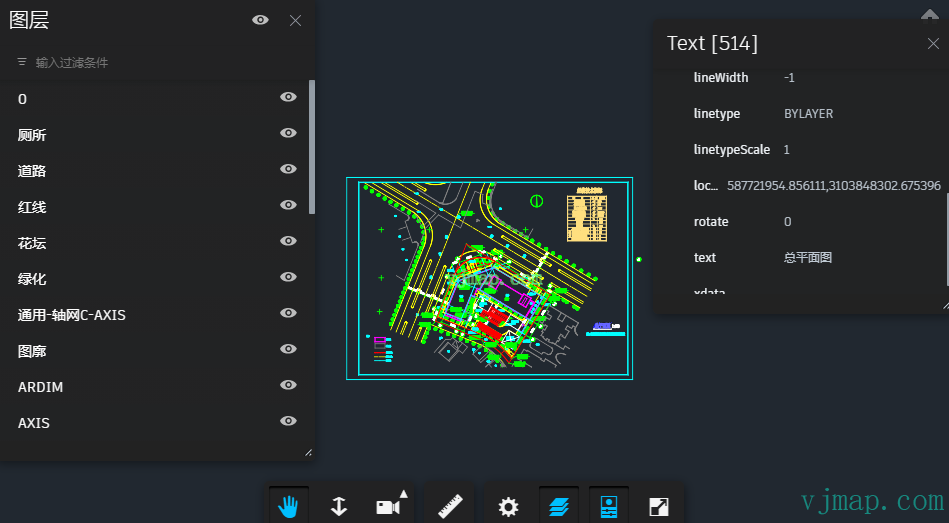

效果
可能訪問 demo地址 https://vjmap.com/guide/forgeviewer.html 去體驗下效果
