我正在將一些腳本從 MATLAB 移植到 C 并使用 GNUPLOT 進行繪圖，在 MATLAB 中我使用以下命令進行繪圖：
contourf(nU, 200,'linecolor','non');
nU 包含要繪制的矩陣，我已經有了獲取資料并將它們放入相同矩陣格式的 C 代碼，從 GNUPLOT 檔案中，splot 使用以下格式，所以我也有將資料傳遞到檔案的代碼data.txt' 格式如下：
# x, y, z
0.000000 0.000000 0.000000
0.094248 0.000000 0.000000
0.188496 0.000000 0.000000
0.282743 0.000000 0.000000
我試過
splot 'data.txt'

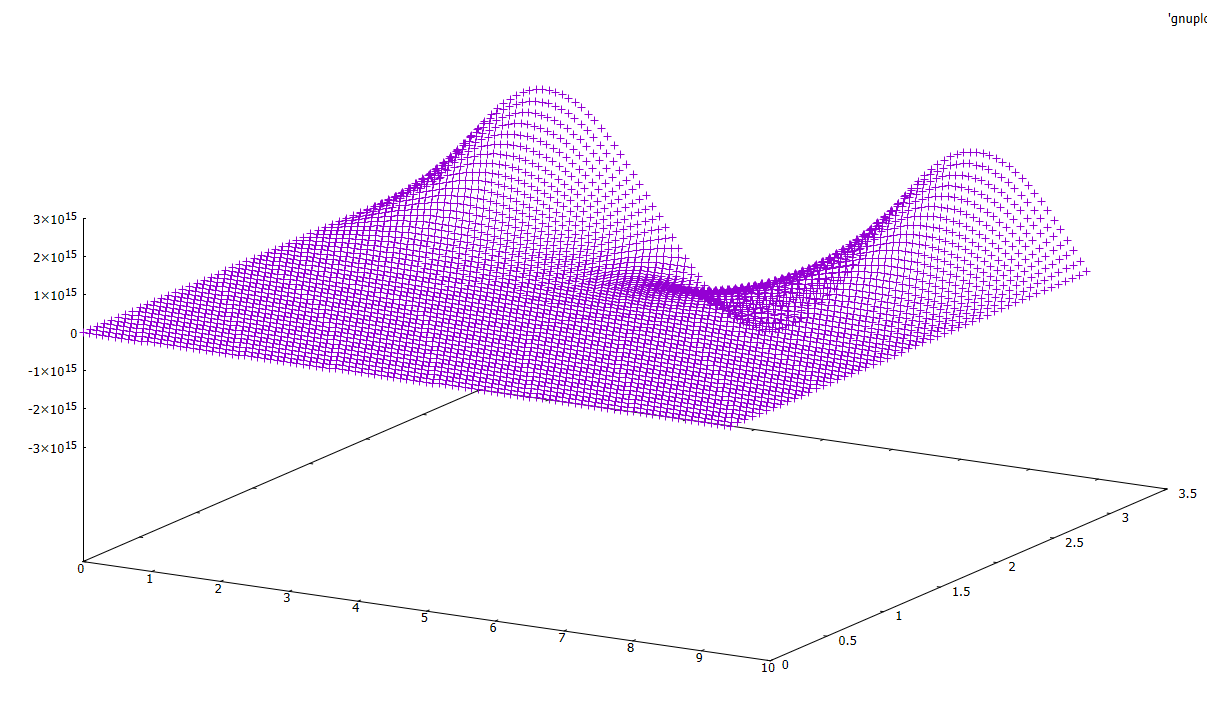

它似乎正確繪制了資料，但繪制如下：

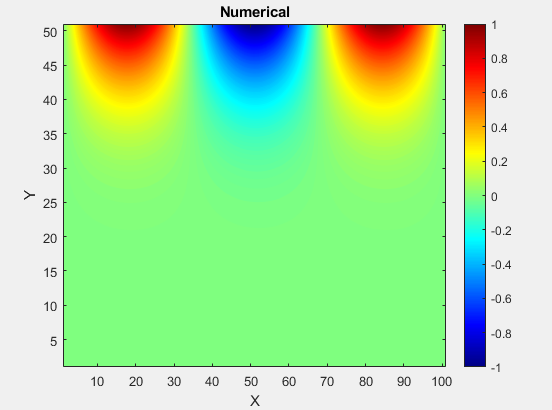

但是我需要一個 2d 填充輪廓圖，這是 MATLAB 的輸出：
繪制完成后，我可以使用哪些命令來修改 GNUPLOT 輸出？
uj5u.com熱心網友回復：
您顯示的圖是我所說的熱圖而不是等高線圖。Gnuplot 也可以。
要獲得熱圖，如下所示：
set view map # 2D projection of 3D surface
splot 'data.txt' with pm3d #
在創建等高線圖時有多種選擇。多少個輪廓？全部都一樣？顏色？如果您到此為止并需要更多幫助，請再次詢問。現在，我展示了一個使用所有默認值的最小命令：
set view map
set contour
splot 'data.txt' with lines nosurface
