在aes()內的geom_rect中為填充和顏色指定不同的alpha？

我有一個圖表，我想在其中為元素的每個組件設定單獨的 alpha 級別。我有一個 geom_rect 元素，用于根據變數“違規”更改顏色和填充。我想分別指定顏色和填充的 alpha。但是，我無法在保持基于“違規”的分組顏色的同時實作這一點。

我有一個像這樣的顏色命名向量，其中名稱與“violation”變數的值匹配：

viol.colors <- c("darkorange", "darkblue")
names(viol.colors) = c("violation.mean", "violation.sd")

示例資料（真實資料有更多列，這就是為什么在繪圖代碼中包含“選擇”）：

    groups <- data.frame(
      violation = rep(c("violation.mean", "violation.sd"), each = 5),
      xmin = rep(c(1,1.5), each = 5),
      xmax = rep(c(2,3), each = 5),
      ymin = rep(c(1,2), each = 5),
      ymax = rep(c(1.5, 3), each = 5),
      rect.color = rep(c("darkorange", "darkblue"), each = 5)
    )

如果我將顏色和填充設定為按“違規”分組，然后使用 scale_fill_manual 設定顏色，則顏色將正確應用于 geom_rect 的這兩個組件。但是，如果我在 aes() 中設定顏色和填充，則無法指定 alpha 級別。

示例 1 - 這應用了基于“違規”變數的正確顏色，但我無法從 aes() 中指定 alpha。

geom_rect(data = groups %>%
                        group_by(violation) %>%
                select(violation, xmin, xmax, ymin, ymax, rect.color) %>%
                unique(),
              aes(xmin = xmin - 0.75,
                  xmax = xmax   0.75,
                  ymin = ymin - (sd *0.15),
                  ymax = ymax   (sd *0.15),
                  colour = violation,
                  fill = violation
                  ),
              size= 0.25
    scale_fill_manual(values = viol.colors, aesthetics = c("color", "fill"))

示例 2 - 如果我在 aes() 之外為 geom_rect 設定顏色并填充，我可以指定 alpha，但不會根據“違規”應用正確的顏色。

    geom_rect(data = groups %>%
                    group_by(violation) %>%
            select(violation, xmin, xmax, ymin, ymax, rect.color) %>%
            unique(),
          aes(xmin = xmin - 0.75,
              xmax = xmax   0.75,
              ymin = ymin - (sd *0.15),
              ymax = ymax   (sd *0.15),
              group = violation
              ),
          size= 0.25,
          fill = alpha("darkorange", .05),
          colour = alpha("darkorange", .5)
scale_fill_manual(values = viol.colors, aesthetics = c("color", "fill"))

在我看來，最簡單的方法應該是結合這兩種方法并將以下代碼放在 aes() 中。但是，這會引發錯誤。

fill = alpha(violation, .05),
colour = alpha(violation, .5)

任何有關如何實作這一點的見解將不勝感激，我已經嘗試了許多不同的版本，但都沒有成功。

uj5u.com熱心網友回復：

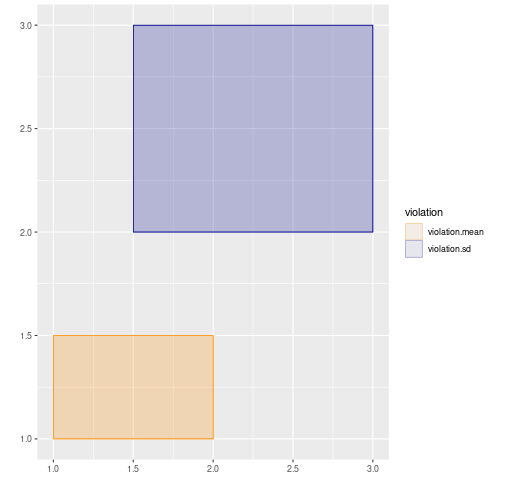

解決此問題的一種方法是將 alpha 編碼為您想要的顏色，方法是指定十六進制顏色，最后兩位數字表示 alpha 值。您可以在許多在線計算器中查找這些值。

例如，如果您想要不透明度為 5% 的深藍色（“#00008b”，我查找它的地方），您可以在末尾附加“0D”，代表 13（255 的 5%）。scale_color_identity然后使用您添加到資料中的顏色名稱來輸出該特定顏色。如果您以十六進制指定顏色，您還可以獲得為其指定 alpha 的附加選項。

uj5u.com熱心網友回復：

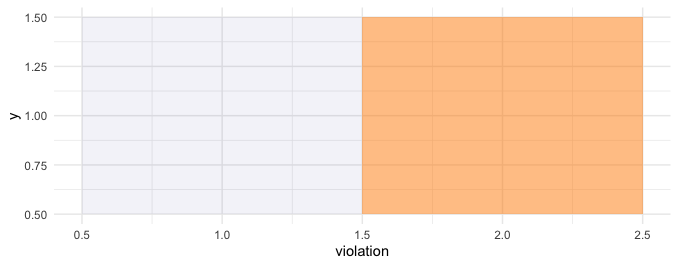

您可以使用這些功能來

uj5u.com熱心網友回復：

我確實想出了一個解決方案。這似乎有點hacky，我暫時不會接受這個作為答案，但我想分享它。在我之前的代碼中，我過濾了 ggplot 代碼中的“組”資料。我將其更改為在代碼中的其他地方最初生成資料時發生。這允許我根據“組”資料集的列值設定“填充”和“顏色”的值。

資料：

groups <- data.frame(
  violation = rep(c("violation.mean", "violation.sd"), each = 5),
  xmin = rep(c(1,1.5), each = 5),
  xmax = rep(c(2,3), each = 5),
  ymin = rep(c(1,2), each = 5),
  ymax = rep(c(1.5, 3), each = 5),
  rect.color = rep(c("darkorange", "darkblue"), each = 5)
)

然后，僅在此處過濾到唯一值，而不是在 ggplot 代碼中

groups <- groups %>%
            group_by(violation) %>%
            unique()

現在，我可以在 aes() 之外的“color”和“fill”中使用“rect.color”的列值，因為 groups$rect.color 現在具有與生成的 geom_rect 元素數量相同的長度。

  geom_rect_pattern(data = groups,
              aes(xmin = xmin - 0.75,
                  xmax = xmax   0.75,
                  ymin = ymin - (sd *0.15),
                  ymax = ymax   (sd *0.15),
                  group = violation,
                  ),
              size= 0.25,
              color = alpha(groups$rect.color, .5),
              fill = alpha(groups$rect.color, .05)

我知道這可能不是實作這一目標的最佳方式，但它確實有效。如果有人有更好的方法或可以對此進行改進，我會接受它作為答案。
