我想使用不同程度的紅色來代表每個時間元素的不同重要性并填充該區域。
示例代碼如下所示。
import matplotlib.pyplot as plt
X_example = np.random.rand(400)
importance_values = np.random.rand(400)
plt.figure(figsize=(13,7))
plt.plot(X_example)
for j in range(len(X_example)):
plt.axvspan(xmin=j, xmax=j 1,facecolor="r",alpha=importance_values[j])

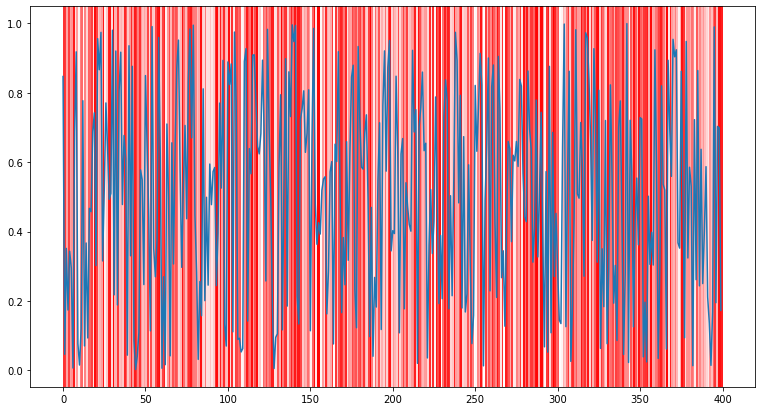

它生成一個圖形，如：
現在我想在這個圖中添加一個顏色圖來表明，例如淺紅色代表低重要性，深紅色代表高重要性，就像這樣：
在我的情況下，我怎么能做到這一點？
uj5u.com熱心網友回復：
一種解決方案是創建一個LinearSegmentedColormap接受顏色串列并將其轉換為 matplotlib colorbar 物件的物件。然后你可以設定“alpha通道”：
import matplotlib.pyplot as plt
import numpy as np
from matplotlib.colors import LinearSegmentedColormap, ListedColormap
from matplotlib.colorbar import ColorbarBase
X_example = np.random.rand(400)
importance_values = np.random.rand(400)
fig, (ax, cax) = plt.subplots(ncols=2, figsize=(8,5), gridspec_kw={'width_ratios': [1, 0.05]})
ax.plot(X_example, color='b')
for j in range(len(X_example)):
ax.axvspan(xmin=j, xmax=j 1,facecolor="r",alpha=importance_values[j])
N = 20 # the number of colors/alpha-values in the colorbar
cmap = LinearSegmentedColormap.from_list(None, ['r' for i in range(N)], N=N)
alpha_cmap = cmap(np.arange(N))
alpha_cmap[:,-1] = np.linspace(0, 1, N)
alpha_cmap = ListedColormap(alpha_cmap, N=N)
cbar = ColorbarBase(cax, cmap=alpha_cmap, ticks=[0., 1],)
cbar.ax.set_yticklabels(["low importance", "high importance"])

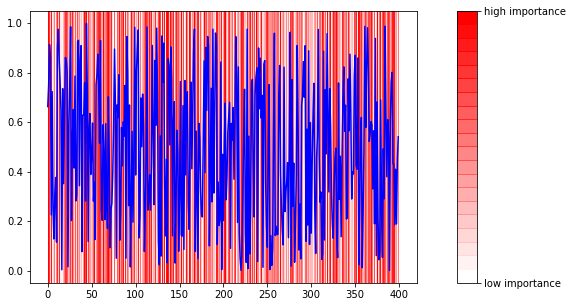

這給出了以下圖，其中顏色條的兩種顏色具有自定義標簽：
uj5u.com熱心網友回復：

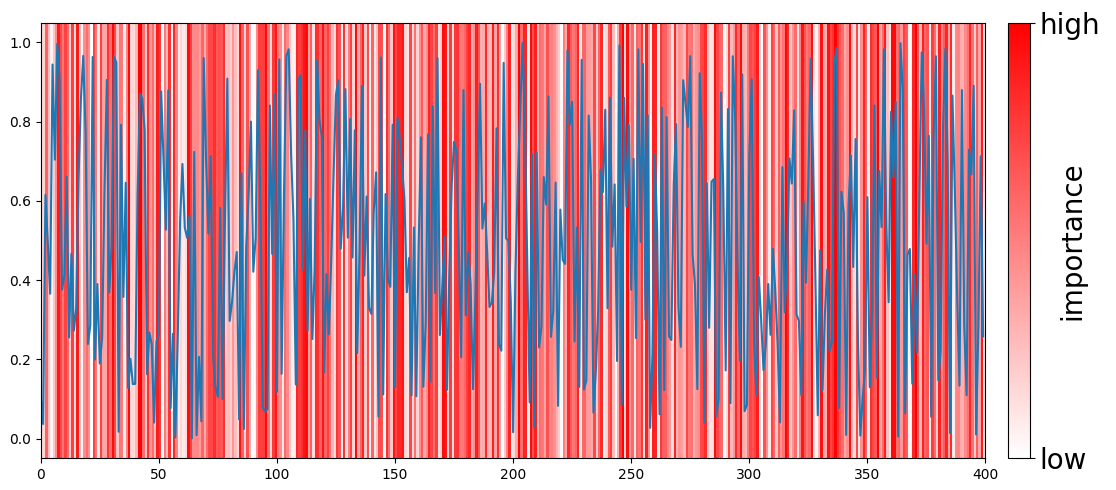

您可以創建一個將紅色與一系列 alpha 值混合的顏色圖：
import matplotlib.pyplot as plt
from matplotlib.colors import LinearSegmentedColormap, to_rgba
from matplotlib.cm import ScalarMappable
import numpy as np
X_example = np.random.rand(400)
importance_values = np.random.rand(400)
fig, ax = plt.subplots(figsize=(12, 5))
ax.plot(X_example)
for j in range(len(X_example)):
ax.axvspan(xmin=j, xmax=j 1, facecolor="r", alpha=importance_values[j])
ax.margins(x=0)
cmap = LinearSegmentedColormap.from_list(None, [to_rgba('r', 0), 'r'])
cbar = plt.colorbar(ScalarMappable(cmap=cmap), ticks=[0, 1], pad=0.02)
cbar.ax.set_yticklabels(["low", "high"], fontsize=20)
cbar.ax.set_ylabel("importance", labelpad=-30, fontsize=20)
plt.tight_layout()
plt.show()
水平顏色條的示例：
cbar = plt.colorbar(ScalarMappable(cmap=cmap), ticks=[0, 1], orientation='horizontal')
cbar.ax.set_xticklabels(["low", "high"], fontsize=20)
cbar.ax.set_xlabel("importance", labelpad=-15, fontsize=20)
