1．阿基米德螺線
阿基米德螺線亦稱“等速螺線”，當一點P沿動射線OP以等速率運動的同時，該射線又以等角速度繞點O旋轉，點P的軌跡稱為“阿基米德螺線”，
阿基米德螺線的笛卡爾坐標方程式為：
r=10*(1+t)
x=r*cos(t * 360)
y=r*sin(t *360)
撰寫如下的HTML代碼，
<!DOCTYPE html>
<head>
<title>阿基米德螺線</title>
<script type="text/javascript">
function draw(id)
{
var canvas=document.getElementById(id);
if (canvas==null)
return false;
var context=canvas.getContext('2d');
context.fillStyle="#EEEEFF";
context.fillRect(0,0,300,300);
context.strokeStyle="red";
context.lineWidth=2;
var dig=Math.PI/32;
context.beginPath();
context.moveTo(150,150);
for (var i=1;i<=256;i++)
{
x=150+5*i*dig*Math.sin(i*dig);
y=150+5*i*dig*Math.cos(i*dig);
context.lineTo(x,y);
}
context.stroke();
}
</script>
</head>
<body onl oad="draw('myCanvas');">
<canvas id="myCanvas" width="300" height="300"></canvas>
</body>
</html>
將上述HTML代碼保存到一個html文本檔案中，再在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中繪制出一條阿基米德螺線，如圖1所示，
圖1 阿基米德螺線
2．李薩如曲線
一個質點同時在X軸和Y軸上作簡諧運動形成的圖形就是李薩如曲線，
李薩如曲線上的每一個點都可以用如下的公式進行表示：
X=A1sin(ω1t+ψ1)
Y=A2sin(ω2t+ψ2)
為繪制李薩如曲線，撰寫如下的HTML檔案，
在程式中，設定 X=R*SIN(n*θ)，Y= R*SIN(k*θ) （0≤θ≤2π）
<!DOCTYPE html>
<head>
<title>李薩如曲線</title>
<script type="text/javascript">
function draw(id)
{
var canvas=document.getElementById(id);
if (canvas==null)
return false;
var context=canvas.getContext('2d');
context.fillStyle="#EEEEFF";
context.fillRect(0,0,450,450);
context.strokeStyle="red";
context.lineWidth=1;
var dig=Math.PI/64;
context.beginPath();
n=0;
b=30;
for (py=50;py<=450;py+=70)
{
n=n+1; k=0;
for (px=50;px<=450;px+=70)
{
k++;
for (var i=0;i<=128;i++)
{
x=px+b*Math.sin(n*i*dig);
y=py-b*Math.sin(k*i*dig);
if (i==0)
{
context.moveTo(x,y);
bx=x; by=y;
}
else
context.lineTo(x,y);
}
context.lineTo(bx,by);
context.closePath();
context.fill();
context.stroke();
}
}
}
</script>
</head>
<body onl oad="draw('myCanvas');">
<canvas id="myCanvas" width="450" height="450"></canvas>
</body>
</html>
將上述HTML代碼保存到一個html文本檔案中，再在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中繪制出6種李薩如曲線，如圖2所示，
圖2 李薩如曲線
由圖2看出，當n=1，k=1時，李薩如曲線為一條直線，如果在Y坐標計算時加上一個相位，如修改為“y=py-b*Math.sin(k*i*dig+Math.PI/4);”，則繪制的李薩如曲線如圖3所示，
圖3 李薩如曲線
3．可設定引數的李薩如曲線
設李薩如曲線上的點（x,y）計算式為：
X=A1sin(mθ)
Y=A2sin(nθ) （0≤θ≤2π）
我們可以設定不同的引數A1、A2、m、n，繪制出不同的李薩如曲線，
撰寫的HTML代碼如下，
<!DOCTYPE html>
<head>
<title>可設定引數的李薩如曲線</title>
<script type="text/javascript">
function draw(id)
{
var canvas=document.getElementById(id);
if (canvas==null)
return false;
var context=canvas.getContext('2d');
context.fillStyle="#EEEEFF";
context.fillRect(0,0,300,300);
context.strokeStyle="red";
context.lineWidth=1;
var dig=Math.PI/64;
context.beginPath();
var a1=eval(document.myForm.A1.value);
var a2=eval(document.myForm.A2.value);
var n=eval(document.myForm.N.value);
var m=eval(document.myForm.M.value);
px=150; py=150;
for (var i=0;i<=128;i++)
{
x=px+a1*Math.sin(m*i*dig);
y=py-a2*Math.sin(n*i*dig);
if (i==0)
{
context.moveTo(x,y);
bx=x; by=y;
}
else
context.lineTo(x,y);
}
context.lineTo(bx,by);
context.closePath();
context.stroke();
}
</script>
</head>
<body>
<form name="myForm">李薩如曲線上的點（x,y）計算式為：<br>
X=A1sin(mθ) <br> Y=A2sin(nθ) （0≤θ≤2π） <br>
A1<input type=number name="A1" value=https://www.cnblogs.com/cs-whut/p/100 size=3>
A2<input type=number name="A2" value=https://www.cnblogs.com/cs-whut/p/100 size=3>
M <input type=number name="M" value=https://www.cnblogs.com/cs-whut/p/3 size=3>
N <input type=number name="N" value=https://www.cnblogs.com/cs-whut/p/5 size=3>
<input type=button value="https://www.cnblogs.com/cs-whut/p/確定" onClick="draw('myCanvas');">
</form><br>
<canvas id="myCanvas" width="300" height="300">
</canvas>
</body>
</html>
在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中，設定相應的引數后，單擊“確定”按鈕，可繪制出相應的李薩如曲線，如圖4所示，
圖4 李薩如曲線
4．由李薩如曲線構成的螺線
在0~6π的螺線上取72個點，在這72個點的位置繪制72個李薩如曲線，并且李薩如曲線隨著R值的變大而逐漸變大，撰寫HTML檔案如下，
<!DOCTYPE html>
<head>
<title>阿基米德螺線和李薩如曲線</title>
<script type="text/javascript">
function draw(id)
{
var canvas=document.getElementById(id);
if (canvas==null)
return false;
var context=canvas.getContext('2d');
context.fillStyle="#EEEEFF";
context.fillRect(0,0,500,300);
context.strokeStyle="red";
context.lineWidth=2;
var r=0;
for (var i=0;i<6*Math.PI;i+=Math.PI/12)
{
r+=3;
px=265+(r+40)*Math.sin(i);
py=150+(r/2+25)*Math.cos(i);
var dig=Math.PI/64;
context.beginPath();
for (var j=0;j<=128;j++)
{
x=px+r/7*Math.sin(j*dig);
y=py-r/14*Math.sin(j*dig+Math.PI/5);
if (j==0)
{
context.moveTo(x,y);
bx=x; by=y;
}
else
context.lineTo(x,y);
}
context.lineTo(bx,by);
context.closePath();
context.stroke();
}
}
</script>
</head>
<body onl oad="draw('myCanvas');">
<canvas id="myCanvas" width="500" height="300"></canvas>
</body>
</html>

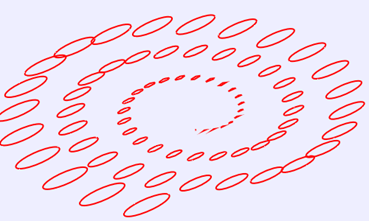

在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中繪制出如圖5所示的由李薩如曲線構成的螺線圖案，
圖5 由李薩如曲線構成的螺線
