適用于
- Windchill PDMLink 6.2至11.2
說明
- 作業流相關物件資料模型
- 關聯查詢作業流相關資料
- 生成類似路由/處理歷史記錄表格的查詢生成器報告
- 使用報告管理生成作業流任務投票和備注資訊報告
- 發現作業流實體相關物件
解決方案
- 作業流物件主要型別
| Object | Class | Table |
|---|---|---|
| Workflow Process | wt.workflow.engine.WfProcess | WFPROCESS |
| WFAssignedActivity | wt.workflow.work.WfAssignedActivity | WFASSIGNEDACTIVITY |
| WFAssignment | wt.workflow.work.WfAssignment | WFASSIGNMENT |
| Workitem/Workflow Task | wt.workflow.work.Workitem | WORKITEM |
- 作業流物件連接關系
| Join | From Table | To Table |
|---|---|---|
| Parent Process Ref | WFASSIGNEDACTIVITY | WFPROCESS |
| Activity Assignment Link | WFASSIGNMENT | WFASSIGNEDACTIVITY |
| Work Item Link | WORKITEM | WFASSIGNMENT |
- 除上述情況，已完成任務的用戶/承擔者/所有者的備注和投票記錄在 WFVOTINGEVENTAUDIT
- Windchill PDMLink 9.0之后， WFVOTINGEVENTAUDIT 表和 WORKITEM 表鏈接關系如下：
- 另外，作業流的主業務物件和作業流物件關系如下
主參考 ：鏈接 ControlBranch --to-- PBO Maste r（例如 WTDocumentMaster ， WTChangeOrder2Master 等）

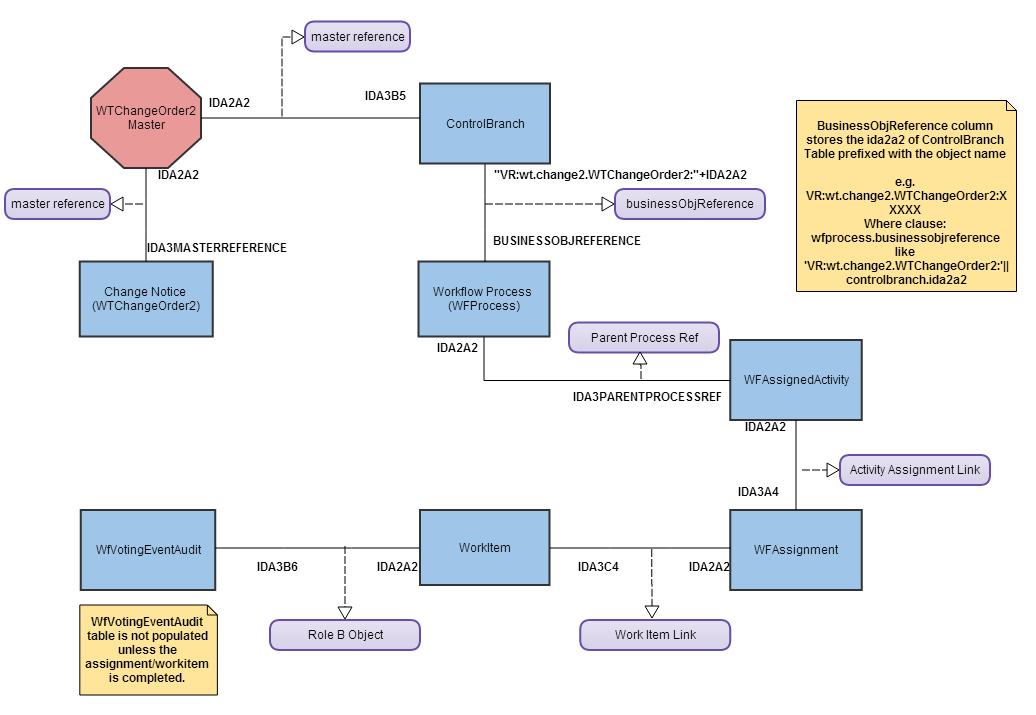

- 更多資訊參考下圖（Here, WTChangeOrder2 is used as an example of PBO）
