背景

逛 sketchfab 網站的時候我看到有很多二維平面轉 3D 的模型例子，于是仿照他們的例子，使用 Three.js + React 技術堆疊，將二維漫畫圖片轉化為三維視覺效果，本文包含的內容主要包括：THREE.Group 層級模型、MeshPhongMaterial 高光網格材質、正弦余弦函式 創建模型移動軌跡等，

效果

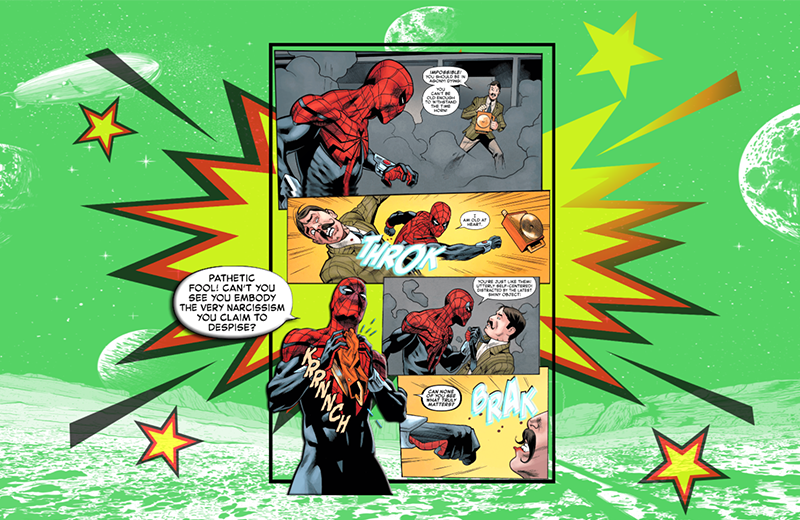

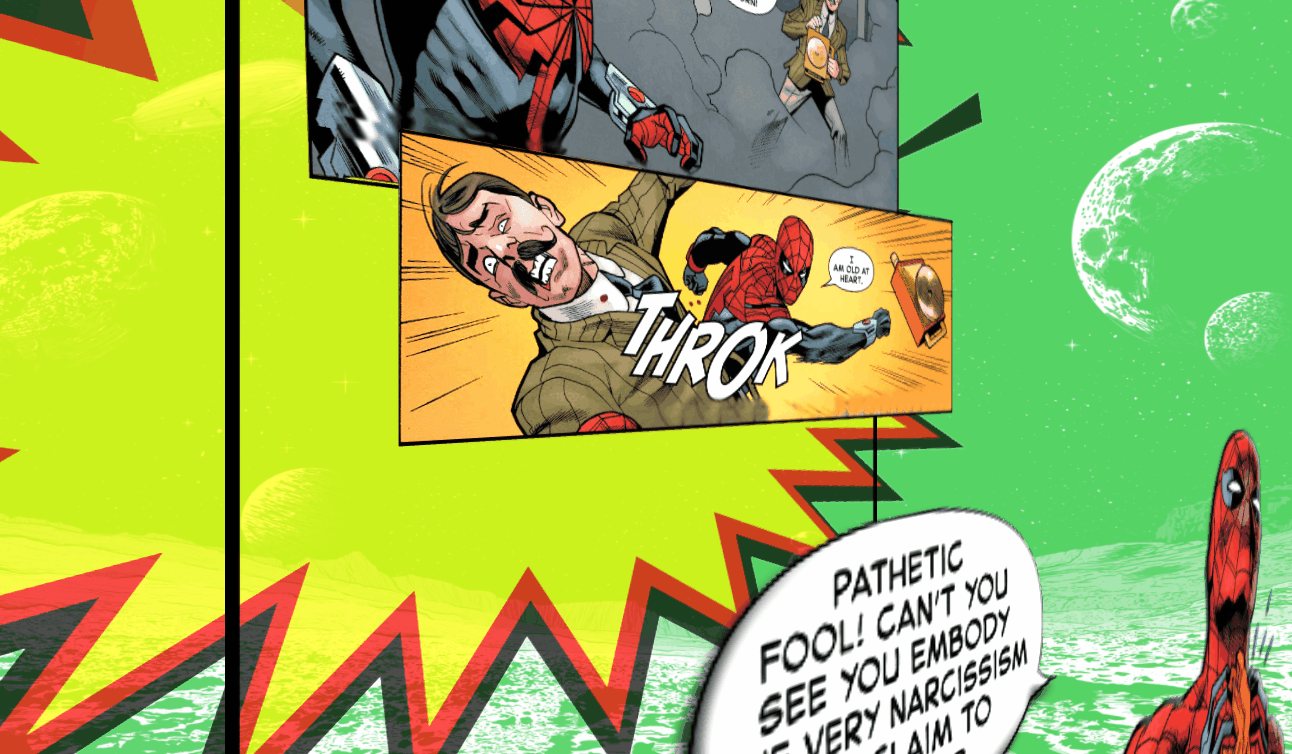

實作效果如 ?? 下圖所示：頁面主要有背景圖、漫畫圖片主體以及 ?? Boom 爆炸背景圖片構成，按住滑鼠左鍵移動模型可以獲得不同視圖，讓圖片在視覺上有 3D 景深效果，

已適配:

?? PC端
?? 移動端

?? 在線預覽：https://dragonir.github.io/3d/#/comic

實作

本文實作比較簡單，和我前面幾篇文章實作基本上是相同的，流程也比較簡單，主要是素材準備流程比較復雜，下面看看具體實作方法，

素材制作

準備一張自己喜歡的圖片作為素材原圖，圖片內容最好可以分成多個層級，以實作 3D 景深效果，本實體中使用的是一張漫畫圖片，剛好可以切分成多個層級，

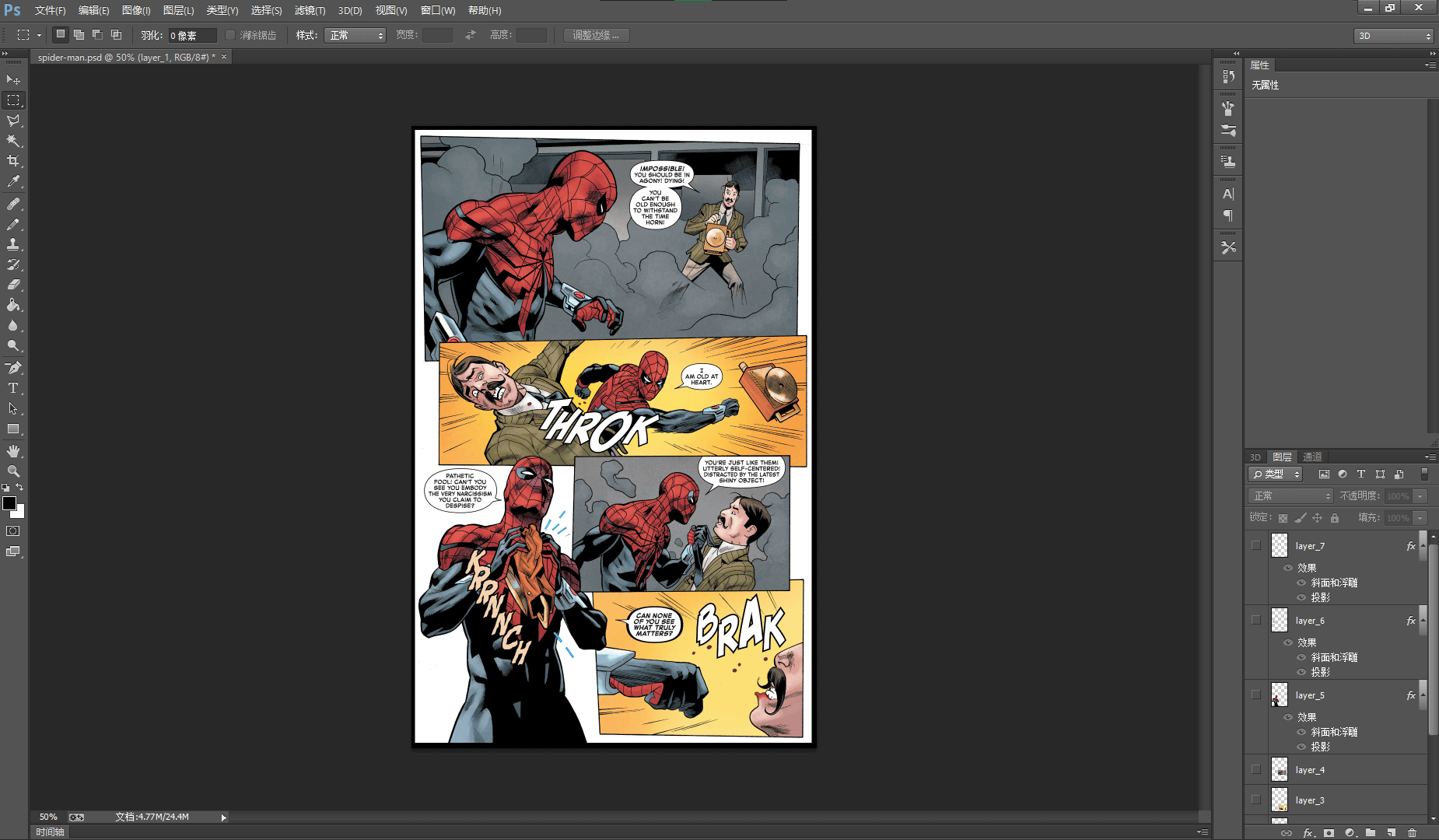

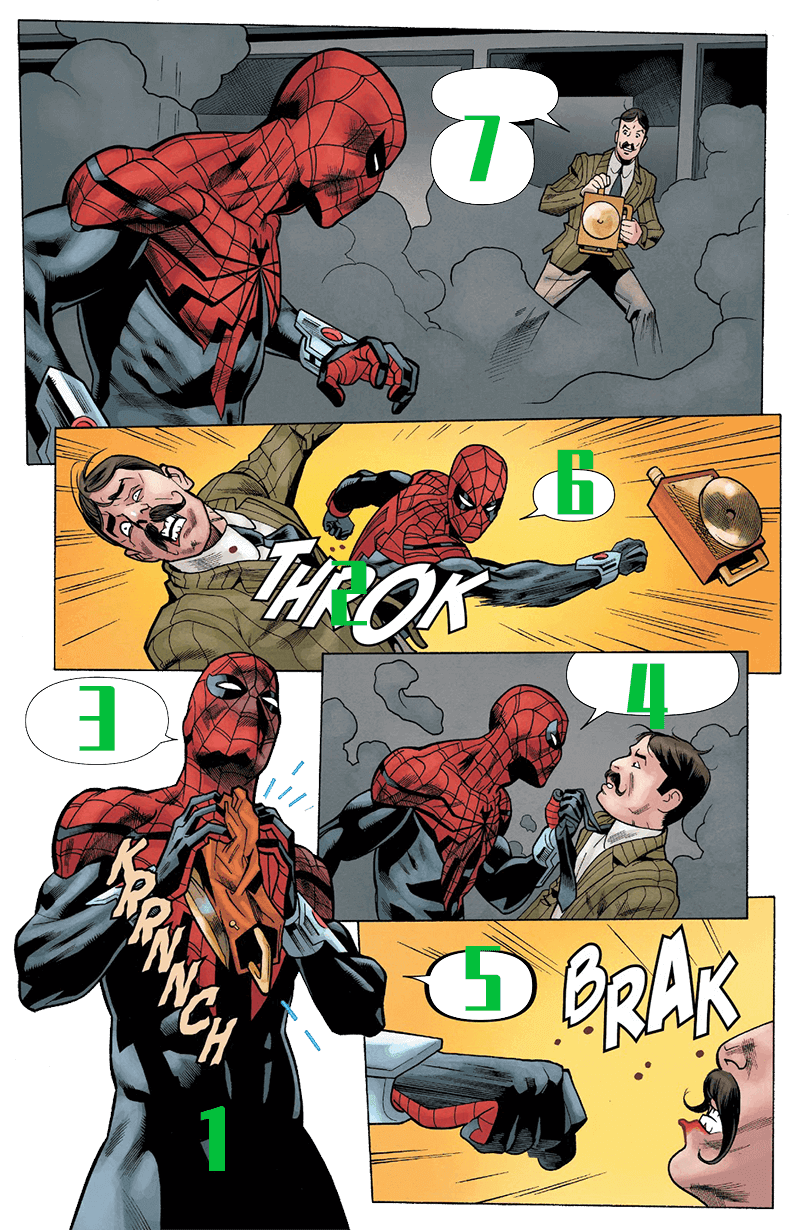

在 Photoshop 中打開圖片，根據自己需要的分層數量，創建若干圖層，并將地圖復制到每個圖層上，然后根據對圖層景深層級的劃分，編輯每個圖層，結合使用魔棒工具和套索工具洗掉多余的部分，然后將每個圖層單獨匯出作為素材，我分為 ?? 如上 7 個圖層，外加一個邊框，一共有 8 個圖層，

資源引入

其中 OrbitControls 用于鏡頭軌道控制、TWEEN 用于鏡頭補間影片，

import React from 'react';
import * as THREE from "three";
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls";
import { TWEEN } from "three/examples/jsm/libs/tween.module.min.js";

場景初始化

初始化渲染容器、場景、攝像機、光源，攝像機初始位置設定為位于偏左方的 (-12, 0, 0)，以便于后面使用 TWEEN 實作翻轉影片效果，

// 場景
container = document.getElementById('container');
renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setPixelRatio(window.devicePixelRatio);
renderer.setSize(window.innerWidth, window.innerHeight);
container.appendChild(renderer.domElement);
scene = new THREE.Scene();
// 添加背景圖片
scene.background = new THREE.TextureLoader().load(background);
// 相機
camera = new THREE.PerspectiveCamera(60, window.innerWidth / window.innerHeight, 0.1, 1000);
camera.position.set(-12, 0, 0);
camera.lookAt(new THREE.Vector3(0, 0, 0));
// 直射光
light = new THREE.DirectionalLight(0xffffff, 1);
light.intensity = .2;
light.position.set(10, 10, 30);
light.castShadow = true;
light.shadow.mapSize.width = 512 * 12;
light.shadow.mapSize.height = 512 * 12;
light.shadow.camera.top = 100;
light.shadow.camera.bottom = - 50;
light.shadow.camera.left = - 50;
light.shadow.camera.right = 100;
scene.add(light);
// 環境光
ambientLight = new THREE.AmbientLight(0xdddddd);
scene.add(ambientLight);

創建漫畫主體

首先創建一個 Group，用于添加圖層網格，然后遍歷圖層背景圖片陣列，在回圈體中創建每個面的網格，該網格使用平面立方體 PlaneGeometry，材質使用物理材質 MeshPhysicalMaterial，對每個網格位置設定相同的x軸和y軸值和不同的z軸值以創建景深效果，最后將 Group 添加到場景 Scene 中，

var layerGroup = new THREE.Group();
let aspect = 18;
for (let i=0; i<layers.length; i++) {
  let mesh = new THREE.Mesh(new THREE.PlaneGeometry(10.41, 16), new THREE.MeshPhysicalMaterial({
    map: new THREE.TextureLoader().load(layers[i]),
    transparent: true,
    side: THREE.DoubleSide
  }));
  mesh.position.set(0, 0, i);
  mesh.scale.set(1 - (i / aspect), 1 - (i / aspect), 1 - (i / aspect));
  layerGroup.add(mesh);
  // 文字
  if (i === 5) {
    mesh.material.metalness = .6;
    mesh.material.emissive = new THREE.Color(0x55cfff);
    mesh.material.emissiveIntensity = 1.6;
    mesh.material.opacity = .9;
  }
  // 會話框
  if (i === 6) {
    mesh.scale.set(1.5, 1.5, 1.5);
    animateLayer = mesh;
  }
}
layerGroup.scale.set(1.2, 1.2, 1.2);

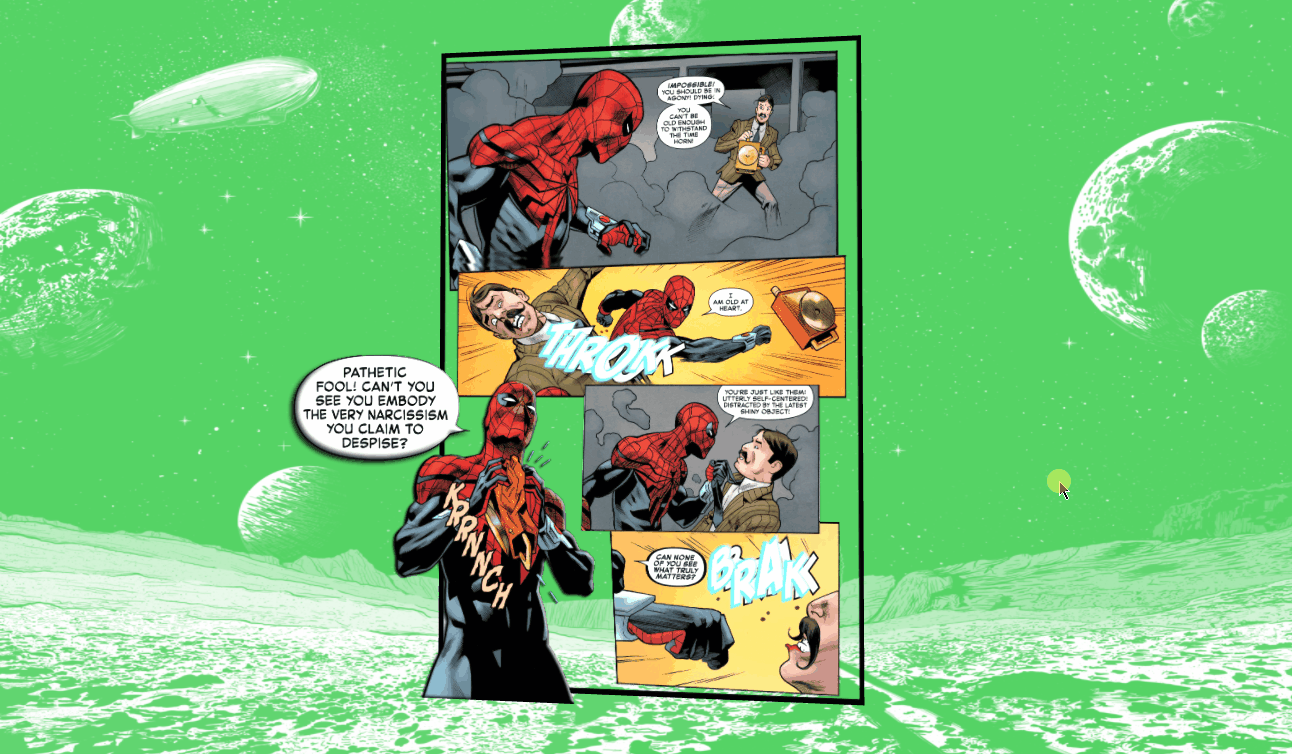

到這一步，實作效果如下圖所示：

`??` THREE.Group 層級模型

將具有相同主體的網格可以通過 Group 合并在一起，以便于提高運行效率，Three.js 層級模型 Group 的基類是 Object3D，它是 Three.js 中大部分物件的基類，提供了一系列的屬性和方法來對三維空間中的物體進行操縱，如可以通過 .add(object) 方法來將物件進行組合，該方法將物件添加為子物件，

但最好使用 Group 來作為父物件，因為 Group 相比較Object3D 更語意化，可以使用 Group 作為點、線、網格等模型的父物件，用來構建一個層級模型，

創建Boom背景

為了加強視覺效果，我添加了一個?? Boom 爆炸圖形平面作為背景，用滑鼠移動的時候隨著光線的變化，可以看到該圖案有金屬漸變效果，這種效果主要是通過高光材質 MeshPhongMaterial 的 specular 和 shininess 屬性實作的，

const boom = new THREE.Mesh(new THREE.PlaneGeometry(36.76, 27.05), new THREE.MeshPhongMaterial({
  map: new THREE.TextureLoader().load(boomImage),
  transparent: true,
  shininess: 160,
  specular: new THREE.Color(0xff6d00),
  opacity: .7
}));
boom.scale.set(.8, .8, .8);
boom.position.set(0, 0, -3);
layerGroup.add(boom)
scene.add(layerGroup);

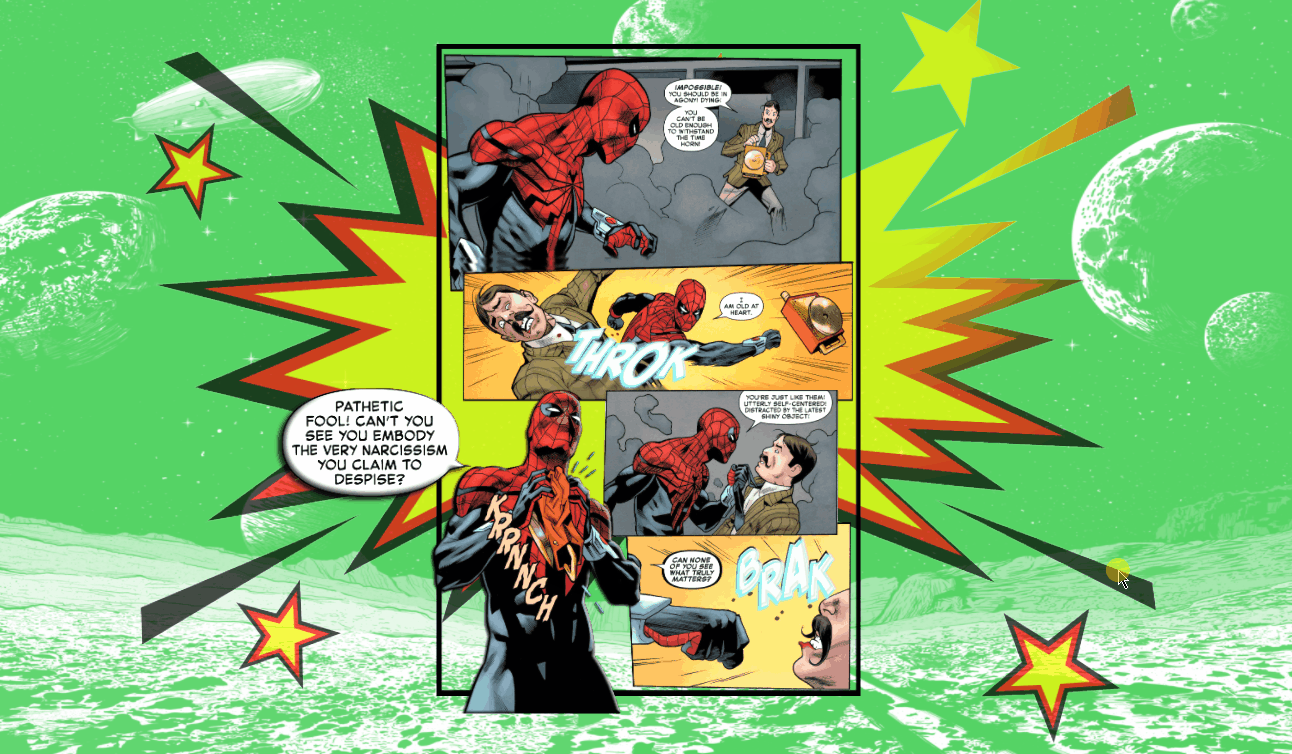

添加后效果：

`??` MeshPhongMaterial 高光網格材質

MeshPhongMaterial 是一種用于具有鏡面高光的光澤表面的材質，該材質使用非物理的 Blinn-Phong 模型來計算反射率，與 MeshLambertMaterial 中使用的 Lambertian 模型不同，該材質可以模擬具有鏡面高光的光澤表面，如涂漆木材，

建構式：

MeshPhongMaterial(parameters: Object)

parameters：可選，用于定義材質外觀的物件，具有一個或多個屬性，材質的任何屬性都可以從此處傳入(包括從Material繼承的任何屬性)，

特殊屬性：

.emissive[Color]：材質的放射光顏色，基本上是不受其他光照影響的固有顏色，默認為 黑色，
.emissiveMap[Texture]：設定發光貼圖，默認值為 null，放射貼圖顏色由放射顏色和強度所調節，
.emissiveIntensity[Float]：放射光強度，調節發光顏色，默認為 1，
.envMap[TextureCube]：環境貼圖，默認值為 null，
.isMeshPhongMaterial[Boolean]：用于檢查此類或派生類是否為 Phong 網格材質，默認值為 true，
.lightMap[Texture]：光照貼圖，默認值為 null，
.lightMapIntensity[Float]：烘焙光的強度，默認值為 1，
.reflectivity[Float]：環境貼圖對表面的影響程度，默認值為 1，有效范圍介于 0（無反射） 和 1（完全反射） 之間，
.refractionRatio[Float]：空氣的折射率除以材質的折射率，折射率不應超過 1，默認值為 0.98，
.shininess[Float]：.specular 高亮的程度，越高的值越閃亮，默認值為 30，
.skinning[Boolean]：材質是否使用蒙皮，默認值為 false，
.specular[Color]：材質的高光顏色，默認值為 0x111111 的顏色 Color，這定義了材質的光澤度和光澤的顏色，
.specularMap[Texture]：鏡面反射貼圖值會影響鏡面高光以及環境貼圖對表面的影響程度，默認值為 null，

?? 使用 Phong 著色模型計算著色時，會計算每個像素的陰影，與 MeshLambertMaterial 使用的 Gouraud 模型相比，該模型的結果更準確，但代價是犧牲一些性能，

鏡頭控制、縮放適配、影片

鏡頭補間影片，鏡頭切換到正確位置，

Animations.animateCamera(camera, controls, { x: 0, y: 0, z: 20 }, { x: 0, y: 0, z: 0 }, 3600, () => { });

鏡頭控制，本示例中顯示了模型平移以及水平垂直旋轉的角度，以達到最好的預覽效果，

controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(0, 0, 0);
controls.enableDamping = true;
controls.enablePan = false;
// 垂直旋轉角度限制
controls.minPolarAngle = 1.2;
controls.maxPolarAngle = 1.8;
// 水平旋轉角度限制
controls.minAzimuthAngle = -.6;
controls.maxAzimuthAngle = .6;

螢屏縮放適配，

window.addEventListener('resize', () => {
  camera.aspect = window.innerWidth / window.innerHeight;
  camera.updateProjectionMatrix();
  renderer.setSize(window.innerWidth, window.innerHeight);
}, false);

對于會話框圖層網格，我給它添加了在一條光滑曲線上左右移動的影片效果，主要是通過修改它在 x 軸和 y 軸上的 position 來實作的，

function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
  controls && controls.update();
  TWEEN && TWEEN.update();
  // 會話框擺動影片
  step += 0.01;
  animateLayer.position.x = 2.4 + Math.cos(step);
  animateLayer.position.y = .4 + Math.abs(Math.sin(step));
}

`??` 正弦余弦函式創建模型移動軌跡

使用 step 變數并在函式 Math.cos() 和 Math.sin() 的幫助下，創建出一條光滑的軌跡，step+= 0.01 定義的是球的彈跳速度，

到此，本示例的完整實作都描述完畢了，大家感興趣的話，可以動手試著把自己喜歡的圖片改造成 3D 視圖，拜托，使用 Three.js 這樣展示圖片超酷的好嗎！ ??

?? 完整代碼：https://github.com/dragonir/3d/tree/master/src/containers/Comic

總結

本文知識點主要包含的的新知識：

THREE.Group 層級模型
MeshPhongMaterial 高光網格材質
正弦余弦函式 創建模型移動軌跡

想了解場景初始化、光照、陰影、基礎幾何體、網格、材質及其他 Three.js 的相關知識，可閱讀我往期文章，轉載請注明原文地址和作者，如果覺得文章對你有幫助，不要忘了一鍵三連哦 ??，
