BIM模型輕量化顯示地圖引擎、BIM模型檔案轉換引擎、BIM在線編輯器是BIM模型輕量化的核心技術，具有一定的技術門檻，易景空間ESMap本著開放的精神，把核心技術提供給廣大的BIM開發者，使得開發者即使沒有掌握任何圖形技術，也能輕松開發強大的BIM應用，

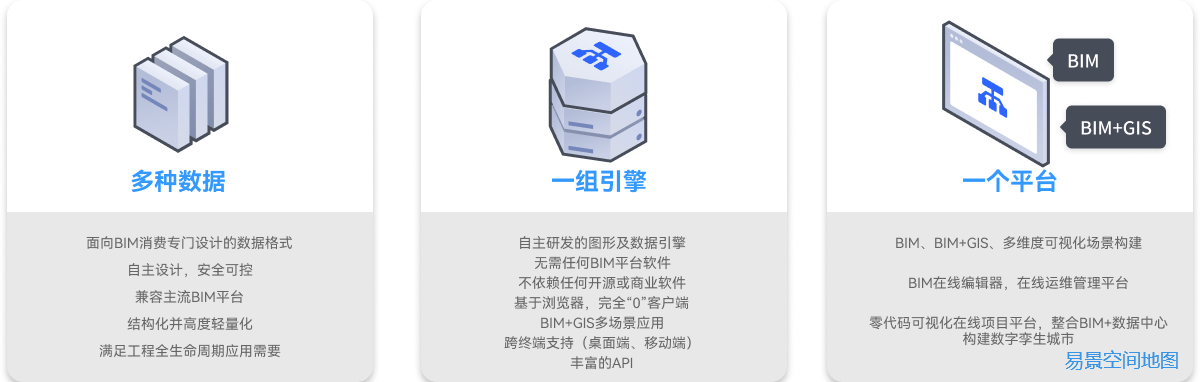

伴隨著互聯網的發展，越來越多的BIM用戶希望在Web端直接瀏覽三維模型、大屏可視開發、園區建筑管理等，傳統的BIM應用程式都基于桌面客戶端，且需要較高的計算機配置：高頻CPU、大記憶體、獨立顯卡，在從桌面端走向Web端、移動端的程序中，由于受瀏覽器計算能力和記憶體限制等方面的影響，基于桌面的對模型的資料組織和消費方式必須做出相應調整，即需要更多的使用三維模型輕量化技術對模型進行深度處理，三維模型輕量化主要包括三個方面：BIM模型輕量化顯示地圖引擎、BIM模型檔案轉換引擎、BIM在線編輯器，
BIM模型輕量化顯示地圖引擎

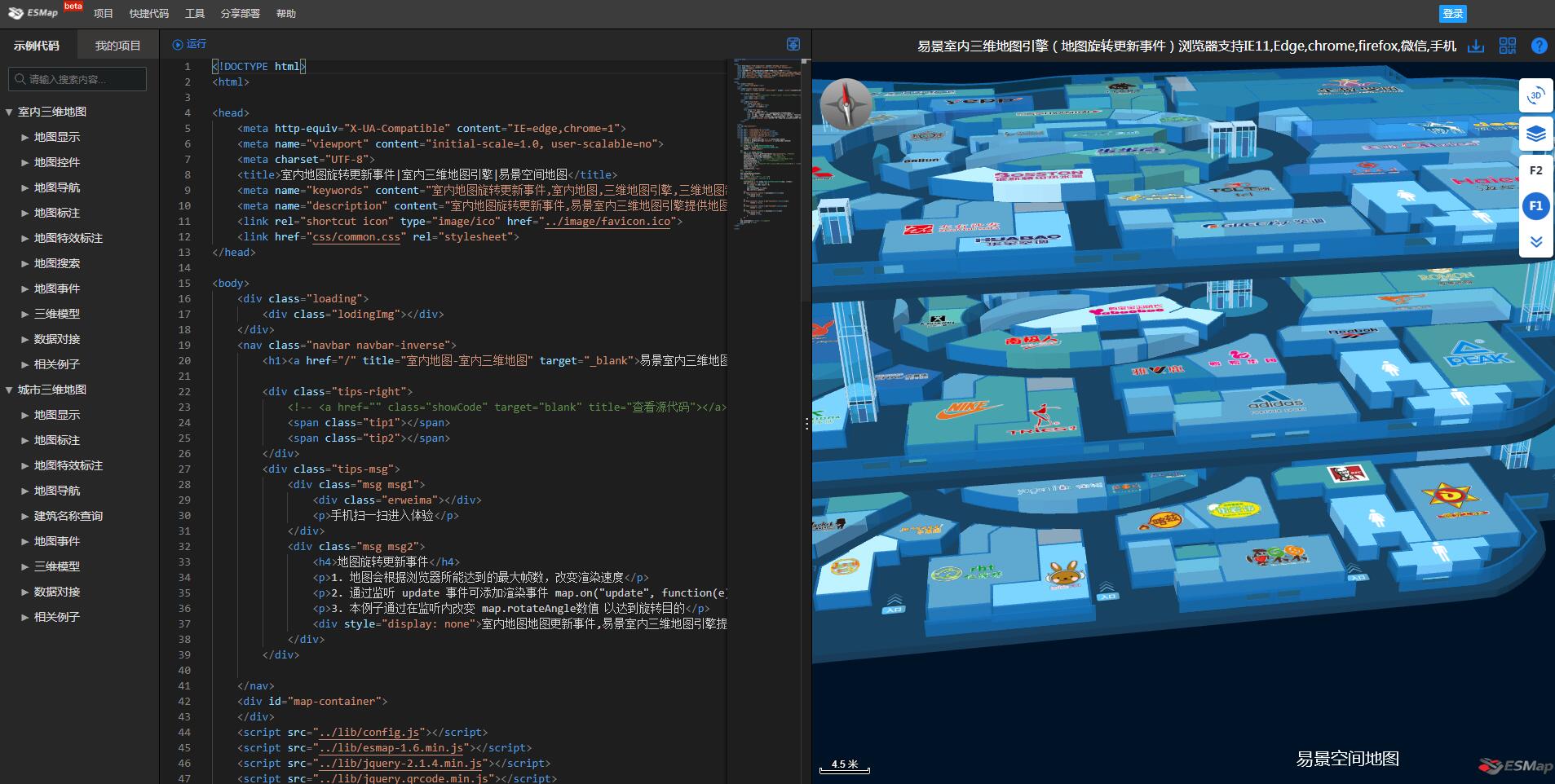

易景空間ESMAP地圖引擎基于HTML5框架、WEBGL協議制作，解決了地圖跨平臺顯示問題，同時支持二三維地圖切換，三維模型加載，縮放、旋轉、點擊等事件，可根據應用場景快速接入和使用，地圖引擎具有輕量化、跨平臺顯示、室內外一體化顯示、動態可視化展示等特點，
ESMAP地圖引擎通過資料分類、模型優化、異步加載等方式保證地圖的加載效果，確保地圖加載速度快，回應及時，對運行環境要求更低，為用戶提供更好的地圖使用體驗，地圖引擎在下載完成資料后PC平臺上<3秒加載顯示出地圖，手機上<5秒顯示出地圖，
ESMAP地圖引擎采用了圖層的管理模式，支持文字標注、圖片標注、定位標注等標注數量不少于1000個同時加載顯示；支持地圖上小型三維模型數量不少于1000個；支持地圖上三維模型影片數量不少于500個同時展示；地圖單層/多層切換顯示速度<1秒；導航路徑規劃速度<2秒，
由于地圖引擎的顯示全部在前端PC和手機上，所以服務器不存在并發壓力，地圖加載完成后，地圖引擎通過WEBGL渲染完成后，資料都在記憶體中，地圖的旋轉、縮放功能都能保證流暢的操作，操作回應時間<1秒，
ESMAP地圖引擎提供豐富的SDK介面檔案，保證開發者對三維地圖各種功能的快速開發和呼叫，包含三維地圖的基礎顯示資訊、地圖控制元件、地圖示注、地圖導航、地圖搜索、地圖常用事件等，

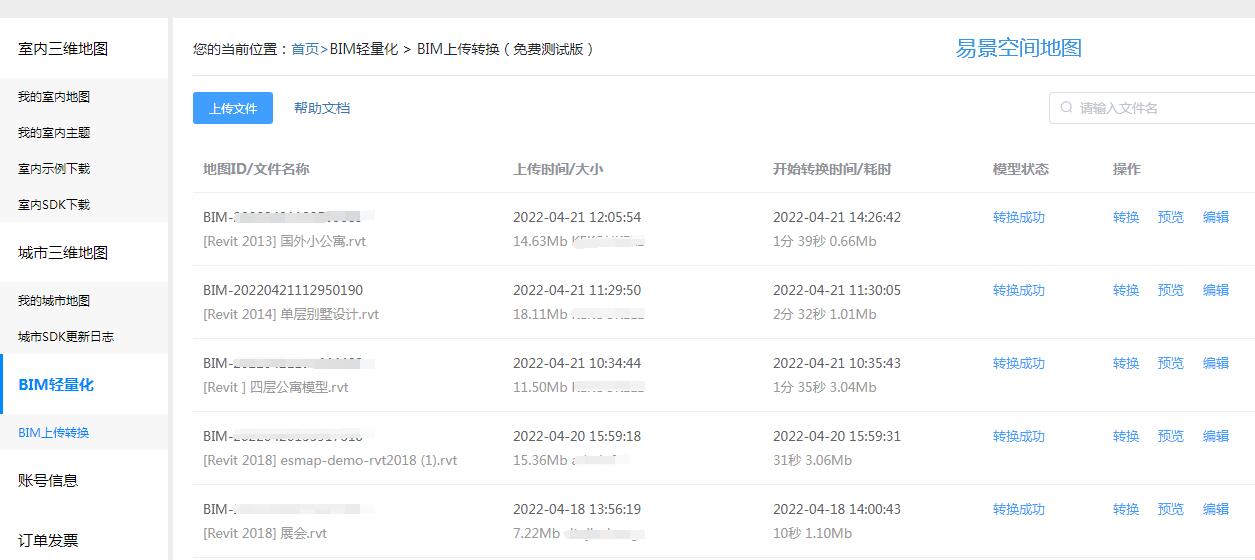

BIM模型檔案轉換引擎
基于桌面的BIM三維模型大多數采用單檔案或幾個檔案來存盤模型資訊，比如幾何資訊、材質資訊、紋理貼圖及屬性，這樣的組織方式便于桌面程式管理，也便于用戶之間以檔案的方式傳輸資料，但單個大檔案卻不利于網路端傳輸，尤其是從服務器端下載一個三維模型，使其在瀏覽器中顯示，一方面，大的檔案傳輸需要更多的等待時間，另一方面，用戶需等待模型下載完成后才能決議顯示， 沒有人愿意等待，因此，我們易景空間ESMAP定義了適合網路傳輸的大模型組織方式，把原始的模型檔案轉換為適合網路傳輸和輕量化顯示的檔案格式，
我們易景空間ESMAP主要從以下幾個方面設計BIM模型輕量化轉換：
1）規則幾何體提取
在模型轉換程序中，把具有規則形狀的幾何物件進行提取表達，大的模型一般會存在很多規則的幾何體，比如圓柱、正方體等，使用規則幾何體的識別演算法可以大大減少幾何體的數量，減少模型的大小，也能減少顯示時GPU的占用，
2）幾何唯一性表達
剩余的非規則幾何體中，把具有相同形狀的幾何物件進行唯一性表達，大的建筑模型一般會存在相同幾何的多份拷貝，而實際上可以用相同的幾何描述不同的構件，比如門、窗等，使用相似體的識別演算法可以大大減少幾何體的數量，只需要存盤一份物件，其它構件直接關聯過來，相似性越多，則可以大大減少資料空間，
3）資料壓縮
資料壓縮可以大大減少網路傳輸時間，尤其對于json、幾何和屬性資料，gzip演算法可以達到幾倍的壓縮率，
BIM在線編輯器

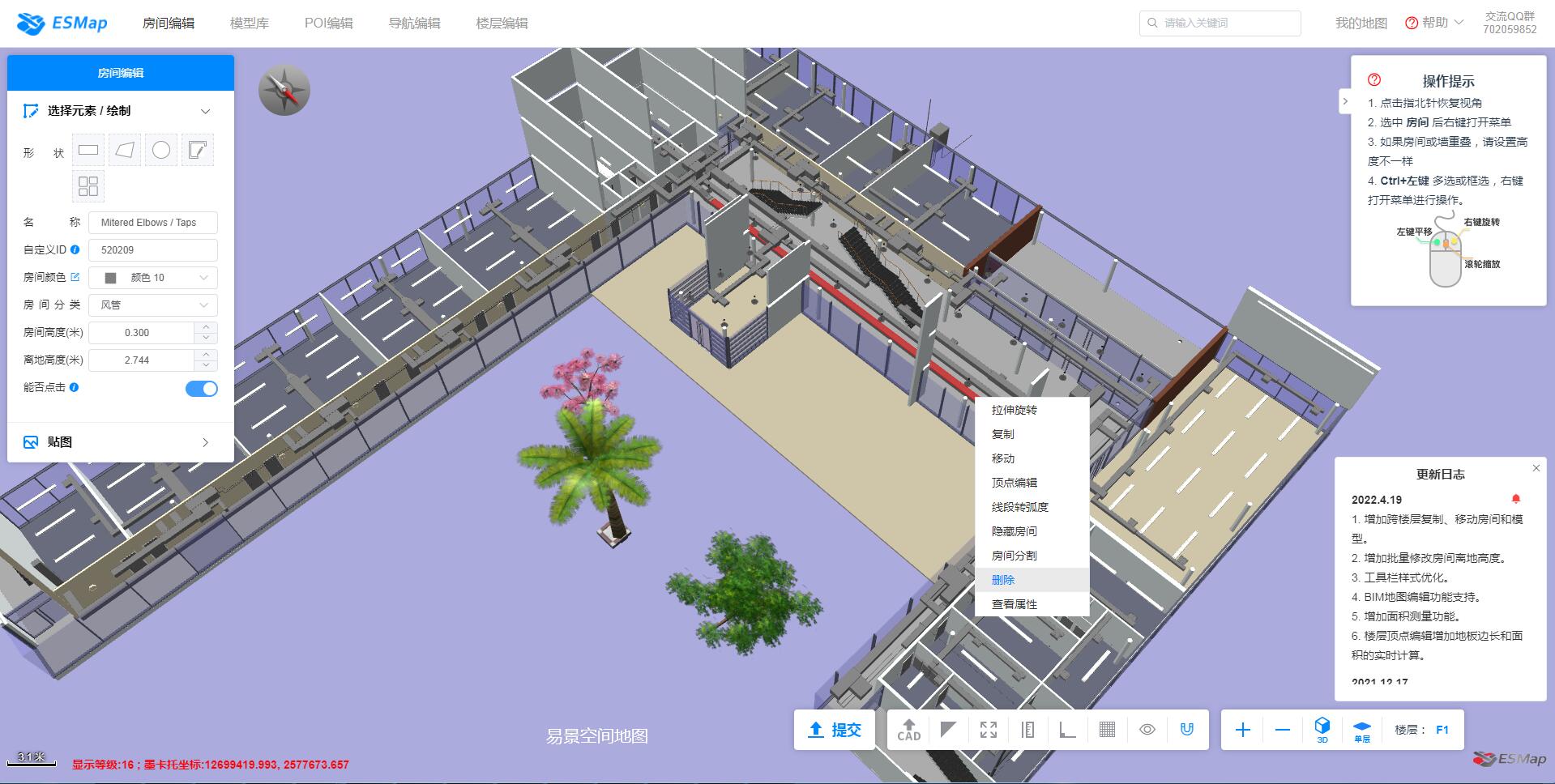

1) 房間編輯
用戶可以通過地圖編輯器對地圖建筑進行繪制，并可對房間的基本資訊，包括名稱、顏色、分類、高度等資訊進行編輯，同時也可以對房間添加貼圖，使各個房間顯示不同的貼圖示識，方便辨識，也可在對應的房間上添加攝像頭、樹木等建筑模型，可在后期對這些建筑進行點擊事件操作，
2) 模型編輯
用戶可以通過地圖編輯器對BIM地圖進行使用3dmax模型庫的模型進行美化，直接可以拖放公用模型庫的模型到BIM地圖上，也可以洗掉原有的BIM模型，實時編輯實時生效，
3) 導航編輯

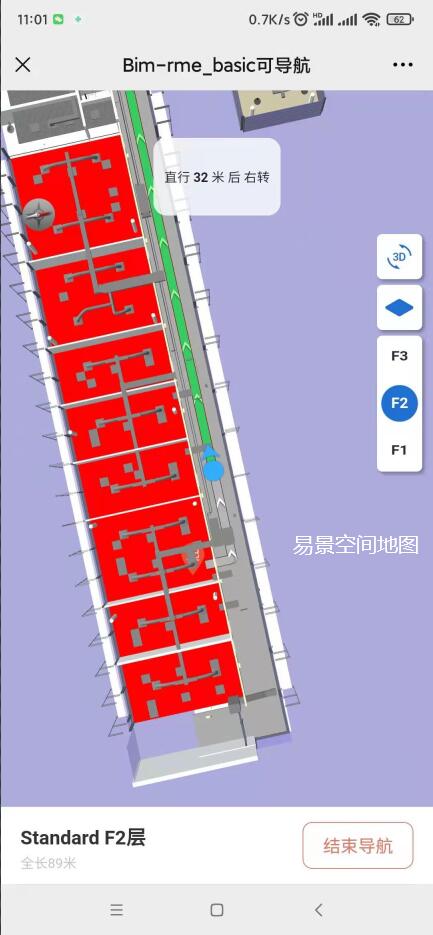

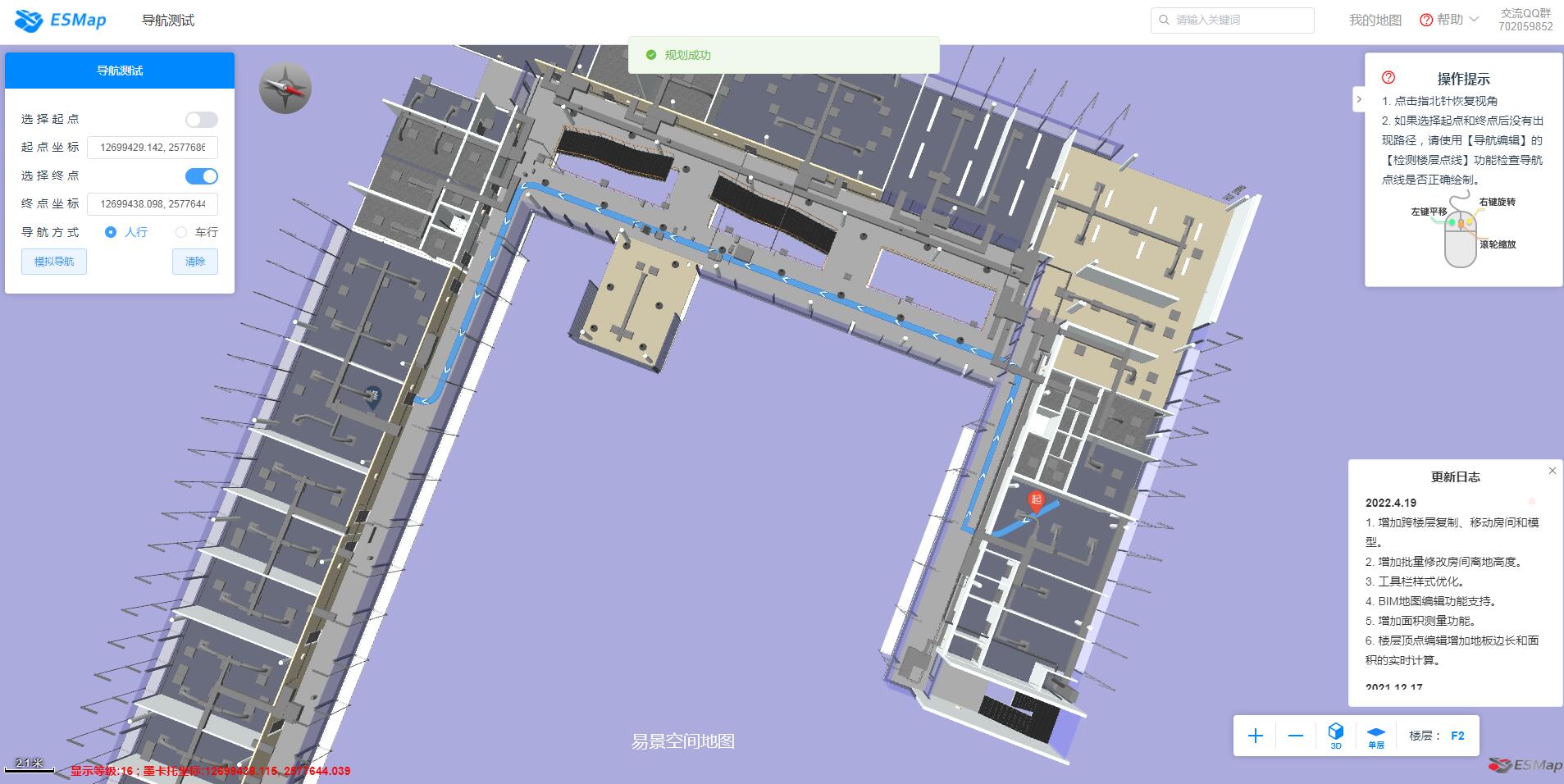

在BIM地圖上使用導航編輯功能，可以為BIM地圖提供路徑規劃、模擬導航、真實定位導航服務，可以直接使用微信小程式進行訪問地圖，然后進行小程式導航服務，用戶無需安裝任何軟體，導航操作中設定該地圖的所有用戶可以通過的路徑，并可選擇單向通行或者雙向通行，設定完成后，地圖即可實作路徑導航功能，可在導航測驗中試驗導航效果并進行優化調整，
BIM輕量化廠家對比
我們易景空間ESMAP提供的BIM技術是市場上提供后續地圖維護+地圖可視化+數字孿生的廠家，我們采用獨特的BIM輕量化專利演算法，極高的壓縮比為大家提供了快速的訪問速度，BIM在線編輯器為大家提供了如何維護和美化地圖的方案，BIM在線開發平臺為大家做自己的可視化系統提供充分的服務，一站式解決BIM從頭到尾的整個生命周期提供服務，
經過我們經量化后的BIM，自動識別樓層，按樓層進行分層展示，轉換后體積大約在原先的1/10左右，重復和規則的構件越多，我們輕量化壓縮率就更高，我們的地圖引擎3秒左右開始顯示BIM地圖，多執行緒極速裝載，同時也方便在上面進行二次應用開發，
通過與其它BIM廠家進行分析對比，使大家可以清楚的對比看到我們易景空間地圖的技術優勢，而且提供的很多服務，是其它家沒有的，
| 廠家一bimface | 廠家二品茗CCBIM | 易景空間BIM | |
|---|---|---|---|
| 上傳BIM檔案云輕量化 | 支持 | 支持 | 支持 |
| BIM在線編輯器 | 無 | 無 | 有 |
| BIM室內導航 | 無 | 無 | 有 |
| BIM路徑規劃 | 無 | 無 | 有 |
| BIM添加3dmax模型 | 無 | 無 | 有 |
| 提供SDK二次開發 | 支持 | 無 | 支持 |
| 檔案1：（14.4M） | |||
| 傳輸大小 | 5.3M | 10M | 4.6M |
| 資源大小 | 17.7M | 35M | 13.9M |
| 顯示完成時間 | 5.5秒 | 5.5秒 | 3秒 |
| 真實壓縮比=（檔案大小/傳輸大小） | 2.7倍 | 1.44倍 | 3.13倍 |
| 檔案2：（84.6M） | |||
| 傳輸大小 | 15.4M | 34.3M | 2.6M |
| 資源大小 | 53.1M | 109M | 12.6M |
| 顯示完成時間 | 7.69秒 | 8.8秒 | 4.29秒 |
| 真實壓縮比=（檔案大小/傳輸大小） | 5.49倍 | 2.46倍 | 32倍 |

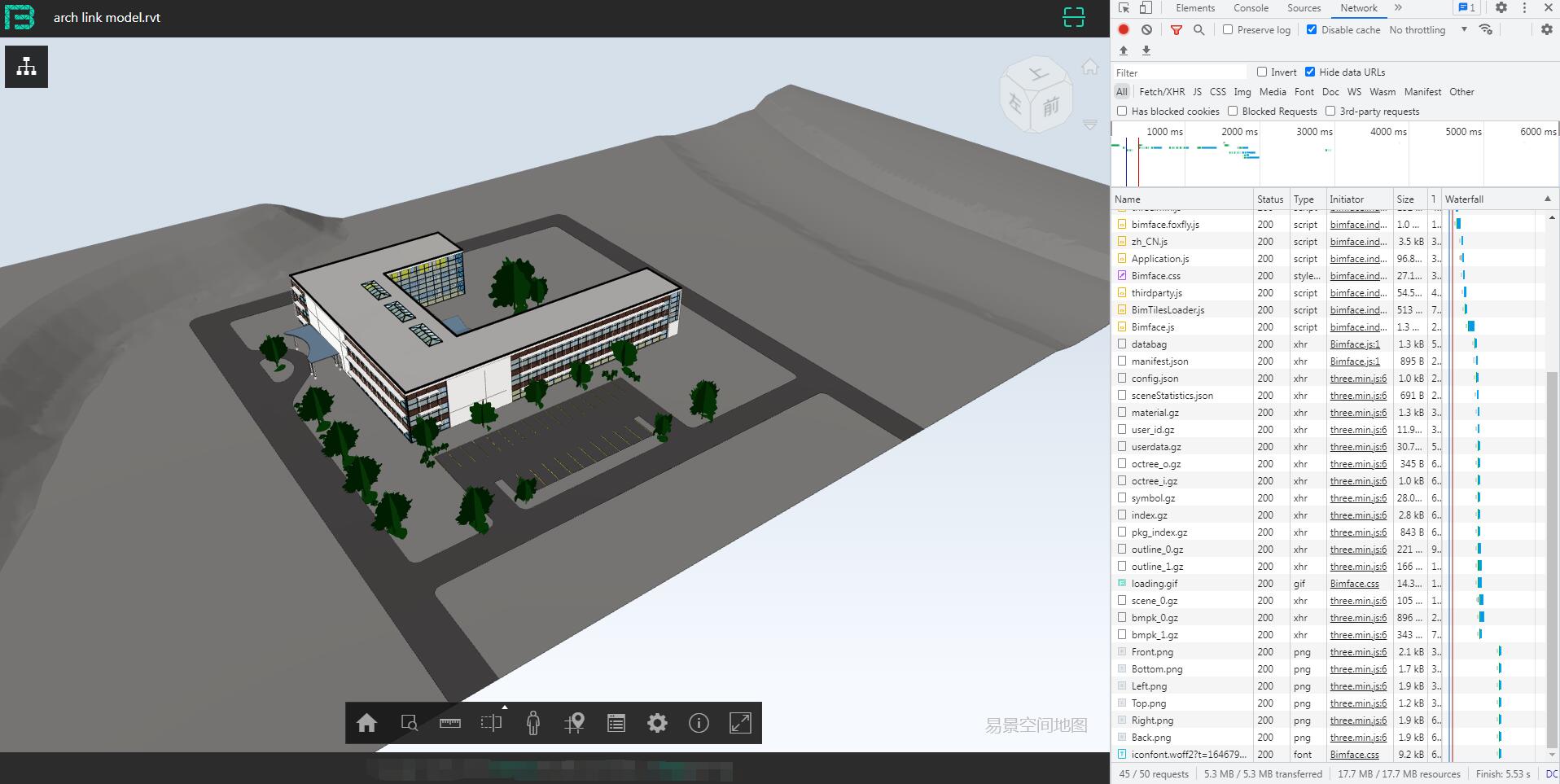

對比一個arch link model.rvt檔案，原始檔案14.4M大小
廠家一bimface：資源17.7M 傳輸5.3M 顯示完成時間5.5秒

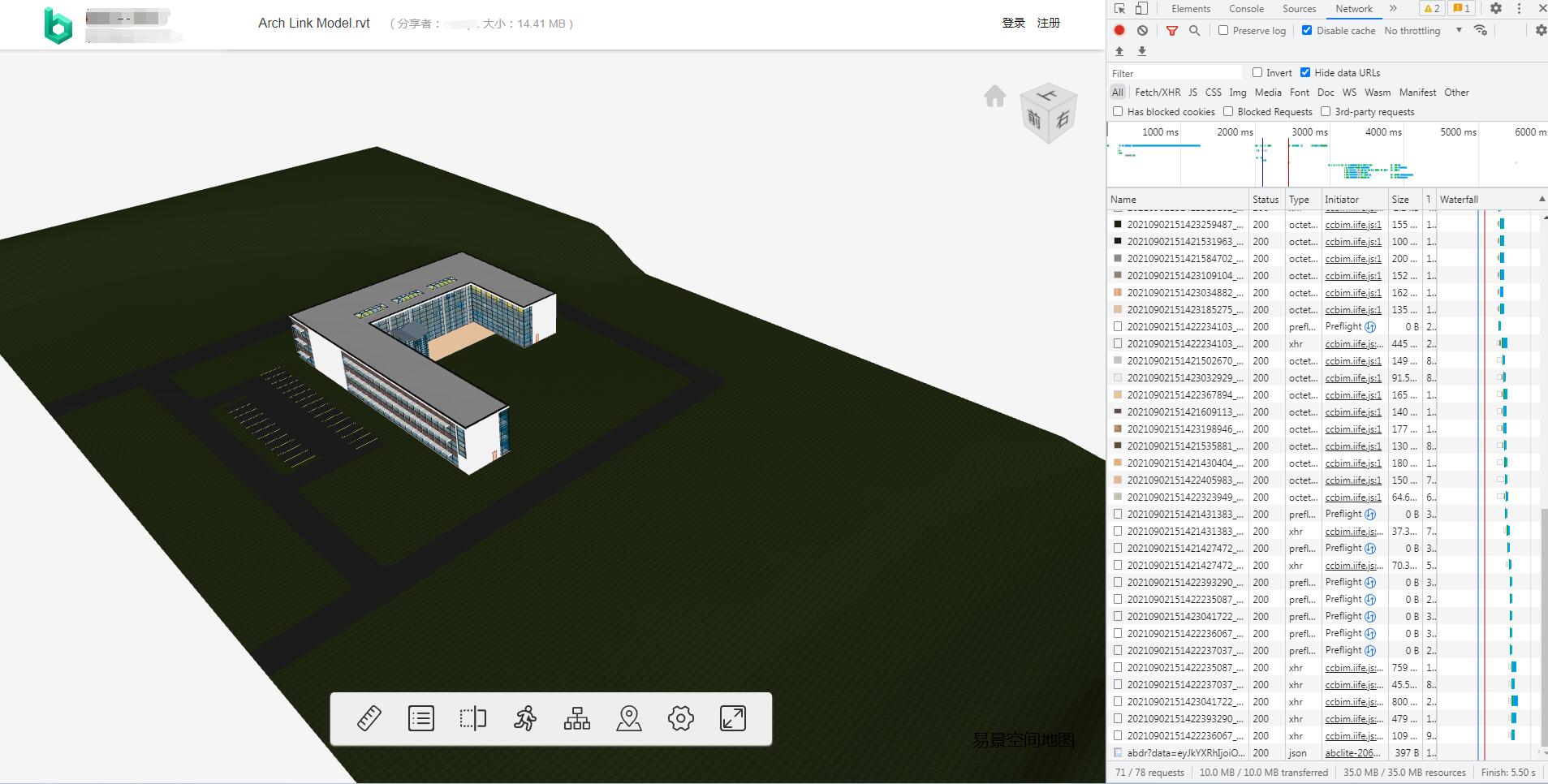

廠家二品茗CCBIM：資源35M 傳輸10M 顯示完成時間5.5秒

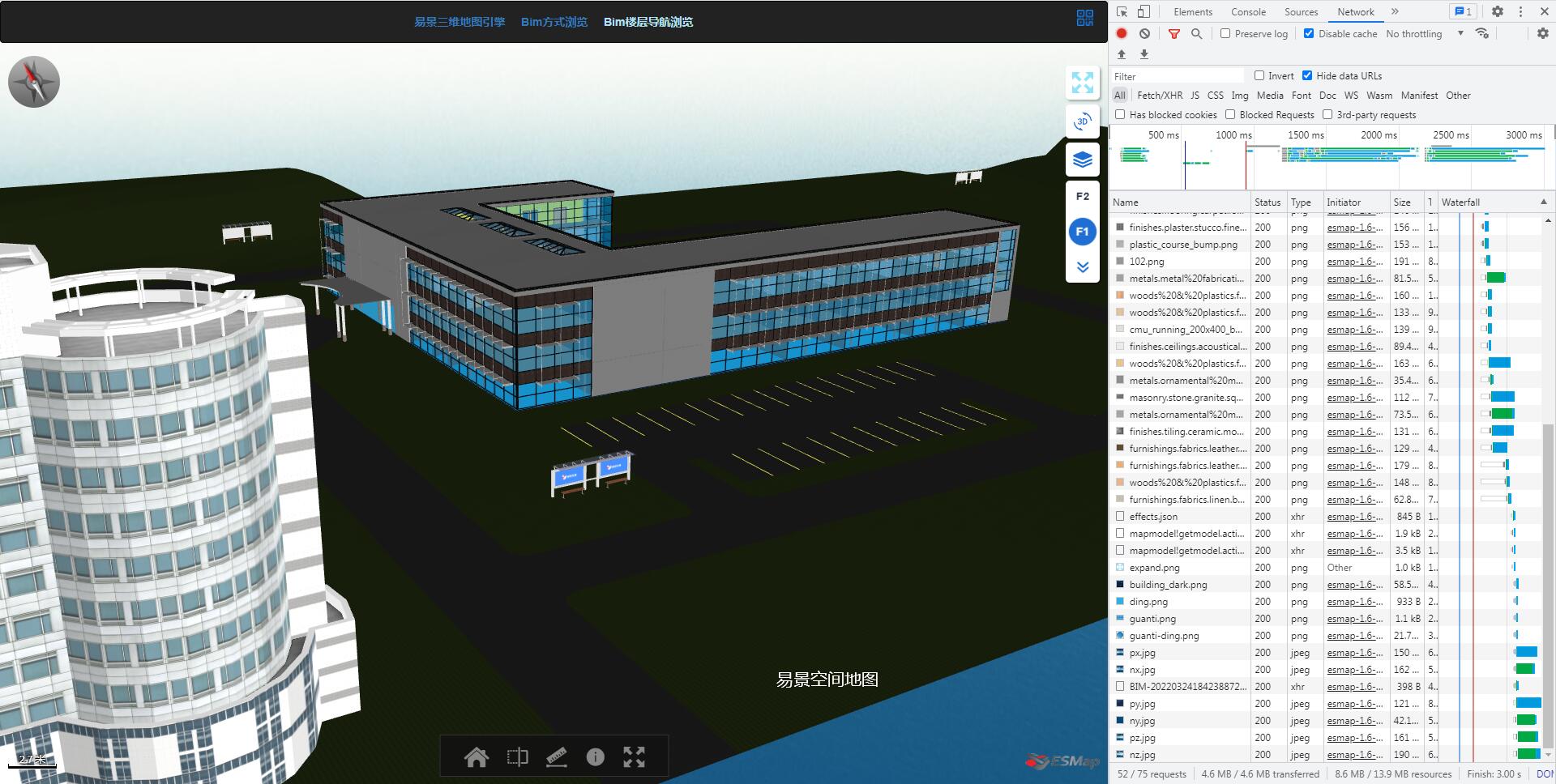

易景空間BIM：資源13.9M 傳輸4.6M 顯示完成時間3秒

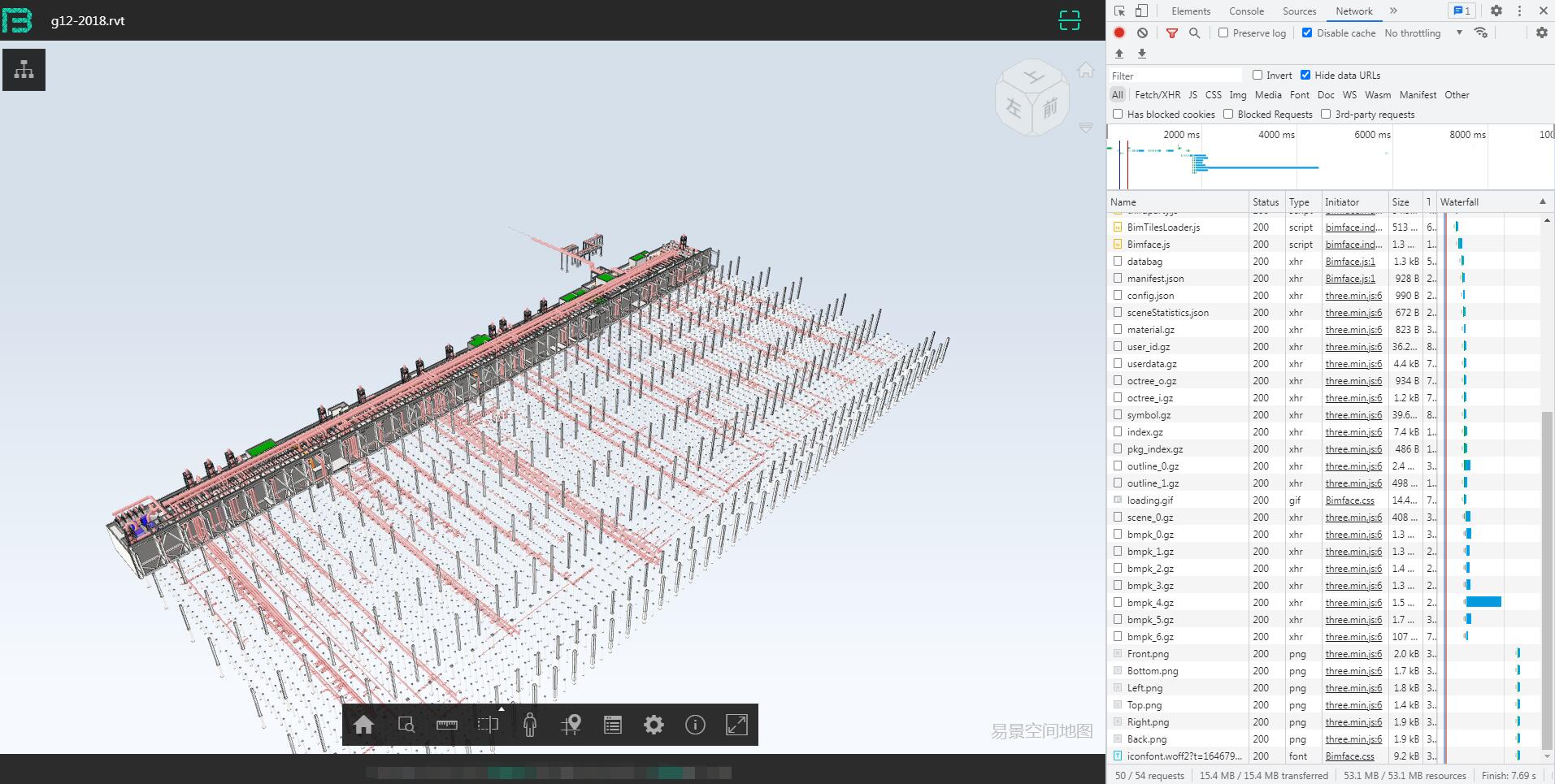

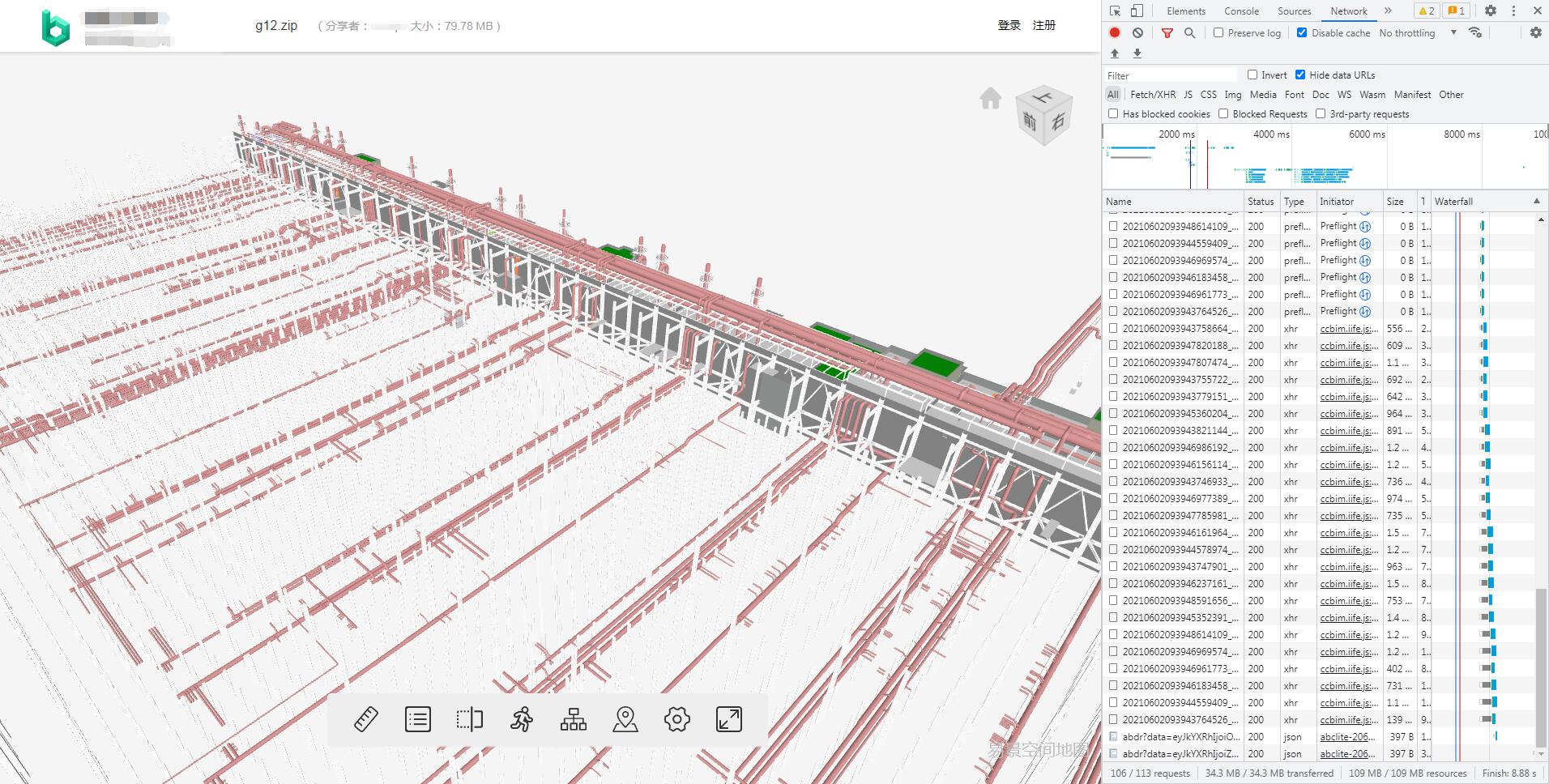

對比另外一個管線g12-2018.rvt檔案，原始檔案84.6M大小
廠家一bimface：資源53.1M 傳輸15.4M 顯示完成時間7.69秒
廠家二品茗CCBIM：資源109M 傳輸34.3M 顯示完成時間8.8秒

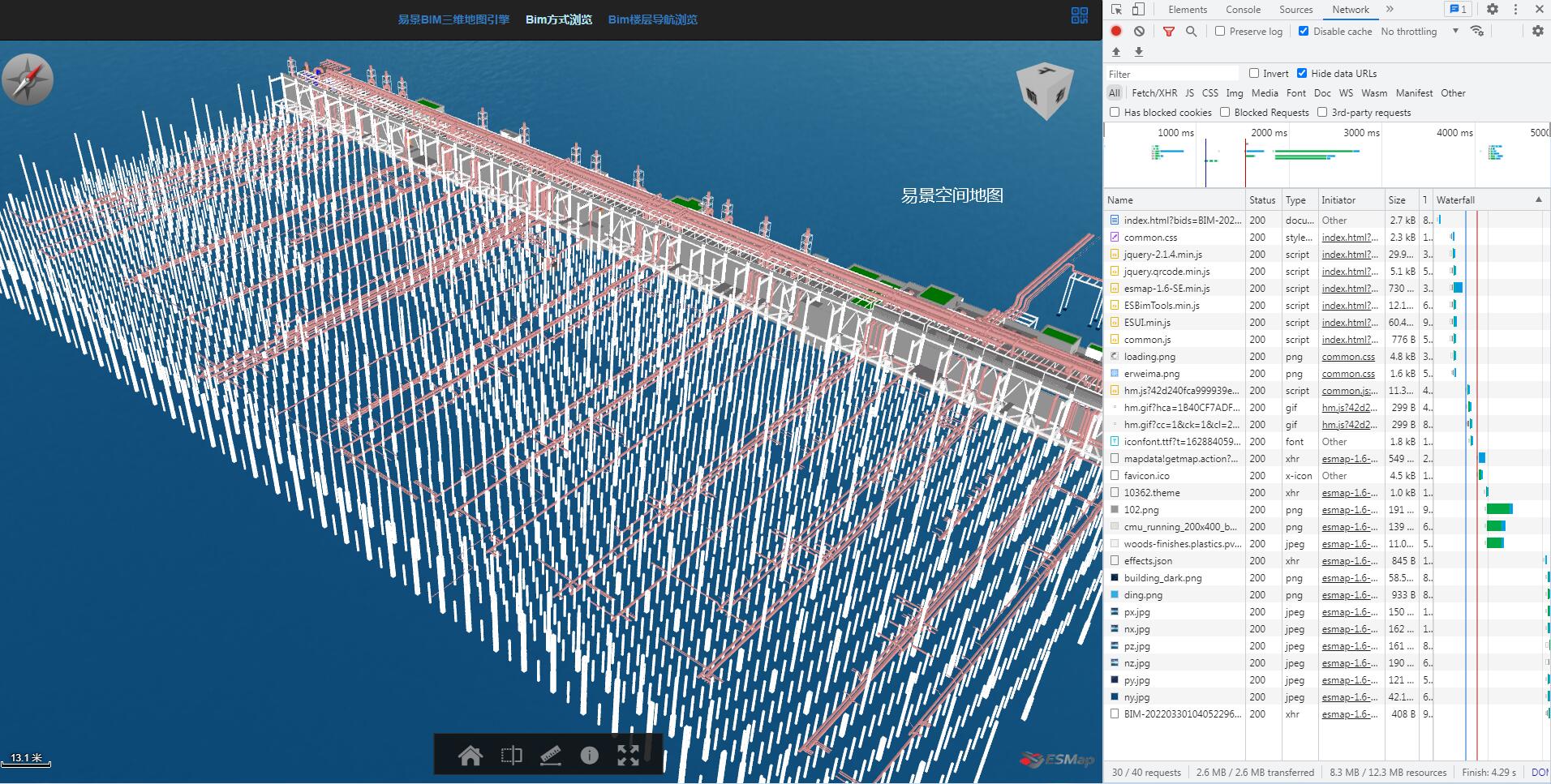

易景空間BIM：資源12.3M 傳輸2.6M 顯示完成時間4.29秒
歡迎大家來測驗使用易景空間地圖的BIM輕量化服務，
