OSI 模型不是一套規則，而更像是一個幫助工程師表征系統的模型，RS485介面很好地包含在OSI 模型的前三層中，總線的實際實作在應用層中進行了表征，這一層涵蓋了設備使用的地址或命令集以及資料的解釋，它還包括設計人員期望獲得多少資料，以及對總線本身的控制，
例如，CUI Devices 編碼器RS485介面的應用程式將是從設備請求絕對位置的主機，當主機發送編碼器的位置命令（地址）時，編碼器以兩個完整位元組回應，然后主機解密這些位元組以了解絕對位置是什么，同時確定發送命令的頻率以及它想要將它們發送到哪些設備，簡單來說，應用層就是RS-485總線的實作，

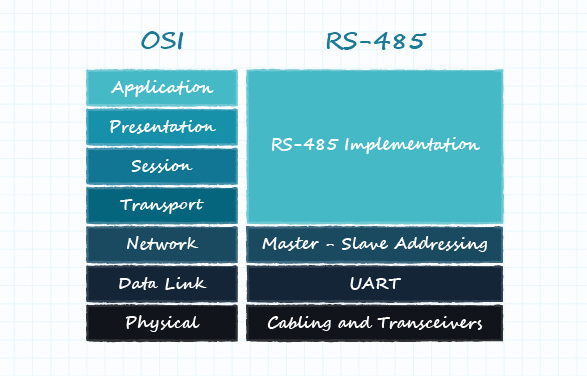

圖12：完全定義的 OSI 模型
由于RS-485標準僅定義了具有尋址要求的物理和資料鏈路層，因此應用層可以采用各種專有或開放的通信協議，工程師可以采用現有的協議，例如Modbus協議，或者他們可以為他們的應用定義自己的傳輸協議，比如使用CUI Devices 的編碼器使用非常簡化的尋址結構來斷言設備，從而實作快速周轉和最短處理時間，每個編碼器的地址只有一個位元組的高六位，低兩位是命令，這允許編碼器在來自主機的單個位元組后開始回應，從而確保快速周轉時間，這在運動控制應用中至關重要，
