作者： zyl910

一、緣由

Html5畫布（Canvas）的背景關系（Context2D）提供globalCompositeOperation屬性，可用于控制圖形的繪制時的合成模式，
查了一下檔案，發現多達共有26種合成模式，且文字介紹很簡略，部分模式看不太懂，
于是我撰寫了一個功能豐富的演示頁面，能夠隨時調整globalCompositeOperation等繪制引數，且有詳細資訊文本框能用于分析像素合成的計算演算法的等，使用該頁面，能夠很好的學習這26種合成模式，
本文重點介紹演示頁面的功能，及開發程序中的問題處理，下一篇文章將介紹合成模式的計算演算法，

二、合成說明與功能設計

2.1 MDN檔案說明

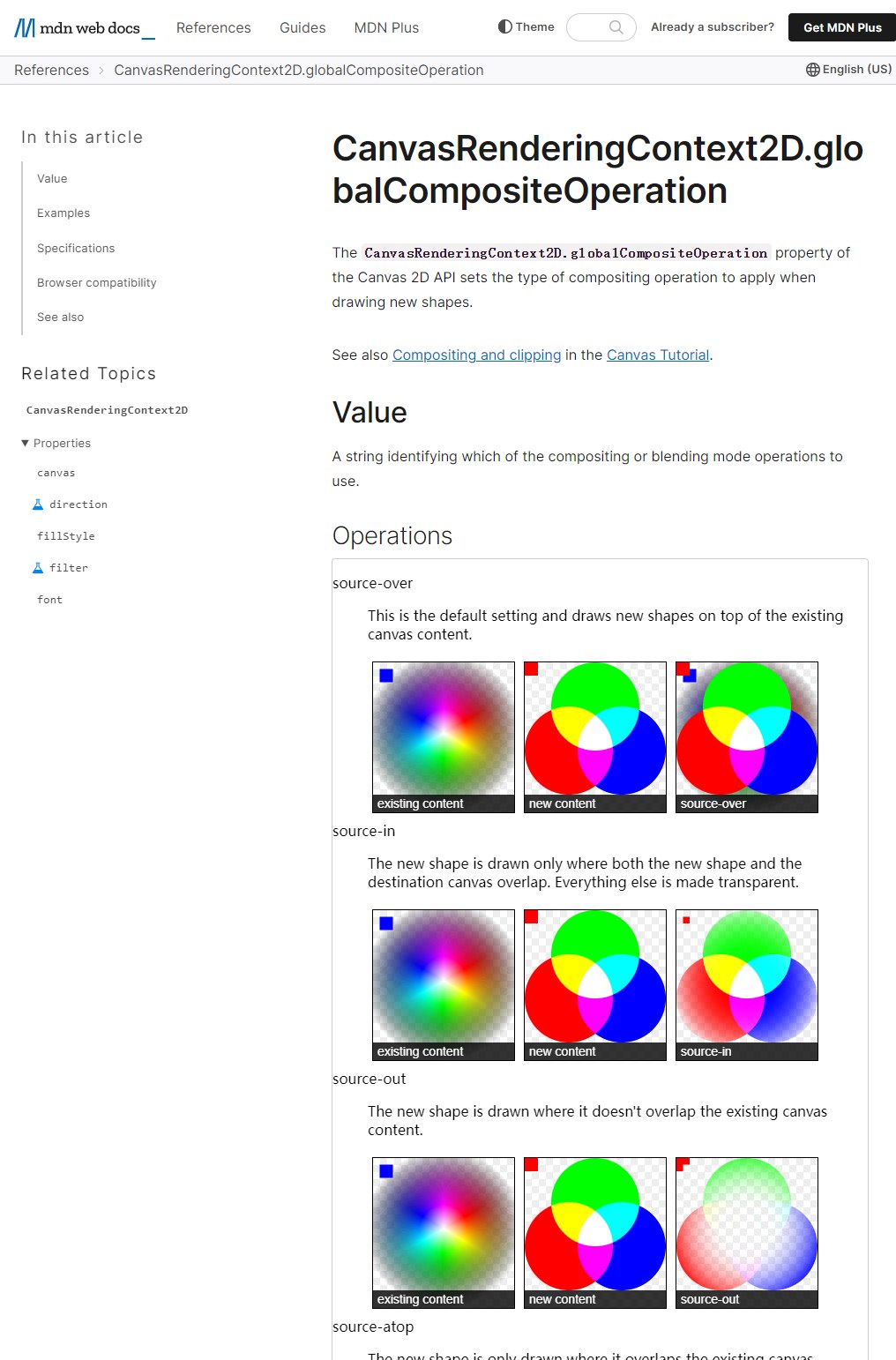

下圖是MDN的globalCompositeOperation屬性的說明檔案的截圖，可見，對于每一種合成模式，只是用一段話做一下簡介而已，

檔案上共列出了26種合成模式：

source-over
source-in
source-out
source-atop
destination-over
destination-in
destination-out
destination-atop
lighter
copy
xor
multiply
screen
overlay
darken
lighten
color-dodge
color-burn
hard-light
soft-light
difference
exclusion
hue
saturation
color
luminosity

還好每一種模式都配了一張圖片范例，讓人稍微有一點頭緒，
每一種合成模式的附圖，由3張子圖片所組成，分別是“existing content”（現有內容）、“new content”（新內容）、“[name]”（合成模式的名稱，如“source-over”），即將“子圖1（existing content）”的上面繪制“子圖2（new content）”時，該合成模式的處理結果是“子圖3（[name]）”，
每個子圖的左上角區域，還有一個小范例，演示了藍紅方塊的合成結果，注意是在藍色方塊（子圖1：existing content）的上面繪制紅色方塊（子圖2：new content）的，且紅色方塊向左上角偏移了一點點，這樣便于觀察非重疊時的合成情況，

該檔案的后半部分，提供了一段簡單的JavaScript范例代碼，演示了xor合成模式，摘錄：

const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');

ctx.globalCompositeOperation = 'xor';

ctx.fillStyle = 'blue';
ctx.fillRect(10, 10, 100, 100);

ctx.fillStyle = 'red';
ctx.fillRect(50, 50, 100, 100);

這段范例代碼簡潔明了，演示了globalCompositeOperation的用法，但有一個小問題——它繪制的藍紅方塊的位置關系為“藍色在紅色的左上側”，于是先前附圖里“紅色在藍色的左上側”不同，不利于對比分析之前的說明，
于是我感覺有可開發一個新的演示頁面，使紅藍方塊的位置關系與檔案一致，并提供合成模式的下拉框，便于隨時切換合成模式，觀察合成結果，

2.2 統一術語

MDN檔案為了使文章更好懂，盡量減少專業術語，便采用了 “existing content”、“new content”這樣淺顯的名詞，
但這也帶來一些麻煩，因為該領域的專業資料是用專業術語的，用專業術語才能使邏輯上更清晰，例如 source-over、destination-over 等合成模式的名稱，

常用術語是這3個——

Source（源）：待繪制的內容，一般縮寫為“S”，即MDN檔案里的子圖1“existing content”（現有內容），
Destination（目標）：繪制的目標，一般縮寫為“D”，即MDN檔案里的子圖2“new content”（新內容），
Output（輸出結果）：合成后的結果，一般縮寫為“O”，即MDN檔案里的子圖3“[name]”（合成模式的名稱，如“source-over”），

使用 Source、Destination等術語，最開始可能會感到比較抽象，但熟悉后，會覺得這些概念很簡潔、實用，
在D（Destination）的基礎上，繪制S（Source）影像，合成模式的運算用“⊙”運算子代替，合成結果為O（Output），那么合成處理可以用以下數學式子來簡潔的表示：

O = D ⊙ S

在很多時候，輸出結果Output與目標Destination（現有內容，existing content）是同一個物件，例如Html5的Canva繪圖，目標（Destination）是現有的背景關系（Context2D），輸出結果（Output）也是該背景關系，只是狀態不同（合成后的結果），
故O與D其實是等價的，只是人們為了突出表達狀態不同，才用到了O，所以很多時候用“D'”來代替“O”，式子為：

D' = D ⊙ S

為了進一步簡寫數學式子，可以將運算子（⊙）與等號（=）寫在一起，即：

D ⊙= S

這類似編程語言的“復合賦值運算子”——將目標變數D與源值S進行運算，運算結果保存在目標變數D里，

2.3 演示頁面功能設計

首先，能顯示跟MDN檔案一樣的紅藍方塊，便于對照檔案，
提供合成模式（globalCompositeOperation）的下拉框，便于隨時切換合成模式，觀察合成結果，
紅藍方塊能自定義顏色值，即提供文本框能隨時修改 Source、Destination 的顏色值，
紅藍方塊支持漸變繪制，即“to”復選框右側的文本框能輸入第2顏色進行漸變，勾選“to”復選框時啟用漸變，未勾選時不漸變，
紅藍方塊支持調整透明度，即“Alpha”復選框右側的文本框能輸入alpha值（值域為 0~1），
為了解決源漸變繪制時Alpha不同問題，提供“SourceUseImage”復選框，當它復選時，會先在一個臨時圖片里繪制好Source，再通過globalCompositeOperation進行繪制，默認復選，
這些復選框及文本框能自動生效，具體來說，當焦點離開文本框時，會自動點擊“Refresh”按鈕，使配置生效，
顯示點擊資訊的坐標及顏色，首先，會在“Current: (0, 0). Destination sample, Source sample.”這一欄顯示這些資訊，如“Current”是當前點擊位置的顏色，其后的括號是點擊坐標，“Destination sample”是對應目標像素的顏色，“Source sample”是對應源像素的顏色，
能顯示點擊像素的詳細資訊，并嘗試給出該合成模式的詳細計算程序，見“Current”欄下側文本框，
除了像MDN檔案那樣顯示紅框在藍框左上的合成結果（compositeOffset）外，還展示同一位置的合成結果（composite），并顯示了合成前的 destination、source 圖，若勾選“SourceUseImage”，還會顯示半透明處理前的source 圖，
在頁面背后放上一份顏色名稱的表格，便于復制顏色名或rgb值，粘貼到自定義顏色值文本框進行測驗，

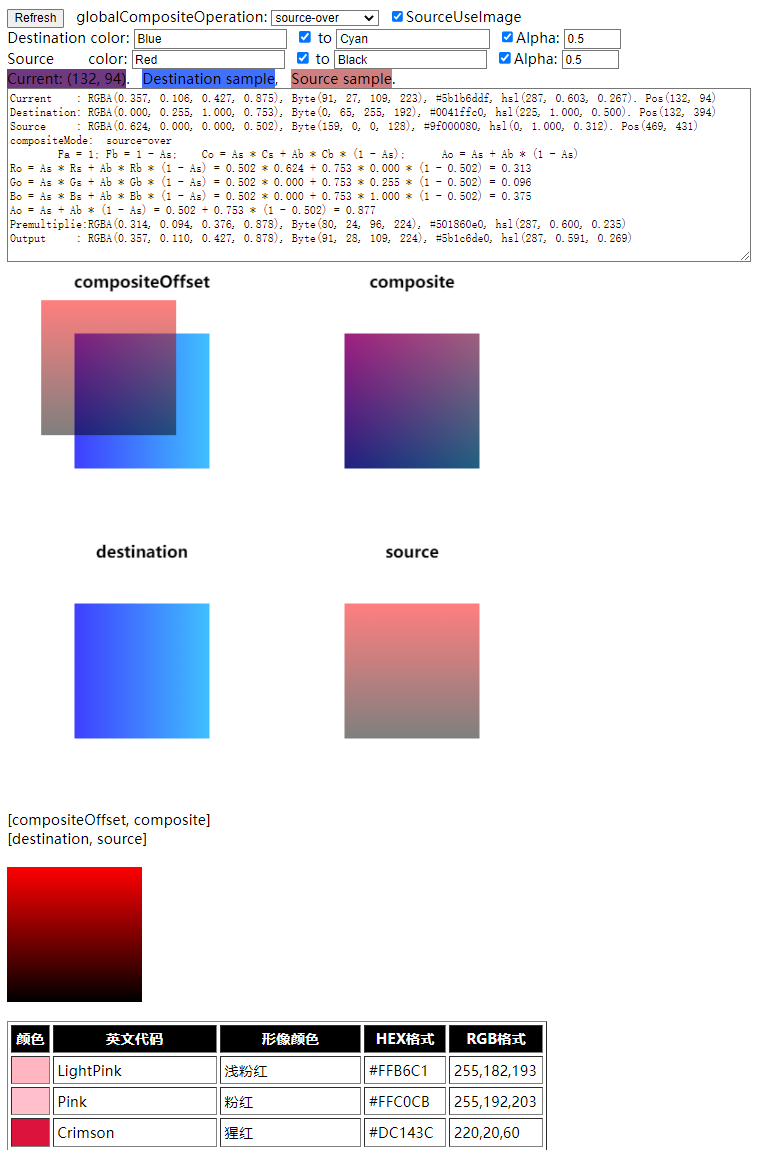

下面就是演示頁面的截圖，

2.3.1 詳細資訊文本框

詳細資訊文本框的內容范例：

Current    : RGBA(0.357, 0.106, 0.427, 0.875), Byte(91, 27, 109, 223), #5b1b6ddf, hsl(287, 0.603, 0.267). Pos(132, 94)
Destination: RGBA(0.000, 0.255, 1.000, 0.753), Byte(0, 65, 255, 192), #0041ffc0, hsl(225, 1.000, 0.500). Pos(132, 394)
Source     : RGBA(0.624, 0.000, 0.000, 0.502), Byte(159, 0, 0, 128), #9f000080, hsl(0, 1.000, 0.312). Pos(469, 431)
compositeMode:	source-over
	Fa = 1; Fb = 1 - As;	Co = As * Cs + Ab * Cb * (1 - As);	Ao = As + Ab * (1 - As)
Ro = As * Rs + Ab * Rb * (1 - As) = 0.502 * 0.624 + 0.753 * 0.000 * (1 - 0.502) = 0.313
Go = As * Gs + Ab * Gb * (1 - As) = 0.502 * 0.000 + 0.753 * 0.255 * (1 - 0.502) = 0.096
Bo = As * Bs + Ab * Bb * (1 - As) = 0.502 * 0.000 + 0.753 * 1.000 * (1 - 0.502) = 0.375
Ao = As + Ab * (1 - As) = 0.502 + 0.753 * (1 - 0.502) = 0.877
Premultiplie:RGBA(0.314, 0.094, 0.376, 0.878), Byte(80, 24, 96, 224), #501860e0, hsl(287, 0.600, 0.235)
Output     : RGBA(0.357, 0.110, 0.427, 0.878), Byte(91, 28, 109, 224), #5b1c6de0, hsl(287, 0.591, 0.269)

說明——

Current：當前點擊位置的顏色資訊及坐標資訊，格式為“RGBA、Byte、#rrggbbaa、hsl、Pos”，即分別為“歸一化的RGBA值、各分量的位元組值、十六進制表示的顏色值、hsl格式的顏色值、點擊坐標”，
Destination：當前點擊位置對應目標像素的顏色資訊及坐標資訊，格式為“RGBA、Byte、#rrggbbaa、hsl、Pos”，即分別為“歸一化的RGBA值、各分量的位元組值、十六進制表示的顏色值、hsl格式的顏色值、點擊坐標”，后面公式里用小寫的“b”或“d”來表示目標像素，
Source：當前點擊位置對應源像素的顏色資訊及坐標資訊，格式為“RGBA、Byte、#rrggbbaa、hsl、Pos”，即分別為“歸一化的RGBA值、各分量的位元組值、十六進制表示的顏色值、hsl格式的顏色值、點擊坐標”，后面公式里用小寫的“s”來表示源像素，
compositeMode：合成模式，
公式，為了表示在參考公式，且為了便于與其他內容隔開，公式的的前面加了多個空格，
Ro、Go、Bo、Ao：分別顯示 R、G、B、A 通道的計算程序，
Premultiplie：顯示原始計算結果，它是預乘Alpha（Premultiplie Alpha）模式的顏色值，格式為“RGBA、Byte、#rrggbbaa、hsl”，即分別為“歸一化的RGBA值、各分量的位元組值、十六進制表示的顏色值、hsl格式的顏色值”，
Output：顯示計算結果，它是直通Alpha（Straight Alpha）模式的顏色值，格式為“RGBA、Byte、#rrggbbaa、hsl”，即分別為“歸一化的RGBA值、各分量的位元組值、十六進制表示的顏色值、hsl格式的顏色值”，

注——

Html5的畫布，總是使用直通Alpha（Straight Alpha）模式，因運算公式的中間結果是預乘Alpha（Premultiplie Alpha）的，故最終輸出時，需做“預乘Alpha 轉直通Alpha”的轉換，
Output計算結果，理應與Current相同的，而有時會發現位元組值會有 1_{2的誤差，這是因為Chrome在運算程序中可能用到了低精度整數運算等速度優化手段，而本頁面嚴格按照公式，且使用高精度的浮點運算，對于有256種值的8位色彩通道來說，有位元組值1}2的誤差，其實只是 2/256=1/128≈0.781% 的誤差，人眼看不出差別，故這些速度優化處理很常見，
只是對常用混合模式，撰寫了了公式與計算程序，有些混合模式尚沒有撰寫內容，

三、問題處理經驗

在演示頁面的開發程序中，遇到了一些事先沒想到的問題，現在分享一下處理經驗，

3.1 源漸變繪制時Alpha不同問題

勾選Source的Alpha復選框，并設為“0.5”，若未啟用漸變（Source的“to”復選框未勾選時），可觀察到此時繪制的Source區域是正常的，各像素的Alpha為0.5左右，
若啟用啟用漸變（Source的“to”復選框被勾選時），可觀察到Source區域的Alpha不太對勁，各像素的Alpha為0.75左右，

為了解決源漸變繪制時Alpha不同問題，提供“SourceUseImage”復選框，當它復選時，會先在一個臨時圖片里繪制好Source，再通過globalCompositeOperation進行繪制，默認復選，
“SourceUseImage”勾選時，可觀察到Source區域的Alpha仍是0.5左右，與配置的值相符，

3.2 Image.onload事件是異步觸發的

因“SourceUseImage”復選框，故需要先在另一塊區域繪制源圖，且需要將它轉為Image物件，這樣能便于使用 drawImage 進行繪圖，
使用Image時要注意，它的加載處理是異步的，
若在設定了Image.src后立即進行繪圖，會發現大多數時候是空的，
為了解決這一問題，應處理onload事件，該事件觸發時才表示已加載完畢，可進行后續的繪圖等操作，

代碼摘錄：

// sourceUseImage
let sourceImage = null;
if (sourceUseImage) {
	try{
		//let canvasTemp = document.createElement("canvas");
		let canvasTemp = document.getElementById('canvasTemp');
		canvasTemp.style = "display:block";
		canvasTemp.width = blockWidth;
		canvasTemp.height = blockHeight;
		//canvas.getContext("2d").drawImage(image, 0, 0);
		let ctxTemp = canvasTemp.getContext("2d");
		ctxTemp.save();
		ctxTemp.clearRect(0, 0, blockWidth, blockHeight);
		//ctxTemp.globalAlpha = alphaS;
		drawRectS(ctxTemp, 0, 0, blockWidth, blockHeight, sColor0, sColor1);
		ctxTemp.restore();
		// to image.
		sourceImage = new Image();
		sourceImage.onload = function() {
			doRefresh_draw(sourceImage);
		}
		sourceImage.src = https://www.cnblogs.com/zyl910/archive/2022/07/30/ctxTemp.canvas.toDataURL("image/png");
	} catch(ex) {
		sourceImage = null;
		console.log("Make sourceImage fail! ", ex);
	}
}
//console.log("sourceUseImage: ", sourceUseImage, "sourceImage: ", sourceImage);
if (null!=sourceImage) return;
let canvasTemp = document.getElementById('canvasTemp');
canvasTemp.style = "display:none";
doRefresh_draw(sourceImage);

3.3 部分合成模式會將區域外的顏色均清除為透明的

使用 source-out、destination-out 等合成模式時，不僅影響了Sourcet覆寫的區域，且會將區域外的顏色均清除為透明的，
若畫布里只需繪制Sourcet，這種情況還可接收，但若是畫布里還有其他內容，這種情況會將區域外的其他內容均清理，變為透明，
例如本演示頁面上會繪制 compositeOffset、composite、destination、source 這四類圖形，因composite是最后進行合成繪制的，當選擇使用 source-out、destination-out 等合成模式時，會將compositeOffset、destination、source 的內容均清除，僅保留composite的，

為了解決這一問題，需要在合成繪制前，設定好剪裁區域，
對于Html5畫布來說，剪裁功能是這樣使用的：先呼叫beginPath方法開啟路徑，隨后進行rect等操作添加路徑形狀，最后呼叫clip將路徑轉為剪裁區域，
另外為了在處理后恢復為未剪裁的最扯訓境，可利用Html5畫布的 save/restore 機制，save方法用于在處理前保存環境，restore方法用于在處理后回復環境，

代碼摘錄：

// Top Left: compositeOffset
//ctx.globalCompositeOperation = "source-over";
ctx.save();
ctx.globalAlpha = alphaD;
drawRectD(ctx, blockLeft, blockTop, blockWidth, blockHeight, dColor0, dColor1);
if (useClip) {
	ctx.beginPath();
	ctx.rect(0, 0, blockWidth*2, blockHeight*2);
	ctx.clip();
}
ctx.globalCompositeOperation = compositeModeLast;
ctx.globalAlpha = alphaS;
if (null==sourceImage) {
	drawRectS(ctx, blockLeft-blockOffsetX, blockTop-blockOffsetY, blockWidth, blockHeight, sColor0, sColor1);
} else {
	ctx.drawImage(sourceImage, blockLeft-blockOffsetX, blockTop-blockOffsetY);
}
ctx.restore();

四、小結

原始碼地址：
https://github.com/zyl910/zhtml5info/blob/master/src/canvas/CanvasComposite.htm

參考文獻

MDN《CanvasRenderingContext2D.globalCompositeOperation》. https://developer.mozilla.org/en-US/docs/Web/API/CanvasRenderingContext2D/globalCompositeOperation
W3C《Compositing and Blending Level 1》. https://www.w3.org/TR/compositing-1/
么賀貴《canvas像素操作、save與restore、合成與變形》. https://blog.csdn.net/ayhg1/article/details/118071037
