前言

此文我首發于CSDN（所以里面的圖片有它的水印）
趁著隔離梳理一下之前做的一個有用的功能：在瀏覽器中去切割多解析度瓦片圖
這是一個有趣的程序，跟我一起探索吧
閱讀本文需具備前置知識：對krpano有所了解，如：使用krpano去開發全景

本著故弄玄虛的原則，最精彩的會放到最后揭曉，由淺入深，層層遞進！

1.功能簡介

減輕服務器壓力，krpano切圖比較消耗CPU和記憶體，我們團隊的服務器曾經因為太多人同時切圖導致卡頓、宕機
提升切圖速度，在js切圖速度會比后端快，前端切圖與后端切圖可以同時使用，這樣切圖速度可以快100%以上
無水印，krpano是需要花錢注冊的，沒有注冊的情況下去切圖會有無數水印，使用本工具可以解決這個問題
提升用戶體驗，立方體切圖僅需要幾秒鐘，在移動端APP中，切圖可以立馬生成全景且僅保留在本地，點擊保存的時候才上傳到云端
......

DEMO: https://irispro.github.io/krpanoJSToolDemo/dist/index.html
GitHub原始碼地址：https://github.com/IrisPro/KrpanoToolJS
NPM地址：https://www.npmjs.com/package/@krpano/js-tools

2.回顧krpano切圖

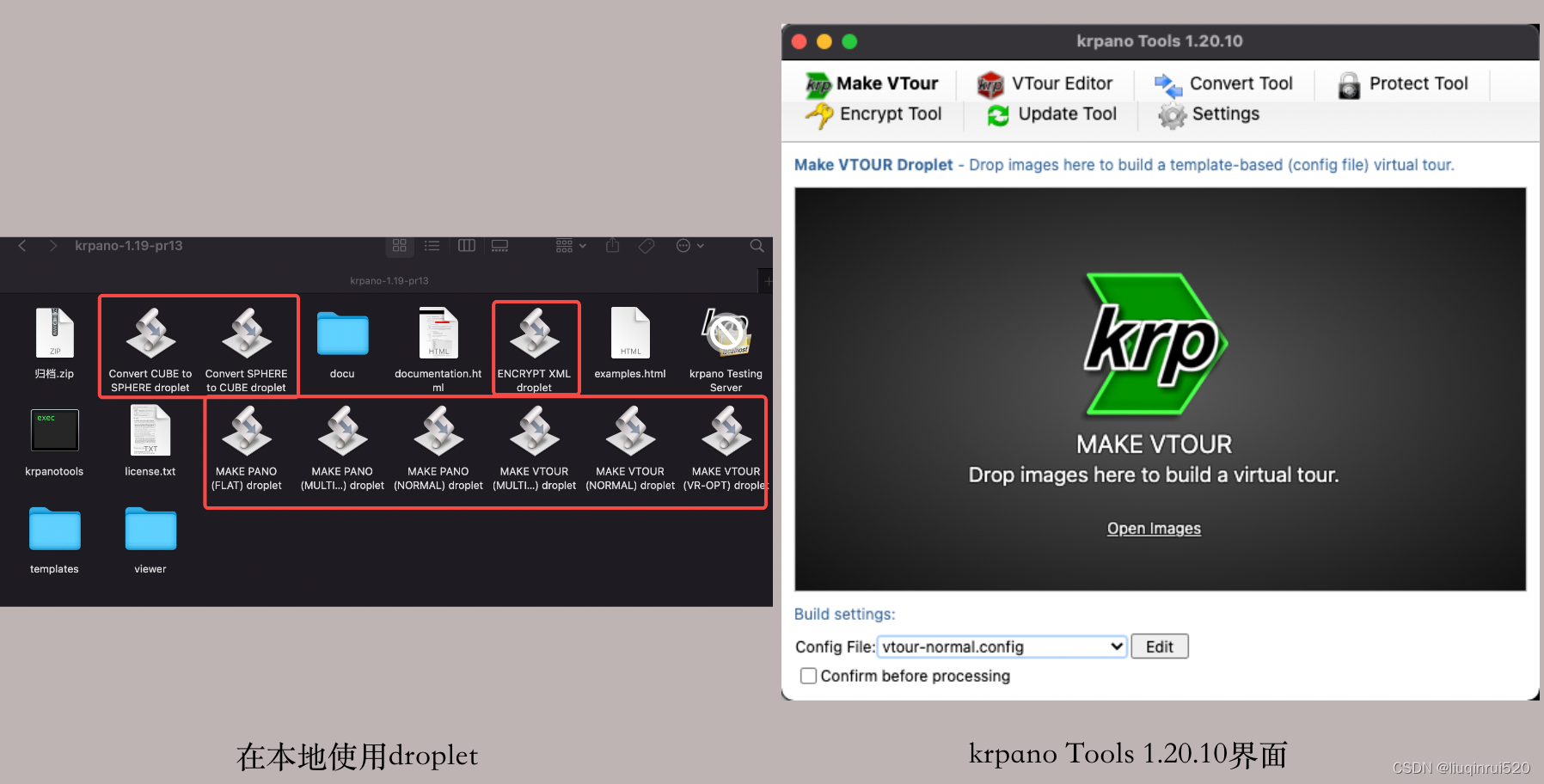

在以往，咱們最常用的切圖方式是使用krpanotools命令列工具在服務器切圖，如果是手動切圖的話，就會在本地使用 MAKE VTOUR (MULTIRES) droplet、MAKE VTOUR (NORMAL) droplet，在1.20開始使用krpano Tools應用程式可以進行可視化操作，除了切圖外，還能方便還原全景圖，

新舊版本區別2

3.krpano切圖最常用的方式

第一，普通切圖，即立方體切圖，將全景圖切為上、下、左、右、前、后6張圖，優點：切圖速度快，占用存盤少，缺點：場景啟動時間不夠快，放大模糊，
第二，多解析度切圖，跟瓦片地圖原理類似，優點：啟動速度快，圖片清晰，缺點：占用存盤較多，切圖時間較久，一般用于航拍、風景等大范圍場景的需求，室內樣板間預覽，幾乎不太需要，比較著名的應用案例大家可以看看720云上的何同學六百萬粉絲合影，這一個場景的圖片超過了百萬張，在地圖領域中是必用的技術.（如此就能夠根據不同的縮放等級來顯示不同的清晰度的影像，這樣的好處是如果要加載一張4k的全景圖，不需要一次性就將整個全景圖都加載進來，可以先加載一個縮放等級低的全景，然后當使用者進行縮放查看細節的時候再加載清晰度更高的影像，這樣就可以明顯提高加載速度，避免因為圖片過大使得加載時間過長和不必要的流量浪費，不足之處就是需要為一張全景圖額外準備不同清晰度的圖片，增加了圖片處理的作業量，也增加了圖片存盤的空間占用，）

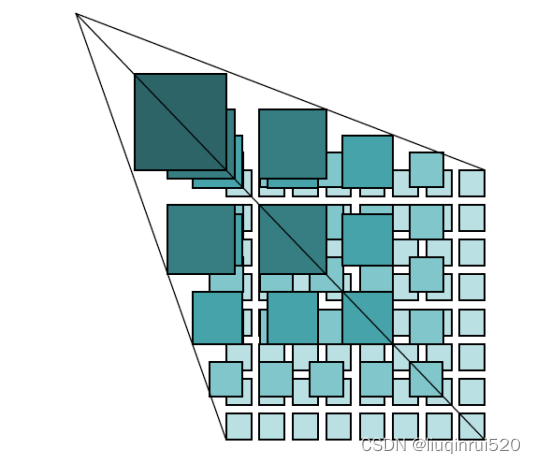

4.瓦片地圖金字塔模型

瓦片地圖金字塔模型是一種多解析度層次模型，從瓦片金字塔的底層到頂層，解析度越來越低，但表示的地理范圍不變，首先確定地圖服務平臺所要提供的縮放級別的數量N，把縮放級別最高、地圖比例尺最大的地圖圖片作為金字塔的底層，即第0層，并對其進行分塊，從地圖圖片的左上角開始，從左至右、從上到下進行切割，分割成相同大小(比如256x256像素)的正方形地圖瓦片，形成第0層瓦片矩陣;在第0層地圖圖片的基礎上，按每像素分割為2×2個像素的方法生成第1層地圖圖片，并對其進行分塊，分割成與下一層相同大小的正方形地圖瓦片，形成第1層瓦片矩陣;采用同樣的方法生成第2層瓦片矩陣;…;如此下去，直到第N一1層，構成整個瓦片金字塔，

其實，krpano多解析度就是借鑒這種原理，

正片開始

5.前置知識介紹：ImageData

ImageData是圖片的資料化，保存了圖片每個像素的資訊，它有以下屬性：
- data：包含影像隱藏像素的 Uint8ClampedArray 陣列，如果陣列沒有給定，指定大小的黑色矩形影像將會被創建，
- width: 描述圖片寬度
- height：描述圖片高度
ImageData中的data，是一個陣列，每四個元素描述一個像素，分別表示rgba，所以一張100x100px的圖片，data的陣列長度為 100 x 100 x 4 = 40000，我們平時用全景圖渲染精度一般在10000點~20000點，
data陣列會隨著解析度的提高指數級增長，如10000x10000的全景圖與20000*20000的全景圖，前者陣列長度為4億，后者16億，所以，在處理ImageData的時候，如此復雜的計算，我們需要使用多執行緒技術web worker，否則會阻塞渲染行程，
canvas這個就不多介紹了，大家都懂，

6.普通切圖（立方體切圖）

其實切立方體圖網上很多現成的方案，難點在于如何切瓦片圖，
我使用了現成的方案，在我倉庫地址中最底部有提及，

原理：將輸入的圖片使用canvas畫出來，然后轉為ImageData，通過球體轉立方體的演算法，將對應像素映射到每一個面上，最終再通過ImageData轉回圖片，

https://jaxry.github.io/panorama-to-cubemap/

demo中有三個選項：

Liner（柔和的細節）
Cubic（鋒利的細節，我選擇這一種，與krpano一致）
Lanczos（畫質最好，耗時是第二種的3.5倍，太耗時且結果肉眼感知不明顯）

7.多解析度瓦片圖演算法（重頭戲）

01.通過krpano切圖結果推理多解析度切圖高清的原因

一張全景圖，可以切出幾百上千張碎圖，越放大就越清晰，并且初次縮放和旋轉場景，可以看到控制臺一直在加載圖片，

首先，我們來看看krpano切出來的圖片的目錄結構：

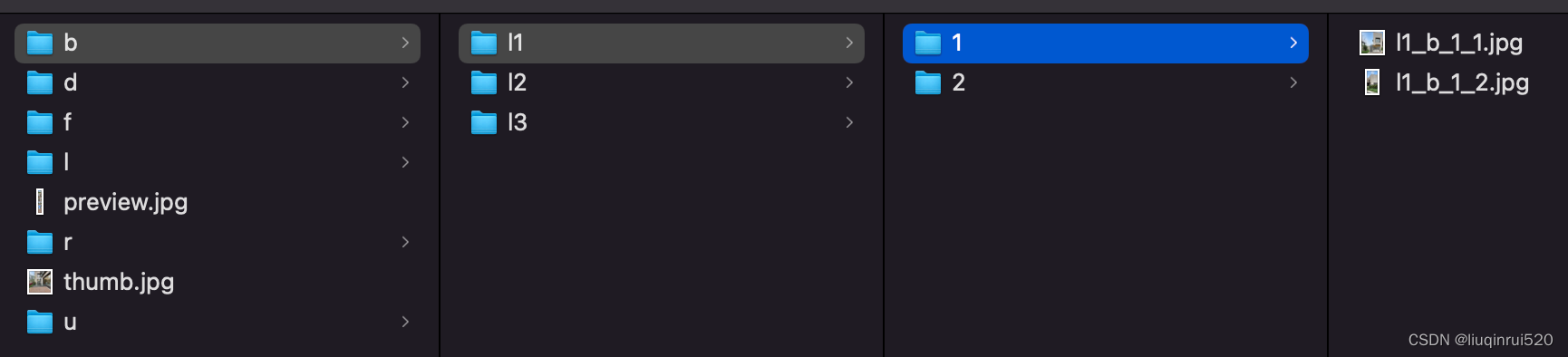

（圖一）多解析度切圖：

在這里插入圖片描述

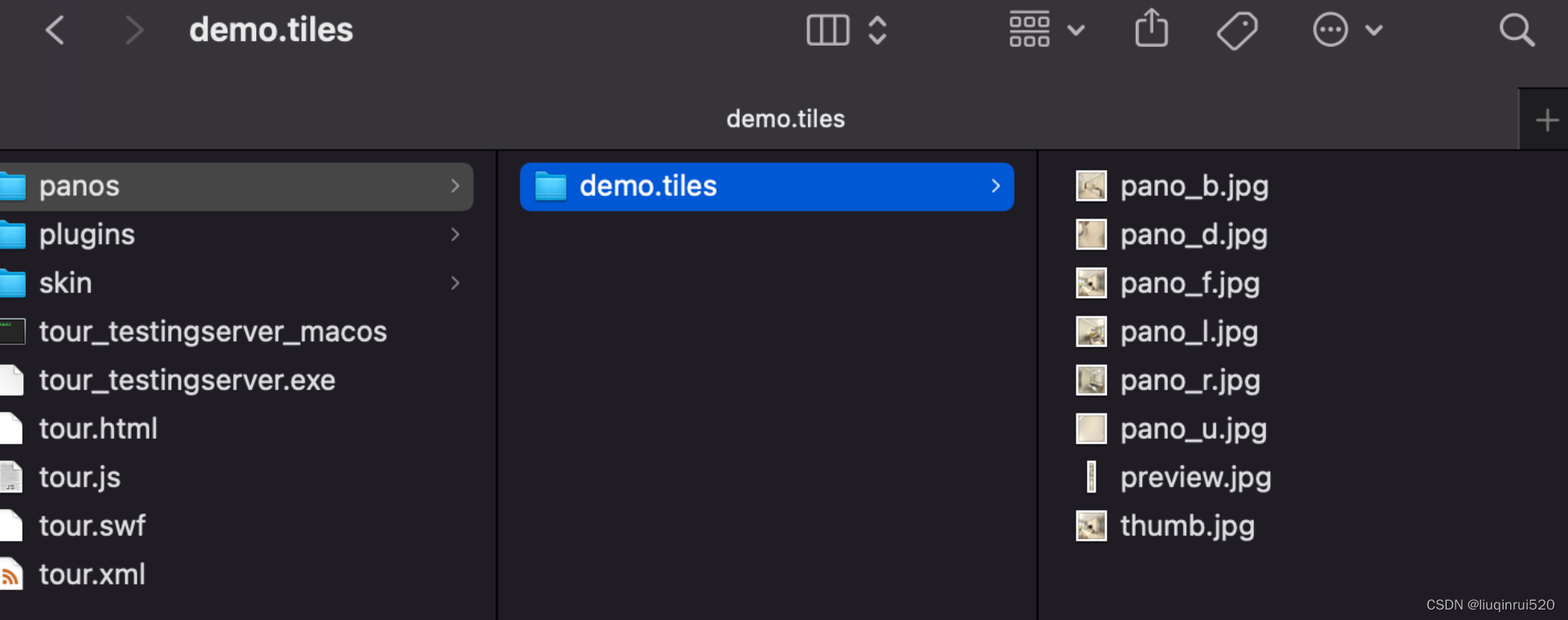

（圖二）普通切圖：

在這里插入圖片描述

普通切圖我們好理解，除了preview.jpg和thumb.jpg，其它以pano_開頭的圖片都代表立方體其中一個面，

通過對比，我猜測多解析度每一個檔案夾對應立方體每一個面，

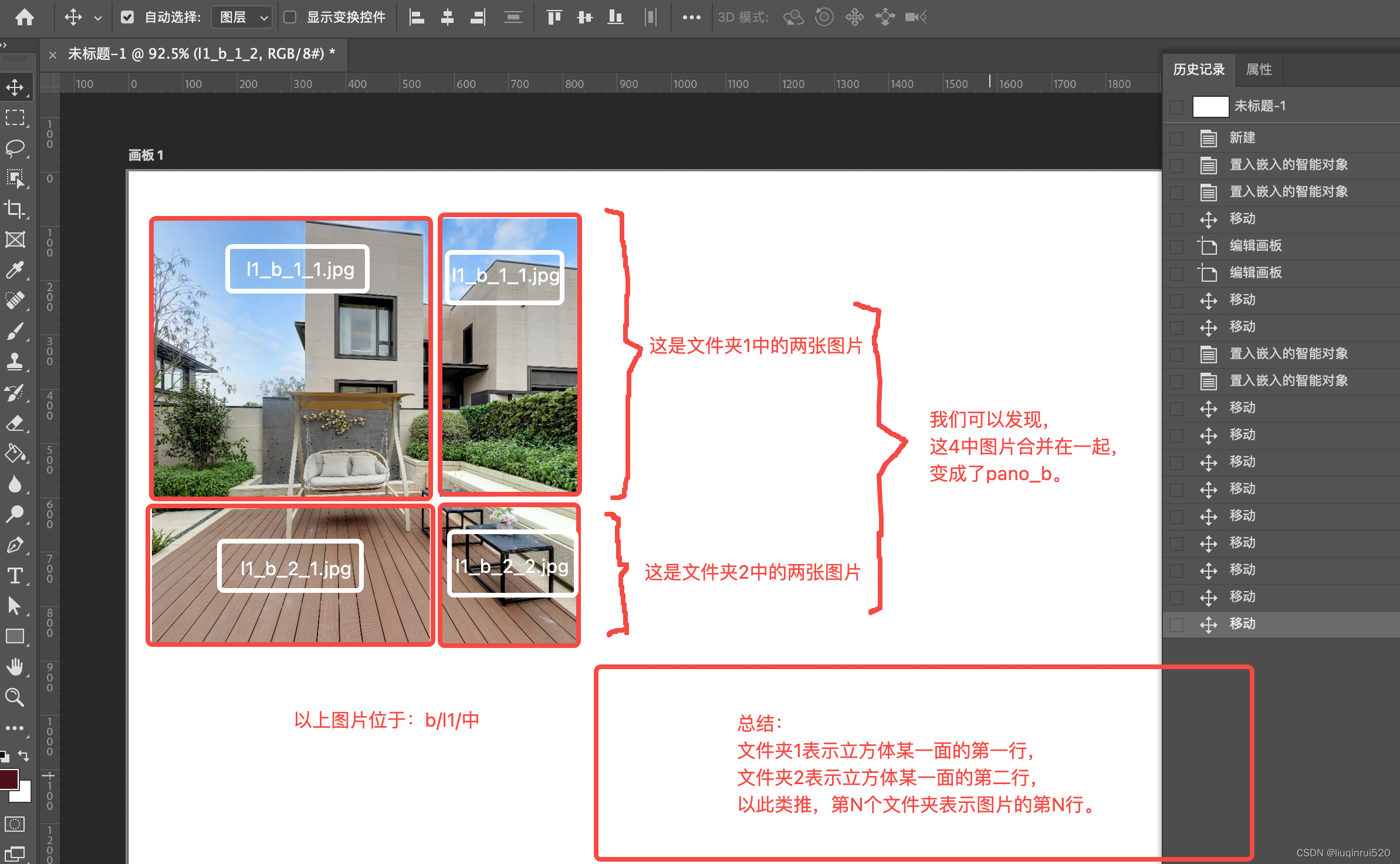

為了探究這些碎圖是什么東西，我打開Photoshop，將圖一中檔案夾b->l1里面檔案夾的圖片都放在畫布中，如下圖三所示：

圖三：

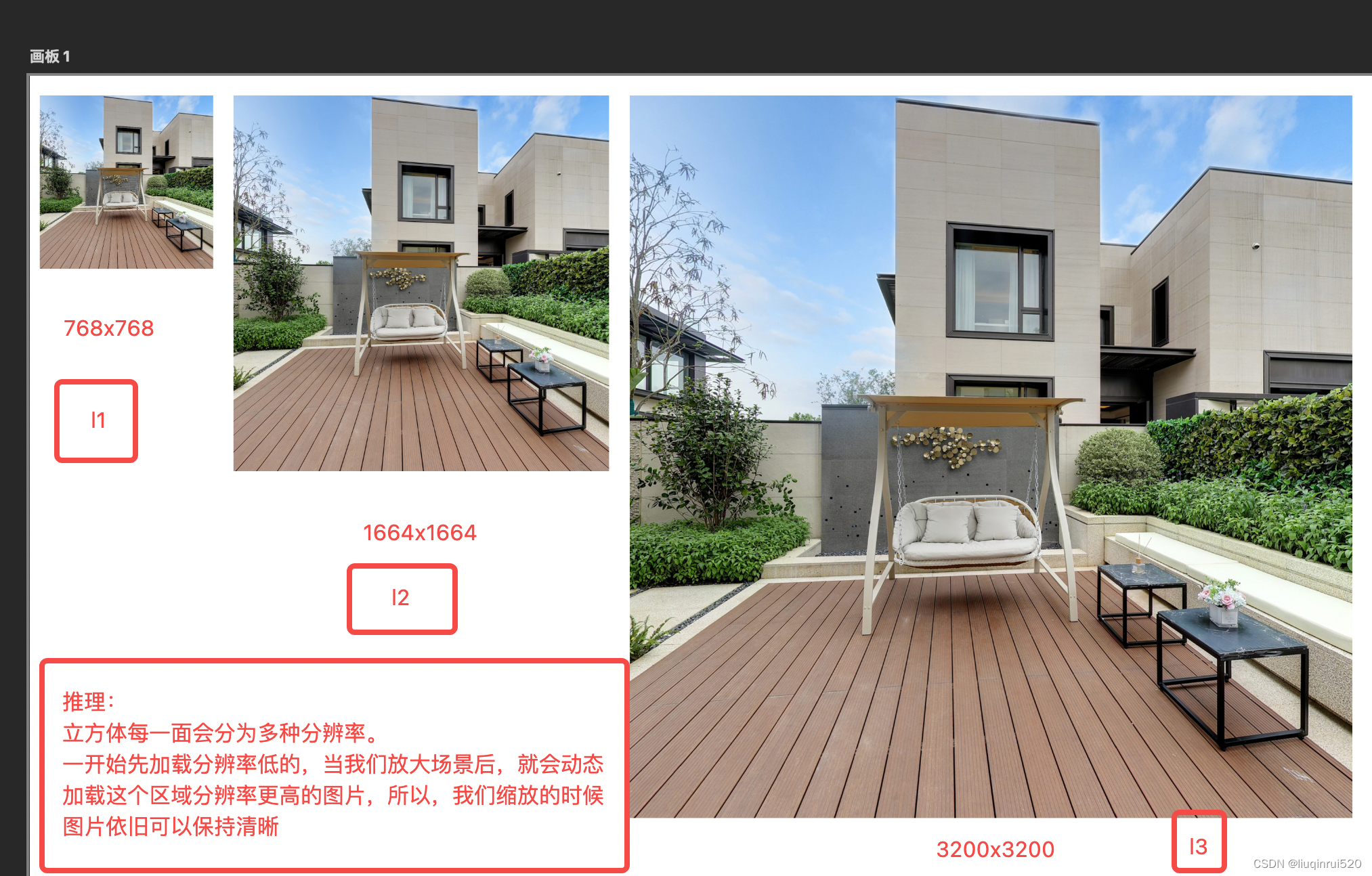

緊接著，我把剩下l2、l3檔案夾里面的所有圖片，按照上文同樣的操作，放在Photoshop中把圖片合并，驚奇地發現l1、l2、l3這三個檔案夾每個檔案夾合并的圖片都是一樣的，除了解析度不一樣以外，解析度等級：l3 > l2 > l1，層級越高解析度越高，如下圖所示：

05ps推理圖片清晰度

02.小結krpano切圖規律

每一面圖片的多個檔案夾（l1、l2、l3）代表多張不同解析度的圖片
檔案夾名稱l1、l2、l3，其中的英文字母l是level的縮寫，數字代表圖片的層級
每一層級里面的檔案夾表示這張圖片的第幾行，按順序把每一行都拼起來就可以變成一面完整的圖
多解析度瓦片圖高清的原因：普通切圖解析度為2048x2048，而的解析度切圖最高解析度可以達到3200x3200，解析度越高肯定越清晰

03.演算法思路推理與實作

小思路：

每一面的圖片我們可以通過普通切圖拿到
把每一面的圖使用canvas轉成不同解析度的圖片，然后逐行對它進行切割

問題：

一張全景圖需要分多少層級？
每一層級的解析度是多少？
每一張瓦片圖的最大尺寸和最小尺寸是多少？

為了能找出規律，我制作了非常多不同解析度的全景圖，使用krpano Tools去切圖，并根據輸出記錄不同解析度的層級、每一層級的解析度，試圖找出他們的規律，

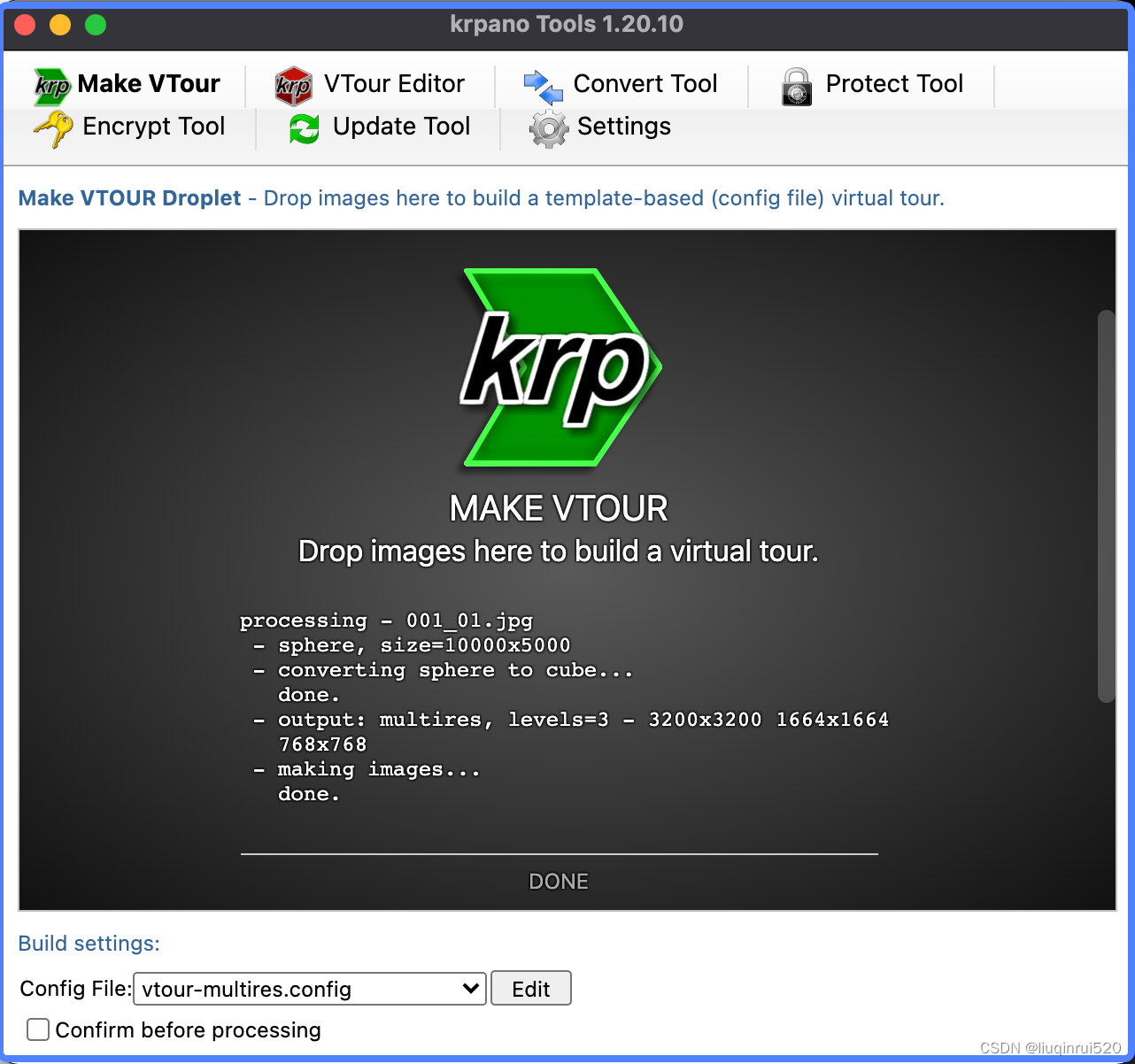

如圖所示，這是krpano Tools 1.20.10：

06krpano tools 12.10-3

從上圖中可以發現，每次切圖的時候控制臺會輸出幾個引數：

全景圖的解析度
一共多少層級，如圖中所示 levels=3，表示有3個層級
每一層級的解析度，如圖中所示，3200x3200 1664x1664 768x768，由高到低

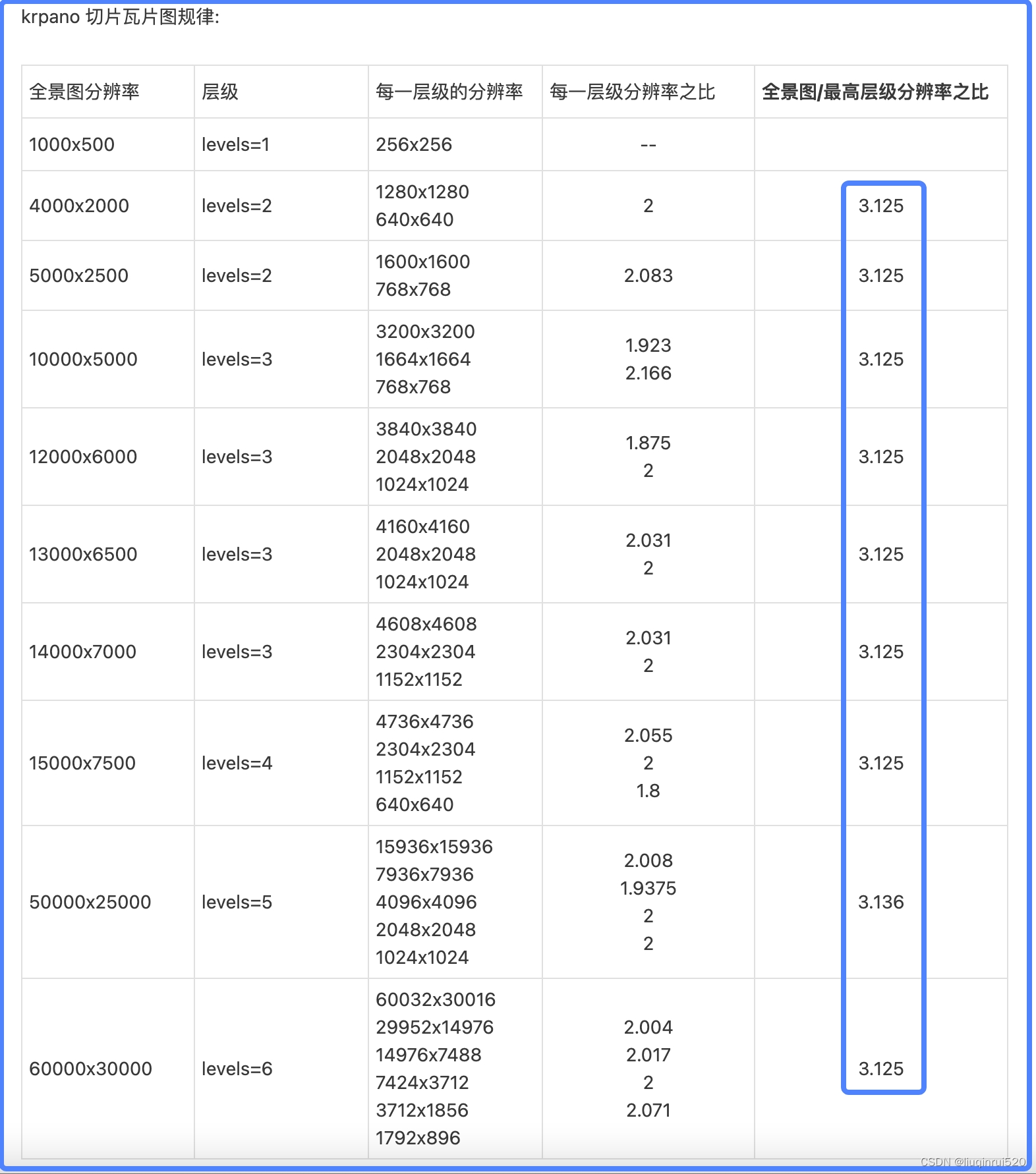

根據這些資料，我制成了一個表格：

07解析度表格

為了讓樣本更具參考意義，全景圖的解析度我從1000x500 一直到 60000x30000，
為什么知道了6萬就不往上測驗了呢？因為我電腦Photoshop的極限就在這里了，沒辦法輸出更高解析度的圖片了，從10個樣本中，我依舊可以得出以下規律：

相鄰層級解析度之比約等于 2，波動為0.2
全景圖的解析度與最高層級的解析度之比為 3.125 ，幾乎所有都一樣，僅有一個波動為0.012

3.125 這個數值我會把它當成一個突破口，
即最高層級圖片的分辨 = 全景圖解析度 / 3.125，

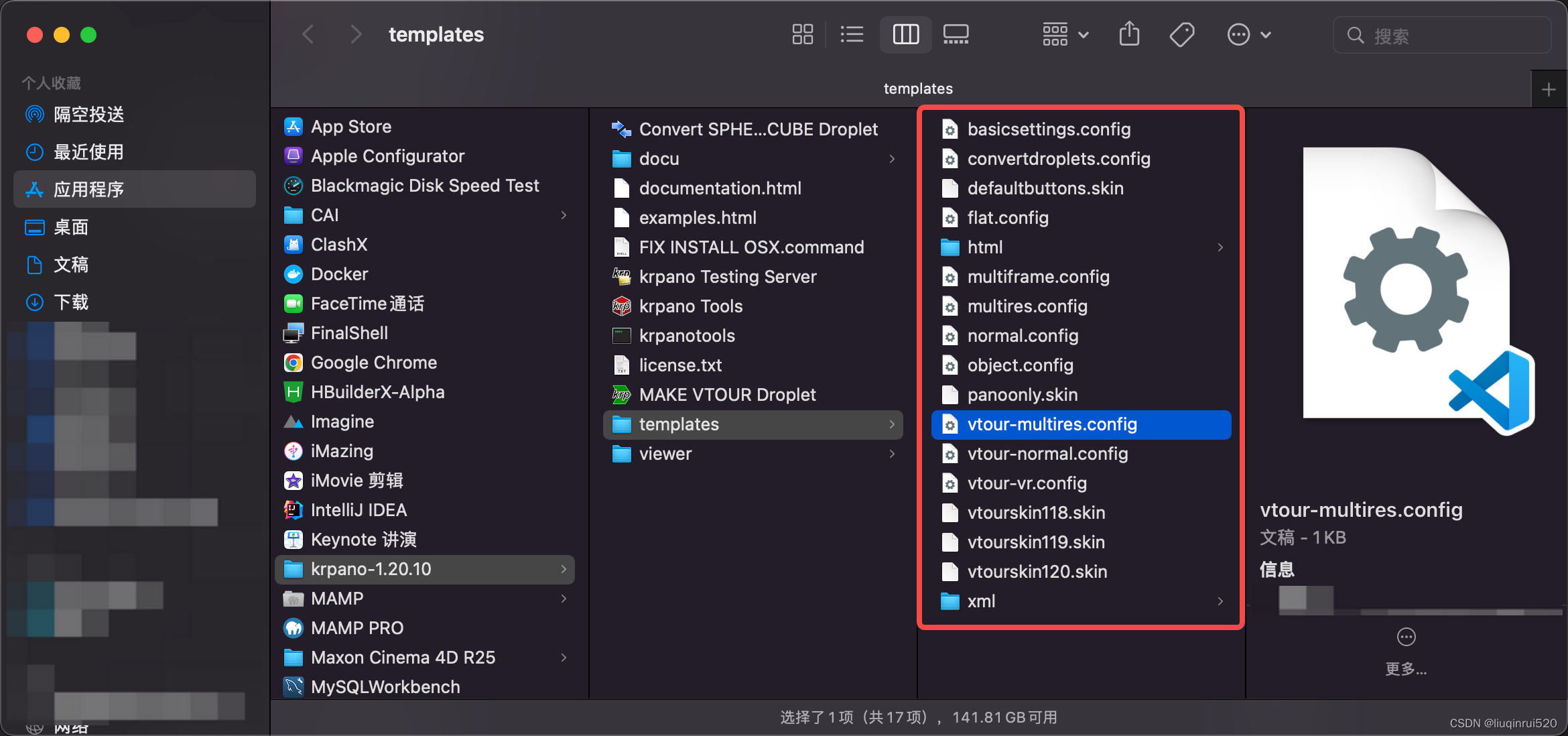

接著我查看vtour-multtires.config檔案，即多解析度切圖的組態檔，這是一份krpano Tools默認的組態檔，可以手動去修改切圖的配置，一般幾乎不會去改動這里，我們團隊生產過幾十萬個場景都沒有改過這里，所以默認的配置已經是符合絕大部分使用場景，故，我把其中的配置作為標準來參考，

10組態檔存放位置

以下僅列舉了部分配置，完整配置可以參考krpano官網檔案

// 多解析度切圖配置
multires=true //  是否是多解析度
tilesize=512 // 瓦片圖大小
levels=auto // 自動層級
levelstep=2 // (重點)每一層與上一層
maxsize=auto // 最高層級解析度（自動計算）
maxcubesize=auto // 每一面最大的尺寸
stereosupport=true
adjustlevelsizes=true // 允許調節每一層級的尺寸
adjustlevelsizesformipmapping=true

<!-- XML中image節點資訊 -->
<image>
	<cube url="panos/IMG_1914.tiles/%s/l%l/%0v/l%l_%s_%0v_%0h.jpg" multires="512,1024,2048,3840,7680" />
</image>

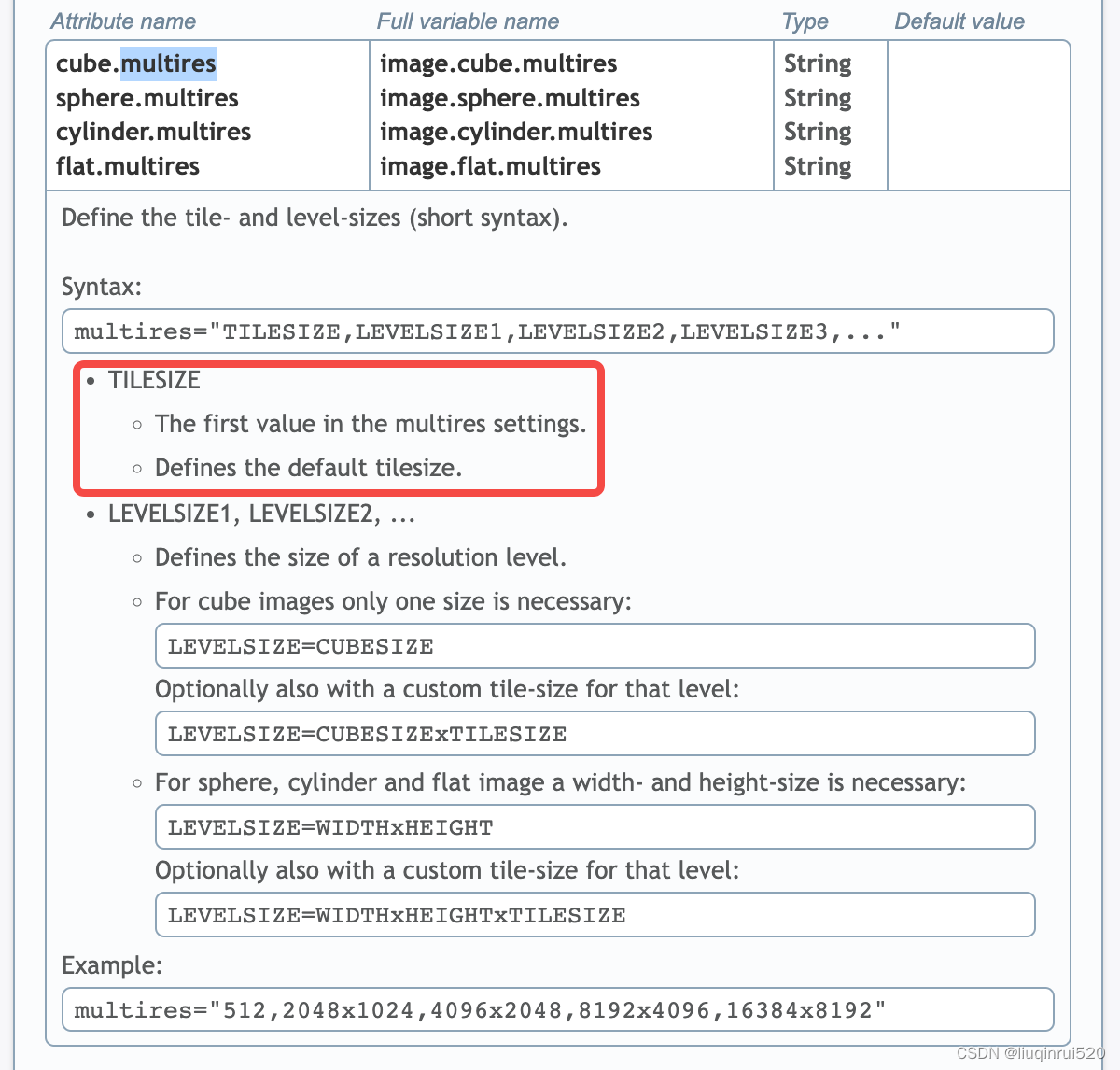

再通過官網，查看 cube節點的multires屬性，第一個值表示單張瓦片圖的大小，

08multires介紹

既然單張瓦片圖尺寸是512，那我就打開查看生成的圖片，看看到底是不是，
結果發現：幾乎所有的圖片都是512x512，除了最后一張圖片和最后一行，

官網對tilesize=auto的解讀：

Size of the multi-resolution tile images.

Should be between 256 and 1024.

When using 'auto' the tool will automatically try find a good value for 'symmetric tile splitting'.

The today recommendation for best rendering performance is using 512 as tilesize.

It's a good compromise between the GPU-texture-upload-time and the number of GPU-draw-calls required to fill the screen.

Note - the tilesize affects the loading and decoding time and also the rendering performance.

得知：

瓦片圖大小在256 - 1024之間
性能最好的是512，這也是krpano強大和嚴謹之處，他經過大量測驗的出來的結果，

另一個屬性：levelstep=2

表示每一層與相鄰一層的比為 2

到此，我們先整理一下已知資訊：

瓦片圖的大小為512x512，但最后一行或者每行的最后一列可能不是512
最高層級解析度 = 全景圖 / 3.125
每一層級的解析度與相鄰層級的比為 2

雖然官方說瓦片圖尺寸為256-512，但是看官方切出來的圖片，最后一行很多都小于256，我通過大量樣本分析，最小值為64，那么我給瓦片圖尺寸的定義為：大小為64-512，優先切512的圖片，最后假設不足512但也不能小于64，

每一層級的寬度 % 512 % 64 = 0

經過驗證，krpano所有切圖都滿足這樣的條件，

如果余數不為零，那咋辦？同樣經過大量樣本推算，如果余數小于64，則舍棄，即當前層級的解析度要減去這個余數，如果余數大于64，則相加，

這時候我簡單寫一條演算法來計算一下我的猜想：

// 設全景圖大小為10000x5000
const panoSize = 10000
// 系數，瓦片圖最高層級的尺寸 = 圖片寬度 / 系數
const coefficient = 3.125
// 瓦片圖最大尺寸
const maxTileSize = 512
// 瓦片圖最小尺寸
const minTileSize = 64
// 相鄰層級的比
const levelstep = 2

// 調整層級的尺寸：控制 faceSize % 512 % 64 = 0
function adjustLevelSize(inputLevelSize: number) {

    if (inputLevelSize % maxTileSize % minTileSize === 0) return inputLevelSize

    const lastTileSize = inputLevelSize % maxTileSize

    // 最后一行小于64則舍棄
    if (lastTileSize < minTileSize) {
        inputLevelSize -= lastTileSize
    } else {
        //  最后一行瓦片的余數（對64取余）
        const minRemainder = lastTileSize % minTileSize
        if (minRemainder !== 0) {
            inputLevelSize = inputLevelSize - (minTileSize - minRemainder)
        }
    }
    return inputLevelSize
}

// 最高層級（余數為0）
let levelSize1 = panoSize / coefficient // levelSize1 = 3200
levelSize1 = adjustLevelSize(levelSize1) // levelSize1 = 3200

// 下一級（余數為0）
let levelSize2 = levelSize1 / levelstep // levelSize2 = 1600
levelSize2 = adjustLevelSize(levelSize2) // levelSize2 = 1600

// 下一級（余數為32，800 % 512 % 64 = 32，舍棄，故levelSize3 = 800 - 32 = 768）
let levelSize3 = levelSize2 / levelstep // levelSize3 = 800
levelSize3 = adjustLevelSize(levelSize3) // levelSize3 = 768

...

// 官方1萬-1.5萬像素的，只有三個層級，故切到第三層，那我就不能再切了，我得找出最低層級的最小解析度，

通過以上的計算，同一張全景圖我的演算法與krpano切圖進行對比：

level	我的演算法	krpano演算法
3	3200	3200
2	1600	1664
1	768	768

第二層級雖然有64像素的差距，但是我遵循的是層級比為2，krpano第二層級偶爾會略大或者略小，其實這是動態計算的，前面也有講，幾乎約等于2，在正常波動內，所以這沒問題，

2萬px以內的全景圖，每隔1000px我都測驗一下，發現沒有問題，完全可用，

04.最終演算法實作

analyzeImageLevel(panoWidth: number) {

    // 系數，瓦片圖最高層級的尺寸 = 圖片寬度 / 系數
    const coefficient = 3.125
    // 瓦片圖最大尺寸
    const maxTileSize = 512
    // 瓦片圖最小尺寸
    const minTileSize = 64

    // 調整層級的尺寸：控制 faceSize % 512 % 64 = 0
    function adjustLevelSize(inputLevelSize: number) {

        if (inputLevelSize % maxTileSize % minTileSize === 0) return inputLevelSize

        const lastTileSize = inputLevelSize % maxTileSize

        // 最后一行小于64則舍棄
        if (lastTileSize < minTileSize) {
            inputLevelSize -= lastTileSize
        } else {
            //  最后一行瓦片的余數（對64取余）
            const minRemainder = lastTileSize % minTileSize
            if (minRemainder !== 0) {
                inputLevelSize = inputLevelSize - (minTileSize - minRemainder)
            }
        }
        return inputLevelSize
    }

    function getLevelConfig(panoSize): ILevelConfig[] {
        let count = 1
        let levels = []
        const minFaceSize = 640
        const topLevelSize = panoSize / coefficient

        // 最高層
        levels.push({
            level: count,
            size: adjustLevelSize(topLevelSize)
        })

        getNextLevelConfig(topLevelSize)

        // 遞回獲取子層級
        function getNextLevelConfig(topLevelSize) {
            const levelstep = 2
            const nextLevelSize = topLevelSize / levelstep
            if (nextLevelSize + minTileSize >= minFaceSize) {
                count++
                levels.push({
                    level: count,
                    size: adjustLevelSize(nextLevelSize)
                })
                getNextLevelConfig(nextLevelSize)
            }
        }

        // 層級轉為正常從小到大
        levels = levels.map((item, index) => {
            item.level = levels.length - index
            return item
        })
        return levels
    }

    this.levelConfig = getLevelConfig(panoWidth)
}

8.利用canvas分割圖片

上面我們推算出了演算法，得到了這樣的資料：

// 層級數
// 每一層級的解析度
let levelConfig = [
    {
        level: 1,
        size: 768,
    },
    {
        level: 2,
        size: 1600,
    },
    {
        level: 3,
        size: 3200,
    },
]

把一張圖按照一定的規律風格成碎圖，這很簡單，不在這里詳細展開，否則篇幅太長，可以去網上搜索或者我到時候單獨寫個文章，

9.如何在生成目錄結構和下載？

大家在使用我的DEMO的時候可以發現，你傳一張全景圖上去，我可以在瀏覽器給你直接下載整個壓縮包，并且里面已經分好層級和目錄結構，

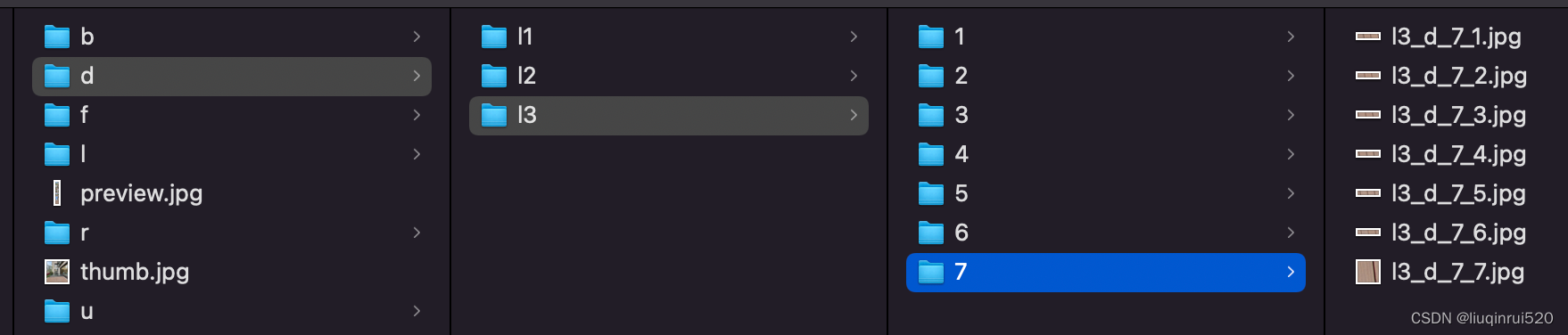

如圖所示，這是我在瀏覽器生成的：

10組態檔存放位置

01.JSZip

這時候，我給大家推薦一個非常好用的瀏覽器壓縮與解壓工具JSZip，官方檔案，效率高，速度快，壓縮2G以內的非常快，有一次我壓縮3700張圖片，每張1m，這是記憶體就爆滿了，不過這種極限條件下一般遇不到，解決方法也很簡單，分塊上傳，
他可以讓我們很方便的去壓縮檔案上傳到服務器，在前端壓縮檔案再傳到后端的優勢是可以極大減少請求數量，比如上傳1000張需要1000個請求，壓縮成一個檔案僅需要一個請求，并且大檔案上傳速度比傳碎檔案速度快，
做這個demo遇到很多問題：
- Mac上unix可執行檔案壓縮就再解壓，就不是可執行檔案了，因為在Mac中可執行檔案其實就是可以使用普通文稿去生成，暫時無解；
- 在vite構建工具中，如果檔案放到了assets中，打包之后的檔案會帶上hash，導致場景無法預覽，如果放在public中又無法使用import，巧妙的解決方法：把所有需要放在assets中的打包成一個壓縮包，單獨匯入這個壓縮包，再把它解壓，最終合并到zip實體中去；
- ...

02.file-saver

下載的話，我也推薦一個好用的庫，file-saver，原始碼鏈接，下載檔案其實很簡單，但是如果有非常好用、穩定的庫，那直接用就得了，不用自己寫，

在早期，關于檔案的操作，我都是交給后端來處理，我調介面，但現在不一樣，這兩個庫給了我無限的想象空間，很多東西我可以在前端去組裝去做，然后再統一給到后端，

10.生成預覽圖 preview.jpg

前面最核心都做完了，這個小圖片豈能難道我？果不其然！！！

進入場景前會先加載預覽圖，等場景圖片加載完后才顯示原圖，這樣可以提升場景加載速度并且不會耗費太多資源，

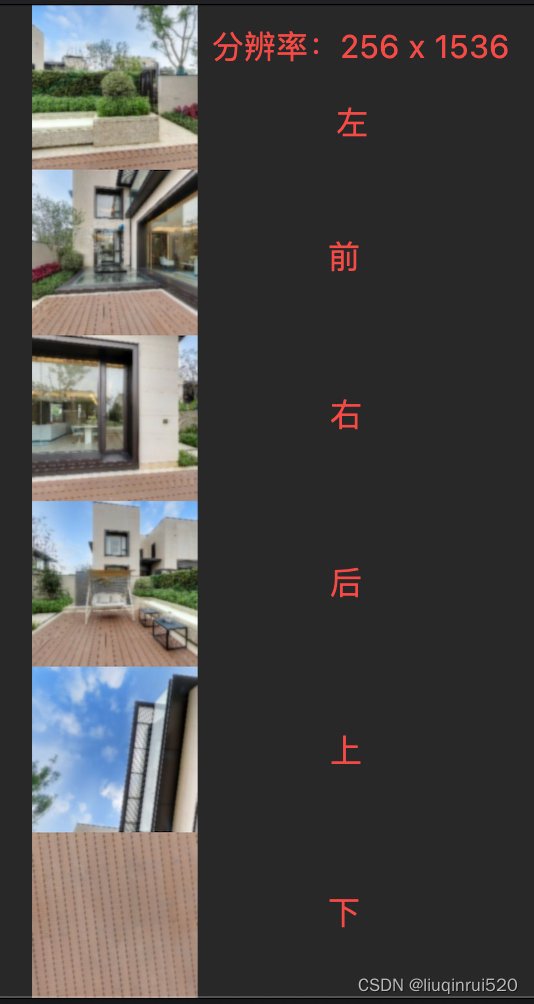

預覽圖如下，是一張解析度為256x1536的長條圖，它生成的方式是立方體的六個面，按照「左、前、右、后、上、下」，自上而下拼接成，

10預覽圖介紹

我就是這樣去合成的，我測驗的時候把場景image節點隱藏掉，僅加載預覽圖，發現沒問題很完美，

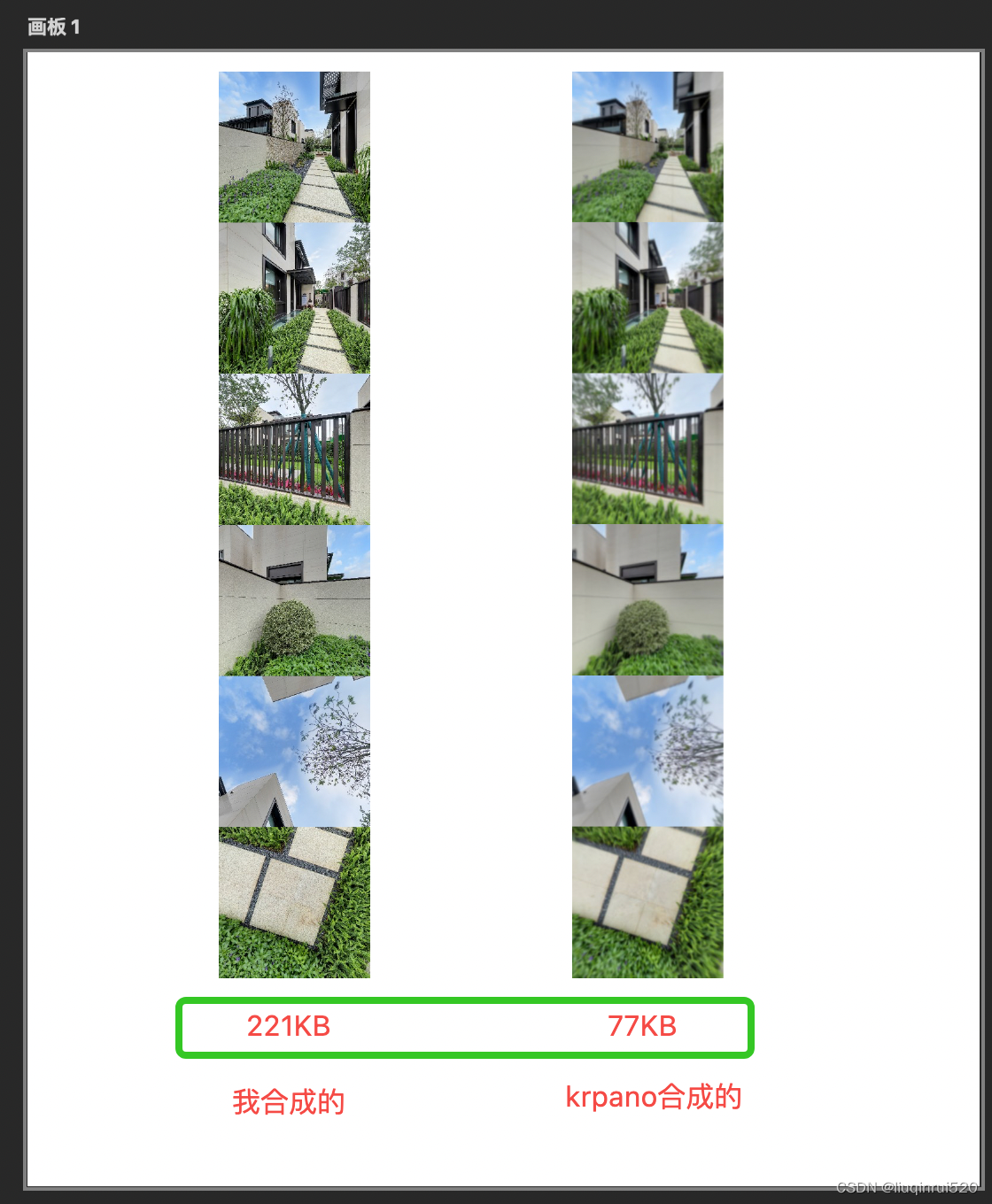

錯就錯在我是一個特別細心的人，如下圖，我發現我合成的圖片體積有221kb，而krpano才77kb，體積整整比它大了三倍啊，這里面到底暗藏了什么玄機？

11preview對比

通過對比，我們可以直觀的看出來，我的圖片要比krpano清晰的，它的圖片略帶模糊，但是其實觀感并不差，過渡都非常平滑，

那么我推測，讓圖片變得模糊可以大大降低圖片體積，這跟我們平時壓縮圖片還有點不太一樣，壓縮圖片主要是減少冗余像素，壓縮率太高圖片觀感會比較差，

這時候，我又看了組態檔vtour-multries.config

# preview pano settings
preview=true
graypreview=false
previewsmooth=25
previewpath=%OUTPUTPATH%/panos/%BASENAME%.tiles/preview.jpg

其中有一個屬性叫做：previewsmooth，

瞬間明白了，krpano是給它做了一個平滑處理，仔細想想，上面已經說了場景的預覽圖是為了提升加載速度和平滑過渡到原圖，那么，第一預覽圖的體積就不能太大，第二，如果預覽圖沒有做平滑處理的話，加載之后看起來會顆粒感比較嚴重，影響觀感，此刻很想再說一聲Krpano YYDS...

所以，我也需要對預覽圖進行平滑處理，

圖片平滑處理的方式常見的有這幾種：

均值平滑
高斯平滑
中值平滑

通過對比這幾種效果，比較符合的是高斯平滑，其實就是咱們平時所說的高斯模糊


krpano已經做到極致了，

krpano的縮略圖一般只有17kb左右，但卻如此清晰，觀感也很好，

如果我用高斯模糊的話，會顯得不清晰，可能它應該經過其它的處理，我考慮到縮略圖的使用場景，認為沒必要深究縮略圖，它的作用僅用來示意，使用我demo切出來的圖，相信你們也看不出差別，

12總結：

01.技術上，我們需要了解：

核心點在于推理出krpano多解析度切圖的演算法
canvas 2d
ImageData
web worker
高斯模糊
善用jszip
file-saver

02.對于krpano的評價

我僅僅是實作krpano的部分功能，不難發現krpano做的非常好，很多細節都考慮得很到位，并且自身也做過很多測驗；
krpano的價格其實并不貴，一次注冊終身免費，并且我們使用的10年來，它一直在迭代；
...

03.為什么我要做這個功能?

這一定是從用戶體驗出發，從產品出發，從業務中來，再去思考如何與技術結合；
有點在開篇已經提過了，有一定的使用場景；

04.我為什么能夠去完成它呢？

因為這不是一個KPI專案，不是一個公司專案，不是團隊規劃的需求，而是我自己的專案，但它的起因也是源于業務中遇到的問題；
如果在公司中，一個功能埋頭2天沒有頭緒，那么大概已經想要放棄了，因為會有期限給你施加壓力，而我自己業余專案，是每隔一段時間就去想想、看看，一步一步去找規律、求證、驗證、測驗，盡量成功，失敗也無所謂;
做任何事情都需要耐心、沉著冷靜

05.如何還原全景圖？

這是后面再把它做到krpano-js-tools里面，敬請期待；
我的做法不完全沿用現在的做法，會使用 webgl，使用webgl做全景，業界的標桿是貝殼找房；
