5 分鐘速通 SVG

前言

SVG對不少前端來說就是一個熟悉的陌生人，此篇博客是我學習完SVG后做的一個小總結，幫助我快速回憶SVG相關內容，

它不能幫你精通 SVG，但是可以幫你快速了解SVG的一些核心內容，不會迷失在一些細枝末節的設定中，讓你對 SVG 有一個大概的認識，

基礎

SVG，全名 Scalable Vector Graphics，是可縮放的矢量圖形，可以隨意放大縮小并且不失真，最重要的是體積也很小，

SVG 是一種XML語言，由 svg 根元素和一些基本形狀元素構成，另外還有一個 g 元素將基本形狀元素編組，支持漸變、旋轉、影片、濾鏡等效果，且能與 js 進行互動，

通常我們使用的 SVG 指的是 SVG1.1,而不是 SVG2.0，因為它的瀏覽器支持度不夠，

我們先給出一個 MDN 上的簡單示例：

<svg version="1.1" baseProfile="full"  height="200" xmlns="http://www.w3.org/2000/svg">
    <rect  height="100%" fill="red" />
    <circle cx="150" cy="100" r="80" fill="green" />
    <text x="150" y="125" font-size="60" text-anchor="middle" fill="white">SVG</text>
</svg>

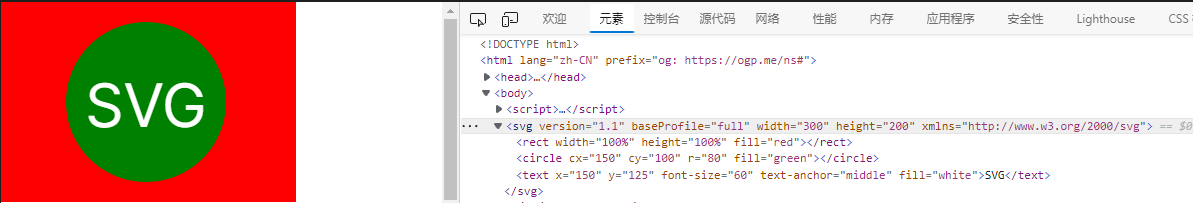

效果是：

svg 根元素上的這些除了寬高算是固定格式，下面的三個元素分別是矩形，圓和文字，每個元素上都有坐標定位，上面有些屬性用來改變它的位置、大小和填充顏色，

svg 的基本圖形元素有：

* rect 矩形
* circle 圓形
* ellipse 橢圓
* line 直線
* polyline 折線
* polygon 多邊形
* path 路徑

知道有這么多元素就行了，具體屬性看相關檔案，不用細究，

前 6 種元素全部可以用 path 實作，但是為了語意化容易讀懂，可以盡量用前 6 種，

現在著重講一下 path，

路徑 path

path 是 svg 基礎形狀中最強大的一個，可以很容易繪制直線，曲線，弧線，

先給個示例：

<svg  height="100px" version="1.1" xmlns="http://www.w3.org/2000/svg">
    <path d="M 10 10 H 90 V 90 H 10 L 10 10" fill="transparent" stroke="black"/>
</svg>

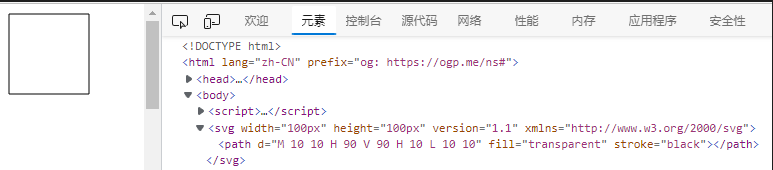

效果是：

示例中的 path 元素上，fill 和 stroke 對前端來說應該容易理解，就是填充和線條顏色，但它定義形狀的核心屬性d看起來就很容易讓人眼前一懵，

d表示一系列的路徑命令，而SVG的六種路徑命令型別如下：

• 移動到：M、m
• 畫線至：L、l、H、h、V、v
• 三次方貝塞爾曲線：C、c、S、s
• 二次方貝塞爾曲線：Q、q、T、t
• 橢圓曲線：A、a
• 封閉路徑：Z、z

操作就是使用移動命令移動到指定的點，然后使用剩下的幾個路徑來繪制線條，

然后我們決議一下上方的SVG例子：

• 使用移動命令 M 10 10 將畫筆移動到橫坐標 10，縱坐標 10 的位置
• 使用畫線命令 H 90 向右橫向繪制一條直線，這條直線的縱坐標不變，橫坐標終點是 90，此時畫筆的位置到了橫坐標 90，縱坐標 10 的位置
• 再使用畫線命令 V 90 向下縱向繪制一條直線，這條直線的橫坐標不變，縱坐標重點為 90，此時畫筆的位置到了橫坐標 90，縱坐標 90 的位置
• 最后使用畫線命令 L 10 10 ，從當前坐標位置繪制一條到橫坐標 10，縱坐標 10 的直線，

最后我們得到的結果就是一個位于橫坐標 10、縱坐標 10 位置的寬為 80 的正方形，

最后得提一下封閉路徑 Z 這個特殊命令，它沒有引數，作用是從當前路徑繪制一條直線到路徑的第一個點，

漸變和文字

漸變元素

• linearGradient 線性漸變
• radialGradient 徑向漸變

用到自己看檔案，了解有這么個東西就行了，

文字 text 元素 同理，

g 分組

元素g是用來組合物件的容器，添加到g元素的屬性會被其所有的子元素繼承，

也就是說你可以使用該元素對一批形狀進行批量的上色和變換操作，

上個例子：

<svg  height="100%" viewBox="0 0 95 50"
    xmlns="http://www.w3.org/2000/svg">
    <g stroke="green" fill="white" stroke->
        <circle cx="25" cy="25" r="15" />
        <circle cx="40" cy="25" r="15" />
        <circle cx="55" cy="25" r="15" />
        <circle cx="70" cy="25" r="15" />
    </g>
</svg>

patterns 圖案

先來一個使用示例：

<svg  height="200" xmlns="http://www.w3.org/2000/svg" version="1.1">
    <defs>
        <linearGradient id="Gradient1">
            <stop offset="5%" stop-color="white"/>
            <stop offset="95%" stop-color="blue"/>
        </linearGradient>
        <linearGradient id="Gradient2" x1="0" x2="0" y1="0" y2="1">
            <stop offset="5%" stop-color="red"/>
            <stop offset="95%" stop-color="orange"/>
        </linearGradient>

        <pattern id="Pattern" x="0" y="0"  height=".25">
            <rect x="0" y="0"  height="50" fill="skyblue"/>
            <rect x="0" y="0"  height="25" fill="url(#Gradient2)"/>
            <circle cx="25" cy="25" r="20" fill="url(#Gradient1)" fill-opacity="0.5"/>
        </pattern>

    </defs>

    <rect fill="url(#Pattern)" stroke="black" x="0" y="0"  height="200"/>
</svg>

注意看，漸變元素和圖案元素都需要放在 defs 元素內，相當于一個定義，然后實際使用的時候用 fill 屬性，

patterns 元素可以認為是對多個圖形元素的一個封裝，主要是為了進行復用，

其他功能

還有一些其他功能，如：

• 屬性 transform ，類同與同名 CSS 屬性，進行位移，縮放，旋轉
• 屬性 fill 和 stroke，填充和邊框
• 裁剪元素 clipPath，遮罩元素 mask ，同樣放在 defs 元素中
• 濾鏡元素 filter

這些功能不影響大多數情況的使用，用到了直接查檔案即可，

SVG 影片的話 IE11 不支持，保險起見可以不用，不過還是列出來一下，它們一般都是被嵌套在形狀元素中來使用：

• animate 元素 定義一個元素的某個屬性如何踩著時點改變
• animateMotion 元素 定義了一個元素如何沿著運動路徑進行移動，很像 path
• animateTransform 元素 控制影片的轉換、縮放、旋轉或斜切，

至于其他的什么字體之類細枝末節的東西略過吧，平常如果涉及到這類處理我們可能就用 svg 圖片了，而不是直接使用 svg，

總結

5 分鐘速通 SVG 完畢，相信你已經對 SVG 有了一個稍微全面一點的了解，

通不通無所謂，你就說快不快吧，
