【干貨】超詳細！TPC7062封裝MQTT協議教程
一．功能簡介
通過將報文分解為16進制格式的字串（比如：101C00044D51545404C2），再通過TPC-7062進行組包，利用串口服務器的TCP/IP協議堆疊連接服務器，實作TCP客戶端透明傳輸連接MQTT服務器，
實作MQTT協議直連的前提是設備本身具有或者是外接串口聯網設備實作，比如筆者所使用的TPC7062是不具備TCP/IP協議堆疊的純串口控制屏，可通過連接億佰特公司所生產的串口服務器（NB114）實作TCP客戶端連接服務器，
NB114串口服務器本身就具對MQTT協議進行封裝，可直接實作串口設備連接MQTT服務器，本文為了分析MQTT報文將不使用MQTT模式連接服務器，僅使用TCP客戶端模式連接MQTT服務器通過MCGS腳本對資料進行組包發送，
二．報文詳解
TPC驅動使用和字符轉換：
TPC7062使用官方提供的掃碼槍設備驅動，實作該功能不可使用Modbus等具有協議的驅動需，要使用支持串口資料透明傳輸的設備驅動，由于設備多處會使用到字符轉換，因此獨立配置三個“用戶策略”用于字符轉換：MQTT協議報文中TPC驅動和字符轉換教程
MQTT字符長度計算：PC7062封裝MQTT協議字符長度計算教程
連接報文：PC7062封裝MQTT協議鏈接報文步驟教程
心跳報文：
PINGREQ：C0 00
服務器回傳：D0 00
心跳報文基于MCGS的回圈策略周期發送，
訂閱報文
SUBSCRIBE：82 +字符總長度（遵循剩余字符演算法）+00 00+訂閱地址長度（2位元組）+訂閱地址+服務等級（00、01、02）.....+訂閱地址+服務等級（00、01、02）（可同時訂閱多個主題），
服務器回應：9003000000(最大Qos0)，9003000001(最大QoS1)，

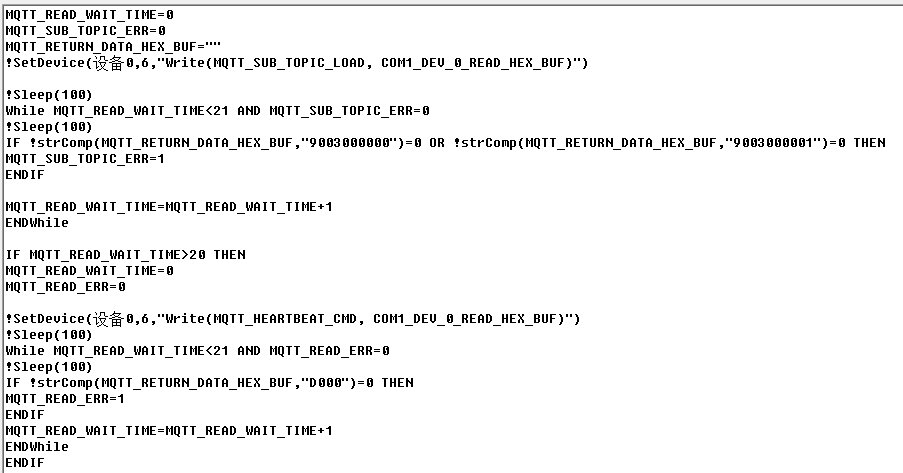

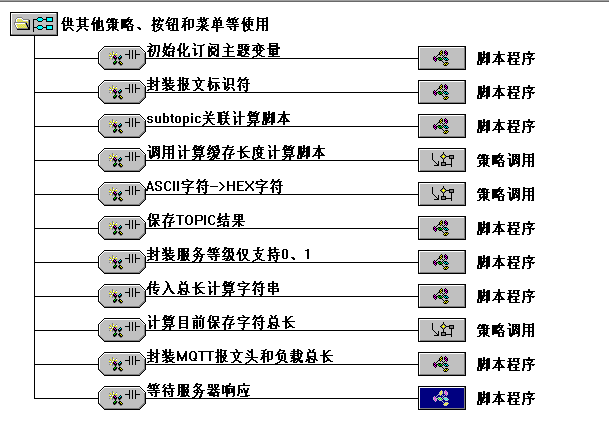

MCGS腳本配置如下：
第一步：初始化發送快取變數；
第二步：為發送快取變數寫入報文識別符號（0000）；
第三步：傳入SUB-TOPIC字符到計算快取變數，用于計算和字符轉換（呼叫前文提到的長度計算腳本和ASCII轉HEX腳本）；
第四步：保存計算結果；
第五步：封裝服務等級僅支持0、1；
第六步：將之前的快取的字串傳入長度計算算出字符總長；
第七步：封裝報文頭及可變長度；
第八步：等待服務器回應；
若訂閱請求報文發送錯誤（非服務器許可主題和服務等級）服務器會斷開連接，因此超時后發送心跳更新在線狀態；
發布報文：PC7062封裝MQTT協議發布報文教程

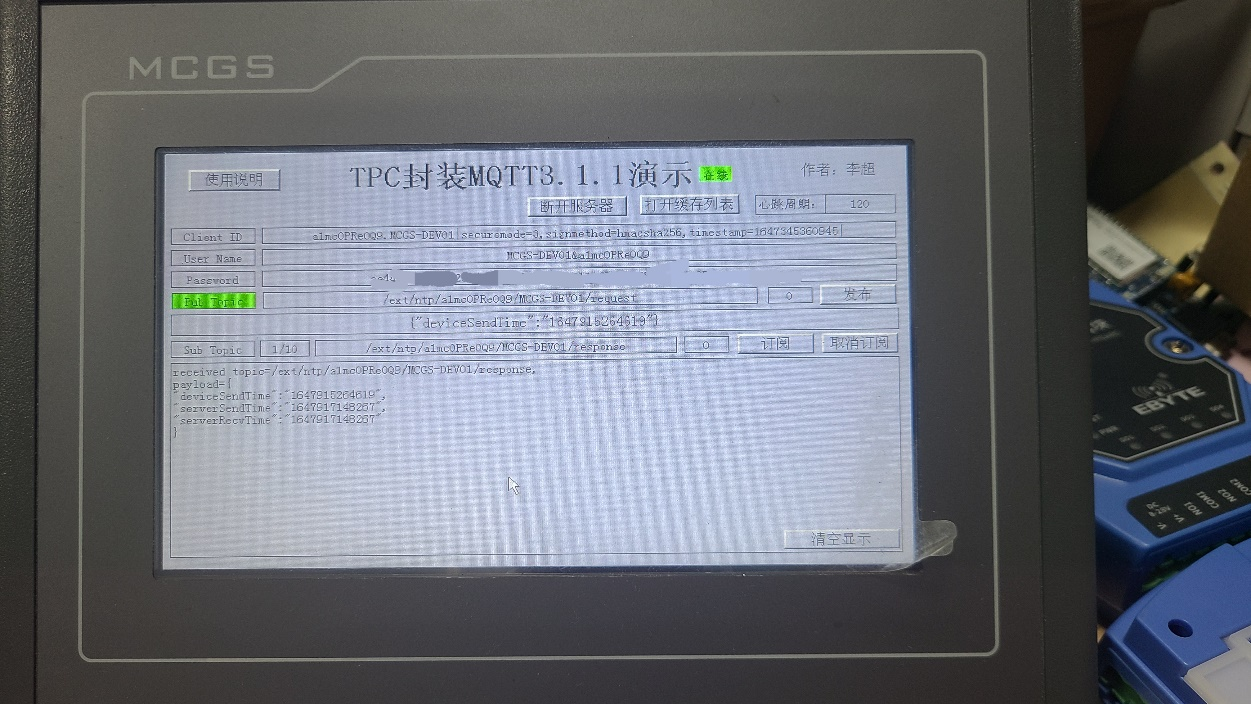

三．實體演示
通過連接阿里云MQTT服務器，并使用阿里云NTP服務獲取當前時間，請求格式參考阿里云用戶手冊NTP服務，
