學習 Fabric.js，我的建議是看檔案不如看 demo，
本文實作的功能：將元素拖進到畫布中并生成對應的圖形或圖片，

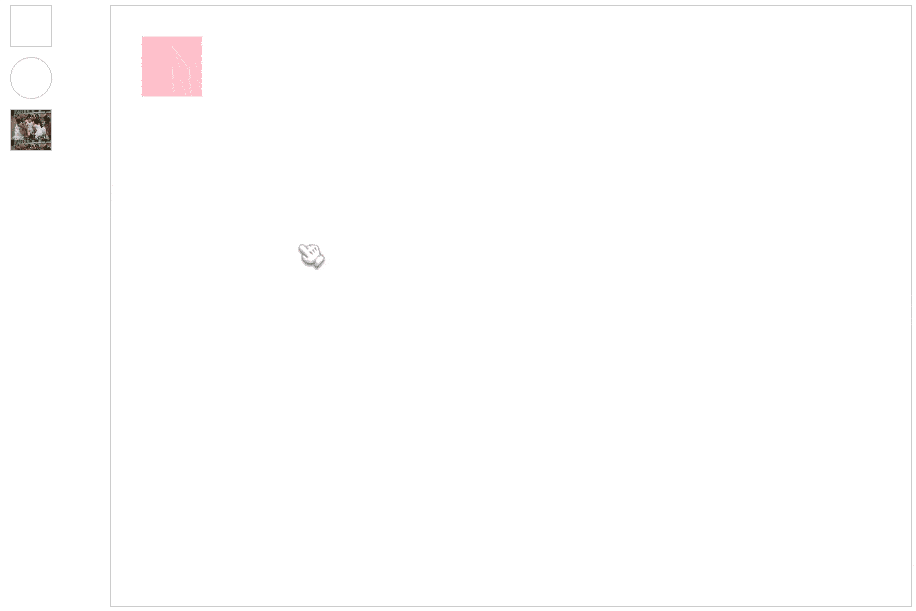

效果如下圖所示：
思路
要實作以上效果，需要考慮以下幾點：
- 元素有拖拽功能，
- 能在畫布中生成對應的元素，
- 畫布有可能縮放，
- 畫布有可能移動，
- 畫布的位置可能在頁面的某處，
- 在3和4情況下還能在準確的位置生成元素，
基于以上幾點，我得出以下解法，
- 解1：要讓
HTML元素具備拖拽功能，只要將draggable屬性設定為true即可， - 解2：
Fabric.js創建元素可看 《Fabric.js 從入門到膨脹》的基礎圖形篇，要創建圖片可以看 圖片篇， - 解3：縮放畫布我在 《Fabric.js 縮放畫布》 里講解過，
- 解4：移影片布我在 《Fabric.js 拖拽平移畫布》 里講解過，
- 解5：畫布的左上角不一定在body的左上角，也就是滑鼠當前位置可能和畫布對應的坐標不一樣，需要通過加減法計算一下，
- 解6：
Fabric.js提供了一個方法可以將滑鼠當前坐標轉換為畫布對應的真實坐標，這個方法叫restorePointerVpt，
動手
我分幾個步驟慢慢實作上述功能，我知道你很急，但你先別急
創建畫布及元素
<div >
<div >
<div draggable="true"></div>
<div draggable="true"></div>
<div draggable="true"></div>
</div>
<canvas id="c" style="border: 1px solid #ccc;"></canvas>
</div>
<script src="https://unpkg.com/[email protected]/dist/fabric.min.js"></script>
<script>
let canvas = null
// 初始化畫布
function initCanvas() {
// 創建畫布
canvas = new fabric.Canvas('c', {
width: 800,
height: 600
})
// 矩形
const rect = new fabric.Rect({
top: 30,
left: 30,
width: 60,
height: 60,
fill: 'pink'
})
// 將矩形添加到畫布中
canvas.add(rect)
// 接下來3個事件監聽的主要功能是移影片布，在按住 alt 后滑鼠可以拖拽畫布
// 按下滑鼠事件
canvas.on('mouse:down', function (opt) {
var evt = opt.e;
if (evt.altKey === true) {
this.isDragging = true
this.lastPosX = evt.clientX
this.lastPosY = evt.clientY
}
})
// 移動滑鼠事件
canvas.on('mouse:move', function (opt) {
if (this.isDragging) {
var e = opt.e;
var vpt = this.viewportTransform;
vpt[4] += e.clientX - this.lastPosX
vpt[5] += e.clientY - this.lastPosY
this.requestRenderAll()
this.lastPosX = e.clientX
this.lastPosY = e.clientY
}
})
// 松開滑鼠事件
canvas.on('mouse:up', function (opt) {
this.setViewportTransform(this.viewportTransform)
this.isDragging = false
})
// 監聽滑鼠滾輪縮放事件，可以縮放畫布
canvas.on('mouse:wheel', opt => {
const delta = opt.e.deltaY // 滾輪，向上滾一下是 -100，向下滾一下是 100
let zoom = canvas.getZoom() // 獲取畫布當前縮放值
zoom *= 0.999 ** delta
if (zoom > 20) zoom = 20 // 限制最大縮放級別
if (zoom < 0.01) zoom = 0.01 // 限制最小縮放級別
// 以滑鼠所在位置為原點縮放
canvas.zoomToPoint(
{ // 關鍵點
x: opt.e.offsetX,
y: opt.e.offsetY
},
zoom // 傳入修改后的縮放級別
)
})
}
initCanvas()
</script>

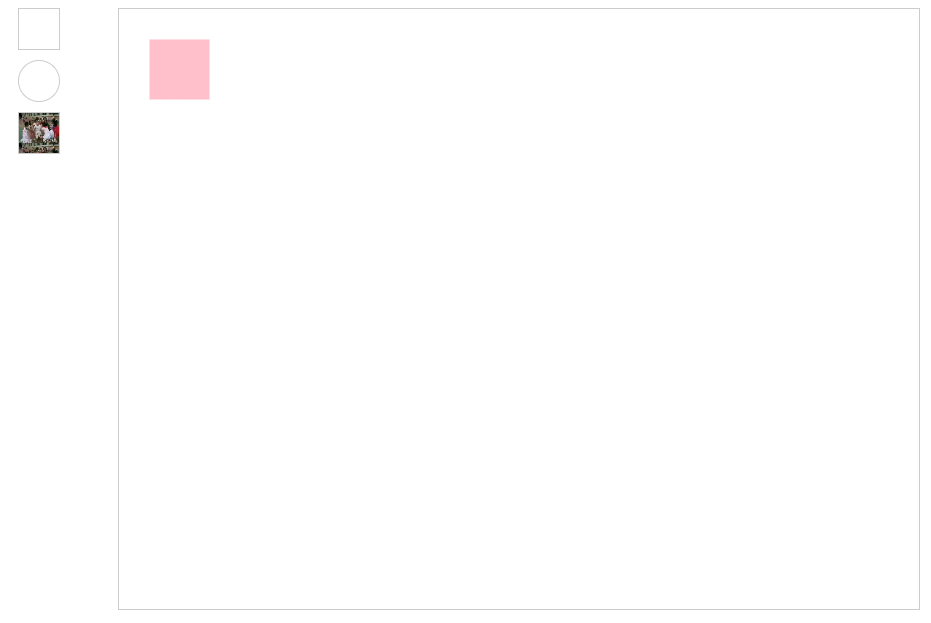

上面的代碼使用了 Fabric.js 系結了頁面上的畫布，并創造了一個粉紅色的矩形，
按住 alt 后，使用滑鼠在畫布上可以拖拽畫布，
在畫布上滾動滑鼠滾輪可以縮放畫布，
左側的元素串列也將 draggable 屬性設定為 true，元素具備拖拽功能了，
監聽元素放進畫布
我們還需要使用一個變數來記錄當前拖拽的是什么元素，
<!-- 省略部分代碼 -->
<div >
<div draggable="true" ondragstart="onDragstart('rect')"></div>
<div draggable="true" ondragstart="onDragstart('circle')"></div>
<div draggable="true" ondragstart="onDragstart('img')"></div>
</div>
<script>
let currentElType = null // 當前要創建的元素型別
// 拖拽開始時就記錄當前打算創建的元素型別
function onDragstart(type) {
currentType = type
}
</script>
前面的代碼已經知道拖拽時需要生成什么型別的元素了，現在還需要知道生成到畫布的哪個地方（x和y坐標）
松開滑鼠時，需要計算滑鼠在畫布的坐標，這里的坐標是指畫布在頁面中的位置轉換出來的坐標，而且還要計算畫布拖拽和縮放過的情況，
我的做法是通過 canvas 元素的 getBoundingClientRect() 方法回傳的物件中獲取到 top 和 left 兩個資料，這兩個資料就是 canvas 元素距離頁面頂部和左側的距離，
然后通過滑鼠當前坐標減去 canvas 距離頁面頂部或左側的距離，計算出滑鼠點擊畫布的真實坐標，
但畫布有可能拖拽和縮放，所以需要通過 Fabric.js 提供的 restorePointerVpt() 方法將坐標轉換一下，
于是有了下面的代碼，
// 省略部分代碼......
canvas.on('drop', function(opt) {
// 畫布元素距離瀏覽器左側和頂部的距離
let offset = {
left: canvas.getSelectionElement().getBoundingClientRect().left,
top: canvas.getSelectionElement().getBoundingClientRect().top
}
// 滑鼠坐標轉換成畫布的坐標（未經過縮放和平移的坐標）
let point = {
x: opt.e.x - offset.left,
y: opt.e.y - offset.top,
}
// 轉換后的坐標，restorePointerVpt 不受視窗變換的影響
let pointerVpt = canvas.restorePointerVpt(point)
})
生成對應的元素
上面的代碼最后得出的 pointerVpt 就是轉換后最終的坐標，我們在這個坐標上生成元素即可，
// 省略部分代碼......
canvas.on('drop', function(opt) {
// 省略部分代碼......
switch (currentType) {
case 'rect':
createRect(pointerVpt.y, pointerVpt.x)
break
case 'circle':
createCircle(pointerVpt.y, pointerVpt.x)
break
case 'img':
createImg(pointerVpt.y, pointerVpt.x)
break
}
// 創建完元素，把當前操作的元素型別設定回 null
currentElType = null
})
// 創建矩形
function createRect(top, left) {
canvas.add(new fabric.Rect({
top,
left,
width: 60,
height: 60,
fill: 'pink'
}))
}
// 創建圓形
function createCircle(top, left) {
canvas.add(new fabric.Circle({
top,
left,
radius: 30,
fill: 'pink'
}))
}
// 創建圖片元素
function createImg(top, left) {
fabric.Image.fromURL('./picture.jpg', oImg => {
oImg.top = top
oImg.left = left
canvas.add(oImg)
})
}
代碼倉庫
前面都是碎碎念，代碼一段一段的，如果需要完整版代碼可以打開鏈接自取，
? Fabric.js 拖拽創建元素
