今天我將和大家分享一下通過 ArcGIS 制作航線 OD 圖的方法，文章內容包括資料預處理、地圖制圖及資源分享三部分，所需資料包括 機場資料 及 航班資料，
資料預處理
在獲取到資料后需要對其進行整理，提取出各航線起點及終點對應的經緯度坐標，這部分操作可通過撰寫 Python 代碼完成，示例代碼如下：
點擊查看代碼
# 匯入所需模塊
import pandas as pd
import openpyxl
# 獲取機場及航班資料
airports = pd.read_csv("data/airports.csv")
flights = pd.read_csv("data/flights.csv")
# 由于資料量較大，只選取airline列值為"AA"的航班資料
fsub = flights[flights["airline"] == "AA"]
# 重置航班資料表的行索引，使其從零開始順序排序，以便于后續資料處理
# 代碼參考：https://blog.csdn.net/weixin_51098806/article/details/115265573
fsub = fsub.reset_index(drop=True)
air12_id_list = list() # 起始點串列，資料格式："起點 - 終點"
air1_lon_list, air1_lat_list = list(), list() # 起點經緯度
air2_lon_list, air2_lat_list = list(), list() # 終點經緯度
# 對航班資料進行迭代，以提取各航班的起點與終點坐標
for i in range(len(fsub)):
fsub_i = fsub.loc[i] # 獲取航班表里的第i行資料
# 獲取航班起點及終點的機場資料
air1 = airports[airports["iata"] == fsub_i["airport1"]]
air2 = airports[airports["iata"] == fsub_i["airport2"]]
# 將獲取到的機場資料匯入對應串列中
air1_id, air2_id = fsub_i["airport1"], fsub_i["airport2"]
air12_id_list.append(f"{air1_id} - {air2_id}")
air1_lon_list.append(float(air1["long"]))
air1_lat_list.append(float(air1["lat"]))
air2_lon_list.append(float(air2["long"]))
air2_lat_list.append(float(air2["lat"]))
# 將上方的串列合并后匯出為Excel格式
data = https://www.cnblogs.com/qsgeo/p/{"air12_id": air12_id_list, "air1_lon": air1_lon_list, "air1_lat": air1_lat_list,
"air2_lon": air2_lon_list, "air2_lat": air2_lat_list}
df = pd.DataFrame(data)
# 輸出Excel資料
# 輸出時須確保輸出路徑準確無誤，如果輸出到了一個不存在的檔案夾，運行時就會出現報錯
# 如果輸出資料表本就存在于輸出檔案夾中，則會直接覆寫源檔案，但覆寫程序需要源檔案保持關閉狀態
df.to_excel("data/data_AA.xlsx")
print("輸出成功！")

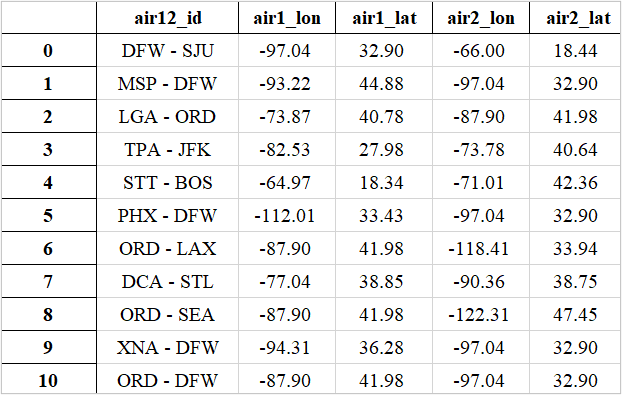

整理后的部分 Excel 表如下圖所示：
注：輸出表格的字體、行高及列寬等格式有所調整，
2 地圖制圖
2.1 匯入資料
以世界陸地資料作為底圖，
由于先前整理輸出的是 xlsx 格式表格，無法直接被 ArcGIS 讀取，故需將其轉換為 xls 格式后再匯入 ArcGIS 中或者通過 ArcGIS 的【Excel 轉表】（ArcToolbox：Conversion Tools/Excel/Excel to Table）工具將其轉換為 ArcGIS 可正常讀取的表格檔案，

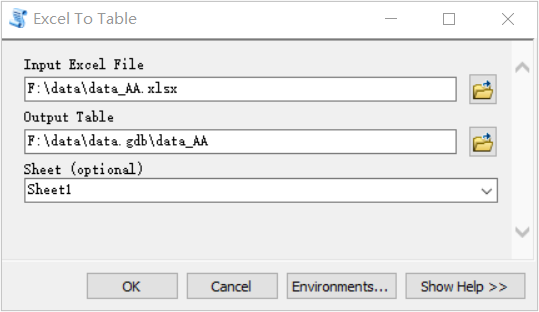

注：通過【Excel 轉表】工具轉換時建議將結果表保存到地理資料庫中，工具引數設定如下圖所示：
2.2 XY 轉線

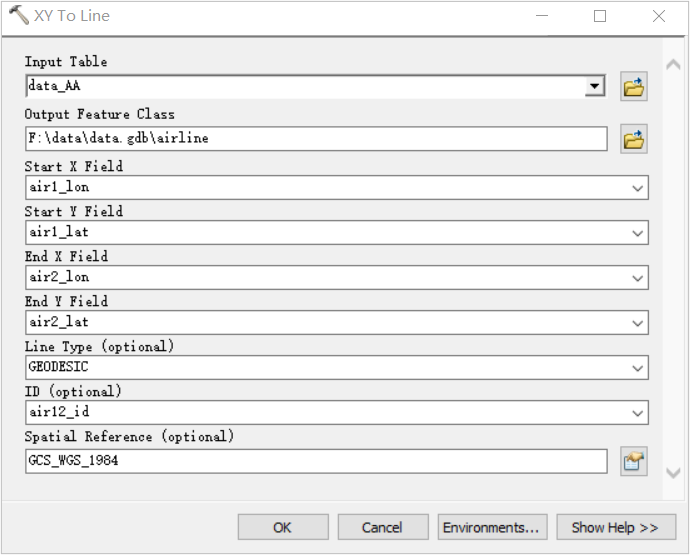

通過 ArcGIS 的【XY 轉線】（ArcToolbox：Data Management Tools/Features/XY to Line）工具基于起點及終點的 XY 值生成航線資料，引數設定如下圖所示：

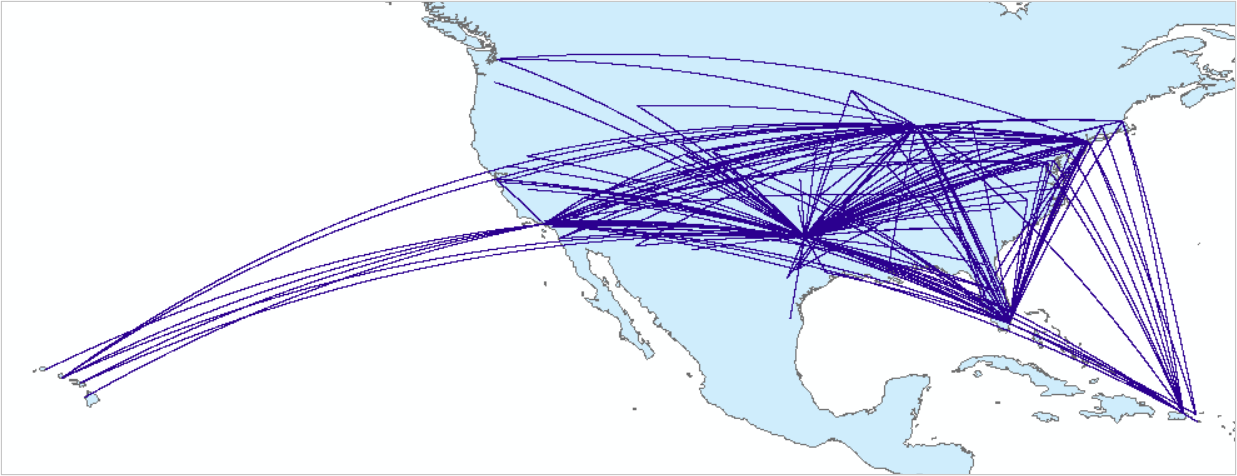

生成的航線圖如下圖所示：
2.3 地圖修飾

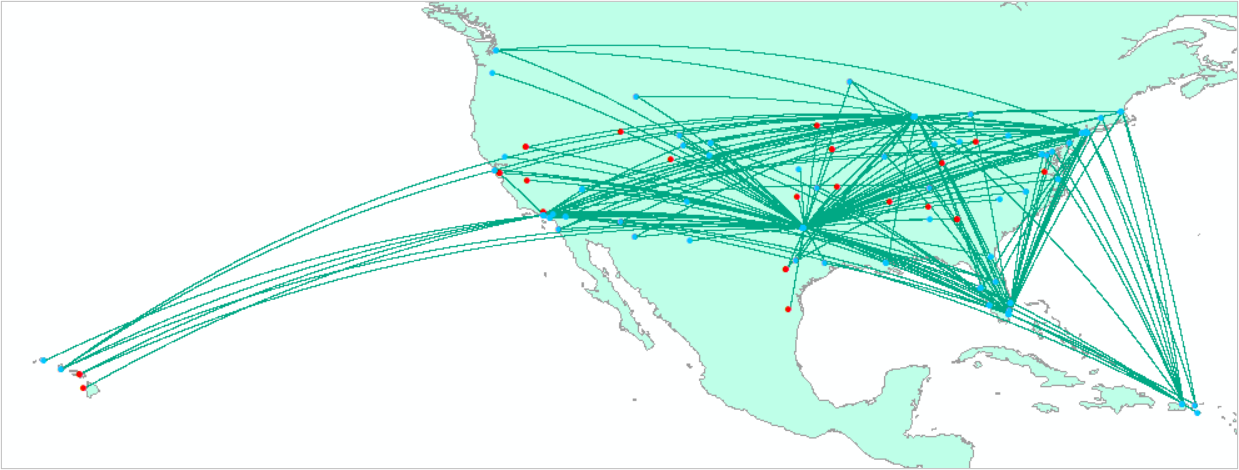

可看出這些航線均位于美國及夏威夷等地，在此之后還可以通過資料表右鍵選單中的【顯示 XY 資料】（Display XY Data）展示起點及終點的位置，注意此時生成的位置點資料僅為臨時檔案，如需永久保存這些位置點還需另外將資料點匯出為矢量點資料，對所有資料進行符號化后結果如下圖所示：

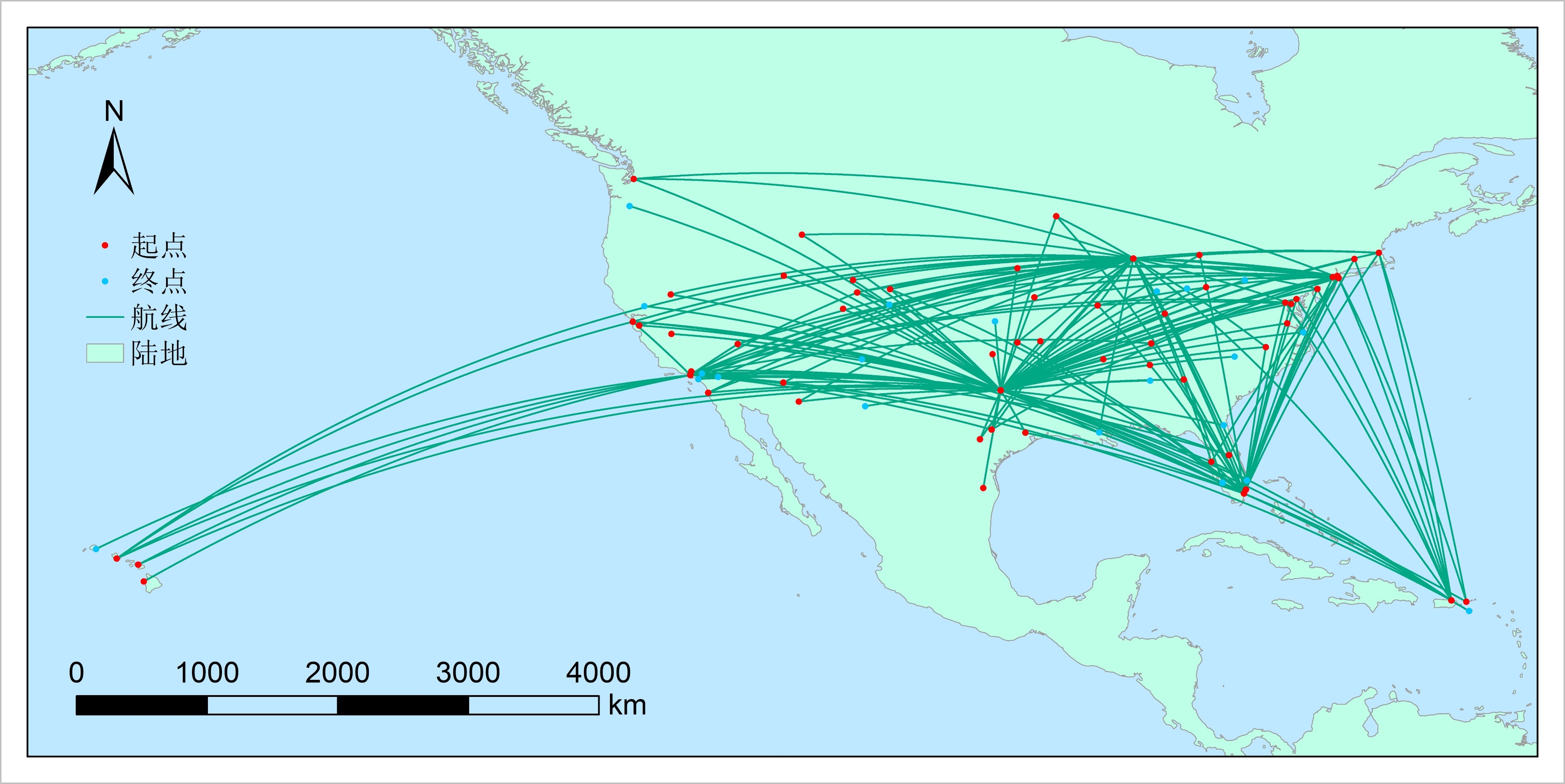

在布局視圖中調整頁面大小及方向，添加指北針、比例尺等地圖布局要素，也可以適當調整地圖的底色及投影方式等內容，在所有引數設定完成后匯出地圖，結果如下圖所示：
3 資源分享
百度網盤鏈接：
鏈接：https://pan.baidu.com/s/1r410-IlTUB64X5zi9DLuKQ
提取碼：ggua
注：分享的壓縮包里包含本文相關的所有資料，
