vue2 使用 cesium 篇

今天好好寫一篇哈，之前寫的半死不活的，首先說明：這篇博文是我邊做邊寫的，小白也是，實作效果會同時發布截圖，如果沒有實作也會說明，僅僅作為技識訓累，選擇性分享，不做教學哈，不好別噴，

安裝 cesium

這個就很簡單，只需要一句簡簡單單的命令就可以實作在 vue 專案中安裝 cesium 了，

npm install cesium --save

然后等待安裝完成就可以了兄弟們！！

這個樣子嘞，就是安裝完成了，會開發 vue 的都曉得哈，

看一下依賴包里面，也成功下載了 cesium 的依賴，非常棒！！

接入專案 cesium

接下來就是使用，這個步驟很不好整，cesium 的官方檔案寫的很不友好，許多新手小白很難入門，甚至是理解都難，查檔案都不會，就比如我，但是！這里的步驟我都是自己測驗過可以的哈！首先呢，我是自己創建的 vue2 專案，使用的腳手架是 cli3 以上的，

首先第一步，從 node_modules 依賴包里面，找到我們剛剛安裝的 cesium ，在檔案夾里面有一個 Build 檔案夾，里面有一個 Cesium 檔案夾，把這個 Cesium 檔案夾復制一份，

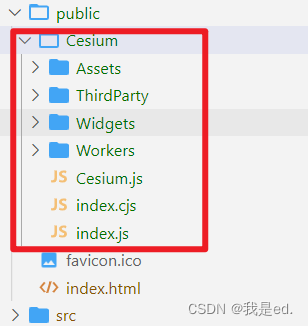

然后呢，在專案的 public 檔案夾下，粘貼出來，

好的第一步完成！

然后第二步，在專案 index.html 檔案中，head 標簽里面，引入 cesium 的全域樣式，

<link rel="stylesheet" href="https://www.cnblogs.com/wjw1014/archive/2023/02/21/Cesium/Widgets/widgets.css">

還是在這個檔案中，在 body 最后，引入 cesium 原始碼，

<script type="text/javascript" src="https://www.cnblogs.com/wjw1014/archive/2023/02/21/Cesium/Cesium.js"></script>

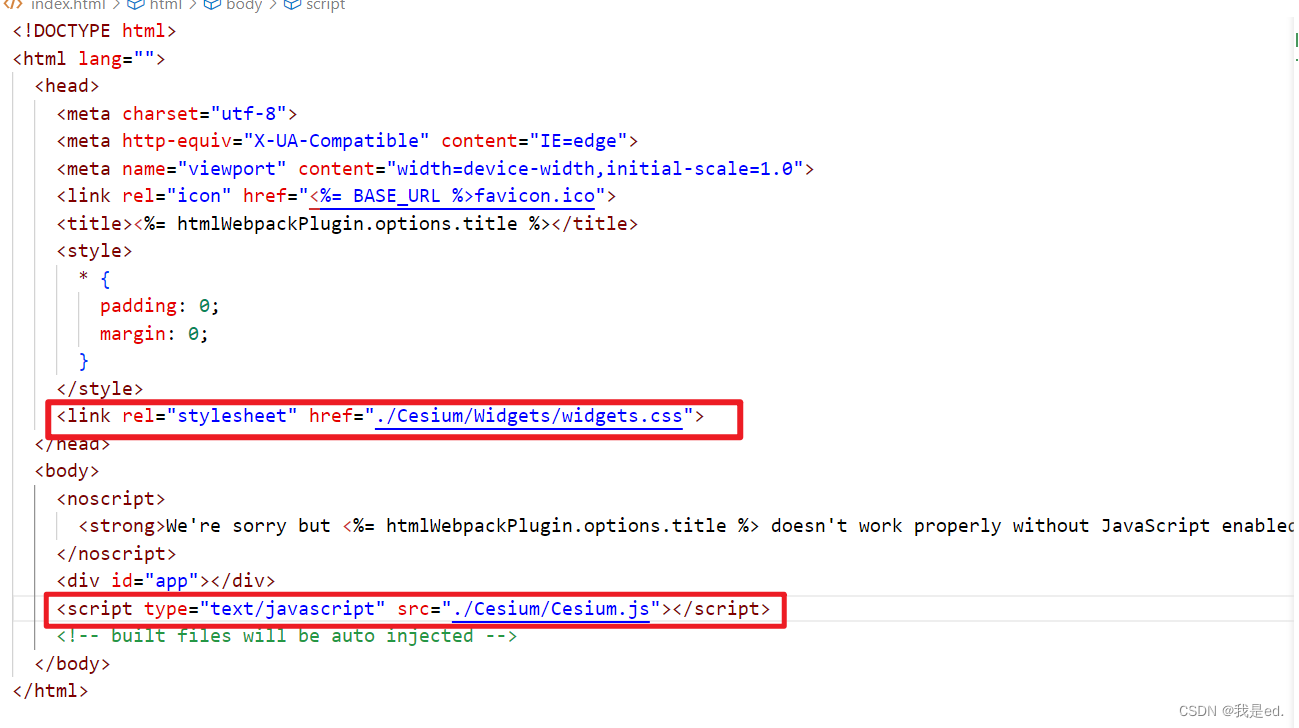

就是下面這個樣子哈，

好的，完成之后我們重新啟動一下專案，記得哈，重啟一下專案！其實不重啟也可以，啊哈哈哈哈，

使用 cesium

接下來的作業就很簡單了嘛，我們寫一個頁面哈，用來顯示藍星，這個頁面就隨便寫了哈，沒有啥技術含量，咱就不啰嗦了，

<template>
  <div id="my-map"></div>
</template>

<script>


export default {
  name: "HomeView",

};
</script>

<style scoped>
#my-map {
  width: 100%;
  height: 100%;
  background-color: black;
}
</style>

寫一個黑色的頁面，so 簡單哈！

非常好，效果出來了，到現在還沒有用到一點兒的 cesium 別急，下面開始哈，

我們寫一個 init() 方法，然后在 init() 方法里面呢，實作把這個 div 渲染成一個藍星，

   init() {
      this.viewer = new Cesium.Viewer('my-map', {
        homeButton: false,
        sceneModePicker: false,
        baseLayerPicker: false, // 影像切換
        animation: true, // 是否顯示影片控制元件
        infoBox: false, // 是否顯示點擊要素之后顯示的資訊
        selectionIndicator: false, // 要素選中框
        geocoder: false, // 是否顯示地名查找控制元件
        timeline: true, // 是否顯示時間線控制元件
        fullscreenButton: false,
        shouldAnimate: false,
        navigationHelpButton: false, // 是否顯示幫助資訊控制元件
      });
    }

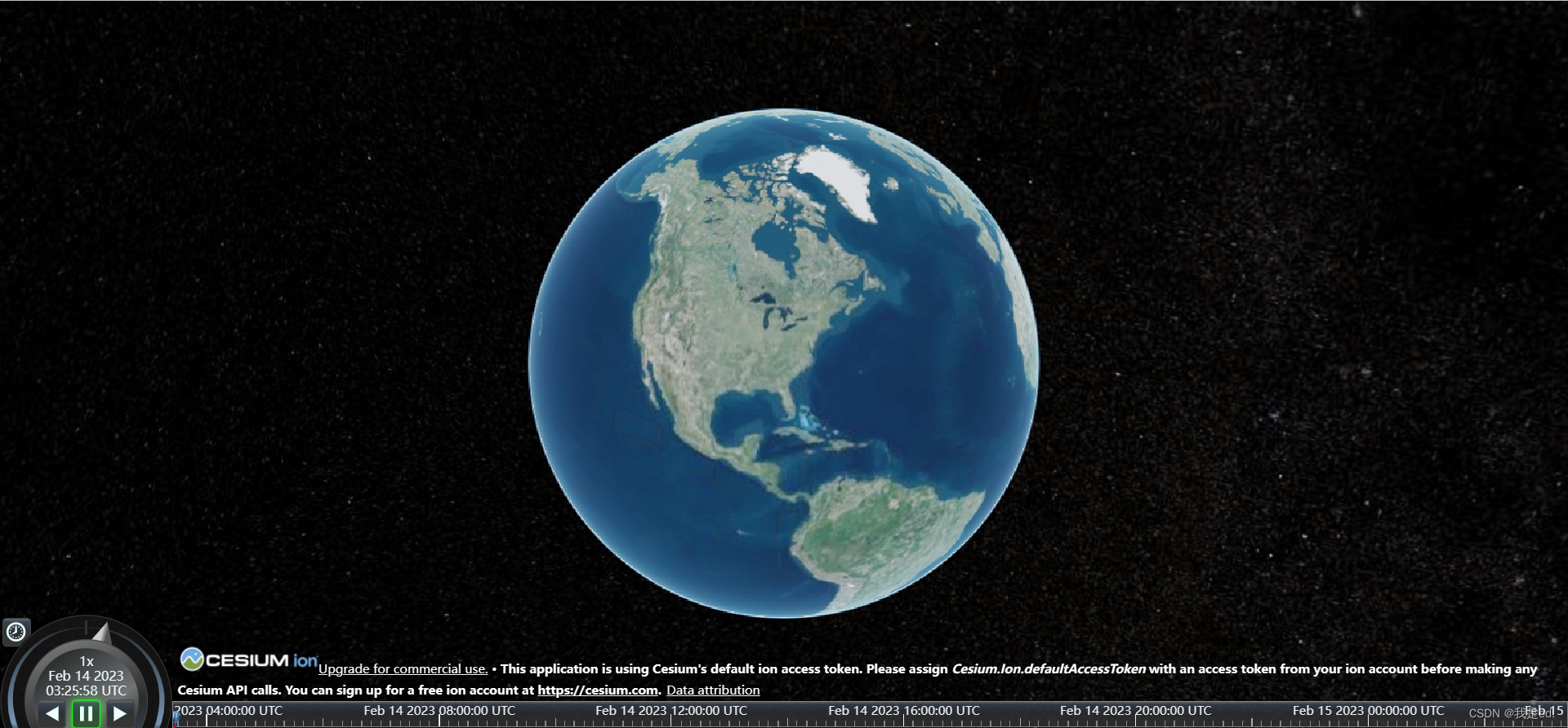

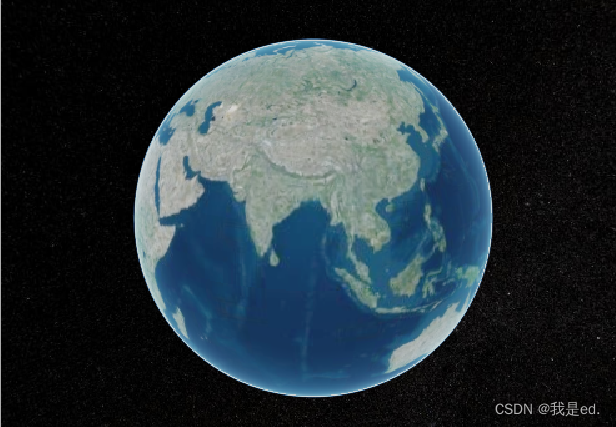

完成！藍星加載出來了！

這樣初始化藍星就差不多了是吧！好的下面說一些其他的事情，

cesium 相關資料

首先分享一些資料給各位，希望有用：

Cesium 官網：https://cesium.com/
Cesium 官網 API：https://cesium.com/learn/cesiumjs/ref-doc/
Cesium 中文API： http://cesium.xin/cesium/cn/Documentation1.62/
Cesium 官方案例：https://sandcastle.cesium.com/?
Cesium 技能樹：https://www.wenjiangs.com/doc/egyaeyav
Cesium 中文社區：http://cesium.xin/
3D 模型下載網站：https://sketchfab.com/feed

上邊這部分網站呢，也許對你有用，需要的話可以看一下，

優化上面代碼

為了保證代碼稍微稍微的整潔一點點，我們把 cesium 有關的代碼抽成一個 js 檔案哈，統一的放在一起，這樣的話呢，方便管理一下，嘿嘿！

首先在組件同級創建一個 js 檔案夾，里面放一個 TCesium.js 檔案，里面的代碼就是下面的樣子：

export class TCesium {

  viewer = null;
  scene = null;

  /**
   * 構造器函式：實體化cesium
   * @param {*} dom 節點id
   */
  constructor(dom) {
    this.viewer = new Cesium.Viewer(dom, {
      homeButton: false,
      sceneModePicker: false,
      baseLayerPicker: false, // 影像切換
      animation: true, // 是否顯示影片控制元件
      infoBox: false, // 是否顯示點擊要素之后顯示的資訊
      selectionIndicator: false, // 要素選中框
      geocoder: false, // 是否顯示地名查找控制元件
      timeline: true, // 是否顯示時間線控制元件
      fullscreenButton: false,
      shouldAnimate: false,
      navigationHelpButton: false, // 是否顯示幫助資訊控制元件
    });
    this.scene = this.viewer.scene
  }
}

然后在組件中呢，引入一下這個檔案，

import { TCesium } from './js/TCesium'

然后嘞，init() 方法就可以直接實體化了，

	init() {
      this.mapObject = new TCesium('my-map')  // 注意，這個my-map就是我們div的id
    }

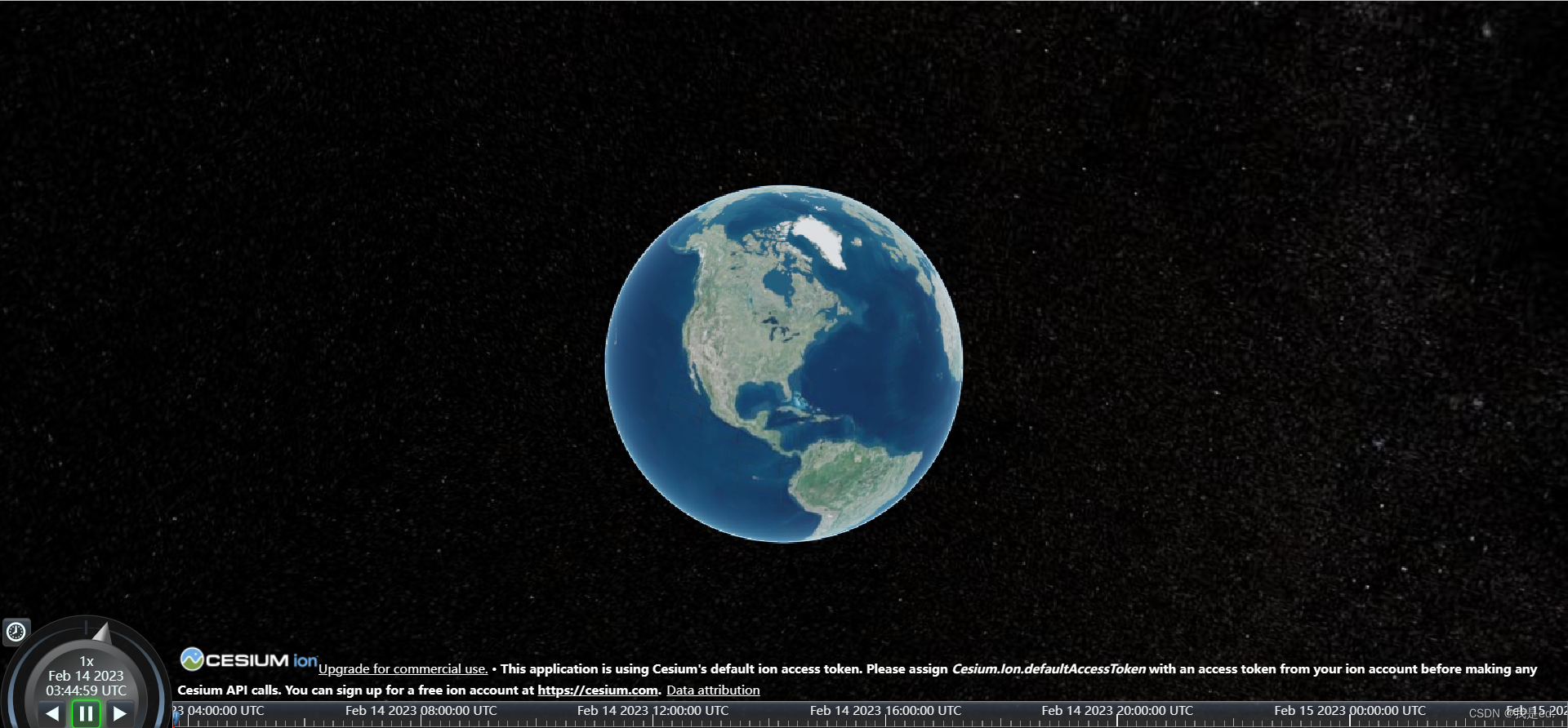

然后呢，效果是一樣的，

很棒！

cesium token 申請和設定

接下來我們說一下 cesium 的 token，使用cesium需要申請一個token值，這個地方就和百度地圖或者是高德地圖一樣，需要一個 token 秘鑰來進行操作，確保在使用 cesium 的程序中不會出現 token 過期造成地圖加載不出來的問題，當然了，現在看我們是一點問題沒有，藍星地球可以正常加載，但是隨著我們測驗撰寫的時間增長，呼叫 cesium 圖層次數過多，就會出現圖層加載不出來，就是超次數，這個是時候，我們地球可能就白了，因為沒有實時圖層回傳了，這個時候就需要 token，所以說我們現在就設定上 token，防止這種事情的發生，

首先我們需要去 cesium 官網去申請一個 token，方法很簡單：

cesium申請token請點擊 這里

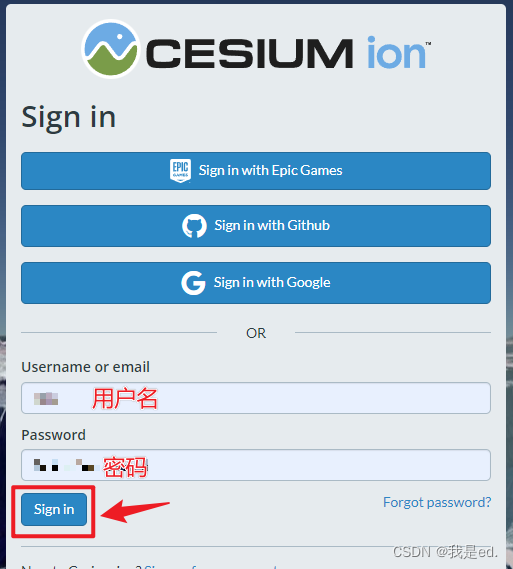

然后嘞，輸入用戶名、密碼登錄一下子，沒有用戶名密碼的可以創建一個新的賬號來完成操作喲~！

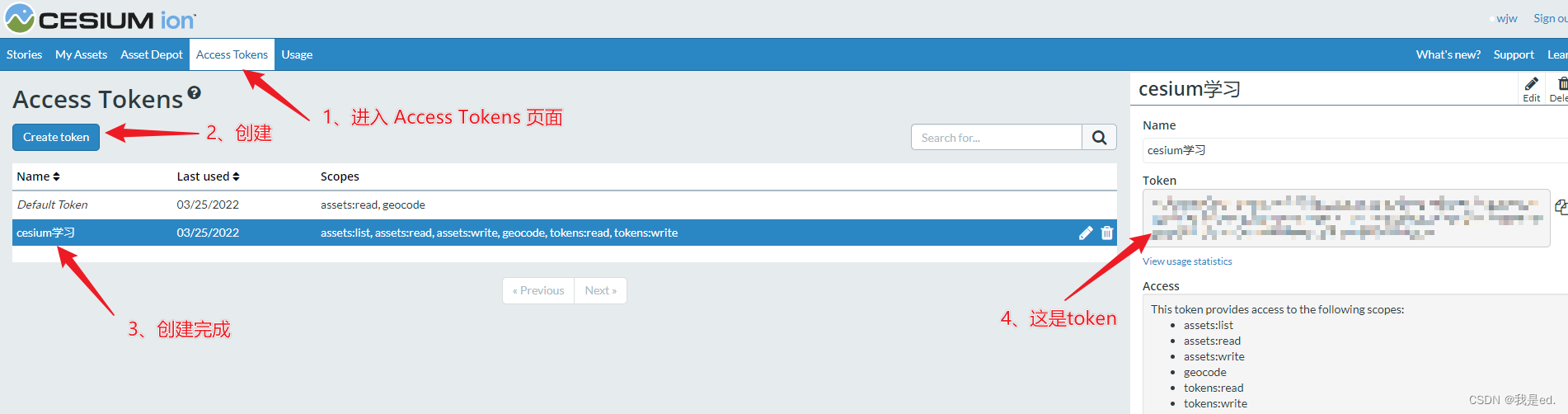

然后就可以創建一個新的 token 來玩，

然后我們就成功的獲取到了一個 cesium 的秘鑰，太棒了親們！

然后我們在 TCesium.js 檔案中的構造器函式中，加載這個 token 就可以了，

Cesium.Ion.defaultAccessToken = '你申請的cesium的token'

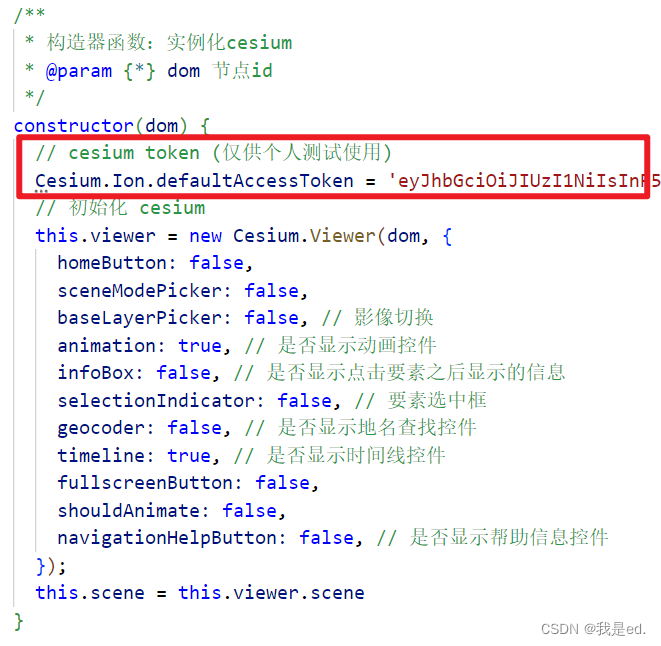

就像下面這個樣子：

好的，這樣子的話， token 就申請使用完成了，

cesium 基礎配置

相關API

我們在上面的代碼配置了一些基本的設定項，稍微過一下子哈，

	this.viewer = new Cesium.Viewer(dom, {
      homeButton: false,
      sceneModePicker: false,
      baseLayerPicker: false, // 影像切換
      animation: false, // 是否顯示影片控制元件
      infoBox: false, // 是否顯示點擊要素之后顯示的資訊
      selectionIndicator: false, // 要素選中框
      geocoder: false, // 是否顯示地名查找控制元件
      timeline: false, // 是否顯示時間線控制元件
      fullscreenButton: false,
      shouldAnimate: false,
      navigationHelpButton: false, // 是否顯示幫助資訊控制元件
    });

就是上面這一塊，我寫了幾個常用的，先全部設定為 false，就是不使用，我們稍微說幾個常用的看一下哈，

homeButton

我們先看 homeButton 引數，我們如果設定為 true，這個是主頁按鈕，啥意思呢，就是我們加載出藍星之后，我們可以滑鼠轉動嘛、放大縮小啥的，如果我們設定 homeButton 為 true 之后，在頁面的右上角就會出現一個主頁按鈕，當我們改變過藍星之后，點擊這個按鈕，會回到我們最開始的視角，

sceneModePicker

sceneModePicker 是地圖顯示的維度控制，他提供 二維平面 和 三維球體 兩種方式，當設定為 true 的時候，右上角會提供一個維度切換的按鈕，幫助我們進行藍星維度的展示切換功能，

baseLayerPicker

Cesium 為我們提供了一些底圖，這個 baseLayerPicker 設定為 true 的時候，右上角會有一個圖層切換的按鈕，但是我覺得沒用，不是沒用，不好用，一般都是自己寫，不用他默認提供的，

animation 和 timeline

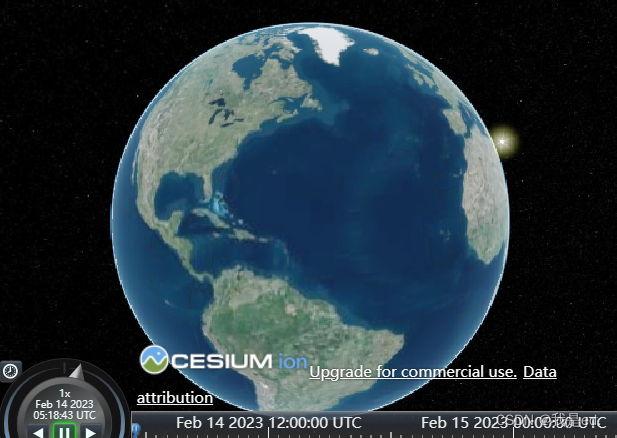

這兩個是時間軸相關的，一般用不到，但是不保險，需要的時候沒有還真不行，這兩個要同時設定，true 的時候都 true，false 的時候都是 false，當然也不絕對哈，就是 timeline 的時候呢，就開始時間軸功能，animation 就是顯示時間軸的控制元件，可以直觀的控制時間軸的進度、速度之類的，

selectionIndicator

selectionIndicator 是要素選中框，啥意思呢，就比如說我的藍星上有模型，那么我點擊藍星上模型的時候呢，就會出現一個框框把模型給框住，我覺得沒必要，

fullscreenButton

這個是全屏按鈕，設定為 true 的時候呢，右下角就會出現一個全屏按鈕，點擊之后，cesium 就會進行全屏顯示，

infoBox

這個是要素資訊框，一般都是 false，啥呢，就是藍星上面有一個模型，點擊模型的時候會顯示這個模型的資訊之類的，一般不用他自帶的，一般是自己寫或者是自己改，一般設定 false 就可以，

geocoder

這個是地名查找組件，開啟后，右上角會出現一個查詢地址的組件，但是不好用，一般情況下，不顯示就行，

navigationHelpButton

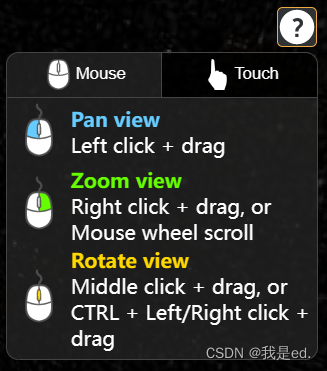

這是一個幫助按鈕，如果設定為 true 的時候，右上角會有一個幫助的提示，這個關閉就可以，

好了，這就是常見的幾個設定，當然如果需要的話，可以根據官方檔案進行相應的設定，這個玩意兒很多設定，這只是其中幾個，

多余樣式隱藏

我們使用 cesium 的時候發現哈，左下角會有一些著作權資訊，我們想隱藏的話也很簡單，

只需要在 viewer 創建完成之后，把他的著作權 DOM 設定為 none 就可以了，

this.viewer._cesiumWidget._creditContainer.style.display = 'none'

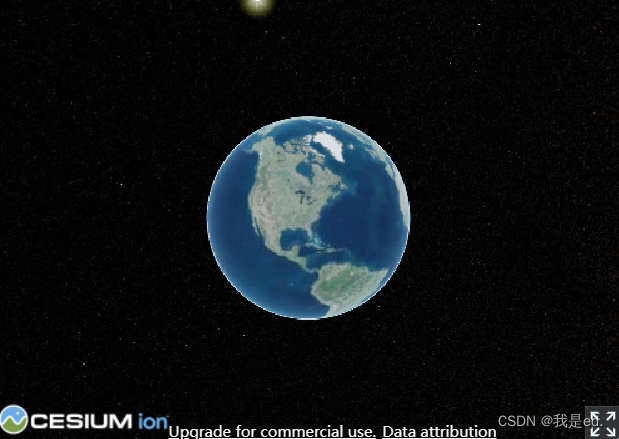

這樣界面就干凈多了，除了藍星啥都沒有了，

地形資料

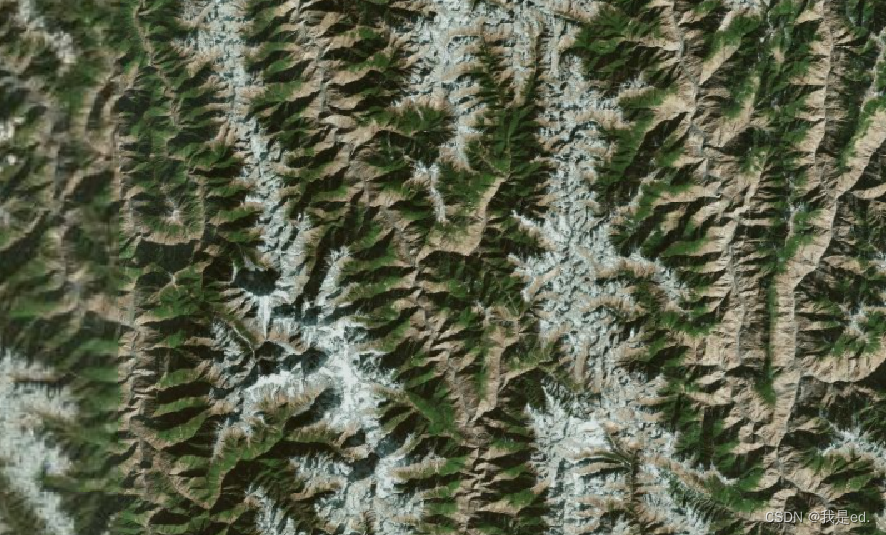

我們看到，我們加載的藍星是三維的，所以說嘞，和百度地圖、高德地圖不一樣，他能體現出一個地區的地形資料，比如說我們找一下四川山區那邊看一下子，

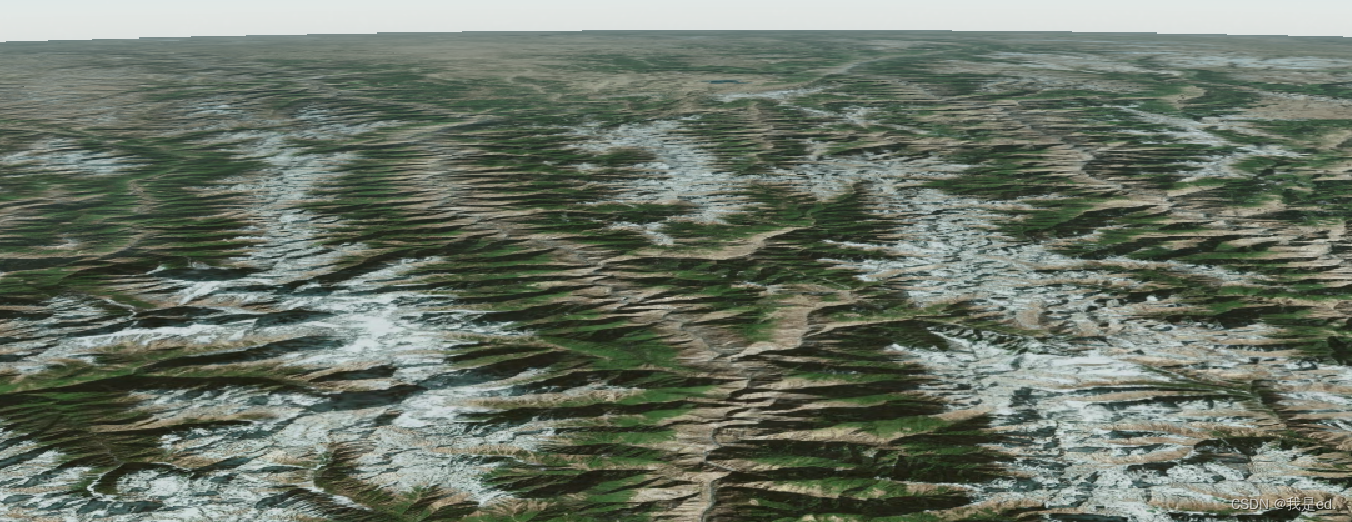

很明顯，看到了山地，我們在稍微放大一點兒，

盡管圖層顯示有山地，但是還想只是影像有山，但是實際上還是平面的！沒關系哈！我們可以向 cesium 中添加一下地形資料，這樣，他就是立體的了！

首先說明一下，我們添加的地形資料是公開的，不是私密的，也就是說，他可能不是很詳細很具體，但是是有的，比如有的單位需要做山東的 gis，那么人家會提供山東地形資料，這種資料肯定都是涉密的，這個資料相當具體，資料相當龐大，哪里高哪里底都很詳細，但是我們沒有，所以說呢，我們使用的，只能展示大概的地形，

怎么使用很簡單，我們在構造器函式中創建一個地形物件：

   let terrain = new Cesium.createWorldTerrain({
      requestWaterMask: true,
      requestVertexNormals: true
    })

創建完成，然后在 viewer 中把這個地形資料添加進去就可以了，

this.viewer.terrainProvider = terrain // 加入世界地形圖

好的，這個時候我們再來看一下山區能不能顯示出高度來，

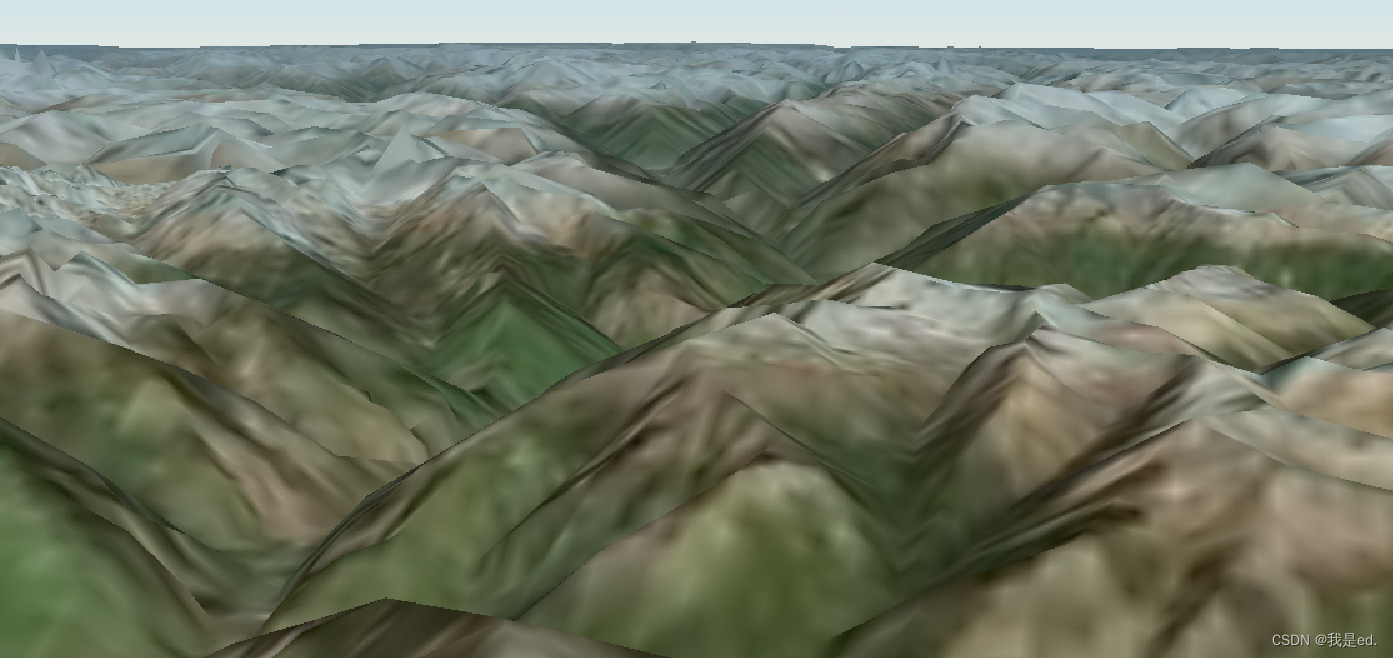

誒！地形添加出來了！ 厲害！

有兩個地方需要說一下，

    this.viewer.scene.globe.depthTestAgainstTerrain = true // 地形遮擋
    this.viewer.scene.postProcessStages.fxaa.enabled = true // 開啟抗鋸齒

首先第一個是地形遮擋，這是啥意思呢，就是說如果我們在藍星添加一個模型，如果這個模型被山體給擋住的話，那么這個模型就看不到了，不會透視的看到模型，在比如說，如果模型在地下，不在地表或者是地上，這個模型如果符合實際的話，應該不能被看到的，但是加載上發現我們能夠看到地底的模型，如果不想看到的話，開啟一下地形遮擋，這樣的話模型會被地形給擋起來，符合實際，

第二個是抗鋸齒，啥是抗鋸齒呢，做過 threejs 的應該接觸過，我解釋不好，意思就是渲染的更精致，當然性能消耗的也會大一些，

這兩個設定根據自己的實際情況選擇是否開啟哈，好了，不多說了，

添加第三方底圖

我們到現在使用的底圖都是 cesium 默認提供的，如果我們需要用自己的底圖也很簡單，無論是 geoserve 自己發布的還是 高德底圖 、百度底圖、天地圖底圖都是可以的，但是有一點需要說一下哈，就是這個高德、百度、google 底圖都是有偏移的，直接放進來可能會有偏差，所以說建議使用天地圖的，

我們先創建一個底圖物件，使用天地圖需要申請 tk 值，這個自己去申請，如果不會的話，看我關于天地圖的博文，里面有介紹和步驟，

  // 矢量圖
  TDT_SL = new Cesium.WebMapTileServiceImageryProvider({
    url: 'http://{s}.tianditu.gov.cn/vec_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=vec&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=這是你申請的天地圖的tk值',
    layer: 'vec',
    style: 'default',
    format: 'tiles',
    tileMatrixSetID: 'w',
    subdomains: ['t0', 't1', 't2', 't3', 't4', 't5', 't6', 't7'],
    maximumLevel: 18
  })

然后創建完成添加到 cesium 就可以了，

    // 添加天地圖矢量圖 (底圖物件，層級) 回傳圖層
    this.TDL_YX_LAY = this.viewer.imageryLayers.addImageryProvider(this.TDL_SL, 1)

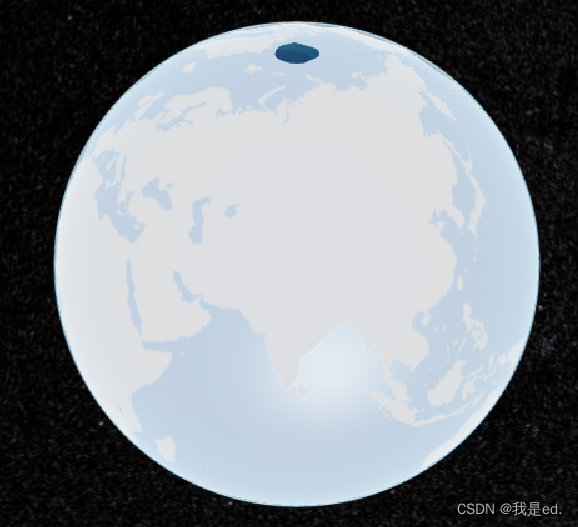

這樣就添加進來了，

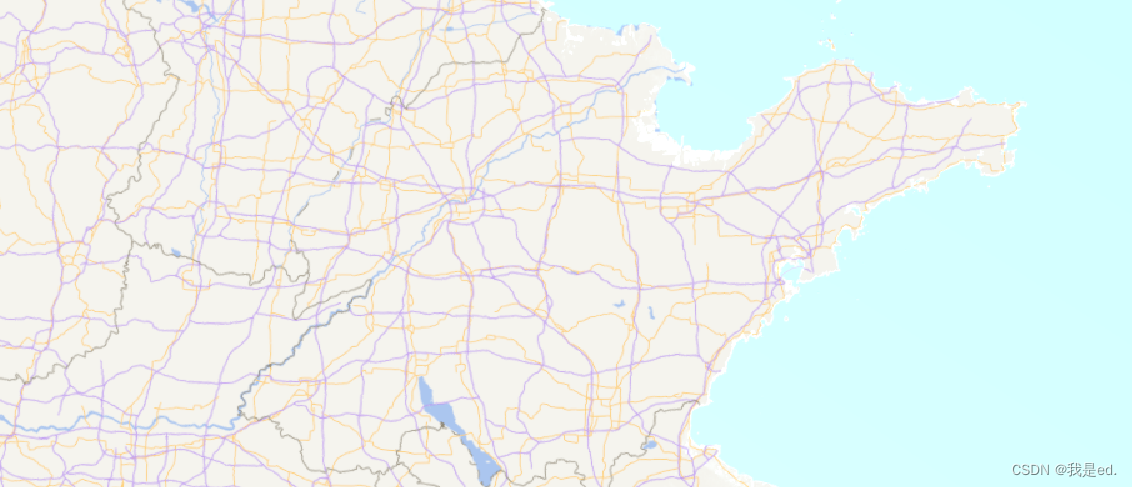

放大看一下哈，當然，天地圖是中國的，所以說只有中國的詳細資訊，

都是可以的哈，移除的話也很簡單的啦，

this.viewer.imageryLayers.remove(this.TDL_YX_LAY) // 移除某個圖層（注意傳的引數）

或者

this.viewer.imageryLayers.removeAll(true)  // 移除所有圖層并銷毀

相關檔案

好了，這就是關于添加第三方圖層相關操作了，

銷毀 cesium

創建說完了，現在說一下銷毀，銷毀的話就很簡單了，就是一句話：

this.viewer.destroy()

執行上面這句話就直接銷毀了，這個一般是組件注銷了，不展示 cesium 的時候使用，防止一直占用資源啥的，具體情況具體分析哈！

地圖放大縮小

其實 cesium 的放大縮小和百度地圖他們不一樣，cesium 的放大縮小其實就是相機高度，相機高度變小就是放大，相機高度變大就是縮小，理解吧？相機高了，視角大了，藍星上面東西就小了，

首先是放大：

  /**
   * 地圖放大
   */
  zoomIn() {
    // viewer 為 Viewer 物件
    let position = this.viewer.camera.position;
    let cameraHeight = this.viewer.scene.globe.ellipsoid.cartesianToCartographic(position).height;
    // 每次縮小 20 倍，引數可改
    let moveRate = cameraHeight / 20.0;
    this.viewer.camera.moveForward(moveRate);
  }

然后是縮小：

  /**
   * 地圖縮小
   */
  zoomOut() {
    // viewer 為 Viewer 物件
    let position = this.viewer.camera.position;
    let cameraHeight = this.viewer.scene.globe.ellipsoid.cartesianToCartographic(position).height;
    // 每次縮小 20 倍，引數可改
    let moveRate = cameraHeight / 20.0;
    this.viewer.camera.moveBackward(moveRate);
  }

道理都是一樣的！

可以寫兩個按鈕分別是“放大”和“縮小”，點擊按鈕的時候，執行這兩個方法就可以了！

獲取可視區域、高度、層級

獲取可視區域這個很簡單呀，一行代碼完事：

let rectangle = this.viewer.camera.computeViewRectangle();

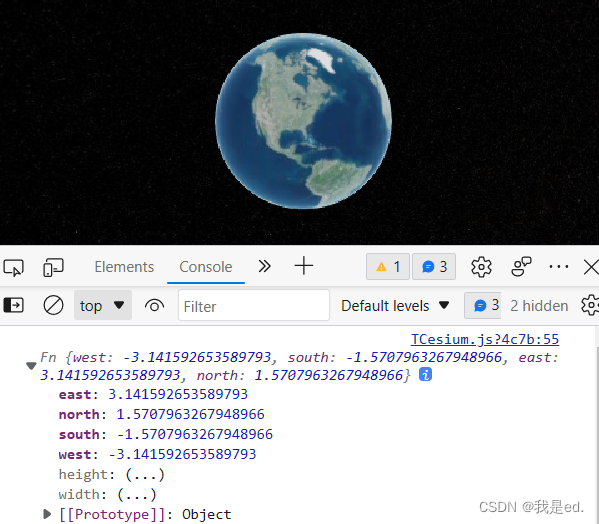

我們可以看一下回傳的資料：

我們看到哈，列印出來的坐標不是地理坐標，轉換一下就可以了，

	let rectangle = this.viewer.camera.computeViewRectangle();
    let east = Cesium.Math.toDegrees(rectangle.east).toFixed(6);  // 轉地理坐標
    console.log(rectangle, east)

如果需要的話，挨個轉換一下也可以，

獲取相機高度的話更簡單了，

let height = Math.ceil(this.viewer.camera.positionCartographic.height).toFixed(0);
console.log("相機高度----->> ", height)

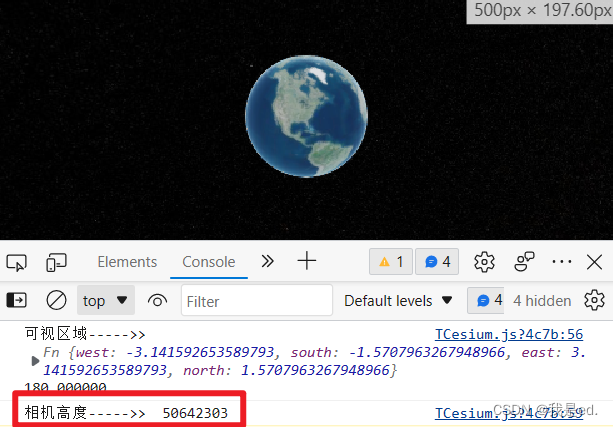

直接列印一下看結果：

這個單位是米哈，

然后是層級，就和百度高德一樣，層級顯示：

let zoom = this.heightToZoom(height).toFixed(0)
console.log("層級----->> ", zoom)

這是需要用到的一個方法，為啥里面是這樣，我也不知道，我也是從網上抄的這個方法：

  heightToZoom(height) {
    let A = 40487.57;
    let B = 0.00007096758;
    let C = 91610.74;
    let D = -40467.74;
    return Math.round(D + (A - D) / (1 + Math.pow(height / C, B)));
  }

然后看一下結果：

真棒！

事件

接下來哈，說幾個常見的 cesium 事件，因為在展示藍星的時候，難免需要一些互動操作是吧！那么接下來，就是見證奇跡的時刻！！！！（其實也沒有那么神器）

----------- 未完待續 --------------
