初識 WebGL

什么是 WebGL

webgl 在支持 canvas 的瀏覽器中進行 2d 或 3d 渲染，

webgl 程式除了有 Html、javascript，還需要加入著色器語言（GLSL ES），

WebGL 使得網頁在支持 HTML <canvas> 標簽的瀏覽器中，不需要使用任何插件，便可以使用基于 OpenGL ES 2.0 的 API 在 canvas 中進行 3D 渲染 —— MDN WebGL 教程

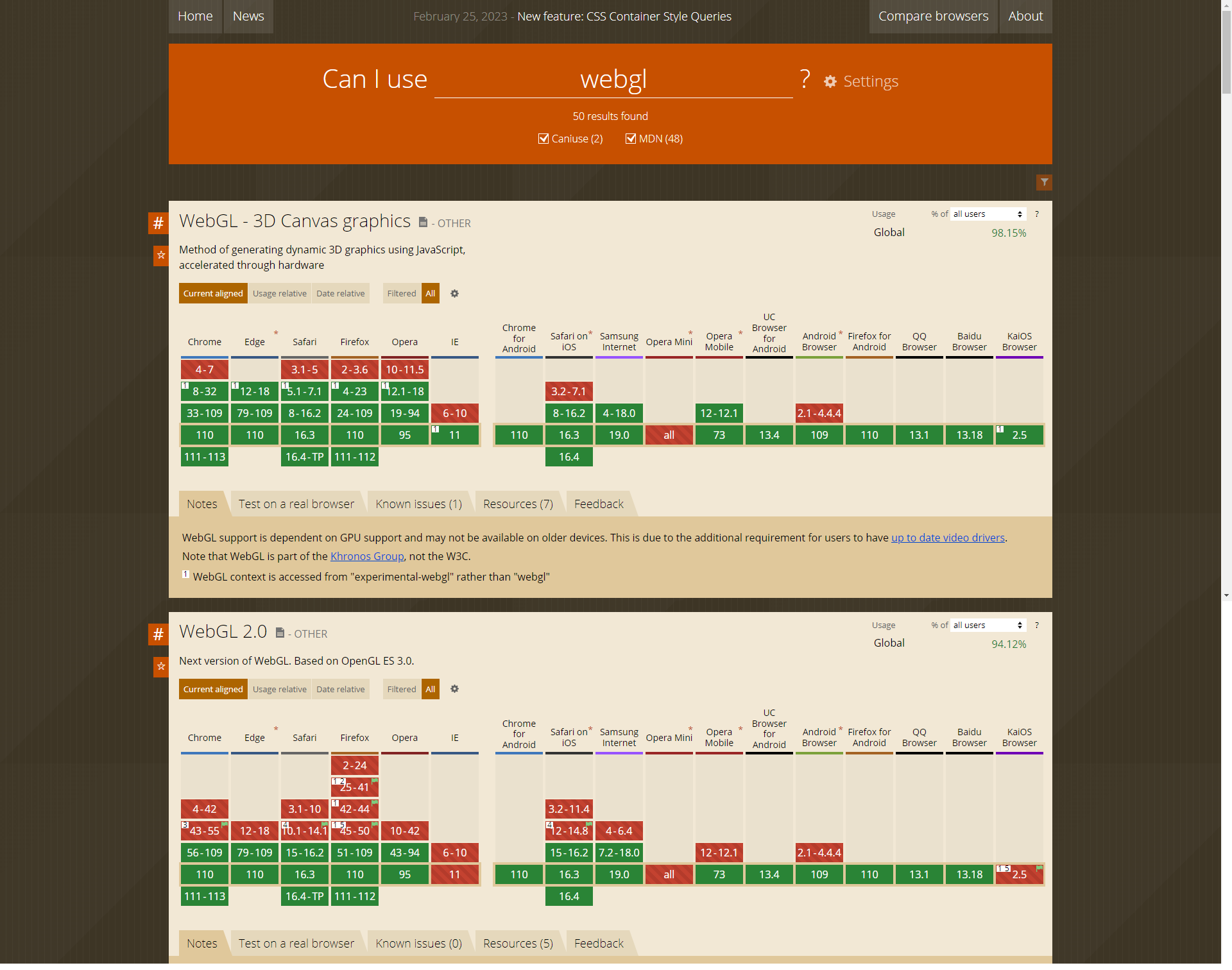

通過 caniuse 得知 webgl（98.15%）和 webgl 2.0（94.12%）的支持情況，請看下圖：

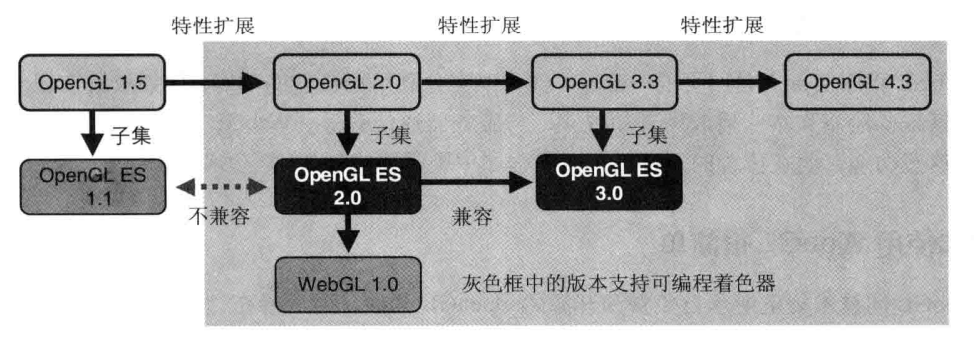

Tip：個人計算機上，繪制三維最廣泛使用的技術有 Direct3D 和 OpenGL，前者是微軟的，后者是開源免費的，OpenGL 有個特殊版本 OpenGL ES 專門用于嵌入式計算機、手機，而 WebGL 就是從 OpenGL ES 派生出來的，下圖是 OpenGL、OpenGL ES、WebGL 三者之間的關系，其中 webgl 2.0 基于 OpenGL ES 3.0 未畫出來：

canvas

Canvas_API 提供了一個通過JavaScript 和 HTML的 <canvas>元素來繪制圖形的方式，它可以用于影片、游戲畫面、資料可視化、圖片編輯以及實時視頻處理等方面，

Canvas API 主要聚焦于 2D 圖形，而同樣使用<canvas>元素的 WebGL API 則用于繪制硬體加速的 2D 和 3D 圖形，

示例：

// canvas.html
<body>
    <canvas id="canvas"  height="300">
        抱歉，您的瀏覽器不支持 canvas 元素
        （這些內容將會在不支持<canvas>元素的瀏覽器或是禁用了 JavaScript 的瀏覽器內渲染并展現）
        </canvas>
        <script>
            var canvas = document.getElementById('canvas');

            // getContext - 方法回傳canvas 的背景關系，如果背景關系沒有定義則回傳 null
            var ctx = canvas.getContext('2d');

            // 設定填充顏色
            ctx.fillStyle = 'green';
            // 繪制矩形
            ctx.fillRect(10, 10, 100, 100);
        </script>
</body>

效果如下：

Tip：不管繪制二維還是三維都是這三步：

獲取 canvas
請求繪圖背景關系
呼叫繪圖背景關系中的繪圖函式

第一個webgl示例

需求：清慷訓圖區，也就是使用背景色清空 canvas 的繪圖區

實作如下：

// webgl01.html
<body>
    <canvas id="canvas"  height="300">
        抱歉，您的瀏覽器不支持 canvas 元素
        （這些內容將會在不支持<canvas>元素的瀏覽器或是禁用了 JavaScript 的瀏覽器內渲染并展現）
        </canvas>
        <script>
            var canvas = document.getElementById('canvas');
            const gl = canvas.getContext("webgl");
            // 使用完全不透明的藍色清除所有影像
            gl.clearColor(0.0, 0.0, 1.0, 1.0);
            // 用上面指定的顏色清除緩沖區
            gl.clear(gl.COLOR_BUFFER_BIT);
        </script>
</body>

效果如下：

仍舊是3步：

獲取 canvas
請求繪圖背景關系
呼叫繪圖背景關系中的繪圖函式

在 canvas 繪制矩形之前需要指定顏色（ctx.fillStyle = 'green';），在 webgl 中類似，清慷訓圖區之前也得指定背景色，一旦指定背景色，背景色就會在 webgl 系統中存留，將來還需要使用同樣的顏色清慷訓圖區，，就不需要再次指定背景色，

clearColor 和 clear語法如下：

// WebGLRenderingContext.clearColor() 方法用于設定清空顏色緩沖時的顏色值，指定呼叫 clear() 方法時使用的顏色值
void gl.clearColor(red, green, blue, alpha)

// WebGLRenderingContext.clear() 方法使用預設值來清慷訓沖，
void gl.clear(mask);
    mask
        gl.COLOR_BUFFER_BIT    // 顏色緩沖區
        gl.DEPTH_BUFFER_BIT    // 深度緩沖區 - 三維世界中使用
        gl.STENCIL_BUFFER_BIT  // 模板緩沖區 - 很少使用

如果沒有指定背景色，默認值如下：

顏色緩沖區 - (0.0, 0.0, 0.0, 0.0)
深度緩沖區 - 1.0

繪制一個點

需求

需求：在 canvas 中心畫一個 10px 紅色的點，

效果如下：

思路

用 canvas 繪制一個矩形很簡單，先指定顏色，在繪制矩形，就像這樣：

// canvas繪制矩形
ctx.fillStyle = 'green';
ctx.fillRect(10, 10, 100, 100);

但 webgl 需要使用著色器，著色器提供了靈活且強大的繪制二維或三維的方法，也更加復雜，

我們先看代碼，有一個具體的感受后，在分析其中細節，

代碼

共3個檔案，重點關注 point01.js 即可，

新建入口檔案 point01.html：

<!-- point01.html -->
<script src="https://www.cnblogs.com/pengjiali/archive/2023/02/27/cuon-utils.js"></script>
<script src="https://www.cnblogs.com/pengjiali/archive/2023/02/27/point01.js"></script>

<body onl oad="main()">
    <canvas id="webgl"  height="300"> 抱歉，您的瀏覽器不支持 canvas 元素</canvas>
</body>

Tip：以上這段代碼在 chrome 中運行通過，瀏覽器會自動補全格式，例如把 script 標簽放入 head 中，

新建 point01.js：

// point01.js
// 頂點著色器
const VSHADER_SOURCE = `
void main() {
  gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
  gl_PointSize = 10.0;
}
`

// 片元著色器
const FSHADER_SOURCE = `
  void main() {
    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
  }
`

function main() {
  const canvas = document.getElementById('webgl');

  const gl = canvas.getContext("webgl");

  // 初始化著色器
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
    console.log('Failed to intialize shaders.');
    return;
  }

  gl.clearColor(0.0, 0.0, 0.0, 1.0);
  gl.clear(gl.COLOR_BUFFER_BIT);

  gl.drawArrays(gl.POINTS, 0, 1);
}

檔案加載后運行 main() 方法，相對第一個 webgl 示例，這里增加了初始化著色器，

Tip：現在只需要把初始化著色器的方法（initShaders() - 請看本篇 cuon-utils.js 章節）作為一個庫中的輔助方法看待，后續文章將介紹其中原理，

新建 cuon-utils.js（內容見本篇擴展），主要提供初始化著色器的方法

代碼決議

總體流程

檔案加載后執行 main() 方法，有如下5個階段：

獲取canvas
取得 webgl 背景關系
初始化著色器
清除繪圖區
呼叫 drawArrays 繪圖

下面我們主要講一下第三步和最后一步，

齊次坐標

齊次坐標就是將一個原本是 n 維的向量用一個 n+1 維向量來表示，齊次坐標能提高處理三維資料的有效率，所以在三維系統中大量使用，齊次坐標(x, y, z, w) 等價于三維坐標 (x/w, y/w, z/w)

頂點著色器

頂點著色器(Vertex Shader) - 用來描述頂點特征的程式，例如這里的位置和大小，頂點指二維(x, y)或三維(x, y, z)空間中的一個點，例如端點或交點，

內置變數：

gl_Position - 用于描述頂點位置，必傳，型別是 vec4（即4個float）
gl_PointSize - 用戶描述頂點的尺寸（像素），如果不傳，默認 1.0，型別是 float

關于位置，我們只有 (x, y, z) 三個變數，但 vec4 是 4 個，所以需要使用內置函式 vec4() 幫忙創建 vec4 型別的變數，

代碼中 vec4(0.0, 0.0, 0.0, 1.0)，這里第四個分量是 1.0，使用的是齊次坐標，

Tip：先記著 (0.0, 0.0, 0.0) 就是繪圖區的中心，本篇 坐標系統 中會詳細講解，

片元著色器

片元著色器(Fragment Shader) - 進行逐片元處理程序如光照的程式，片元是 webgl 的一個術語，暫時可以將其理解成像素，

內置變數：

gl_FragColor - 指定片元顏色（RGBA格式），型別是 vec4

初始化著色器

webgl 需要兩種著色器：頂點著色器(Vertex Shader)、片元著色器(Fragment Shader)，

在三維場景中，僅僅用線條和顏色把圖畫出來不夠，還需要考慮光照上去或者觀察者的視角發生變化，對場景有什么影響，著色器可以靈活的完成這些作業，

初始化著色器之前，頂點著色器和片元著色器都是空白，把著色器程式作為字串形式傳給 initShaders（initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)）之后，webgl 系統中的著色器就建立好，

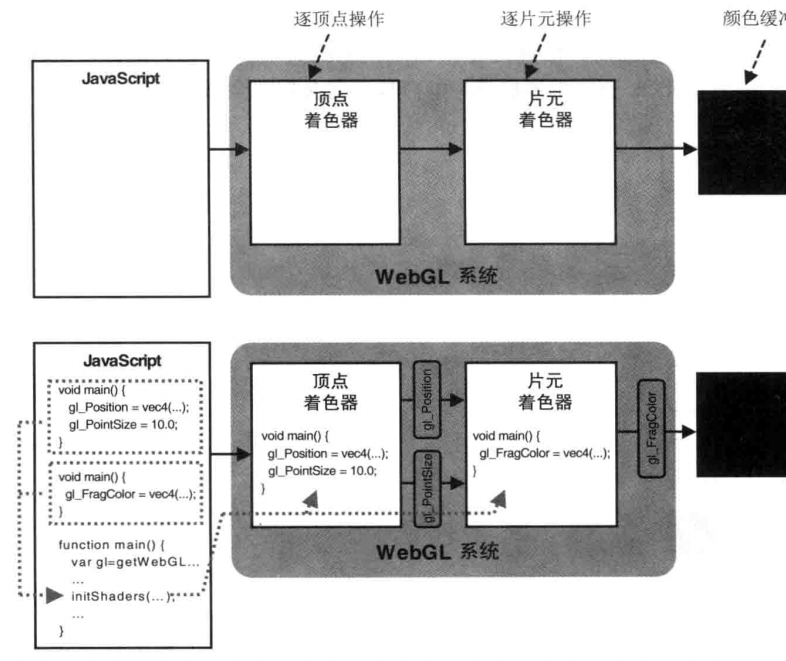

下圖是執行 initShaders() 前后的情形：

Tip: 先執行頂點著色器，然后把 gl_Position 和 gl_PointSize 傳給片元著色器，實際上片元著色器接收到的是經過柵格化處理后的片元（柵格化在畫三角形時在講解），

繪圖

建立著色器之后，首先清慷訓圖區域，然后使用 gl.drawArrays() 進行繪制，

gl.drawArrays(mode, first, count) 執行頂點著色器，按照 mode 指定的引數繪制圖形，first 指定從哪個點開始繪制，count 指繪制需要幾個點，

Tip：mode 型別有：

gl.POINTS: 繪制一系列點，
gl.LINE_STRIP: 繪制一個線條，即，繪制一系列線段，上一點連接下一點，
gl.LINE_LOOP: 繪制一個線圈，即，繪制一系列線段，上一點連接下一點，并且最后一點與第一個點相連，
gl.LINES: 繪制一系列單獨線段，每兩個點作為端點，線段之間不連接，
gl.TRIANGLE_STRIP：繪制一個三角帶，
gl.TRIANGLE_FAN：繪制一個三角扇，
gl.TRIANGLES: 繪制一系列三角形，每三個點作為頂點，

例如我們這里是：gl.drawArrays(gl.POINTS, 0, 1)，繪制圖形（點），需要一個點，從第一個點開始繪制，后續畫多個點時會對 first 和 count 有更清晰的理解，

代碼注釋

// point01.js
// 頂點著色器
const VSHADER_SOURCE = `
// 和 C 語言一樣，必須包含一個 main() 函式，void 表示沒有回傳值
// 注：不能給 main() 指定引數
void main() {
  // 頂點著色器內置變數: gl_Position 頂點位置、gl_PointSize 頂點尺寸
  gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
  gl_PointSize = 10.0;
}
`

// 片元著色器
const FSHADER_SOURCE = `
  void main() {
    // 片元著色器內置變數: gl_FragColor 指定片元顏色
    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
  }
`

function main() {
  const canvas = document.getElementById('webgl');

  const gl = canvas.getContext("webgl");

  // 初始化著色器
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
    console.log('初始化著色器失敗');
    return;
  }

  // 清慷訓圖區
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
  gl.clear(gl.COLOR_BUFFER_BIT);

  // 繪制圖形（點），需要一個點，從第一個點開始繪制
  gl.drawArrays(gl.POINTS, 0, 1);
}

擴展

坐標系統

webgl 的坐標系(x, y, z)和 canvas 的坐標系(x, y)不同，

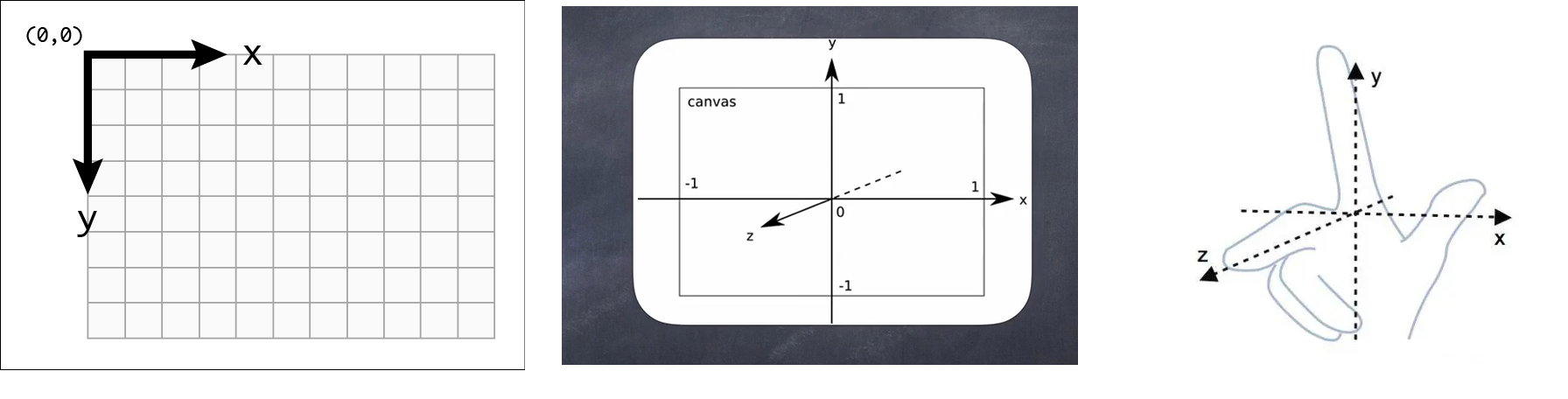

canvas 的原點(0, 0)在左上角，webgl 處理的是三維，所以使用三維坐標系統（笛卡爾坐標系），可用(x, y, z) 表示，也可認為是右手坐標系，請看下圖：

webgl 坐標和 canvas 坐標對應關系如下（可對照上面中間那張圖）：

cuon-utils.js

// cuon-utils.js (c) 2012 kanda and matsuda
/**
 * Create a program object and make current
 * @param gl GL context
 * @param vshader a vertex shader program (string)
 * @param fshader a fragment shader program (string)
 * @return true, if the program object was created and successfully made current
 */
function initShaders(gl, vshader, fshader) {
  var program = createProgram(gl, vshader, fshader);
  if (!program) {
    console.log('Failed to create program');
    return false;
  }

  gl.useProgram(program);
  gl.program = program;

  return true;
}

/**
 * Create the linked program object
 * @param gl GL context
 * @param vshader a vertex shader program (string)
 * @param fshader a fragment shader program (string)
 * @return created program object, or null if the creation has failed
 */
function createProgram(gl, vshader, fshader) {
  // Create shader object
  var vertexShader = loadShader(gl, gl.VERTEX_SHADER, vshader);
  var fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fshader);
  if (!vertexShader || !fragmentShader) {
    return null;
  }

  // Create a program object
  var program = gl.createProgram();
  if (!program) {
    return null;
  }

  // Attach the shader objects
  gl.attachShader(program, vertexShader);
  gl.attachShader(program, fragmentShader);

  // Link the program object
  gl.linkProgram(program);

  // Check the result of linking
  var linked = gl.getProgramParameter(program, gl.LINK_STATUS);
  if (!linked) {
    var error = gl.getProgramInfoLog(program);
    console.log('Failed to link program: ' + error);
    gl.deleteProgram(program);
    gl.deleteShader(fragmentShader);
    gl.deleteShader(vertexShader);
    return null;
  }
  return program;
}

/**
 * Create a shader object
 * @param gl GL context
 * @param type the type of the shader object to be created
 * @param source shader program (string)
 * @return created shader object, or null if the creation has failed.
 */
function loadShader(gl, type, source) {
  // Create shader object
  var shader = gl.createShader(type);
  if (shader == null) {
    console.log('unable to create shader');
    return null;
  }

  // Set the shader program
  gl.shaderSource(shader, source);

  // Compile the shader
  gl.compileShader(shader);

  // Check the result of compilation
  var compiled = gl.getShaderParameter(shader, gl.COMPILE_STATUS);
  if (!compiled) {
    var error = gl.getShaderInfoLog(shader);
    console.log('Failed to compile shader: ' + error);
    gl.deleteShader(shader);
    return null;
  }

  return shader;
}
