繪制一個點
我們初步認識了 webgl，本篇主要圍繞繪制一個點的示例，逐步實作下面功能：
- 點的位置從 js 傳入著色器
- 點的大小由 js 傳入著色器
- 通過滑鼠點擊繪點
- 通過滑鼠點擊繪點，并改變點的顏色
繪制一個點（版本2）
需求
在上篇中我們在canvas中心繪制了一個點（效果如下），但這點的位置是直接寫在頂點著色器中 gl_Position = vec4(0.0, 0.0, 0.0, 1.0); ，
需求：點的位置從 js 傳入著色器
思路

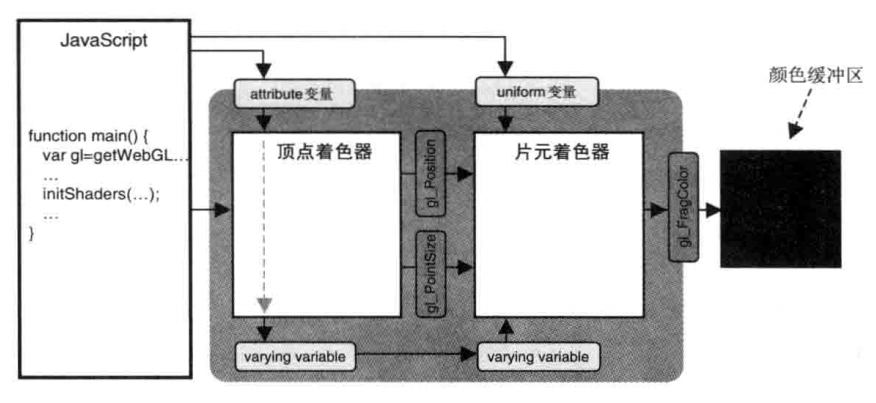

將位置資訊從 js 傳入著色器有兩種方式：attribute 變數、uniform 變數
- attribute - 傳輸的是那些與頂點相關的資料
- uniform - 傳輸的是那些對于所有頂點都相同的資料
我們這里使用 attribute 變數，因為每個點都有各自的坐標
Tip：GLSL 中有三種型別的“變數”或者說資料存盤型別，每一種型別都有特定的目標和使用方法：: attributes、varyings（復雜，暫不介紹）和uniforms —— Data in WebGL
attribute
attribute 是一種著色器語言（GLSL ES）變數，用于向頂點著色器內傳輸資料，只有頂點著色器能使用它，
使用 attribute 有如下三步：
- 在頂點著色器中宣告 attribute 變數
- 在頂點著色器中將宣告的 attribute 變數賦值給 gl_Position 變數
- 向 attribute 變數傳輸資料
實作
完整代碼如下：
// point02.js
// 必須要 ;
const VSHADER_SOURCE = `
// 宣告 attribute 變數
attribute vec4 a_Position;
void main() {
// 將宣告的 attribute 變數賦值給 gl_Position 變數
gl_Position = a_Position;
gl_PointSize = 10.0;
}
`
const FSHADER_SOURCE = `
void main() {
gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`
function main() {
const canvas = document.getElementById('webgl');
const gl = canvas.getContext("webgl");
// 初始化著色器
if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
console.log('初始化著色器失敗');
return;
}
// 獲取 attribute 變數的存盤位置，如果找不到該屬性則回傳 -1，
const a_Position = gl.getAttribLocation(gl.program, 'a_Position')
if (a_Position < 0) {
console.log('找不到 a_Position 的存盤位置');
return;
}
// 為頂點 attibute 變數賦值
gl.vertexAttrib3f(a_Position, 0.0, 0.0, 0.0);
gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.POINTS, 0, 1);
}
Tip：頂點著色器中必須要寫 ;
核心代碼：
// 宣告 attribute 變數
attribute vec4 a_Position;
void main() {
// 將宣告的 attribute 變數賦值給 gl_Position 變數
gl_Position = a_Position;
}
// 獲取 attribute 變數的存盤位置，如果找不到該屬性則回傳 -1，
// gl.program - 在 initShaders() 函式中創建了這個程式物件，現在只需知道它是一個引數
const a_Position = gl.getAttribLocation(gl.program, 'a_Position')
// 為頂點 attibute 變數賦值
gl.vertexAttrib3f(a_Position, 0.0, 0.0, 0.0);
Tip：習慣：所有 attribute 的變數以 a_ 開頭，所有 uniform 的變數以 u_ 開頭，
getAttribLocation
WebGLRenderingContext.getAttribLocation(program, name) 方法回傳了給定 WebGLProgram物件 中某屬性的下標指向位置，
vertexAttrib3f
vertexAttrib3f 是一系列同族方法中的一個，為頂點 attibute 變數賦值，
一系列方法指：
void gl.vertexAttrib1f(index, v0);
void gl.vertexAttrib2f(index, v0, v1);
// 將資料(v0, v1, v2) 傳給 index 指定的 attribute 變數
void gl.vertexAttrib3f(index, v0, v1, v2);
void gl.vertexAttrib4f(index, v0, v1, v2, v3);
// 矢量版本 v(vector)
void gl.vertexAttrib1fv(index, value);
void gl.vertexAttrib2fv(index, value);
void gl.vertexAttrib3fv(index, value);
void gl.vertexAttrib4fv(index, value);
- gl.vertexAttrib1f 傳1個分量，第二第三分量設定為 0.0，第四個分量設定為1.0
gl.vertexAttrib3f傳3個分量，第四個分量設定為1.0，以此類推，
矢量版本以 v 結尾，接受型別化陣列，就像這樣：
const floatArray = new Float32Array([10.0, 5.0, 2.0]);
gl.vertexAttrib3fv(a_foobar, floatArray);
繪制一個點（版本3）
需求
需求：點的大小由 js 傳入著色器 —— 在版本2的基礎上實作
實作
和版本2的實作類似：
const VSHADER_SOURCE = `
attribute vec4 a_Position;
+attribute float a_PointSize;
void main() {
// 將宣告的 attribute 變數賦值給 gl_Position 變數
gl_Position = a_Position;
- gl_PointSize = 10.0;
+ gl_PointSize = a_PointSize;
}
`
function main() {
gl.vertexAttrib3f(a_Position, 0.0, 0.0, 0.0);
+ const a_PointSize = gl.getAttribLocation(gl.program, 'a_PointSize')
+ if (a_PointSize < 0) {
+ console.log('找不到 a_PointSize 的存盤位置');
+ return;
+ }
+ // 為頂點 attibute 變數賦值
+ gl.vertexAttrib1f(a_PointSize, 10.0);
gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
繪制一個點（版本4）
需求
需求：通過滑鼠點擊繪點

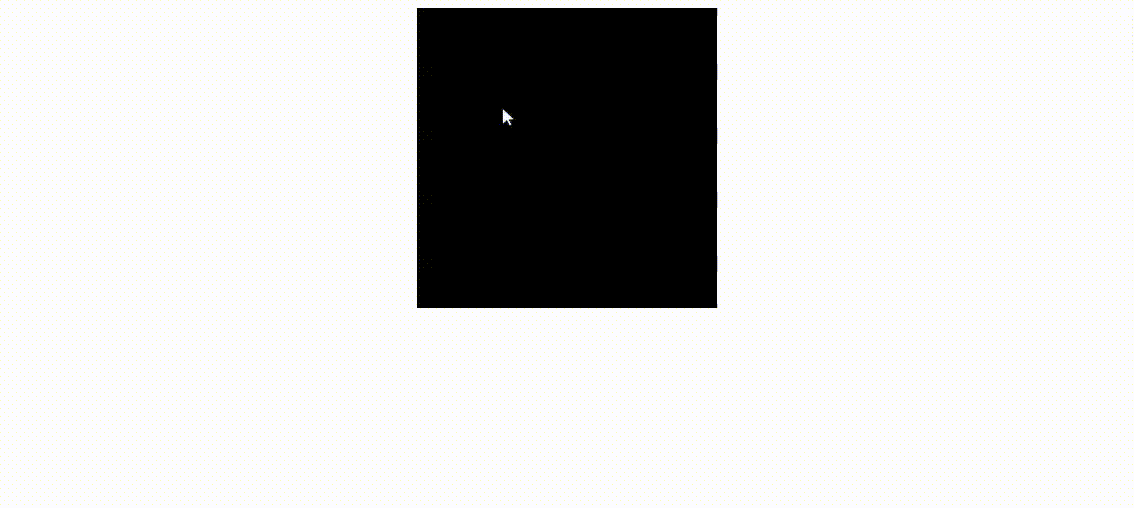

效果如下：
實作
完整代碼如下：
const VSHADER_SOURCE = `
// 宣告 attribute 變數
attribute vec4 a_Position;
attribute float a_PointSize;
void main() {
// 將宣告的 attribute 變數賦值給 gl_Position 變數
gl_Position = a_Position;
gl_PointSize = a_PointSize;
}
`
const FSHADER_SOURCE = `
void main() {
gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`
function main() {
const canvas = document.getElementById('webgl');
const gl = canvas.getContext("webgl");
// 初始化著色器
if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
console.log('初始化著色器失敗');
return;
}
gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
const a_PointSize = gl.getAttribLocation(gl.program, 'a_PointSize')
if (a_PointSize < 0) {
console.log('找不到 a_PointSize 的存盤位置');
return;
}
// 為頂點 attibute 變數賦值
gl.vertexAttrib1f(a_PointSize, 10.0);
// 獲取 attribute 變數的存盤位置，如果找不到該屬性則回傳 -1，
const a_Position = gl.getAttribLocation(gl.program, 'a_Position')
if (a_Position < 0) {
console.log('找不到 a_Position 的存盤位置');
return;
}
// 存盤所有點
const points = [];
// 注冊點擊事件
$(canvas).click(event => {
// 將點擊的坐標轉為 webgl 坐標系統，
const rect = event.target.getBoundingClientRect();
const x = ((event.clientX - rect.left) - canvas.width / 2) / (canvas.width / 2);
const y = (canvas.height / 2 - (event.clientY - rect.top)) / (canvas.height / 2);
console.log(x, y)
// 將點保存
points.push({ x, y })
// 注：使用預設值來清慷訓沖，如果注釋這行，顏色緩沖區會被 webgl 重置為默認的透明色(0.0, 0.0, 0.0, 0.0) —— 必須
gl.clear(gl.COLOR_BUFFER_BIT);
// 繪點
points.forEach(item => {
// 為頂點 attibute 變數賦值
// 注：即使 x, y 是整數程式也沒問題
gl.vertexAttrib3f(a_Position, item.x, item.y, 0.0);
gl.drawArrays(gl.POINTS, 0, 1);
})
})
}
核心思路如下：
- 給 canvas 注冊點擊事件（這里引入jQuery）
- 點擊時將 (x, y) 轉為
webgl 坐標（怎么轉換？百度搜索，這不是重點），并將該點存入一個變數 points 中 - 回圈 points 不停繪制點
注：回圈前得通過 gl.clear 清慷訓圖區，否則canvas背景會被重置為透明色，
繪制一個點（版本5）
需求
需求：通過滑鼠點擊繪點，并改變點的顏色 —— 在版本4的基礎上實作

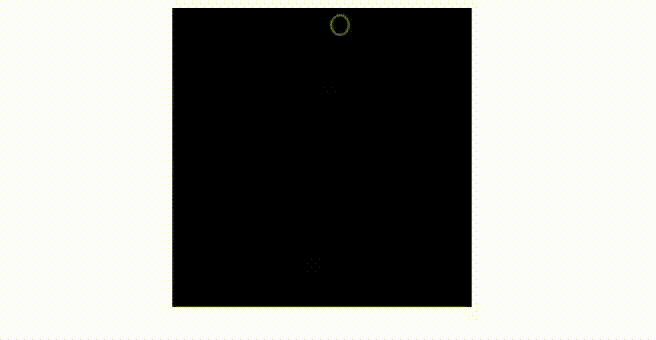

效果如下：
思路：顏色從硬編碼改成從 js 傳入，使用 uniform 變數，
uniform
前面我們用 attribute 向頂點著色器傳輸頂點的位置，只有頂點著色器才能使用 attribute，
對于片元著色器，需要使用 uniform 變數，
使用 uniform 有如下三步（和 attribute 類似）：
- 在頂點著色器中宣告 uniform 變數
- 在頂點著色器中將宣告的 uniform 變數賦值給 gl_FragColor 變數
- 向 uniform 變數傳輸資料
實作
完整代碼：
const VSHADER_SOURCE = `
attribute vec4 a_Position;
attribute float a_PointSize;
void main() {
gl_Position = a_Position;
gl_PointSize = a_PointSize;
}
`
const FSHADER_SOURCE = `
// 片元著色器必須加上精度描述，否則瀏覽器報錯：No precision specified for (float)
precision mediump float;
// 宣告變數
uniform vec4 u_FragColor;
void main() {
gl_FragColor = u_FragColor;
}
`
function main() {
const canvas = document.getElementById('webgl');
const gl = canvas.getContext("webgl");
if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
console.log('初始化著色器失敗');
return;
}
gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
const a_PointSize = gl.getAttribLocation(gl.program, 'a_PointSize')
if (a_PointSize < 0) {
console.log('找不到 a_PointSize 的存盤位置');
return;
}
gl.vertexAttrib1f(a_PointSize, 10.0);
const a_Position = gl.getAttribLocation(gl.program, 'a_Position')
if (a_Position < 0) {
console.log('找不到 a_Position 的存盤位置');
return;
}
// 獲取 uniform 變數的存盤位置，如果找不到該屬性則回傳 -1，
const u_FragColor = gl.getUniformLocation(gl.program, 'u_FragColor')
if (u_FragColor < 0) {
console.log('找不到 u_FragColor 的存盤位置');
return;
}
const points = [];
// [0, 1)
const getColor = () => Number.parseFloat(Math.random())
$(canvas).click(event => {
const rect = event.target.getBoundingClientRect();
const x = ((event.clientX - rect.left) - canvas.width / 2) / (canvas.width / 2);
const y = (canvas.height / 2 - (event.clientY - rect.top)) / (canvas.height / 2);
// 將點的隨機顏色
points.push({ x, y, rgb: [getColor(), getColor(), getColor()] })
gl.clear(gl.COLOR_BUFFER_BIT);
points.forEach(item => {
gl.vertexAttrib3f(a_Position, item.x, item.y, 0.0);
// 給 unifrom 變數賦值
gl.uniform4f(u_FragColor, ...item.rgb, 1.0);
gl.drawArrays(gl.POINTS, 0, 1);
})
})
}
核心代碼：
const FSHADER_SOURCE = `
// 片元著色器必須加上精度描述，否則瀏覽器報錯：No precision specified for (float)
precision mediump float;
// 宣告變數
uniform vec4 u_FragColor;
void main() {
gl_FragColor = u_FragColor;
}
`
function main() {
// 獲取 uniform 變數的存盤位置，如果找不到該屬性則回傳 -1，
const u_FragColor = gl.getUniformLocation(gl.program, 'u_FragColor')
if (u_FragColor < 0) {
console.log('找不到 u_FragColor 的存盤位置');
return;
}
$(canvas).click(event => {
...
points.forEach(item => {
...
// 給 unifrom 變數賦值
gl.uniform4f(u_FragColor, ...item.rgb, 1.0);
gl.drawArrays(gl.POINTS, 0, 1);
})
})
}
注：片元著色器必須加上精度描述（例如：precision mediump float;），否則瀏覽器報錯：No precision specified for (float)
getUniformLocation
getUniformLocation 與 getAttribLocation 類似，只是這里回傳 uniform 變數的位置
uniform4f
有了 uniform 變數的存盤地址，就可以使用 uniform4f（和 vertexAttrib3f 很類似） 向變數中寫入資料，
