前言

用資料生成CAD圖，一般采用的ObjectArx對CAD二次開發完成，ObjectARX是AutoDesk公司針對AutoCAD平臺上的二次開發而推出的一個開發軟體包，它提供了以C++為基礎的面向物件的開發環境及應用程式介面，能訪問和創建AutoCAD圖形資料庫，而由于現在懂C++的人少，很多人對C++有點望而生畏，則JavaScript 是互聯網上最流行的腳本語言，用戶群體很大，那有沒有可能利用JavaScript來進行資料成圖？

今天和大家聊聊，怎么用500行JavaScript代碼，根據資料在前端創建一個Dwg格式的工程剖面圖，

效果

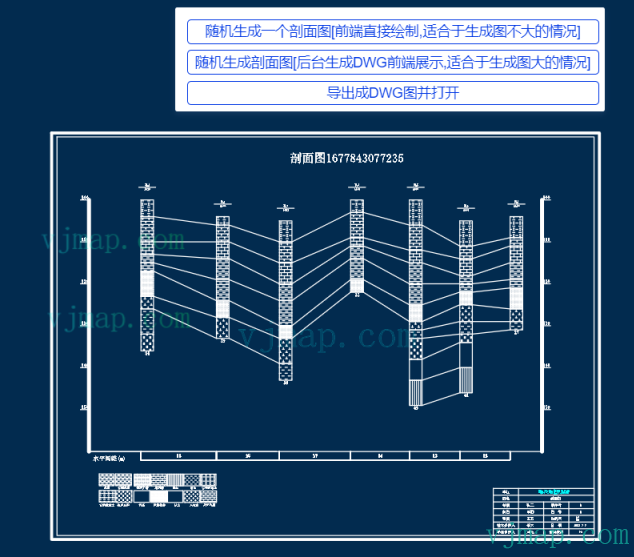

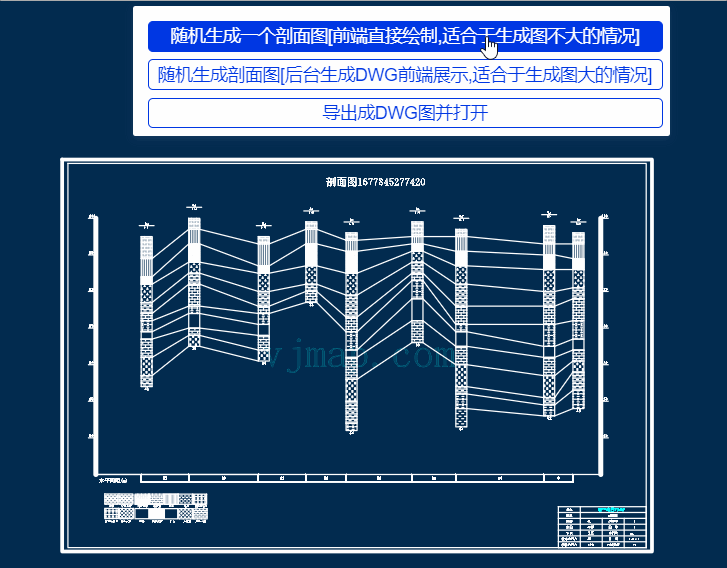

先上效果圖

它支持哪些功能？

支持CAD的27種物體型別的創建，如線、文字、填充等
支持對DWG圖中物體進行修改、克隆、洗掉等操作
支持創建CAD圖層、線型、塊定義、文字樣式
支持從外部圖形中拷貝物體到當前創建的CAD圖中
支持塊屬性文字的創建和設定
對創建好的CAD圖形資料能以GeoJson的格式在前端直接展示，同時能選中移動等操作
對創建好的CAD圖形能在前端展示，同時能點擊彈出物體型別等屬性
能匯出成DWG圖形

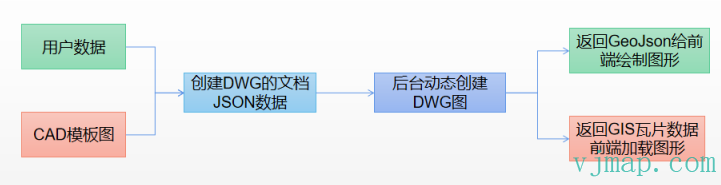

實作原理

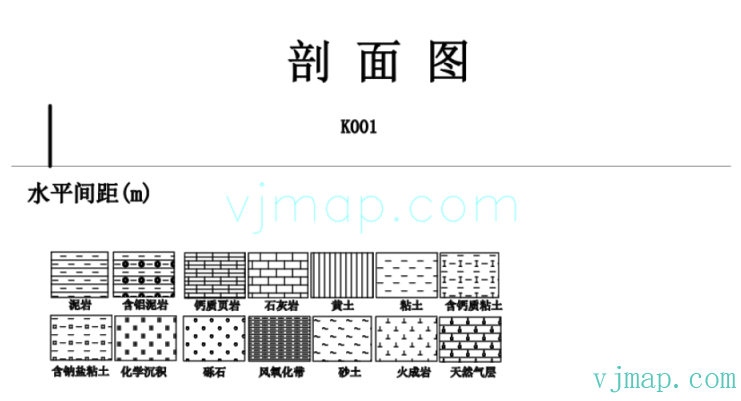

（1）對剖面圖中不變的元素如圖例做成模板，創建圖時直接拷貝這些物體即可，對于圖簽可以外部圖形插入，同時圖簽中需要修改的文字內容如制圖人或日期等欄位，可以塊屬性文字的方式在創建時以屬性賦值的方式來進行創建，如上面生成的剖面圖的模板來源于下面這兩個模板圖形，剖面圖模板：

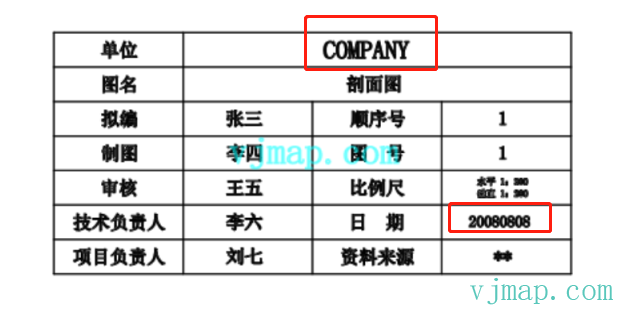

圖簽模板：(其中單位和日期是塊屬性文字，支持插入的時候輸入屬性值進行修改)

(2) 獲取要創建的繪圖資料,示例中對資料進行了模擬生成，

(3) 根據唯杰地圖https://vjmap.com/ SDK中提供創建CAD物體型別的方法創建相關物體，唯杰地圖SDK支持的物體型別有DbLine直線、DbCurve曲線、Db2dPolyline二維折線、Db3dPolyline三維多段線、DbPolyline多段線、BlockReference塊參照、DbArc圓弧、DbCircle圓、DbEllipse橢圓、DbHatch填充、Text單行文本、DbMText多行文本、RasterImage柵格圖片、DbShape型物體、Spline樣條曲線、Wipeout遮罩物體、Dimension標注、Db2LineAngularDimension角度標注[兩條線]、Db3PointAngularDimension角度標注[三點]、DbAlignedDimension對齊標注、DbArcDimension圓弧標注、DbDiametricDimension直徑標注、DbOrdinateDimension坐標標注、DbRadialDimension半徑標注、DbRadialDimensionLarge半徑折線標注、DbRotatedDimension轉角標注、AcDbAttributeDefinition屬性注記、AcDbAttribute塊屬性、DbLayer圖層、DbTextStyle文字樣式、DbDimStyle標注樣式、DbLinetypeStyle線型樣式、DbBlock塊定義、DbDocument資料庫檔案，

如何減少代碼量可以用如下方法：

技巧一：可以直接拷貝模板中的物體，對物體的屬性進行修改，這樣能少賦值引數，減少代碼量，
技巧二：對于重復的物件，可以創建塊，變化的文字，以塊屬性文字定義，再重復創建塊參照，修改屬性文字，

(4) 把創建的資料生成一個JSON物件，呼叫唯杰地圖服務，后臺創建DWG圖形，

(5) 把后臺創建的DWG圖形資料以GeoJson資料或GIS瓦片的格式回傳給前端進行展示，對于圖不大的情況，可用GeoJson資料進行展示，如果圖大時，GeoJson資料量大，資料回傳慢，渲染也會受影響，這時建議用GIS柵格瓦片或矢量瓦片的時候進行繪制，

在線體驗地址

https://vjmap.com/demo/#/demo/map/comprehensive/03datatodwgmap

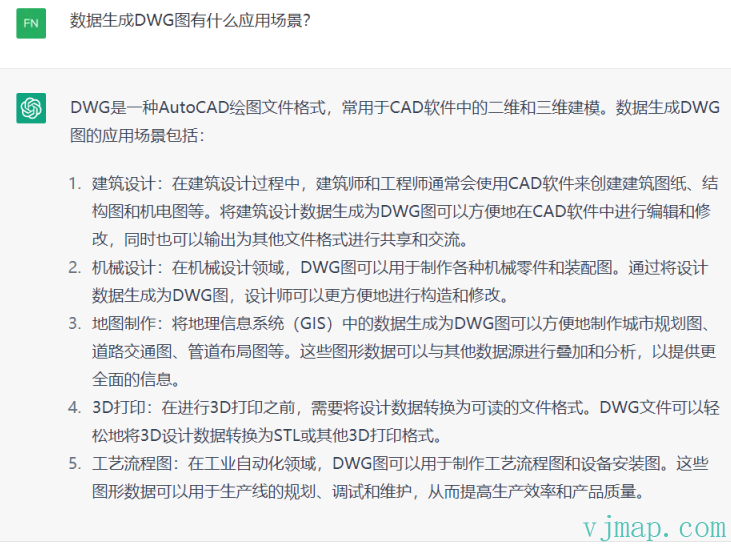

應用場景

能在前端通過JavaScript創建CAD格式的DWG圖形，極大的降低了資料生成CAD圖的門檻，具有很廣泛的應用場景，例如，在建筑和工程領域，DWG檔案是廣泛使用的標準檔案格式，如工程中常用的一些等值線圖、剖面圖、水位圖等；建筑、交通等不同行業中的相關圖紙都可以用這個來生成DWG圖形，偷個懶，讓目前很火的ChatGPT來總結下吧：

全部實作代碼

// --資料自動生成CAD工程剖面圖--根據資料在前端創建生成CAD格式的工程剖面圖形
// 剖面圖模板來源地圖id和版本
let templateSectId = "template_sect";
let templateSecVersion = "v1";
// 圖框模板來源id和版本
const templateTkMapId = "template_tk";
const templateTkVersion = "v1";
// 注：以下所的有objectid來源方法為：
// 在唯杰云端管理平臺 https://vjmap.com/app/cloud 里面以記憶體方式打開模板圖，然后點擊相應物體，在屬性面板中獲取object值
// 或者以幾何渲染方式打開模板圖，點擊相應物體，在屬性面板中獲取object值，如果是塊物體(objectid中有多個_),取第一個_前面的字串
let svc = new vjmap.Service(env.serviceUrl, env.accessToken);
// 獲取模板資訊
let tplInfo;
// 獲取模板中的資訊
const getTemplateInfo = async (templateSectId, version) => {
    let features = await getTemplateData(templateSectId, version);
    // 獲取所有填充符號，先獲取 填充符號 圖層中的所有文字，文字上面的hatch就是填充符號
    let hatchInfos = features.filter(f => f.layername == "填充符號" && f.name == "AcDbMText").map(t => {
        let hatch = features.filter(f => f.layername == "填充符號" && f.name == "AcDbHatch").find(h =>
            // 填充垂直方向位于文字上方，并且距離不能超過文字高度兩倍，水平方向包含文字中心點水平方向
            h.envelop.min.y > t.envelop.max.y &&
            h.envelop.min.y - t.envelop.max.y < t.envelop.height() * 2 &&
            h.envelop.min.x <= t.envelop.center().x &&
            h.envelop.max.x >= t.envelop.center().x
        )
        if (!hatch) return;
        return {
            name: t.text,
            hatchObjectId: hatch.objectid
        }
    })
    // 獲取繪制開始的位置線
    let lineInfo = features.filter(f => f.layername == "線" && f.name == "AcDbLine");
    let startLine;
    if (lineInfo.length > 0) {
        startLine = {
            objectId: lineInfo[0].objectid,
            positon: [lineInfo[0].envelop.min.x, lineInfo[0].envelop.min.y]
        }
    }
    return {
        startLine,
        hatchInfos
    }
}
?
// 模擬資料
const mockData = https://www.cnblogs.com/vjmap/archive/2023/03/05/(hatchNames, minCount) => {
    // 對填充符號次序先隨機排序下，這樣每次生成次序就不一樣了
    hatchNames.sort(() => Math.random() - 0.5);
    let data = [];
    // 孔口個數
    let kongCount = vjmap.randInt(minCount, minCount * 2);
    for(let i = 0; i < kongCount; i++) {
        let item = {
            name:'孔' + (i + 1),
            x: 15 * (i + 1) + vjmap.randInt(0, 10) + 1000, // 孔口坐標x 生成亂數x
            y: vjmap.randInt(100, 105), // 孔口坐標y 生成亂數y
            stratums: [] // 分層資料
        }
        // 生成每層的資訊
        let stratumCount = vjmap.randInt(5, hatchNames.length - 1);
        let stratumAllThickness = 0;
        for(let k = 0; k < stratumCount; k++) {
            const thickness = vjmap.randInt(2, 6) // 隨機生成一個厚度
            item.stratums.push({
                hatch: hatchNames[k],
                thickness: thickness
            })
            stratumAllThickness += thickness;
        }
        item.stratumsThickness = stratumAllThickness; // 所有的厚度
        data.push(item);
    }
    return data;
}
// 創建剖面圖
const createSectDoc = async (sectData) => {
    // 獲取要繪制的資料
    let drawData = https://www.cnblogs.com/vjmap/archive/2023/03/05/sectData;
    // 獲取最大和最小值
    let minX = Math.min(...drawData.map(d => d.x));
    let maxX = Math.max(...drawData.map(d => d.x));
    let minY = Math.min(...drawData.map(d => d.y));
    let maxY = Math.max(...drawData.map(d => d.y + d.stratumsThickness));
    minY = Math.floor(minY / 10) * 10; // 往10取整，刻度以10為單位
    maxY = Math.ceil(maxY / 10) * 10 + 10; // 往10取整，刻度以10為單位，稍長點
    let posMaxX = maxX - minX + 20; //x繪制位置，相對距離從標尺偏移十個像素
    let posMinX = 10;//x繪制位置，相對距離從標尺偏移十個像素
?
    const startPoint = tplInfo.startLine.positon;
?
    let doc = new vjmap.DbDocument();
    // 資料來源
    doc.from = `${templateSectId}/${templateSecVersion}`;
?
    // 把來源圖的資料最后都清空，（這里的模板不需要清空，直接用了)
    // doc.isClearFromDb = true;
    let entitys = [];
?
    // 左邊刻度
    entitys.push(new vjmap.DbLine({
        objectid:"169A2",
        start: startPoint,
        end: [startPoint[0], startPoint[1] + (maxY - minY)]
    }))
    for(let y = minY; y < maxY; y += 10) {
        let pt = [startPoint[0], startPoint[1] + maxY - y];
        entitys.push(new vjmap.DbLine({
            start: pt,
            end: [pt[0] - 2, pt[1]]
        }))
        // 刻度值
?
        entitys.push(new vjmap.DbText({
            cloneObjectId: '168C8',
            position: [pt[0] - 1, pt[1] + 0.2],
            text: y + ''
        }))
    }
    // 右邊刻度
    entitys.push(new vjmap.DbLine({
        cloneObjectId: "169A2", // 不是修改了，是克隆左邊的刻度線
        start: [startPoint[0] + posMaxX, startPoint[1]],
        end: [startPoint[0] + posMaxX, startPoint[1] + (maxY - minY)]
    }))
    for(let y = minY; y < maxY; y += 10) {
        let pt = [startPoint[0], startPoint[1] + maxY - y];
        entitys.push(new vjmap.DbLine({
            start: [pt[0] + posMaxX , pt[1]],
            end: [pt[0]  + posMaxX + 2, pt[1]]
        }))
        // 刻度值
        entitys.push(new vjmap.DbText({
            cloneObjectId: '168C8',
            position: [pt[0] + posMaxX + 1, pt[1] + 0.2],
            text: y + ''
        }))
    }
?
    // 修改線坐標
    entitys.push(new vjmap.DbLine({
        cloneObjectId:  tplInfo.startLine.objectId,
        start: [startPoint[0], startPoint[1]],
        end: [startPoint[0] + posMaxX, startPoint[1]]
    }))
?
?
    // 演示下塊及屬性欄位的使用，這里用塊創建一個孔口名稱和x坐標，中間用橫線隔開
    const blockName = "nameAndx";
    let block = new vjmap.DbBlock();
    block.name = blockName;
    block.origin = [0, 0]
    block.entitys = [
        new vjmap.DbAttributeDefinition({
            position: [0, 0.2],
            contents: "名稱",
            tag: "NAME",
            colorIndex: 7, // 自動反色
            horizontalMode: vjmap.DbTextHorzMode.kTextCenter,
            verticalMode: vjmap.DbTextVertMode.kTextBottom, // kTextBottom,
            height: 0.5,
        }),
        new vjmap.DbLine({
            start: [-2, 0],
            end: [2, 0]
        }),
        new vjmap.DbAttributeDefinition({
            position: [0, -0.2],
            contents: "X坐標",
            tag: "POSX",
            colorIndex: 7, // 自動反色
            horizontalMode: vjmap.DbTextHorzMode.kTextCenter,
            verticalMode: vjmap.DbTextVertMode.kTextTop, // kTextBottom,
            height: 0.5,
        })
    ];
    doc.appendBlock(block);
    // 繪制每一個孔
    for(let i = 0; i < drawData.length; i++) {
        // 開始繪制的位置點
        let x = posMinX + drawData[i].x - minX;
        let y = startPoint[1] + maxY - drawData[i].y;
        // 名稱和x,用上面的塊創建塊參照
        let blockRef = new vjmap.DbBlockReference();
        blockRef.blockname = blockName;
        blockRef.position =  [x + 1.5,  y + 3];
        // 修改屬性定義值
        blockRef.attribute = {
            NAME: drawData[i].name,
            POSX: drawData[i].x
        }
        entitys.push(blockRef);
?
        // 一層一層繪制
        for(let k = 0; k < drawData[i].stratums.length; k++) {
            let y2 = y - drawData[i].stratums[k].thickness;
            let bounds = vjmap.GeoBounds.fromArray([x, y, x + 3, y2]);
            let points = bounds.toPointArray(); // 轉成點坐標格式
            // 閉合
            points.push(points[0]);
            // 填充
            entitys.push(new vjmap.DbHatch({
                cloneObjectId: drawData[i].stratums[k].hatch.hatchObjectId,
                points: points,
                patternScale: 1.5
            }))
            // 邊框
            entitys.push(new vjmap.Db2dPolyline({
                points: points
            }))
?
            // 繪制連接下一個孔的線
            if (i != drawData.length - 1) {
                const nextKongStratums = drawData[i + 1].stratums;
                let nextX = posMinX + drawData[i + 1].x - minX;
                let nextY = startPoint[1] + maxY - drawData[i + 1].y;
                if (k < nextKongStratums.length) {
                    for(let n = 0; n <= k; n++) {
                        nextY = nextY - drawData[i + 1].stratums[n].thickness;
                    }
                    entitys.push(new vjmap.DbLine({
                        start: [x + 3, y2],
                        end: [nextX, nextY]
                    }))
                }
                // 水平間距
                entitys.push(new vjmap.DbLine({
                    start: [x, startPoint[1]],
                    end: [x, startPoint[1] - 2]
                }))
                entitys.push(new vjmap.DbLine({
                    start: [nextX, startPoint[1]],
                    end: [nextX, startPoint[1] - 2]
                }))
                entitys.push(new vjmap.DbLine({
                    start: [x, startPoint[1] - 2],
                    end: [nextX, startPoint[1] - 2]
                }))
                // 間距值
                entitys.push(new vjmap.DbText({
                    cloneObjectId: '168C8',
                    position: [(x + nextX) / 2, startPoint[1] - 1],
                    text: nextX - x,
                    horizontalMode: vjmap.DbTextHorzMode.kTextCenter, // kTextCenter
                    verticalMode: vjmap.DbTextVertMode.kTextVertMid // kTextVertMid,
                }))
            }
            y = y2;
        }
        // 最下面寫上累計厚度值
        entitys.push(new vjmap.DbText({
            cloneObjectId: '168C8',
            position: [x + 1.5, y - 0.2],
            text: drawData[i].stratumsThickness,
            horizontalMode: vjmap.DbTextHorzMode.kTextCenter, // kTextCenter
            verticalMode: vjmap.DbTextVertMode.kTextTop // kTextTop,
        }))
?
?
    }
?
    entitys.push(new vjmap.DbText({
        objectid: '1687C',
        position: [(posMinX + posMaxX) / 2.0, startPoint[1] + maxY - minY + 10],
        /* 如果是相對位置，可以利用矩陣
        matrix: [
            {
                op: "translation",
                vector: [相對偏移x, 相對偏移y]
            }
        ],*/
        text: `剖面圖${Date.now()}`
    }))
?
    // 繪制圖框
    let bounds = vjmap.GeoBounds.fromArray([posMinX - 20, startPoint[1] + maxY - minY + 15, posMaxX + 10, startPoint[1] - 20]);
    let labelPos = [bounds.max.x, bounds.min.y];
    let points = bounds.toPointArray(); // 轉成點坐標格式
    // 閉合
    points.push(points[0]);
    // 邊框
    entitys.push(new vjmap.Db2dPolyline({
        points: points
    }))
    bounds = bounds.scale(1.02);
    points = bounds.toPointArray(); // 轉成點坐標格式
    // 閉合
    points.push(points[0]);
    // 邊框
    entitys.push(new vjmap.Db2dPolyline({
        points: points,
        lineWidth: 30 // mm
    }))
?
    let date = new Date();
    // 圖框從其他模板插入，并修改塊屬性文字
    entitys.push(new vjmap.DbBlockReference({
        cloneObjectId: '6A1',
        cloneFromDb: `${templateTkMapId}/${templateTkVersion}`,
        position: labelPos,
        attribute: {
            // 修改塊中的屬性欄位
            DATETIME: `${date.getFullYear()}-${date.getMonth() + 1}-${date.getDate()}`,
            COMPANY: {
                text: "唯杰地圖VJMAP",
                color: 0x00FFFF
            }
        }
    }))
?
    entitys.push(new vjmap.DbLine({
        objectid: "168C8", // 這個模板文字不用了，直接洗掉了
        delete: true
    }))
    doc.entitys = entitys;
    return doc;
}
?
?
// 先得設定一個要圖形的所有范圍，這個范圍是隨便都沒有有關系的，最后匯出dwg時，會根據物體的所有坐標去自動計算真實的范圍，
let mapBounds = '[-10000,-10000,10000,10000]'
let mapExtent = vjmap.GeoBounds.fromString(mapBounds);
mapExtent = mapExtent.square(); // 要轉成正方形
?
svc.setCurrentMapParam({
    darkMode: true, // 由于沒有打開過圖，所以主動設定黑色模式
    bounds: mapExtent.toString()
})
// 建立坐標系
let prj = new vjmap.GeoProjection(mapExtent);
?
// 新建地圖物件
let map = new vjmap.Map({
    container: 'map', // container ID
    style: {
        version: svc.styleVersion(),
        glyphs: svc.glyphsUrl(),
        sources: {},
        layers: []
    },// 矢量瓦片樣式
    center: [0,0], // 中心點
    zoom: 2,
    renderWorldCopies: false
});
// 地圖關聯服務物件和坐標系
map.attach(svc, prj);
?
// 使地圖全部可見
map.fitMapBounds();
await map.onLoad();
?
?
// 創建一個幾何物件
const createGeomData = https://www.cnblogs.com/vjmap/archive/2023/03/05/async (map, doc) => {
    let svc = map.getService();
    let res = await svc.cmdCreateEntitiesGeomData({
        filedoc: doc.toDoc()
    });
    if (res.error) {
        message.error(res.error);
        return {
            type:"FeatureCollection",
            features: []
        };
    }
    if (res.metadata && res.metadata.mapBounds) {
        // 如果回傳的元資料里面有當前地圖的范圍，則更新當前地圖的坐標范圍
        map.updateMapExtent(res.metadata.mapBounds);
    }
?
    const features = [];
    if (res && res.result && res.result.length > 0) {
        for (let ent of res.result) {
            if (ent.geom && ent.geom.geometries) {
                let clr = map.entColorToHtmlColor(ent.color); // 物體顏色轉html顏色
                let featureAttr = {};
                // 因為要組合成一個組合物體，所以線和多邊形的顏色得區分
                if (ent.isPolygon) {
                    featureAttr.color = clr; // 填充色，只對多邊形有效
                    featureAttr.noneOutline = true; // 不顯示多邊形邊框，只對多邊形有效
                } else {
                    featureAttr.color = clr; // 顏色
                    featureAttr.line_width = ent.lineWidth; // 線寬
                }
                let ft = {
                    id: vjmap.RandomID(10),
                    type: "Feature",
                    properties: {
                        objectid: ent.objectid,
                        opacity: ent.alpha / 255,
                        ...featureAttr,
                    }
                }
                if (ent.geom.geometries.length == 1) {
                    features.push({
                        ...ft,
                        geometry: ent.geom.geometries[0],
                    });
                } else {
                    features.push({
                        ...ft,
                        geometry: {
                            geometries: ent.geom.geometries,
                            type: "GeometryCollection"
                        },
                    });
                }
?
            }
        }
    }
    return {
        type: "FeatureCollection",
        features: features,
    };
};
?
// 清空之前的地圖資料
const clearMapData = https://www.cnblogs.com/vjmap/archive/2023/03/05/() => {
    svc.setCurrentMapParam({
        darkMode: true, // 由于沒有打開過圖，所以主動設定黑色模式
        bounds: mapExtent.toString()
    })
    map.disableLayerClickHighlight();
    map.removeDrawLayer();
    let sources = map.getStyle().sources;
    for(let source in sources) {
        map.removeSourceEx(source);
    }
}
?
// 創建一個有資料的地圖
const createDataMap = async (doc) => {
    clearMapData();
    let geojson = await createGeomData(map, doc);
    const opts = vjmap.Draw.defaultOptions();
    // 修改默認樣式，把點的半徑改成1，沒有邊框，默認為5
    let pointIdx = opts.styles.findIndex(s => s.id ==="gl-draw-point-point-stroke-inactive");
    if (pointIdx >= 0) {
        opts.styles[pointIdx]['paint']['circle-radius'][3][3] = 0
    }
    pointIdx = opts.styles.findIndex(s => s.id === "gl-draw-point-inactive");
    if (pointIdx >= 0) {
        opts.styles[pointIdx]['paint']['circle-radius'][3][3] = 1
    }
    map.getDrawLayer(opts).set(geojson);
}
?
// 創建一個dwg的地圖
const createDwgMap = async (doc) => {
    // 先清空之前繪制的
    clearMapData();
    // js代碼
    let res = await svc.updateMap({
        // 獲取一個臨時的圖id(臨時圖形只會用臨時查看，過期會自動洗掉)
        mapid: vjmap.getTempMapId(1), // 臨時圖形不瀏覽情況下過期自動洗掉時間，單位分鐘，默認30
        filedoc: doc.toDoc(),
        mapopenway: vjmap.MapOpenWay.Memory,
        style: {
            backcolor: 0 // 如果div背景色是淺色，則設定為oxFFFFFF
        }
    })
    if (res.error) {
        message.error(res.error)
    }
    await map.switchMap(res);
}
?
?
let curDoc;
const exportDwgOpen = async () => {
    if (!curDoc) return;
    const mapid = 'exportdwgmap';
    let res = await svc.updateMap({
        mapid: mapid,
        filedoc: curDoc.toDoc(),
        mapopenway: vjmap.MapOpenWay.Memory,
        style: {
            backcolor: 0 // 如果div背景色是淺色，則設定為oxFFFFFF
        }
    })
    if (res.error) {
        message.error(res.error)
    } else{
        window.open(`https://vjmap.com/app/cloud/#/map/${res.mapid}?version=${res.version}&mapopenway=Memory&vector=false`)
    }
}
?
// 獲取模板的所有資料
const getTemplateData = https://www.cnblogs.com/vjmap/archive/2023/03/05/async (mapid, version) => {
    let res = await svc.rectQueryFeature({
        mapid,
        version,
        fields:"",
        geom: false, // 以記憶體方式打開，獲取真正的objectid
        maxGeomBytesSize: 0, // 不需要幾何坐標
        useCache: true, // 因為是以記憶體方式打開，后臺先把查詢的資料保存進快取，下次直接去快取查找，提高效率
        // x1,y1,x2,y2同時不輸的話，表示是查詢整個圖的范圍  這范圍不輸入，表示是全圖范圍
    })
    // 把物體的范圍字串轉成物件
    res.result.map(f => f.envelop = vjmap.GeoBounds.fromString(f.bounds));
    console.log(res.result)
    return res.result;
}
?
?
const creatSectDataMap = async () => {
    let sectData = https://www.cnblogs.com/vjmap/archive/2023/03/05/mockData(tplInfo.hatchInfos, 5);
    const doc = await createSectDoc(sectData);
    await createDataMap(doc);
    map.fitMapBounds();
    curDoc = doc;
}
const creatSectDwgMap = async () => {
    let sectData = mockData(tplInfo.hatchInfos, 15);
    const doc = await createSectDoc(sectData);
    await createDwgMap(doc);
    map.fitMapBounds();
    // 點擊有高亮狀態（滑鼠點擊地圖元素上時，會高亮)
    map.enableLayerClickHighlight(svc, e => {
        if (!e) return;
        let msg = {
            content: `type: ${e.name}, id: ${e.objectid}, layer: ${e.layerindex}`,
            key:"layerclick",
            duration: 5
        }
        e && message.info(msg);
    })
    curDoc = doc;
}
// 先獲取模板資訊
tplInfo = await getTemplateInfo(templateSectId, templateSecVersion);
// 隨機生成一個剖面圖
creatSectDataMap();
// UI界面
const App = () => {
    return (
        <div>
            <div className="info" style={{width: '430px'}}>
                <div className="input-item">
                    <button className="btn btn-full mr0" onClick={creatSectDataMap}>隨機生成一個剖面圖[前端直接繪制,適合于生成圖不大的情況]</button>
                    <button className="btn btn-full mr0" onClick={creatSectDwgMap}>隨機生成剖面圖[后臺生成DWG前端展示,適合于生成圖大的情況]</button>
                    <button className="btn btn-full mr0" onClick={exportDwgOpen}>匯出成DWG圖并打開</button>
                </div>
            </div>
        </div>
    );
}
ReactDOM.render(<App />, document.getElementById('ui'));
?
?
const mousePositionControl = new vjmap.MousePositionControl();
map.addControl(mousePositionControl, "bottom-left");

轉載請註明出處，本文鏈接：https://www.uj5u.com/qiye/545886.html

標籤：其他

上一篇：可視化除錯某個js物件的屬性UI插件 class HTUI

下一篇：自己做一個ChatGPT微信小程式(代碼開源)

500行JavaScript代碼在前端根據資料生成CAD工程剖面圖

前言

效果

它支持哪些功能？

實作原理

在線體驗地址

應用場景

全部實作代碼
