webgl 系列 —— 三角形

三角形

有人說三維模型的基本單元是三角形，比如復雜的游戲角色，也只是用許多三角形畫出來的，

不管上述說法是否屬實，本篇先把三角形畫出來，

如何繪制一個三角形

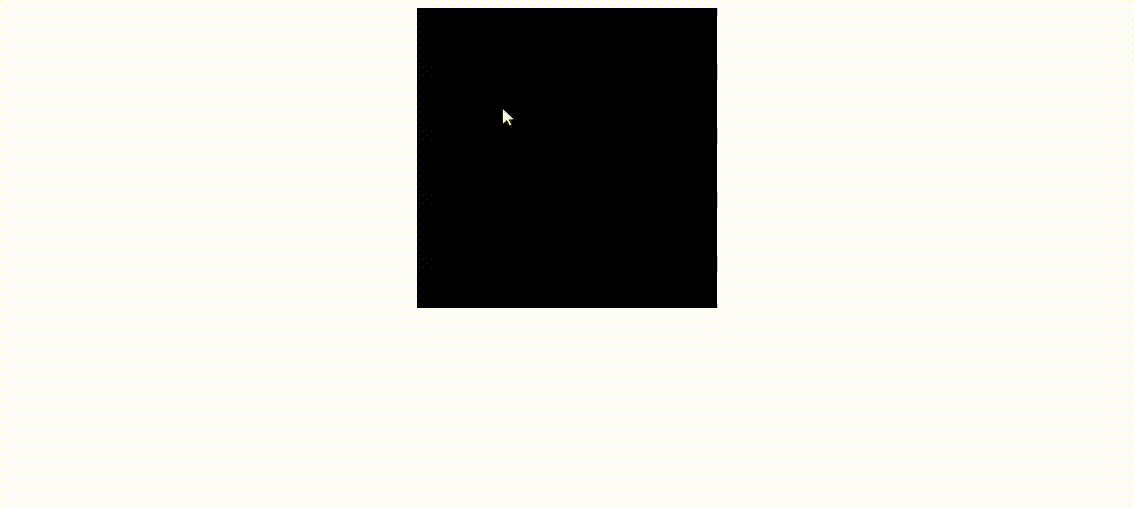

滑鼠點擊繪點示例我們寫了這樣的代碼：

points.forEach(item => {
    gl.vertexAttrib3f(a_Position, item.x, item.y, 0.0);
    gl.drawArrays(gl.POINTS, 0, 1);
})

這種方法一次只能繪制一個點，

比如需要繪制一個三角形，應該是一個連貫的動作，比如在頂點著色器中一次性畫三個點，然后用線連接；而不是繪制一個點，在繪制一個點，在繪制一個點...，不應該是零散的

Tip：提前透露 - 只要一次性將三個點繪制出來，其實三角形也就畫出來了，

一次性繪制多個頂點可以使用緩沖區物件，

緩沖區物件

可以使用 webgl 中的緩沖區物件(buffer object) 一次性的向著色器傳入多個頂點資料，

使用緩沖區物件向頂點著色器傳入多個頂點資料，需要如下5個步驟：

1. 創建緩沖區物件
2. 系結緩沖區物件
3. 寫入資料到緩沖區物件
4. 分配緩沖區物件給一個 attribute 變數
5. 開啟 attribute 變數

一次繪制三個點

效果

實作

完整代碼如下：

// 一次繪制三個點

const VSHADER_SOURCE = `
attribute vec4 a_Position;
void main() {
  gl_Position = a_Position;
  gl_PointSize = 10.0;
}
`

const FSHADER_SOURCE = `
void main() {
  gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`

function main() {
    const canvas = document.getElementById('webgl');
    const gl = canvas.getContext("webgl");
    if (!gl) {
        console.log('Failed to get the rendering context for WebGL');
        return;
    }

    if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
        console.log('Failed to intialize shaders.');
        return;
    }

    gl.clearColor(0, 0, 0, 1);
    gl.clear(gl.COLOR_BUFFER_BIT);

    // 頂點資料
    const vertices = {
        // 頂點資料，Float32Array 當做普通陣列，對應 C 語言的 float
        data: new Float32Array([
            0.0, 0.5,
            -0.5, -0.5,
            0.5, -0.5
        ]),
        // 頂點數
        vertexNumber: 3,
        // 每個頂點分量數，例如第一個點(0.0, 0.5)
        count: 2,
    }

    // 將頂點的位置寫入頂點著色器
    initVertexBuffers(gl, vertices)

    // gl.drawArrays(mode, first, count)
    // 還是畫點（gl.POINTS），從緩沖區的第一個位置（0）開始畫，繪制3（vertices.vertexNumber）個點
    gl.drawArrays(gl.POINTS, 0, vertices.vertexNumber);
}

// 將三個頂點通過緩沖物件一次寫入著色器
function initVertexBuffers(gl, {data, count}) {
    // 1. 創建緩沖區物件
    const vertexBuffer = gl.createBuffer();
    if (!vertexBuffer) {
        console.log('創建緩沖區物件失敗');
        return -1;
    }

    // 系結緩沖區物件系結到`目標`，只能通過目標向緩沖區寫資料
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);

    // 將資料寫入緩沖區
    gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);

    const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
    if (a_Position < 0) {
        console.log('Failed to get the storage location of a_Position');
        return -1;
    }

    // 將整個緩沖區物件分配給 atttibute(a_Position) 變數
    gl.vertexAttribPointer(a_Position, count, gl.FLOAT, false, 0, 0);

    // 激活 attribute 變數，使緩沖區對 attribute 變數分配生效
    gl.enableVertexAttribArray(a_Position);
}

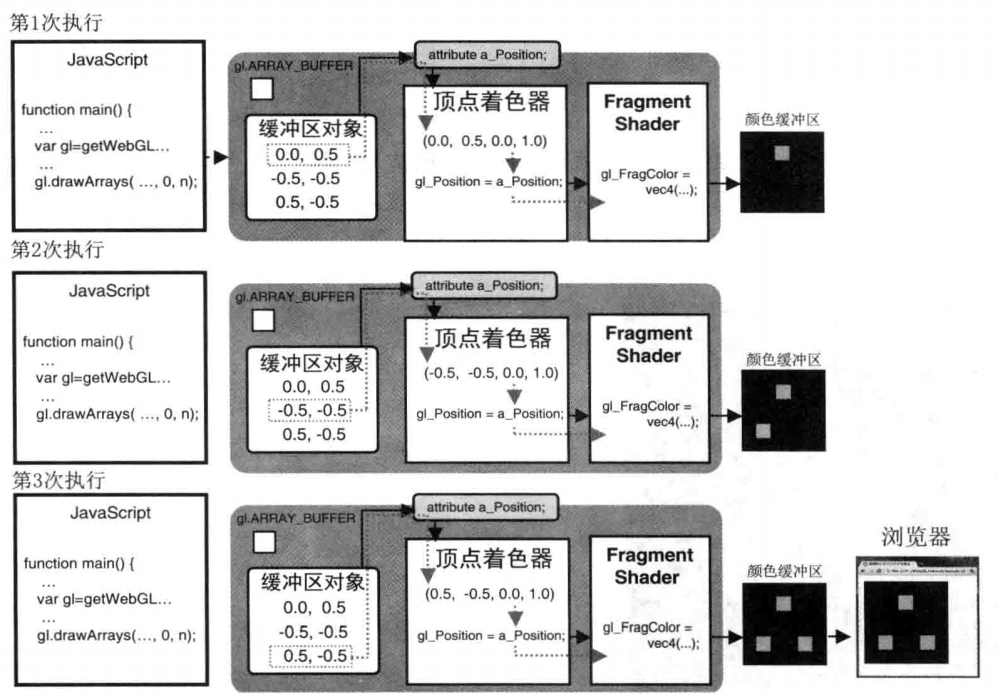

通過 initVertexBuffers() 將3個頂點分配給 attribute 變數，執行 gl.drawArrays(gl.POINTS, 0, vertices.vertexNumber) 時，頂點著色器執行了3次，頂點著色器執行程序和緩沖區資料傳入程序如下：

繪制出所有點后，顏色緩沖區的內容就會自動顯示在瀏覽器中，

initVertexBuffers() 里面涉及了許多概念和api，請往下閱讀，

Float32Array

繪制三維圖形 webgl 需要處理大量相同的資料，例如頂點坐標，為了優化性能，就引入了一種特殊的陣列（型別化陣列），瀏覽器事先知道陣列中的資料型別，處理起來就更有效率，

Float32Array 就是其中一種型別化陣列，通常用于存盤頂點坐標或顏色，

Tip: webgl 中很多操作都需要用到型別化陣列，

webgl 中有如下型別化陣列：

bindBuffer

gl.bindBuffer(target, buffer) - 系結緩沖區，例如示例中的： gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);

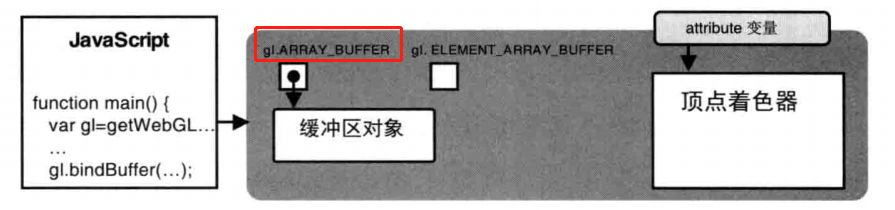

為什么要將系結緩沖區物件？不能直接向緩沖區寫入資料，只能通過目標寫入資料，就像這樣：

目標表示緩沖區的用途，例如這里的 gl.ARRAY_BUFFER 指包含頂點屬性（例如頂點坐標、紋理坐標資料或頂點顏色資料）的緩沖區，

bufferData

gl.bufferData(target, size, usage) - 將資料寫入緩沖區，例如示例中的：gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);

gl.STATIC_DRAW 是 usage 中的一種，指緩沖區的內容可能經常使用，而不會經常更改，內容被寫入緩沖區，但不被讀取，

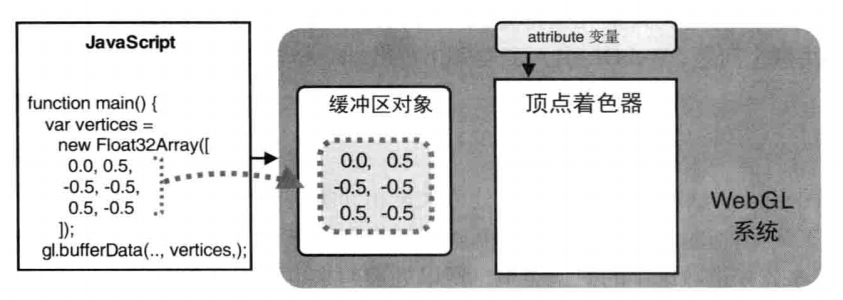

此方法執行后，webgl 系統內部狀態如下：

vertexAttribPointer

g.vertexAttribPointer(index, size, type, normalized, stride, offset) - 將整個緩沖區物件分配給 atttibute 變數，

例如示例中的：

// count - 指定緩沖區每個頂點的分量個數，缺少則按照 vertexAttrib3f 的補全方式
// gl.FLOAT 與上文的 Float32Array 對應
// normalized - 對于型別gl.FLOAT和gl.HALF_FLOAT，此引數無效
// stride - 指定相鄰兩個頂點間的位元組數，默認為0
// offset - 指定緩沖區物件中的偏移量，即attribute 從緩沖區何處開始存盤
gl.vertexAttribPointer(a_Position, count, gl.FLOAT, false, 0, 0);

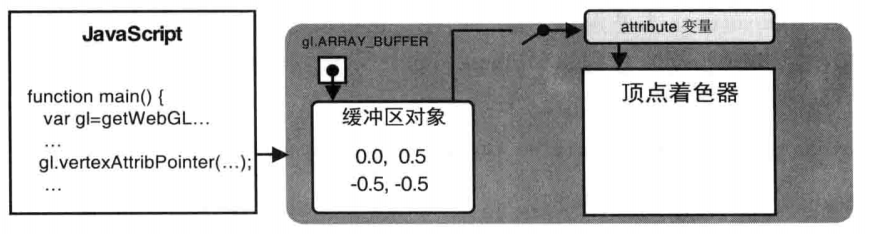

此方法執行后，webgl 系統內部狀態如下：

疑惑: 說vertexAttribPointer最后一個引數(offset)必須是型別的位元組長度的倍數，嘗試將 0 改成 4，效果卻是：

enableVertexAttribArray

gl.enableVertexAttribArray(index) - 激活 attribute 變數，使緩沖區對 attribute 變數分配生效，

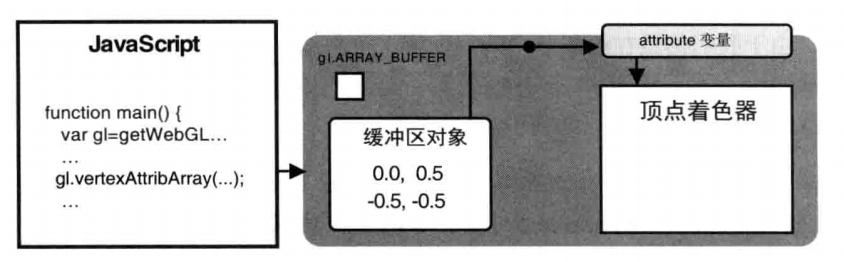

此方法執行后，webgl 系統內部狀態如下：

drawArrays

gl.drawArrays(mode, first, count) - 執行頂點著色器，按照 mode 指定的引數繪制圖形，first 指定從哪個點開始繪制，count 指繪制需要幾個點，

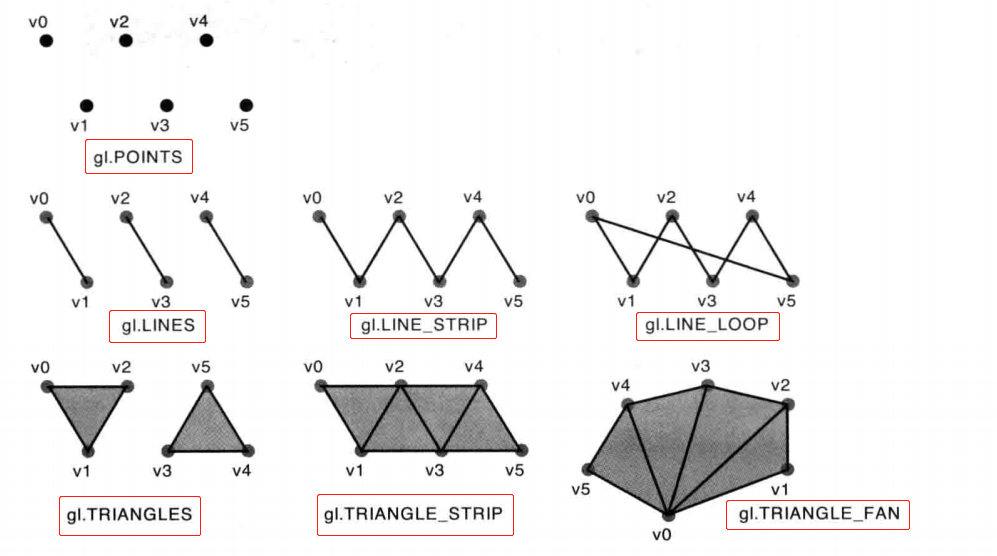

能繪制的圖形有：

Tip: drawArrays 更多細節請看這里

三角形

只要一次性將三個點繪制出來，其實三角形也就畫出來了，

修改上面示例一行代碼就好（gl.POINTS -> gl.LINE_LOOP）：

// 前
gl.drawArrays(gl.POINTS, 0, vertices.vertexNumber);

// 后
gl.drawArrays(gl.LINE_LOOP, 0, vertices.vertexNumber);

效果如下：

矩形

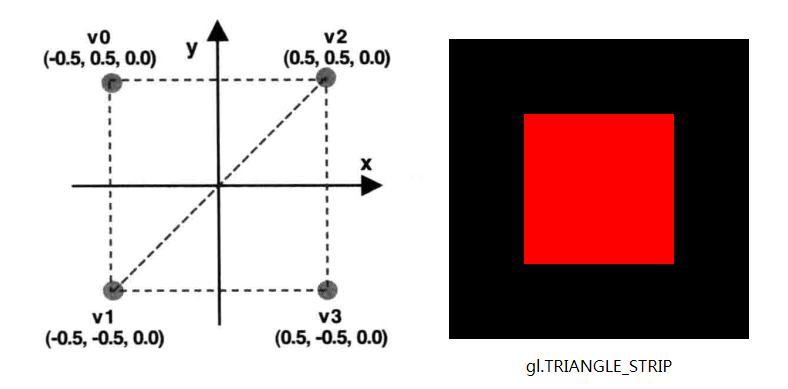

效果如下：

核心代碼如下：

    // 定義四個點
    const vertices = {
        data: new Float32Array([
            -0.5, 0.5,
            -0.5, -0.5,
            0.5, 0.5,
            0.5, -0.5,
        ]),
        // 頂點數
        vertexNumber: 4,
        count: 2,
    }

    initVertexBuffers(gl, vertices)
    // TRIANGLE_STRIP
    gl.drawArrays(gl.TRIANGLE_STRIP, 0, vertices.vertexNumber);

Tip：四個點的順序有要求

三角扇

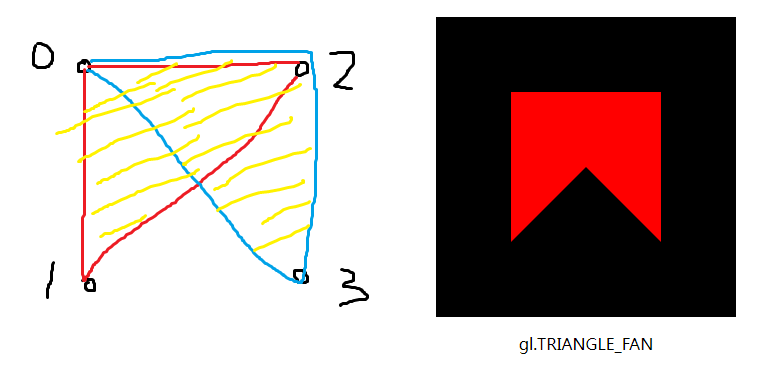

效果如下：

在矩形的基礎上，改為 gl.TRIANGLE_FAN 即可，

Tip：GL_TRIANGLE_FAN - 繪制各三角形形成一個扇形序列，以 v0 為起點：(v0, v1, v2)、(v0, v2, v3)、(v0, v3, v4)
