從TMS逆向到 WMTS

有一個 TMS 的瓦片資料源，需要“模擬”一個 WMTS 服務出來，需要怎么做？

這個情況，其實有現成的基礎設施或者說輪子來解決，比如各個地圖服務器等，.net生態也有 tile-map-service-net5這種開源工具，這個問題之所以是個問題在于兩個限制條件，

1. 所用客戶端不支持加載XYZ/TMS格式的資料，只能加載 WMS 和 WMTS 格式的資料，
2. 使用的資料是切好片的 TMS 結構的資料，
3. 客戶端不方便依賴外部地圖服務器，

模仿資源鏈接

一些我們熟悉的互聯網地圖，用的都是 XYZ 或者 TMS的方式，例如OSM、Google Map 和Mapbox 等等，從之前的柵格瓦片到如今矢量瓦片更為常見，想要用TMS “模仿” WMTS 的請求格式，需要先了解他們直接有啥不一樣，

XYZ（slippy map tilename）

• 256*256 像素的圖片
• 每個 Zoom 層級是一個檔案夾，每個Column 是個子檔案夾，每個瓦片是一個用 Row 命名的圖片檔案
• 格式類似/zoom/x/y.png
• x 在 (180°W ~ 180°E)，y 在（85.0511°N ~85.0551°S），Y軸從頂部向下，

可以從Openlayers TileDebug Example，看到一個簡單的 XYZ 瓦片的示例，

TMS

TMS的 Wiki wikipedia沒涉及什么細節、osgeo-specification
只描述了協議的一些應用細節，反倒是 geoserver docs 關于 TMS 的部分寫的更務實一些， TMS 是 WMTS 的前身，也是 OSGeo 制定的標準，

請求形如：
http://host-name/tms/1.0.0/layer-name/0/0/0.png

為了支持多種檔案格式和空間參考系統，也可以指定多個引數：
http://host-name/tms/1.0.0/layer-name@griset-id@format-extension/z/x/y

TMS 標準的瓦片格網從左下角開始，Y軸從底部向上，有的地圖服務器，例如geoserver，就支持一個額外的引數flipY=true 來翻轉 Y 坐標，這樣就可以兼容Y 軸從頂部向下的服務型別，比如 WMTS 和 XYZ，

WMTS

WMTS 相較上述兩個直觀的協議，內容更復雜，支持的場景也更多，2010 年由OGC第一次公布，起始在此之前，1997年 Allan Doyle的論文“Www mapping framework” 之后，OGC就開始謀劃網路地圖相關標準的制定了，在 WMTS 之前，最早的，也是應用最廣泛的網路地圖服務標準是 WMS，因為WMS每個請求是依據用戶地圖縮放級別和螢屏大小來組織地圖回應，這些回應大小各異，在多核CPU還沒那么普及的當年，這種按需實時生成地圖的方式非常奢侈, 同時想要提升回應速度非常困難，于是有開發者開始嘗試預先生成瓦片的方式，于是涌現出了許多方案，前面提到的 TMS 就是其中的一個，后面WMTS 應運而生，開始被廣泛應用， WMTS 支持鍵值對(kvp)和 Restful 的方式對請求引數編碼，

KVP 形如：
<baseUrl>/layer=<full layer name>&style={style}&tilematrixset={TileMatrixSet}}&Service=WMTS&Request=GetTile&Version=1.0.0&Format=<imageFormat>&TileMatrix={TileMatrix}&TileCol={TileCol}&TileRow={TileRow}
Restful形如：
<baseUrl>/<full layer name>/{style}/{TileMatrixSet}/{TileMatrix}/{TileRow}/{TileCol}?format=<imageFormat>

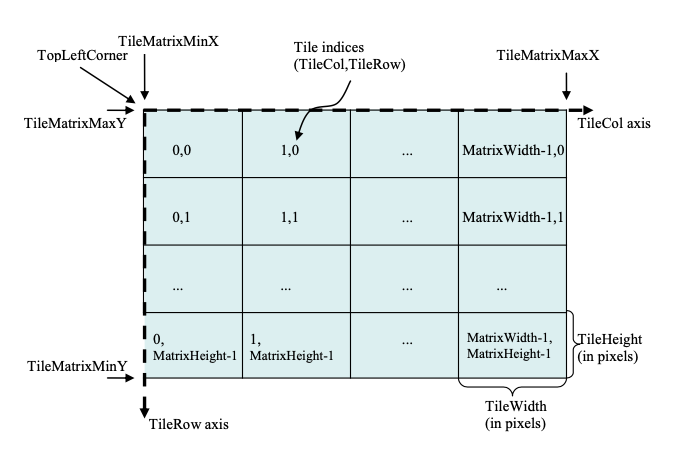

由于是柵格瓦片，這里只需要找到 XYZ 與 瓦片矩陣和瓦片行列號的對應關系就好了，

• TileMatrix
• TileRow
• TileCol

這里的瓦片行列號是從左上角開始的，Y 軸從頂部向下，

這樣，就找到了 TMS 與 WMTS 的各引數對應關系，接下來就是如何把 TMS 轉換成 WMTS 的請求了，如下：

• TileRow = 2^zoom - 1 - y = (1 << zoom) - 1 - y
• TileCol = x
• TileMatrix = zoom

在不考慮其他空間參考的情況下，縮放層級對應瓦片矩陣，x對應瓦片列號，y取反（因為起始方向相反），

模擬一個 WMTS Capabilities 描述檔案

WMTS規范的要求，幾乎可以說是細到頭發絲，所以各個客戶端，不管是Web端的 Openlayers ，還是桌面端的QGIS或Skyline等，都支持直接決議Capabilities 描述檔案，然后根據描述檔案的內容來選擇圖層、樣式和空間參考，所以我們這里還要模擬一個 WMTS Capabilities 描述檔案出來，

Capabilities 描述檔案的構成

一個WMTS Capabilities描述檔案的例子可以在opengis schema,天地圖山東找到，

Capabilities 描述檔案的內容非常多，這里只列出一些重要的部分（忽略標題，聯系方式等）：

OperationsMetadata:
  - GetCapabilities >> 獲取 Capabilities 描述檔案的方式
  - GetTile >> 獲取瓦片的方式

Contents:
  - Layer
    - boundingBox >> 圖層的經緯度范圍
    - Style
    - TileMatrixSetLink >> 圖層支持的空間參考
    - TileMatrixSet >> 空間參考
      - TileMatrixSetLimits >> 空間參考的縮放層級范圍
        - TileMatrixLimits >> 每個縮放層級的瓦片行列號范圍
  - Style
  - TileMatrixSet
    - TileMatrix

關鍵的部分就是 boundingBox、TileMatrixSetLimits、TileMatrixLimits ，只需要根據圖層的空間參考和縮放層級來計算出來就好了，

boundingBox 的計算比較簡單，就是圖層的經緯度范圍，這里就不展開了，

TileMatrixSetLimits 的計算比較簡單，就是圖層的空間參考的縮放層級范圍，

TileMatrixLimits 的計算比較復雜，可以只在圖層范圍比較小的時候再弄，全球地圖就沒必要了，需要根據圖層的空間參考和縮放層級來計算出來，下面是一段偽代碼（4326 到 3857），

FUNCTION GetTileRange(minLon, maxLon, minLat, maxLat, zoom, tile_size = 256)

minLonRad = minLon * PI / 180
maxLonRad = maxLon * PI / 180
minLatRad = minLat * PI / 180
maxLatRad = maxLat * PI / 180

tile_min_x = Floor((minLonRad + PI) / (2 * PI) * Pow(2, zoom))
tile_max_x = Floor((maxLonRad + PI) / (2 * PI) * Pow(2, zoom))
tile_min_y = Floor((PI - Log(Tan(minLatRad) + 1 / Cos(minLatRad))) / (2 * PI) * Pow(2, zoom))
tile_max_y = Floor((PI - Log(Tan(maxLatRad) + 1 / Cos(maxLatRad))) / (2 * PI) * Pow(2, zoom))

// adjust tile range based on tile size
tile_min_x = Floor((double)tile_min_x * tile_size / 256)
tile_max_x = Ceiling((double)tile_max_x * tile_size / 256)
tile_min_y = Floor((double)tile_min_y * tile_size / 256)
tile_max_y = Ceiling((double)tile_max_y * tile_size / 256)

RETURN  (tile_min_x, tile_max_x, tile_min_y, tile_max_y)

生成 WMTS Capabilities 描述檔案

生成一個最小化的 WMTS Capabilities 描述檔案，把上面的關鍵部分填充上，之后構造一個指向標準描述檔案地址的的 Restful 風格的 URL，

后話

以上是一個簡單的 TMS 轉 WMTS 的思路，實際上還有很多細節需要考慮，比如空間參考的轉換，縮放層級的轉換，瓦片行列號的轉換，瓦片的格式轉換等等，
期間也踩了一些坑，感覺這部分更有意思，

第一部分，很快就參考 tile-map-service-net5 的思路，完成了 y >> tileRow的轉換，代碼在WebMercator.cs ，其實在StackOverflow上也有人問過這個問題，是有答案的，但我還是選擇從軟體里找答案，因為這樣自己心里更踏實，

第二部分就很頭大，首先模擬出了資源鏈接，構建了一個簡單的 XML，但是在目標客戶端上不能直接加載，很直接的想到了通過標準服務測驗一下，然后哪來一個Capabilities 描述檔案來修改，己想首先在比較熟悉的Openlayers上測驗，然后再去修改Capabilities 描述檔案，Openlayers的加載方式還是很靈活的，在沒有Capabilities 描述檔案的情況下，可以直接通過配置引數訪問，

// fetch the WMTS Capabilities parse to the capabilities
const options = optionsFromCapabilities(capabilities, {
            layer: 'nurc:Pk50095',
            matrixSet: 'EPSG:900913',
            format: 'image/png',
            style: 'default',
});
const wmts_layer =new TileLayer({
    opacity: 1,
    source: new  WMTS(options),
})

很遺憾，瓦片沒有加載上，甚至networks里沒有發送請求，于是又去另一個WMTS相關的例子哪里，自定義了一個 TileGrid，然后把瓦片的行列號轉換成了3857的行列號，這時候可以加載了，

const projection = getProjection('EPSG:3857');
const projectionExtent = projection.getExtent();
const size = getWidth(projectionExtent) / 256;
const resolutions = new Array(31);
const matrixIds = new Array(31);
for (let z = 0; z < 31; ++z) {
    // generate resolutions and matrixIds arrays for this WMTS
    resolutions[z] = size / Math.pow(2, z);
    matrixIds[z] = `EPSG:900913:${z}`;
}
var wmtsTileGrid = new WMTSTileGrid({
    origin: getTopLeft(projectionExtent), resolutions: resolutions, matrixIds: matrixIds,
})

在確認了是 TileGrid 的問題之后，首先將自己生成的TileGrid與Openlayers從Capabilities決議出來的TileGrid進行對比，發現自己生成的TileGrid有一些欄位是空的，于是挨個測驗，最后發現設定fullTileRanges_和extent_兩個內部引數為空時，影像可以加載，

去翻OL原始碼，發現fullTileRanges_和extent_在 getFullTileRange中被用到，

也就是說，當fullTileRanges_和extent_為空時，getFullTileRange會回傳一個空的范圍，

而getFullTileRange在withinExtentAndZ中用到了，這里是用來判斷當前可視區域是否有該圖層的瓦片，
也就是說，當fullTileRanges_和extent_為空時，獲取不到 TileRange，withinExtentAndZ會一直回傳true，這樣就會一直加載瓦片了，也就是加載成功的原因，

相反，從Capabilities決議出來的fullTileRanges_和extent_指向了錯誤的TileRange，導致withinExtentAndZ一直回傳false，這樣就不會加載瓦片了，也就是加載失敗的原因，

終于找到了原因，但這里又被騙了，在wmts.js，建構式上有一行注釋:

class WMTS extends TileImage {
  /**
   * @param {Options} options WMTS options.
   */
  constructor(options) {
      // TODO: add support for TileMatrixLimits
  }
}

這使我開始的時候誤以為，fullTileRanges_和extent_是根據經緯度范圍（boundingBox）計算出來的，而不是根據TileMatrixLimits算的，于是乎又檢查了一遍boundingBox，確認無誤后，才開始著手修改TileMatrixLimits，

開始的時候，以為 TileMatrixLimits 是每個層級的瓦片范圍，而不是圖層的范圍，所以沒注意到這個引數，這才走了彎路，

寫在 2023 年，WMTS 已經不是一個新的協議了，OGC Tile API 已經成為正式標準了，自己對WMTS了解還是半瓶水，真是汗顏??，
