記錄--我在前端干工地(three.js)

這里給大家分享我在網上總結出來的一些知識，希望對大家有所幫助

前段時間接觸了Three.js后，試著用他加載了一些模型three.js初體驗簡陋的了解了一下three.js的相關使用，并且寫下了第一篇文章，但是過后還是對很多一知半解，作為不會建模且目前沒有接觸到相關業務需求的開發，難道沒有模型就什么都不會了嗎？因此我覺得有必要來試試沒有模型的情況下自己來構建場景，以便于加深理解，

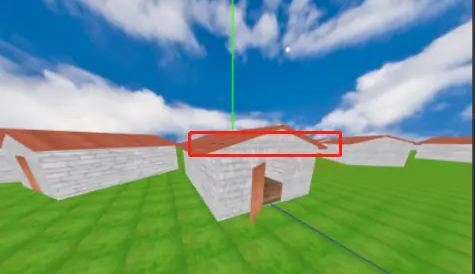

我在前端干工地，最后成果如下圖，預覽地址

從圖中可以看到，整個畫面由以下構成

1. 地面
2. 房子
3. 天空 下面就能一步步的構建這個場景，

一、 準備作業

我這里的環境是vue3 + vite，基本環境準備好后就要安裝three.js的庫，安裝完成后就可以繼續了，接下來搭建頁面的基本結構

<template>
  <div >
    <canvas
      id="draw"
      style="border: 1px solid; background-color: #000"
    ></canvas>
  </div>
</template>
<script setup >
  import * as THREE from "three";
  import { onMounted } from "vue";
  import { OrbitControls } from "@/controls/OrbitControls";//引入軌道控制器
  //canvas的大小
  const width = 500;
  const height = 500;
  //建筑的長寬
  const baseWidth = 40;
  const baseLength = 60;
  let scene = null; //場景
  let camera = null; //相機
  let canvas = null; //用作渲染的canvas
  let renderer = null; //渲染器
  const group = new THREE.Group();//用于將建筑物的各個零件組合起來
  onMounted(()=>{
      //***一些代碼
  })
</script>

由于要將影像顯示到頁面中的canvas中，因此需要在onMounted生命周期內獲取，接下來創建一下構建場景的幾個要素：相機（camera）、場景（scene）、渲染器（renderer）、燈光（light）, 在onMounted中添加如下代碼：

  canvas = document.querySelector("#draw");
  //創建場景
  scene = new THREE.Scene();
  //創建一個透視相機
  camera = new THREE.PerspectiveCamera(125, width / height, 1, 2000);
  //設定相機位置
  camera.position.set(-30, 30, 50);
  //創建環境光
  const hjLight = new THREE.AmbientLight(0xffffff);
  //添加環境光至場景
  scene.add(hjLight);



  //添加房子的group到場景中
  scene.add(group);
  //添加軌道控制器
  const controls = new OrbitControls(camera, canvas);
  //渲染器
  renderer = new THREE.WebGLRenderer({
    canvas,//傳入要渲染的canvas，相關引數可以看檔案
    antialias: true,//抗鋸齒
    alpha: true,
  });
  //設定渲染器大小
  renderer.setSize(width, height);

   //渲染器開始渲染
  renderer.render(scene, camera);
   //執行
  function animate() {
    controls.update();
    renderer.render(scene, camera);
  }
  animate()

通過以上代碼，幾要素我們已經具有，下面可以正式開始了，

二、創建地面

地面這里使用了three.js內置的CircleGeometry幾何體，這里沒有什么強制需求，符合樣子就可以， 下面添加一個方法createGround如下，隨便找一張圖片當作地面的材質，隨后呼叫，然后便可以看見一個半徑為500的圓形地面

//創建地面
function createGround() {
  //匯入材質
  const groundTexture =  new THREE.TextureLoader().load("/grass.webp");
  groundTexture.wrapS = groundTexture.wrapT = THREE.RepeatWrapping;
  groundTexture.repeat.set(100, 100);
  const ground = new THREE.CircleGeometry(500, 100);
  const groundMaterial = new THREE.MeshLambertMaterial({
    side: THREE.DoubleSide,
    map: groundTexture,
    // transparent: true,
    // opacity: 0.2,
  });

  const groundMesh = new THREE.Mesh(ground, groundMaterial);
  groundMesh.name = "地面";//設定name屬性
  groundMesh.rotateX(-Math.PI / 2);//旋轉用于呈現一個水平的地面
  scene.add(groundMesh);

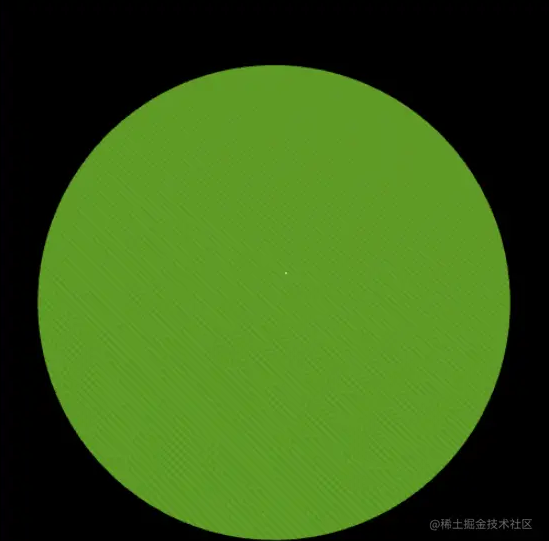

調整角度和大小后便能看到如下圖所示：

三、 開始創建房子

1、創建地板

在這里創建地板，這里使用的是內置的BoxGeometry幾何體，添加createFloor方法，如下：

//創建地板，可以理解為地基
function createFloor() {
  const texture = new THREE.TextureLoader().load("/img/wood.jpg");
  //設定地板大小，由于后面將要生成墻體存在設定為1的厚度，因此這里對地板的x，z均-2
  const floor = new THREE.BoxGeometry(baseWidth - 2, 1, baseLength - 2);
  const material = new THREE.MeshPhongMaterial({ map: texture });
  const mesh = new THREE.Mesh(floor, material);
  mesh.position.set(0, 1, 0);
  mesh.name = "地板";
  group.add(mesh);
}

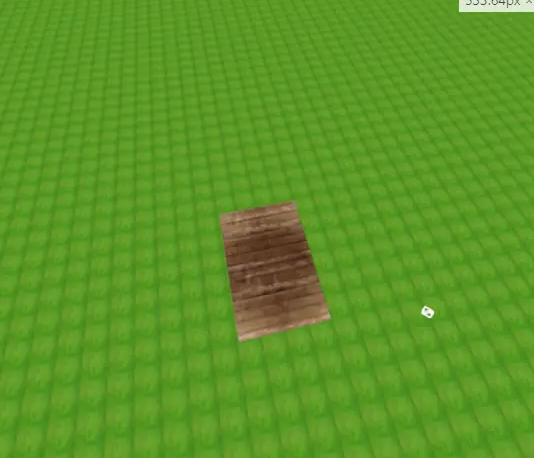

呼叫上面的方法后頁面中如下圖

2、創建左右兩邊的墻體

這里開始左右兩邊的規則墻體，使用的也是內置的BoxGeometry幾何體，添加 createWall方法，這個方法回傳創建的墻體

function createWall() {
  const wallTexture = new THREE.TextureLoader().load("/img/wall1.jpg");
  const wall = new THREE.BoxGeometry(baseLength, 20, 1);
  const wallMaterial = new THREE.MeshPhongMaterial({
    map: wallTexture,
  });
  //墻體的網格
  const wallMesh = new THREE.Mesh(wall, wallMaterial);
  return wallMesh;
}

接下來呼叫方法生成第一面墻

let leftWall = createWall()
leftWall.name = '左側的墻'
group.add(leftWall)

 呼叫后畫面中應該如下圖

 很顯然這與我們的預期不符，下面設定墻體的位置并且讓左側的墻旋轉90度,注意rotateY的引數為弧度，

 leftWall.rotateY(Math.PI / 2);
 leftWall.position.set(-baseWidth / 2, 10, 0);

調整完成后如下圖

 接下來我們如法炮制右側的墻，可以重新呼叫一次方法或者使用幾何體物件三的clone方法，這里使用clone

  const rightWall = leftWall.clone();
  rightWall.position.set(baseWidth / 2, 10, 0);
  rightWall.name = "右側的墻";
  group.add(rightWall);

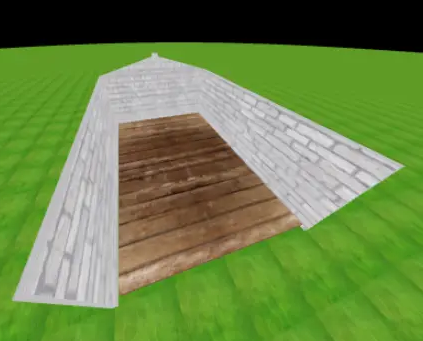

 調整后如下圖

3、創建前后的墻體

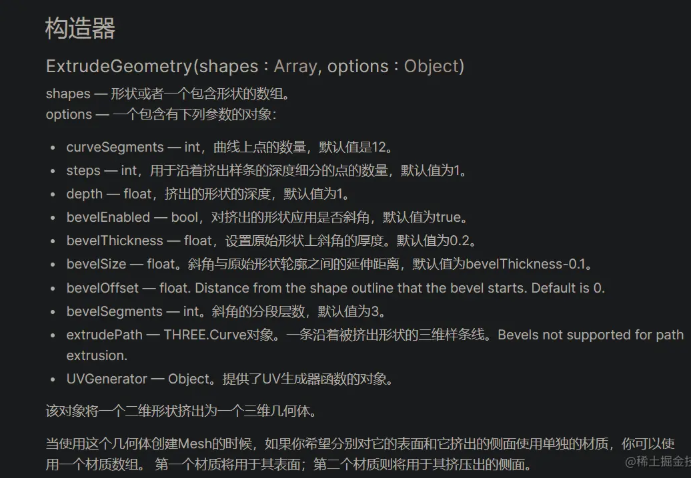

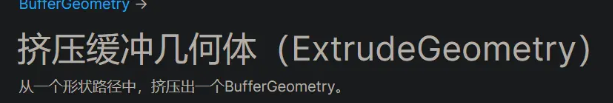

 規則的，這個時候使用創建前面墻的幾何體便不行了，查閱檔案后得知可以使用擠壓緩沖幾何體（ExtrudeGeometry），官網的描述如圖

 如何使用呢，構造器

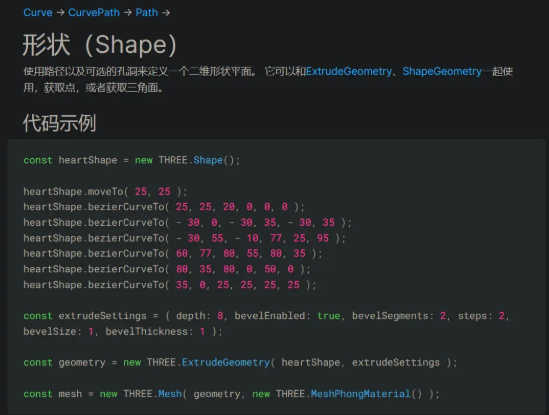

檔案中清晰的表明了這個類有兩個引數，一個是 形狀或者包含形狀的陣列 和配置選項，那么到這里我產生了疑問，什么是形狀的陣列呢，接著查看檔案找到了shape這個類

 實體代碼中一眼望去熟悉的api映入眼簾，因此大概能想象出用法， 由于前后兩堵墻大致的形狀都是相同的，因此寫一個回傳形狀陣列的方法 genwallShape

function genwallShape() {
  const shape = new THREE.Shape();
  let height = 20;//墻的高度
  shape.moveTo(0, 0); //起點
  shape.lineTo(0, height); //墻體高度
  shape.lineTo(baseWidth / 2 - 1, height + 5); //墻體頂點
  shape.lineTo(baseWidth / 2 - 1, height + 6); //墻體頂點
  shape.lineTo(baseWidth / 2 + 1, height + 6); //墻體頂點
  shape.lineTo(baseWidth / 2 + 1, height + 5); //墻體頂點
  shape.lineTo(baseWidth, height);
  shape.lineTo(baseWidth, 0);
  shape.lineTo(0, 0);
  return { shape };
}

生成點的陣列的的方法有了，接下來寫一個生成不規則墻體的方法createIrregularWall

//創建不規則墻體
function createIrregularWall(shape, position) {
  const extrudeSettings = {
    depth: 1,//定義深度，由于擠壓幾何體的點位都是x，y坐標組成的二位平面，這個引數定義向z軸的延展長度，即為墻的厚度
    bevelEnabled: false,
  };
  const wallTexture = new THREE.TextureLoader().load("/img/wall1.jpg");
  const geometry = new THREE.ExtrudeGeometry(shape, extrudeSettings);
  wallTexture.wrapS = wallTexture.wrapT = THREE.RepeatWrapping;
  wallTexture.repeat.set(0.05, 0.05);
  const material = new THREE.MeshPhongMaterial({ map: wallTexture });
  const mesh = new THREE.Mesh(geometry, material);
  mesh.position.set(...position);
  group.add(mesh);
  return mesh;
}

點位有了、方法也有了，下面開始創建后墻，添加一個對應的方法

//創建不帶門的不規則墻體
function createNoDoorWall() {
  let { shape } = genwallShape();
  let mesh = createIrregularWall(shape, [-baseWidth / 2, 0, -baseLength / 2]);
  mesh.name = "帶門的墻對面的墻";
}

呼叫后如圖

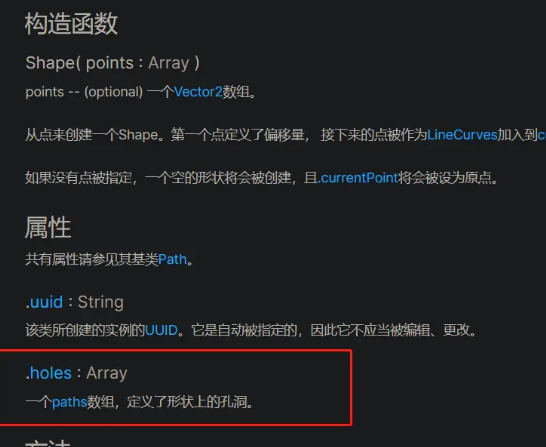

 問題又來了，怎么在墻上打洞呢，還是在檔案中找到了答案

shape上有一個屬性表示了孔洞了，接下來就好辦了

function createDoorWall() {
  let { shape } = genwallShape();
  const door = new THREE.Path();
  //門的位置
  door.moveTo(baseWidth / 2 + 5, 0);
  door.lineTo(baseWidth / 2 + 5, 16);
  door.lineTo(baseWidth / 2 - 5, 16);
  door.lineTo(baseWidth / 2 - 5, 0);
  door.lineTo(baseWidth / 2 + 5, 0);
  // 形狀上的孔洞
  shape.holes.push(door);
  let mesh = createIrregularWall(shape, [
    -baseWidth / 2,
    0,
    baseLength / 2 - 1,
  ]);
  mesh.name = "帶門的墻";
}

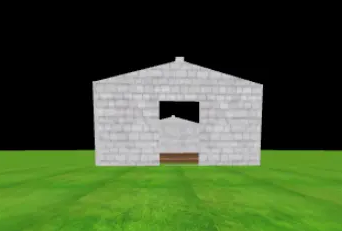

呼叫后如下

 可以看到門的形狀已經出來了

4、創建屋頂

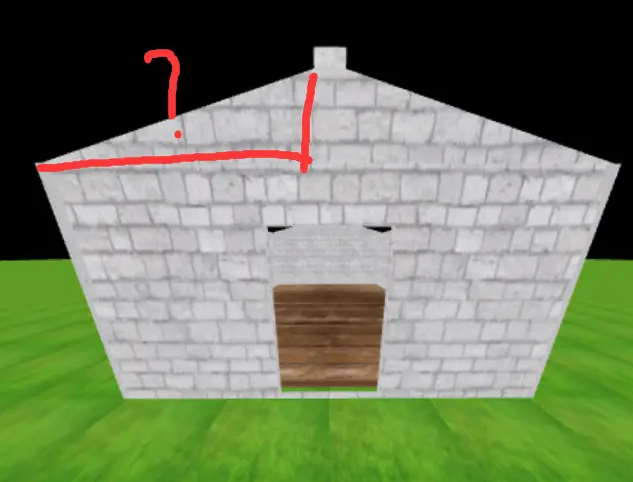

這里我們開始創建屋頂，首先求出屋頂的寬度，也就是我們要創建的幾何體的z軸的延展

function createRoof() {

  //屋頂寬
  let width = Math.sqrt((baseWidth / 2) ** 2 + 5 ** 2) + 5;//+5讓有一點屋檐的效果
  const geometry = new THREE.BoxGeometry(baseLength + 2, width, 1);
  const texture = new THREE.TextureLoader().load("/img/tile.jpg");
  texture.wrapS = texture.wrapT = THREE.RepeatWrapping;
  texture.repeat.set(2, 2);
  const material = new THREE.MeshPhongMaterial({ map: texture });
  const mesh = new THREE.Mesh(geometry, material);
  mesh.rotateZ(THREE.MathUtils.degToRad(75));
  mesh.rotateY(-Math.PI / 2);
  mesh.position.set(baseWidth / 3 - 1, 22, 0);
  mesh.name = "右屋頂";
  group.add(mesh);
  return { roof: mesh, width };

}

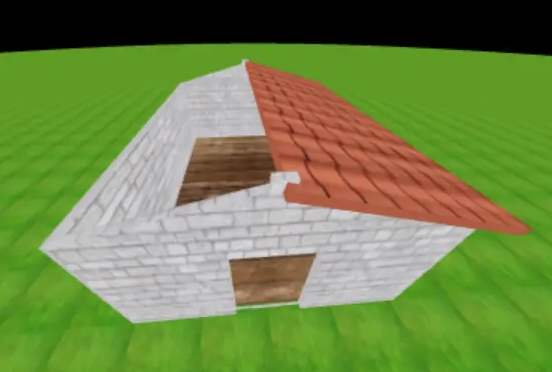

方法執行后如下圖，我們有了一個右邊的屋頂

 如法炮制，再來一個左邊的屋頂

 let { roof, width } = createRoof();
  return
  let leftRoof = roof.clone();
  leftRoof.rotateX(THREE.MathUtils.degToRad(30));
  leftRoof.position.set(-baseWidth / 3 + 1, 22, 0);
  leftRoof.name = "左屋頂";
  group.add(leftRoof);

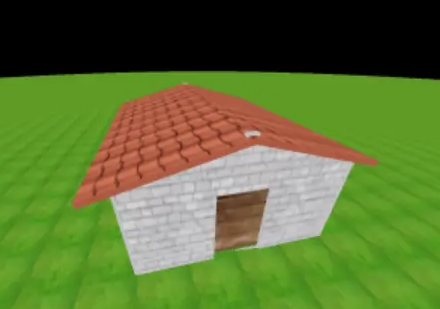

隨后可以在畫面中看到如下圖，我們的房子，哦不，準確的說是倉庫已經出來了，，，

5、創建門

然后我們開始創建門，門的創建也是用的內置的BoxGeometry幾何體， 添加一個createDoor方法，如下

function createDoor() {
   //紋理貼圖
  const texture = new THREE.TextureLoader().load("/img/door.jpg");
  //門的大小、尺寸
  const door = new THREE.BoxGeometry(10, 15, 0.5);
  const material = new THREE.MeshPhongMaterial({
    map: texture,
    transparent: true,
    opacity: 1,
  });
  const doorMesh = new THREE.Mesh(door, material);
  doorMesh.name = "門";
  doorMesh.position.x = 5;
  group.add(doorGroup);

}

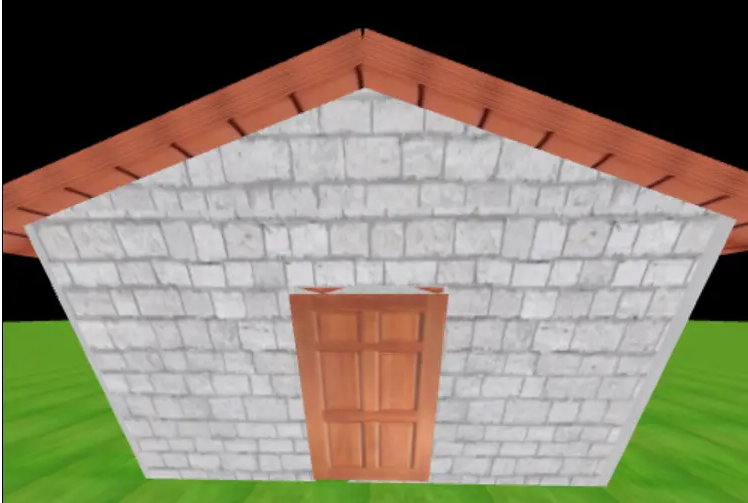

呼叫后即可看到原本的門洞中出現了一扇門，如下圖

6、為場景添加點擊

接下來我想做一點擊開門的效果，那么首先要獲取到滑鼠點擊了哪些物體，很巧的是three.js為我們提供了一個Raycaster類，用來檢測射線觸碰到了哪些物體， 添加如下代碼

const raycaster = new THREE.Raycaster();
const pointer = new THREE.Vector2();

function onPointerMove(event) {
  // 將滑鼠位置歸一化為設備坐標，x 和 y 方向的取值范圍是 (-1 to +1)
  pointer.x = (event.clientX / width) * 2 - 1;
  pointer.y = -(event.clientY / height) * 2 + 1;
}

然后為canva添加點擊事件監聽

 canvas.addEventListener(
    "click",
    () => {
      const intersects = raycaster.intersectObjects(scene.children);
      console.log(intersects[0]);
      console.log("點擊了", intersects[0]?.object?.name);

    },
    false
  );

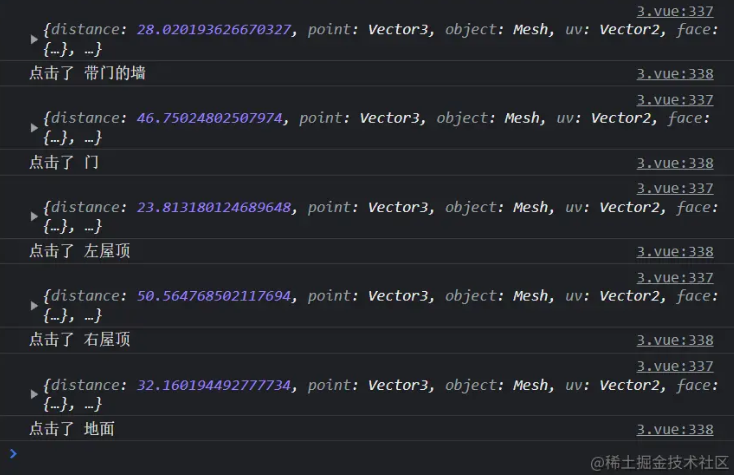

隨后我們點擊場景中，在控制臺中便能清晰的列印出我們所點擊的物體，說明：intersectObjects方法會回傳射線經過的所有物體組成的陣列，陣列的第0位為離點擊區域最近的物體，因此可以視為被點擊的物體，

現在已經知道點擊的是哪個物體，下面就來添加門的影片效果

7、添加關門、開門影片效果

調整一下對上節的方法，如下，匹配到點擊的物體是門的時候再來觸發，

  canvas.addEventListener(
    "click",
    () => {
      const intersects = raycaster.intersectObjects(scene.children);
      console.log(intersects[0]);
      console.log("點擊了", intersects[0]?.object?.name);
      if (intersects[0]?.object?.name == "門") {
        // console.log(intersects[0].object.parent.rotation.y);
        let speed = 0.05;
        //再次點擊關門
        if (intersects[0].object.parent.rotation.y <= -2.5) {
          // console.log("關門");
          let a = setInterval(() => {
            if (intersects[0].object.parent.rotation.y >= 0) {
              intersects[0].object.parent.rotation.y = 0;
              clearInterval(a);
              return;
            }

            intersects[0].object.parent.rotation.y += speed;
          }, 1000 / 60);
        } else {
          // console.log("開門");
          let a = setInterval(() => {
            if (intersects[0].object.parent.rotation.y <= -2.5) {
              clearInterval(a);
              return;
            }

            intersects[0].object.parent.rotation.y -= speed;
          }, 1000 / 60);
        }
      }
    },
    false
  );

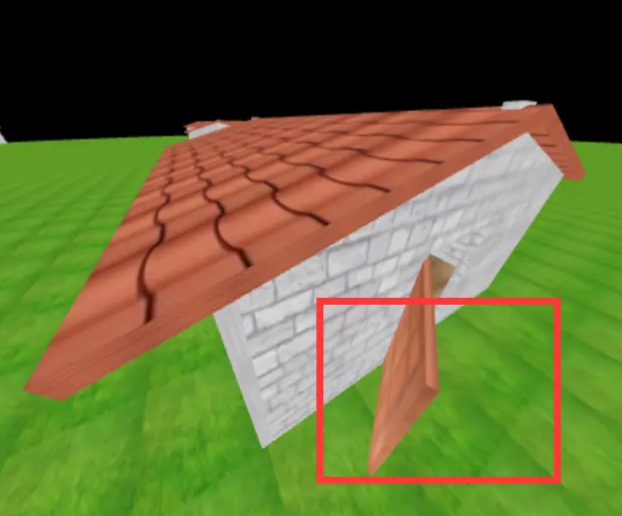

這樣就能正確的運行了嗎？當然不，上述代碼中讓門以y軸做旋轉，但是在three.js中，物體的旋轉軸為物體的中心，因此我們需要改變一下門的旋轉軸，使之在視覺上呈現出以旋轉中心的改變，下面改造一下createDoor方法，如下，

//創建門
function createDoor() {
  const texture = new THREE.TextureLoader().load("/img/door.jpg");
  const door = new THREE.BoxGeometry(10, 15, 0.5);
  const material = new THREE.MeshPhongMaterial({
    map: texture,
    transparent: true,
    opacity: 1,
  });
  const doorMesh = new THREE.Mesh(door, material);
  // doorMesh.rotateY(Math.PI / 2);
  // doorMesh.position.set(-baseLength / 2, 7, 0);

  doorMesh.name = "門";

  //以下代碼做出了更改
  const doorGroup = new THREE.Group();//添加一個門的父級
  doorGroup.name = "門的包裹";
  doorGroup.position.set(-5, 8, baseLength / 2);//通過父級來改變門的旋轉軸
  //現在這個是相對于父級
  doorMesh.position.x = 5;
  doorGroup.add(doorMesh);
  group.add(doorGroup);
  return doorGroup;
}

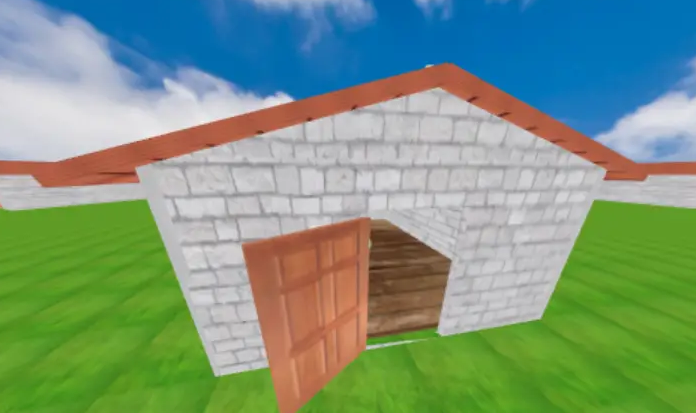

改造完后點擊門，會發現門繞著預期的旋轉軸打開了，如下圖

四、創建天空盒

這里的天空盒非常的簡單，使用內置的SphereGeometry幾何體創建一個與地面半徑一致的圓，然后載入貼圖

//天空盒
function createSkyBox() {
  const texture = new THREE.TextureLoader().load("/img/sky.jpg");
  texture.wrapS = texture.wrapT = THREE.RepeatWrapping;
  // texture.repeat.set(1, 1);
  const skyBox = new THREE.SphereGeometry(500, 100, 100);
  const material = new THREE.MeshPhongMaterial({
    map: texture,
    side: THREE.BackSide,
  });
  const skyBoxMesh = new THREE.Mesh(skyBox, material);
  scene.add(skyBoxMesh);
}

最終呈現出的效果如下圖

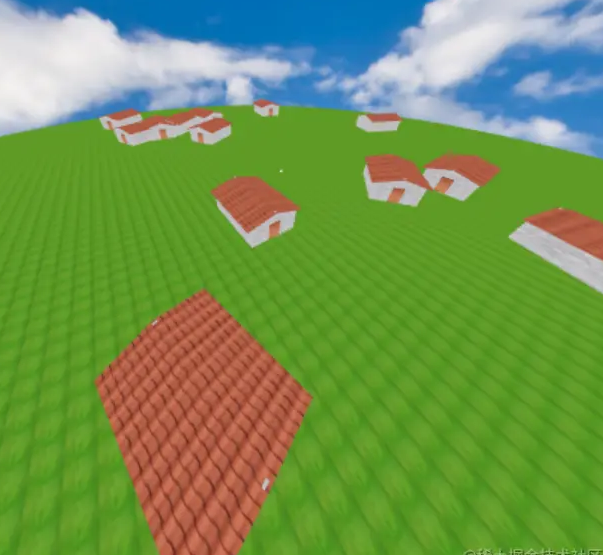

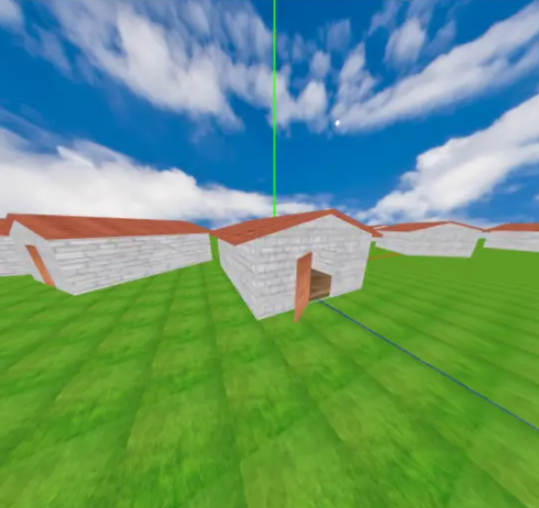

 在最后你通過回圈多創建幾個房子，像這樣

 或者查看檔案切換成第一人稱控制器在自己創建的場景中遨游，
