著色器語言
本篇開始學習著色器語言 —— GLSL全稱是 Graphics Library Shader Language （圖形庫著色器語言）
GLSL 是一門獨立的語言，和其他語言一樣有自己的變數、運算子、函式、回圈(for)、控制陳述句（if）、函式、陣列等等，
GLSL 比較簡單，其專門用于撰寫著色器，舍棄了許多編程語言中復雜的東西，比如沒有字串，只有數字，

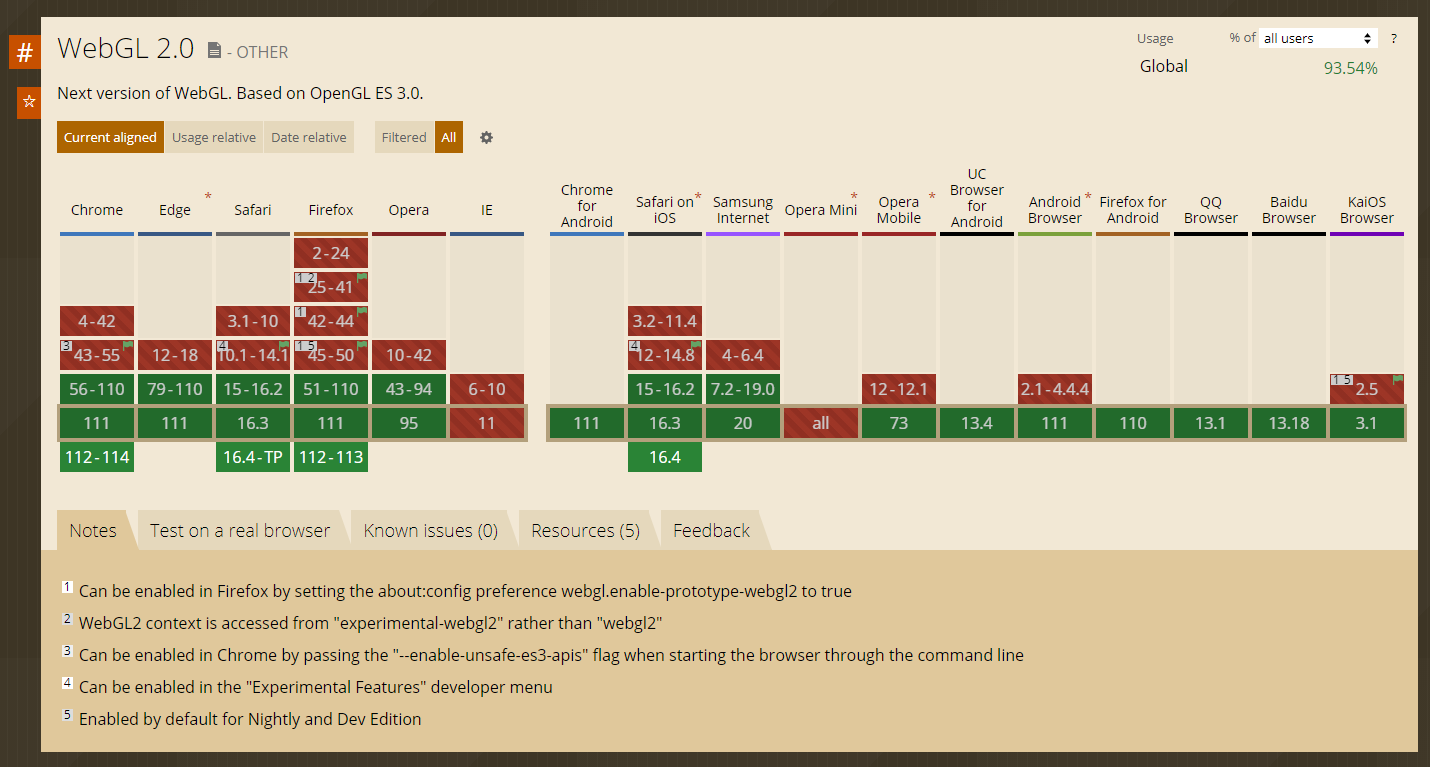

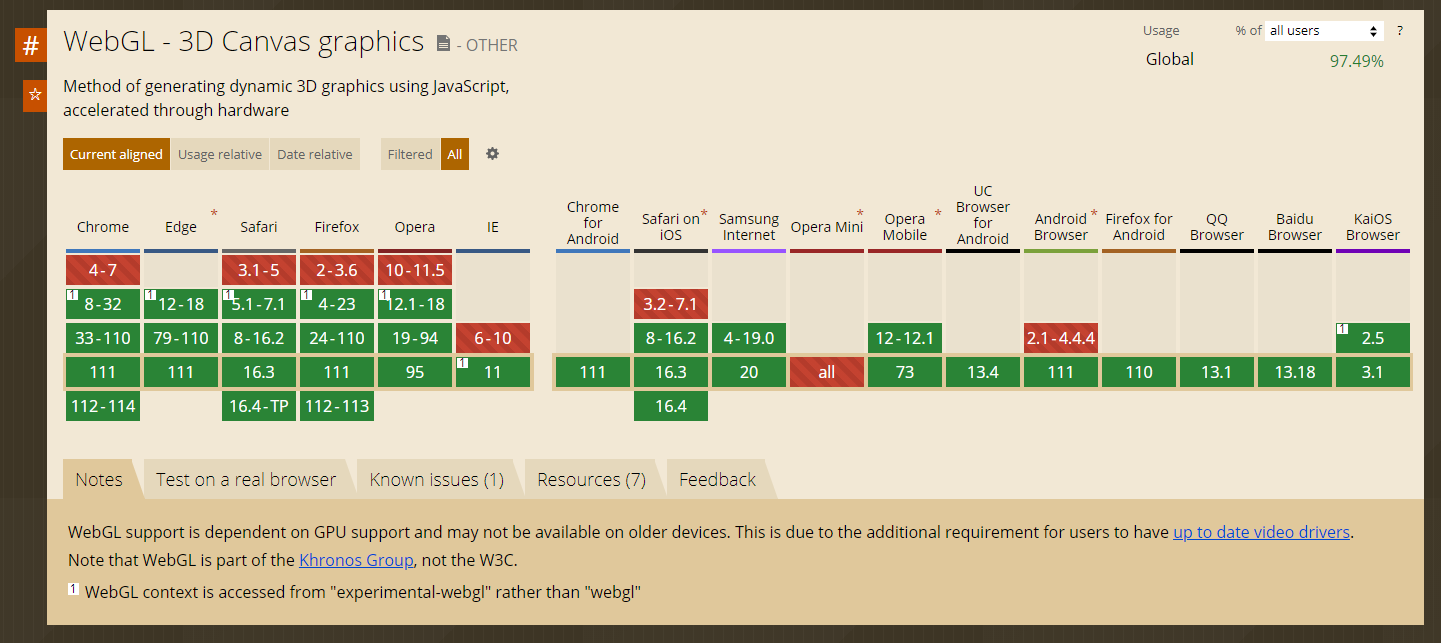

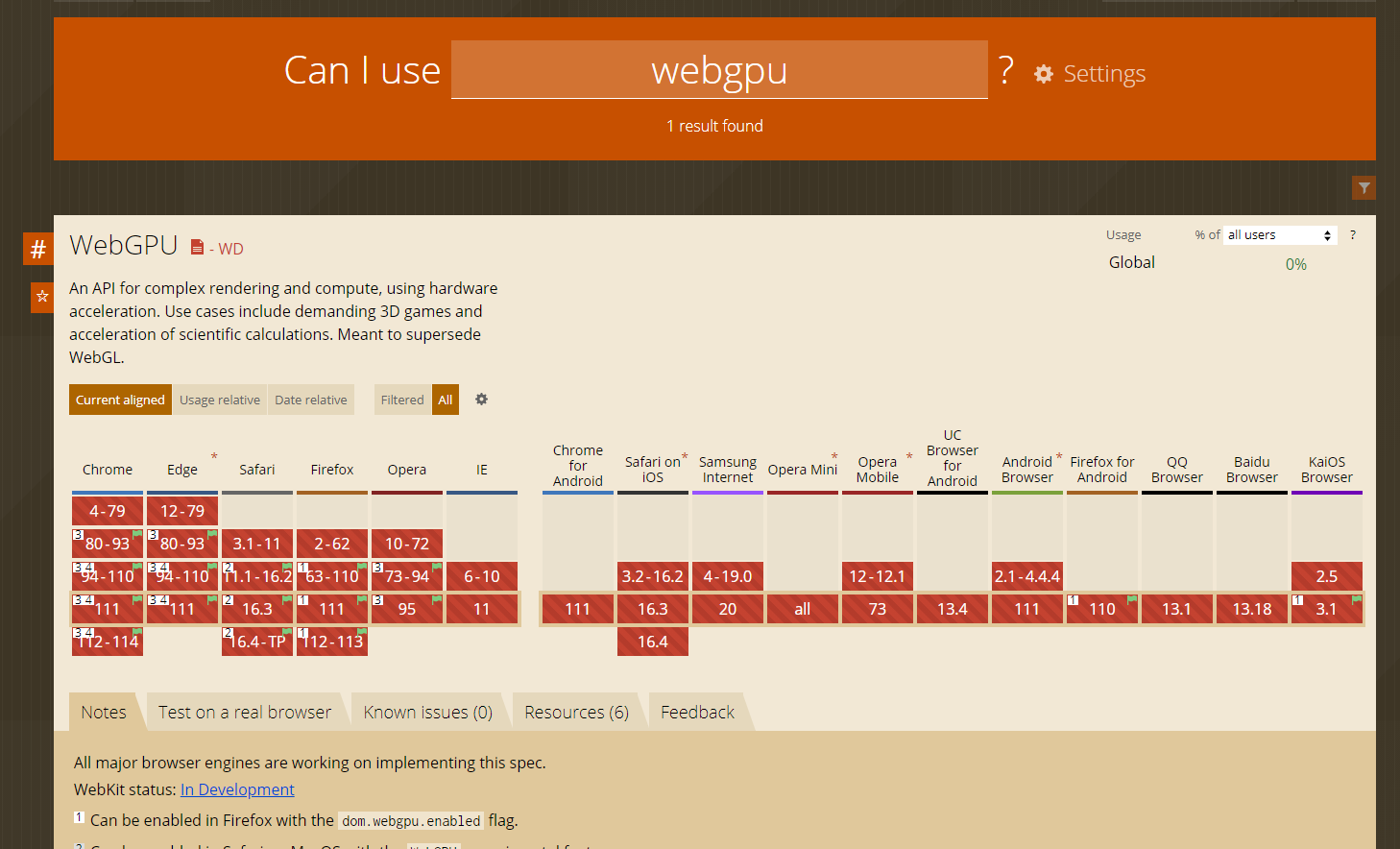

Tip: webgl 1.0 絕大多數瀏覽器都支持，webgl 2.0 支持度差些，webgpu 旨在取代WebGL，瀏覽器兼容慘不忍睹，
準備
開始前稍微準備一下環境，根據前面三角形的學習，我們很容易繪制如下矩形：
// 頂點著色器
const VSHADER_SOURCE = `
attribute vec4 a_Position;
void main() {
gl_Position = a_Position;
gl_PointSize = 10.0;
}
`
// 片元著色器
const FSHADER_SOURCE = `
void main() {
gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`
function main() {
const canvas = document.getElementById('webgl');
const gl = canvas.getContext("webgl");
if (!gl) {
console.log('Failed to get the rendering context for WebGL');
return;
}
if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
console.log('Failed to intialize shaders.');
return;
}
gl.clearColor(0, 0, 0, 1);
gl.clear(gl.COLOR_BUFFER_BIT);
const vertices = {
data: new Float32Array([
-0.5, 0.5,
-0.5, -0.5,
0.5, -0.5,
0.5, 0.5
]),
vertexNumber: 4,
count: 2,
}
initVertexBuffers(gl, vertices)
gl.drawArrays(gl.TRIANGLE_FAN, 0, vertices.vertexNumber);
}
function initVertexBuffers(gl, {data, count}) {
const vertexBuffer = gl.createBuffer();
if (!vertexBuffer) {
console.log('創建緩沖區物件失敗');
return -1;
}
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);
gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);
const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
if (a_Position < 0) {
console.log('Failed to get the storage location of a_Position');
return -1;
}
gl.vertexAttribPointer(a_Position, count, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(a_Position);
}
將頂點著色器和片元著色器提取出單獨的 js 檔案，就像這樣:
// demo\shader\fShader.js
const FSHADER_SOURCE = /* glsl */ `
void main() {
gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}`
// demo\shader\vShader.js
const VSHADER_SOURCE = /* glsl */ `
attribute vec4 a_Position;
void main() {
gl_Position = a_Position;
gl_PointSize = 10.0;
}
`;

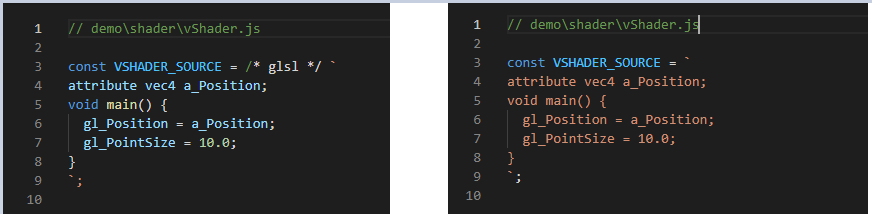

這里的 /* glsl */ 用于 vscode 高亮 glsl，就像這樣（左側高亮）：
高亮 glsl

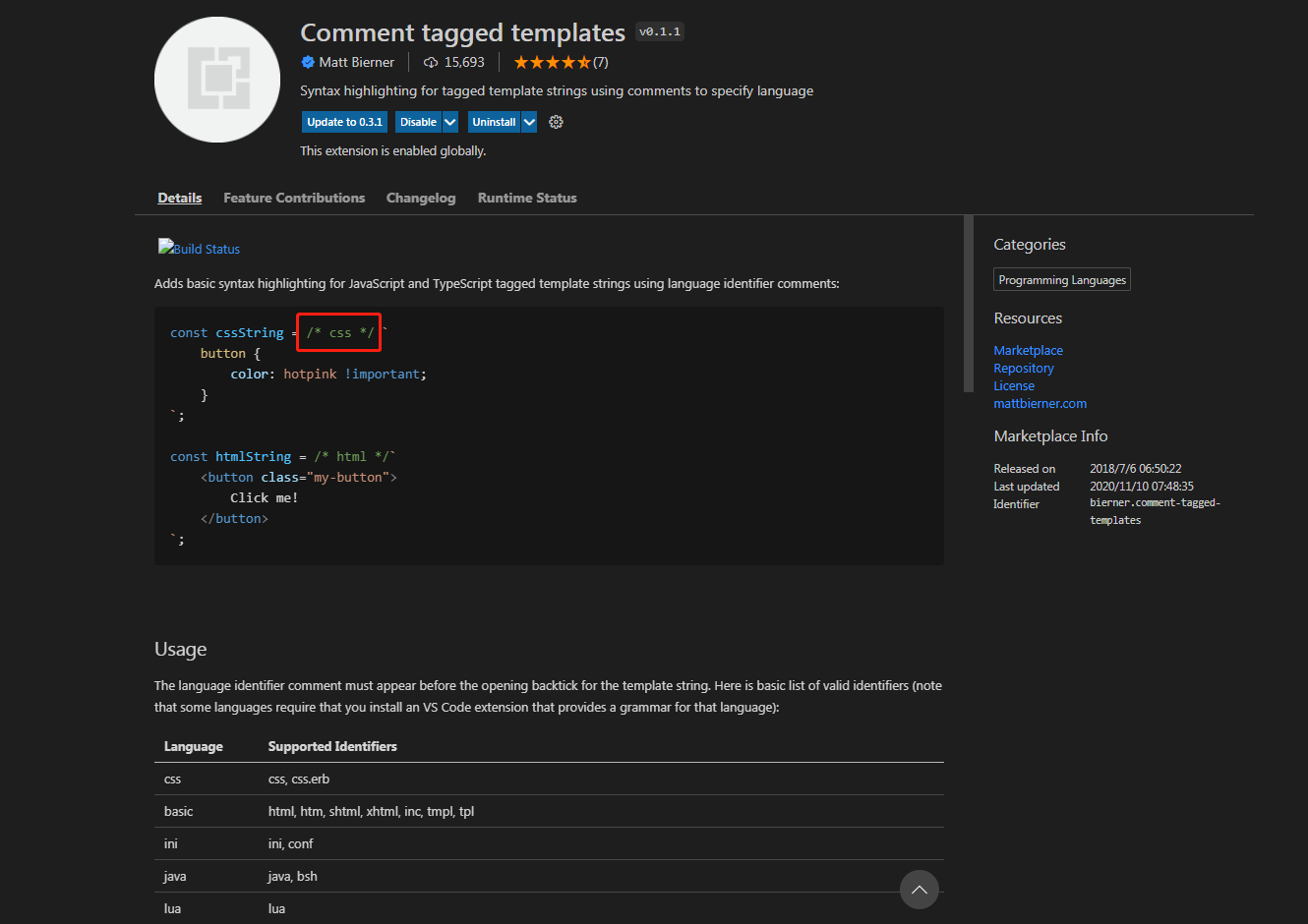

筆者選擇 vscode 安裝 Comment tagged templates（重啟后仍未生效，后切換安裝的版本，再次重啟即可）:

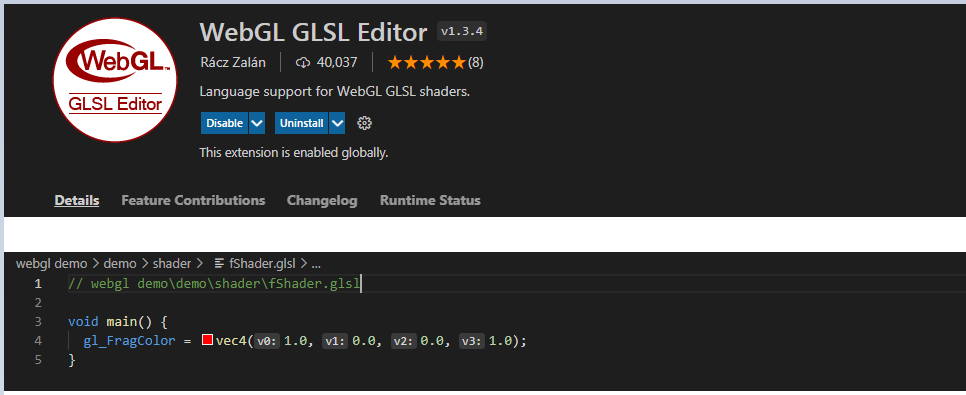

如果你是基于 webpack 這種模塊化的開發，可以安裝 WebGL GLSL Editor，直接撰寫 .glsl 就能高亮:
基礎
- 區分大小寫
- 每個陳述句以一個分號結束
- 單行注釋
//、多行注釋/* */
// 單行注釋
/*
多行注釋
*/
變數名
變數命名規則如下：
- 只能包含字母、數字、下劃線
- 首字母不能是數字

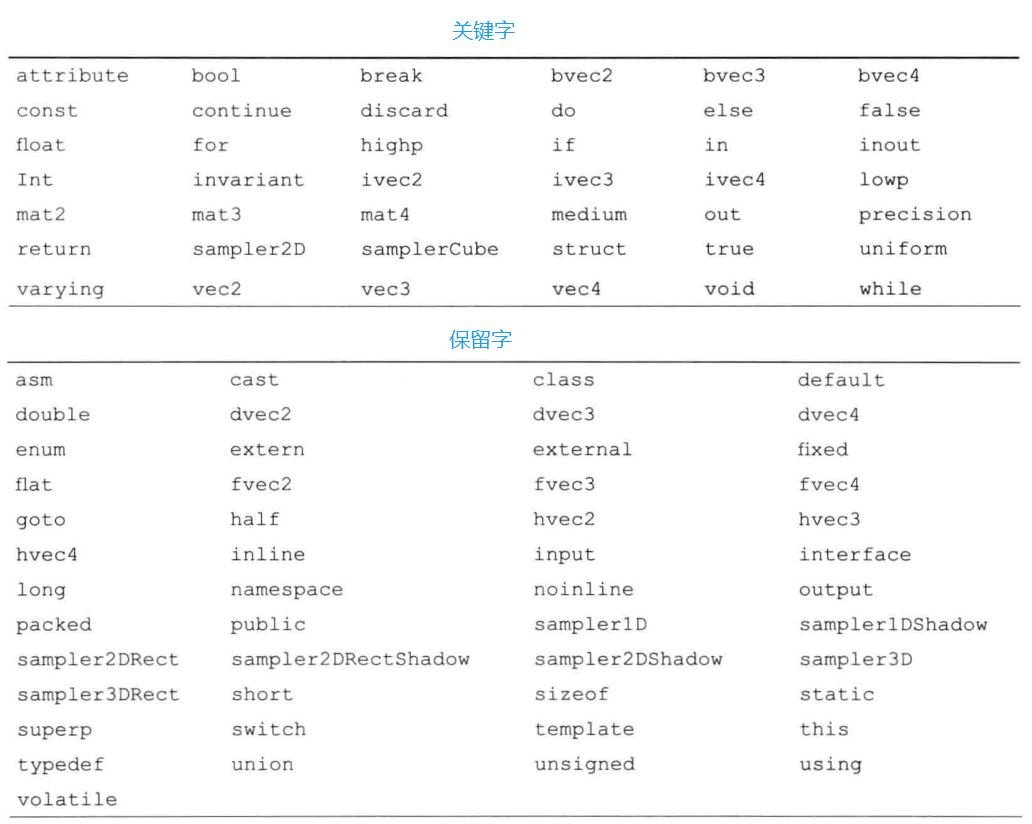

- 不能是關鍵字和保留字
- 不能以
gl_、webgl_或_webgl_開頭，這部分已經被 OpengGL ES 保留了
Tip: 變數的命名就按照js的習慣來就好，如果有問題，瀏覽器會給出較好的錯誤提示，就像這樣：
// 只能包含字母、數字、下劃線 - ERROR: 0:15: '$' : invalid character
int a$ = 1;
// 首字母不能是數字 - ERROR: 0:11: '0aA0_' : invalid number
int 0aA0_ = 1;
// 不能是關鍵字 - ERROR: 0:19: 'for' : syntax error
int for = 1;
// 不能是保留字 - Illegal use of reserved word 非法使用保留字
int class = 1;
// 不能以 gl_、webgl_ 或 _webgl_ 開頭 - ERROR: 0:24: 'gl_' : reserved built-in name 保留的內置名稱
int gl_a = 1;
基本型別
不像 js 有 number、string、boolean、null、undefined、bigint、symbol 等 7 種基本型別，這里只有數字(int、float)和布爾(bool)，
// 精度限定字，否則瀏覽器控制臺報錯：No precision specified for (float)
precision mediump float;
int a = 1; // 整型
float b = 1.0; // 浮點
bool c = true; // 布爾型別
Tip: js 不區分整數和浮點數，其數字都是64位的雙精度，類似 java 中的 double，而如果把整數賦值給 flat(float b = 1;) 就會報錯，
型別轉換
由于基本型別就三種（int、float、bool），所以型別轉化也較js簡單多了，共 6 種，
int(float)- 轉整型，洗掉浮點小數部分，轉為整數（比如 3.14 轉為 3）int(bool)- 轉整型，true 轉 1，false 轉 0float(int)- 轉浮點，（比如 1 轉 1.0）float(bool)- 轉浮點，true 轉 1.0，false 轉 0.0bool(int)- 0 轉 false，非 0 轉 truebool(float)- 0 轉 false，非 0 轉 true
例如將浮點轉為整型：int d = int(1.0);
運算子
glsl 支持的運算子和 js 中類似，比如都有：
- 加減乘除（+、-、、/、+=、-=、=、/=）
- 自增、自減（++、--）
- 比較（>、<、>=、<=、==、!=）
- 取反（!）
- 與或（&&、||）
- 三元運算子

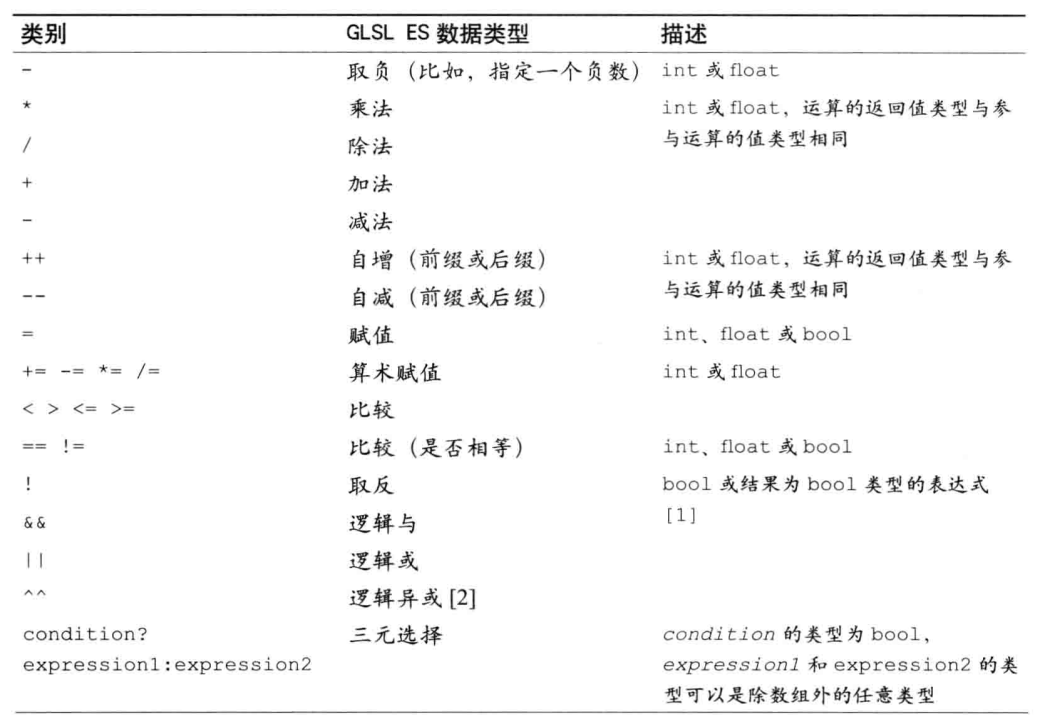

更詳細的請看下表：
Tip：[1] 與運算，第一個運算式為 true 才進行第二個運算式計算；或運算，第一個運算式為 false 才進行第二個運算式計算，[2] 邏輯異或，只有左右兩個運算式有且只有一個為 true 時，運算結果才為 true，否則是 false，
雖然glsl運算子與 js 中類似，但有些運算子在用法上和js還是有些許差異，比如：
- 參與運算的型別必須都是整數
// 參與運算的型別必須都是整數
int e = 1 + 1.0; // 錯
int e = 1 + 1; // 對
- ! 只能操作布爾型別
// ! 只能操作布爾型別
bool e = !1; // 錯
bool e = !true; // 對
- 三元運算子的 condition 型別得是 bool
// condition 型別得是 bool
int e = 1 ? 1 : 2; // 錯
int e = true ? 1 : 2; // 對
復雜型別
矢量和矩陣型別
矢量（或向量）和矩陣型別非常適合處理計算機圖形，
矢量和矩陣型別的變數包含多個元素，每個元素是一個數值（整型、浮點、布爾），
Tip：可以將矢量和矩陣理解成基本型別的集合，矢量將多個元素排成一行，矩陣則將這些元素劃分成行和列，

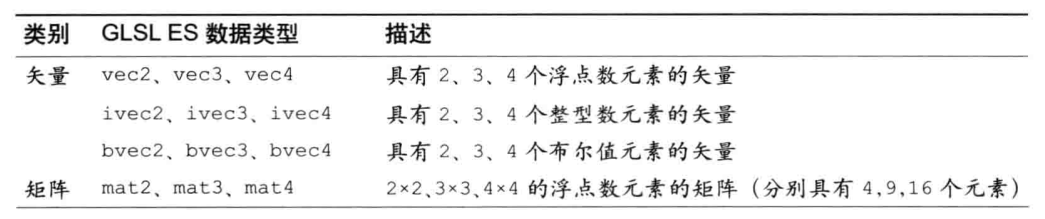

glsl 支持的矢量（vector）和矩陣（matrix）型別如下：
Tip: vec 是浮點矢量、ivec 是整型矢量、bvec 是布爾矢量，
矢量
幾維向量就得傳幾個分量，否則報錯，例如：
// vec4 變數需要4個浮點數分量
vec4 e = 1.0; // 錯
vec4 e = vec4(1.0, 0.0, 0.0, 4.0); // 對
由于向量很重要，所以glsl提供了靈活的創建方式，例如：
vec3 v3 = vec3(1.0, 2.0, 3.0);
// 使用 v3 的前兩個元素
vec2 v2 = vec2(v3);
// 將 v4 設定為 (1, 1, 1, 1)
vec4 v4 = vec4(1);
// 取v2兩個元素，v4也取前兩個
vec4 v4b = vec4(v2, v4);
如果向量接收不止一個引數，但引數個數又比矢量元素少，就會報錯，例如：
// 錯，接收不止一個引數，但引數個數又比矢量元素少
vec4 v4_2 = vec4(1, 1);
通過分量名可以取得向量相應的元素，例如：
vec3 v3 = vec3(1.0, 2.0, 3.0);
float x = v3.x; // 1.0
float y = v3.y; // 2.0
float z = v3.z; // 3.0

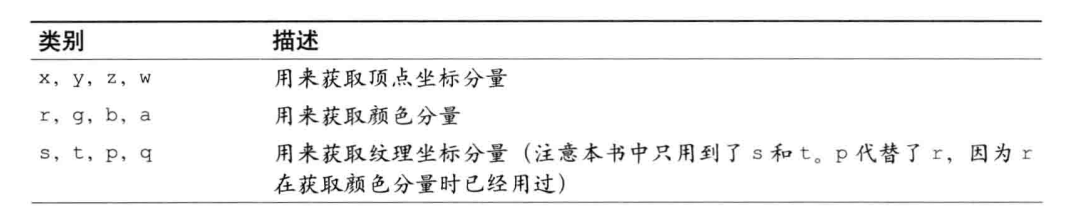

第一個分量除了可以通過 x 取得，還可以是 r 或 s，請看下表：
Tip：即使你宣告一個顏色向量，依然可以用 x 來取得向量中第一個分量值，就像這樣：
vec3 color = vec3(1.0, 0.0, 0.0);
float x = v3.x; // 1.0
可以從矢量中同時抽取多個分量，這個叫混合，例如：
vec3 v3 = vec3(1.0, 2.0, 3.0);
vec2 v2 = v3.xz; // v2 設為 (1.0, 3.0)
vec2 v2 = v3.zz; // v2 設為 (3.0, 3.0)
疑惑：還可以用來賦值（測驗失敗）：
// ERROR: 0:31: 'v3' : syntax error
vec3 v3 = vec3(1.0, 2.0, 3.0);
v3.xz = vec2(5.0, 6.0); // 預期：v3 設為 (5.0, 2.0, 6.0)
向量直接可以進行運算，下面顯示一個白色圖形：
vec3 color1 = vec3(1.0, 1.0, 1.0);
vec3 color2 = vec3(0.0, 0.0, 1.0);
void main() {
// color1 + color2 等于 (1.0 + 0.0, 1.0 + 0.0, 1.0 + 1.0)，由于 大于1也是等于1，所以最后是 (1.0, 1.0, 1.0)
gl_FragColor = vec4(color1 + color2, 1.0);
}
Tip: 對于顏色，小于0則是0，大于1則是1，
矩陣
通過 mat[1234]() 構造矩陣，例如創建一個平移矩陣，讓圖形向左平移 0.5，就像這樣：
const VSHADER_SOURCE = `
attribute vec4 a_Position;
// 向左平移 0.5
float tX = -0.5;
// 行列得顛倒
mat4 matrix = mat4(
1, 0, 0, 0,
0, 1, 0, 0,
0, 0, 1, 0,
tX, 0, 0, 1
);
void main() {
gl_Position = matrix * a_Position;
}
`;
類似 js 操作陣列的方式可以取得矩陣對應元素，就像這樣：
matrix[0] => [1, 0, 0, 0]
matrix[1][1] => 1
陣列
glsl 只支持一維陣列，沒有 pop()、push() 等操作，宣告陣列無需使用 new ，只需要在變數名后添加[]和陣列長度，就像這樣：
float floatArray[4]; // 含4個浮點數的陣列
vec4 vec4Array[2]; // 含2個4維向量的陣列
陣列不能在宣告時初始化，必須顯示的對每個元素進行初始化，就像這樣：
// 'vec4Array' : syntax error
vec4 vec4Array[2];
vec4Array[0] = vec4(1.0, 0.0, 0.0, 1.0);
vec4Array[1] = vec4(1.0, 1.0, 0.0, 1.0);
疑惑：報錯'vec4Array' : syntax error
注：下面這段代碼會報錯，需要增加 const：
// 錯誤，constant expression required
int size = 4;
vec4 vec4Array[size];
// 正確，
const int size = 4;
vec4 vec4Array[size];
取樣器
glsl 提供一種內置型別：取樣器（sample），必須通過該型別變數訪問紋理，有兩種基本取樣器：sampler2D、samplerCube，
例如在繪制貓時，我們用到 sampler2D：uniform sampler2D u_Sampler;
結構體
glsl 通過 struct 可以自定義型別，類似 js 中的物件，訪問也是通過 .，就像這樣：
// 定義一個結構體，類似 js 的物件，
struct light {
vec4 color;
vec3 position;
}
// 申明一個 light 型別的變數 l1
light l1;
// 賦值和構造
l1 = light(vec4(1.0, 0.0, 0.0, 1.0), vec3(1.0, 2.0, 3.0));
// 通過.訪問成員
vec4 color = l1.color;
vec3 postion = l1.position;
精度限定字
glsl 引入精度限定字，用于幫助著色器程式提高運行效率，減小開銷，
精度限定字用于表示每種資料具有的精度（位元數），高精度的需要更大的開銷（記憶體、計算時間），低精度開銷則小，
在低精度下，webgl 程式運行結果比較粗糙，甚至不準確，這個需要考慮程式效能和性能的平衡，

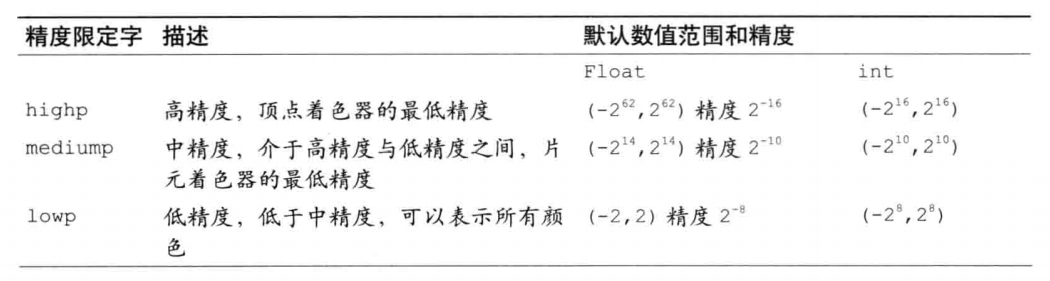

webgl 支持高中低三種精度：
如果不確定，可以選擇中精度，例如為所有浮點都選擇中精度：precision mediump float;
也可以為每個變數設定精度，就像這樣：mediump float size;

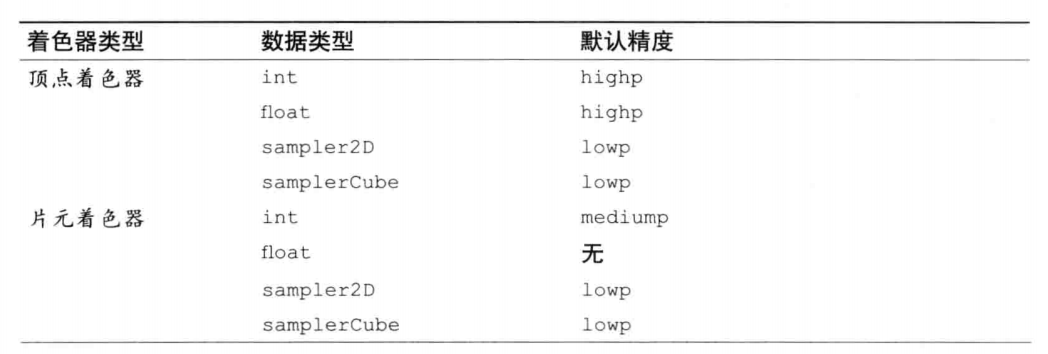

資料型別的默認精度請看下表：
由于片元著色器中的 float 沒有精度，所以需要手動指定，否則會報錯：No precision specified for (float)
回圈和分支
for
語法：
for(初始化運算式; 條件運算式; 回圈步進運算式){
}
例如：
for(int i = 0; i < 10; i++){
// 回圈體
}
以下幾點需要注意：
- 回圈變數(例如 i)只能在初始化運算式中定義
- 條件運算式如果為空，則回傳 true
- 只允許一個回圈變數，回圈變數只能是 int 或 float
- 回圈運算式必須是（假如是 i）: i++、i--、i+=、i-=
- 條件運算式必須是回圈變數和整型常量的比較（
i < 10.0錯誤）
疑惑：如下for陳述句導致瀏覽器報錯
// Failed to compile shader: ERROR: 0:29: 'for' : syntax error
int sum = 0;
for (int i = 0; i < 10; i++){
sum += i;
}
if...else
語法：
if(條件運算式){
}else if(條件運算式){
}else{
}
條件運算式：布爾或產生布爾的運算式，請看：
// if(1) - 報錯
if(bool(1)){
gl_FragColor = vec4(color1, 1.0);
}else{
gl_FragColor = vec4(color2, 1.0);
}
函式
在 js 中定義一個函式：
function sum(a, b){
return a + b;
}
如果不 return，js 默認回傳 undefined，
glsl 中如果沒有回傳值則需要用到 void，否則得申明具體回傳型別，就像這樣：
// 不回傳
void sum(int a, int b){
}
// 回傳 int
int sum(int a, int b){
return a + b;
}

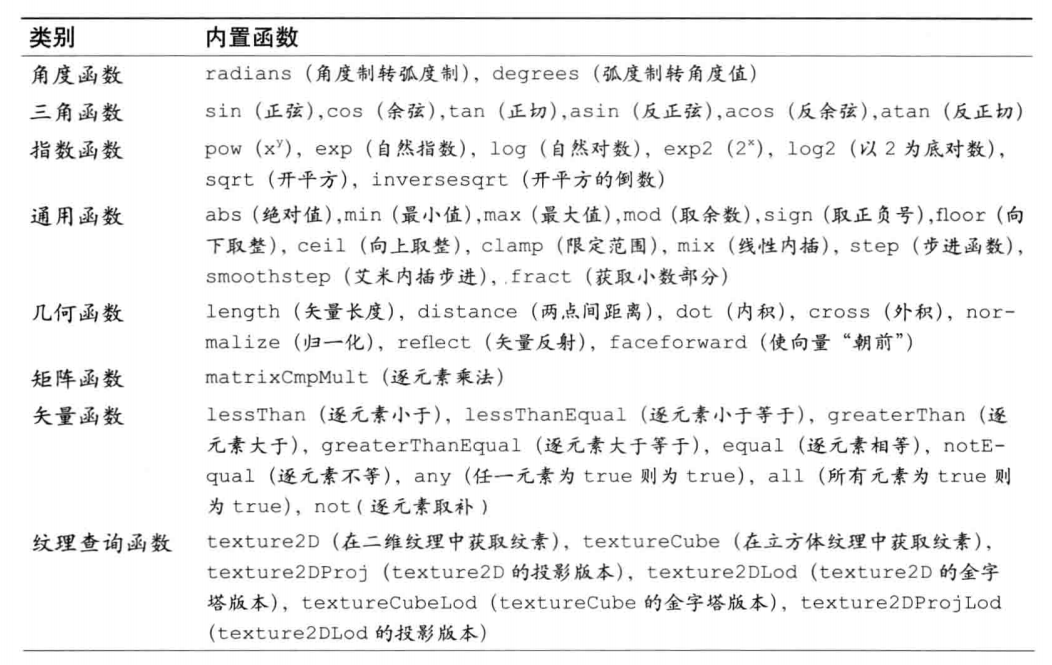

glsl 也提供了一些內置函式，例如角度轉弧度的 radians()，可直接使用，請看下表：
