在做ArcGIS三維時，地形服務的發布與普通地圖服務的發布不一樣，需要發布成ImageServer，切片格式選擇LERC，
- 使用ArcGIS Pro發布影像、矢量請跳轉：ArcGIS Pro發布地圖服務（影像、矢量）
- 使用ArcGIS Pro發布地形請跳轉：ArcGIS Pro發布地形高程服務（DEM/DSM）
本文示例使用軟體：
ArcGIS Desktop10.3.1
ArcGIS JS API4.16
注：ArcGIS在10.3.1以上版本才支持發布地形服務，
1、根據需要選擇對應坐標系的地形資料，地形資料一般格式為tif或者img

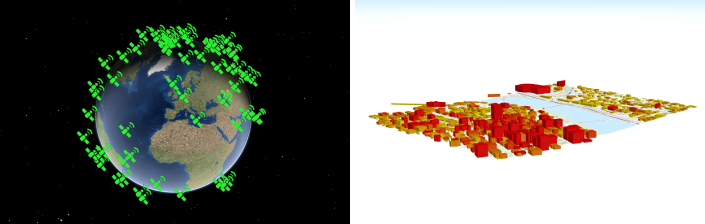

ArcGIS存在兩種模式，一種是球面模式，一種是平面模式，如果所示：
球面模式：以三維球面的形式展示，對應ArcGIS Pro里的Global Scene，在ArcGIS JS API中對應SceneView的屬性viewingMode：global
球面模式支持坐標系包括：Web Mercator, WGS84, CGCS2000, Mars_2000_(Sphere), GCS_Mars_2000 or GCS_Moon_2000
平面模式：以平面模式搭載三維資料，類似球面展開，對應ArcGIS Pro里的Local Scene，在ArcGIS JS API中對應SceneView的屬性viewingMode：local
平面模式支持的坐標系為各種平面坐標系，
一般情況下，我們三維采用的是球面模式，當給的地形資料非球面坐標系時，需要先進行坐標轉換，比如客戶提供的是國家2000坐標系的投影坐標系4527，那么需要先將資料轉換成4490或4326等球面支持的坐標系，

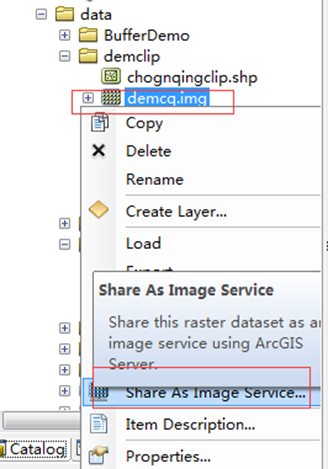

2、在ArcMap的Catalog中找到要發布的地形，右鍵選擇Share As Image Service：
3、設定好引數，并發布服務
發布步驟和普通地圖服務發布一致，服務編輯需要更改：
1) Caching 選擇 Using titles from a cache，選擇具體的切片方案或者匯入切片方案；
注意：切片方案應與要疊加的影像資料一致，否則無法疊加，可以通過選擇已經存在的對應的影像服務的切片方案或者切片方案xml檔案
切片方案xml檔案獲取方式：ArcGIS切片服務獲取切片方案xml檔案（conf.xml）

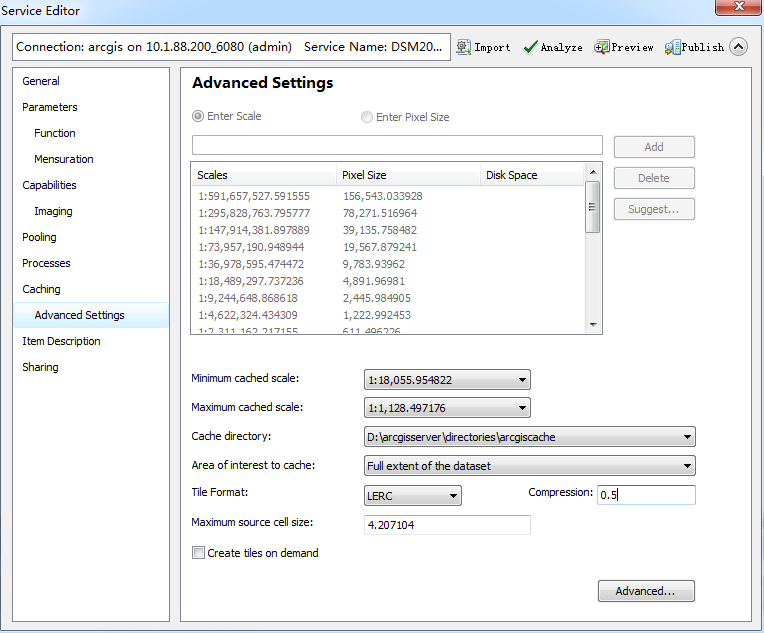

2) 快取-高級設定（Advanced Setting）:
指定快取目錄（默認），興趣區域（默認）
切片格式（Tile format）：LERC
壓縮（Compression）：0.5為默認，世界影像、地區和城市選擇0.1

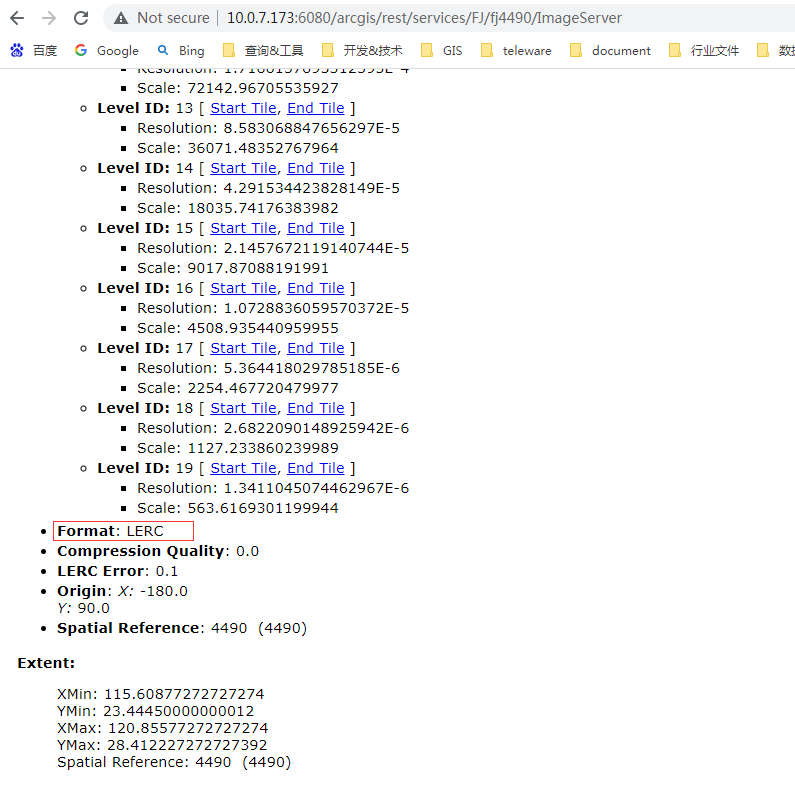

選擇分析后，如果沒有問題，點擊發布來發布地形服務，發布成功后通過rest可以訪問到地形rest服務：
注意查看rest服務中，format是LERC
4、使用ArcGIS JS API4.x呼叫地形服務:
const terrainLayer = new ElevationLayer({ url: terrain.url }) view.map.ground.layers.add(terrainLayer) view.terrainLayer = terrainLayer

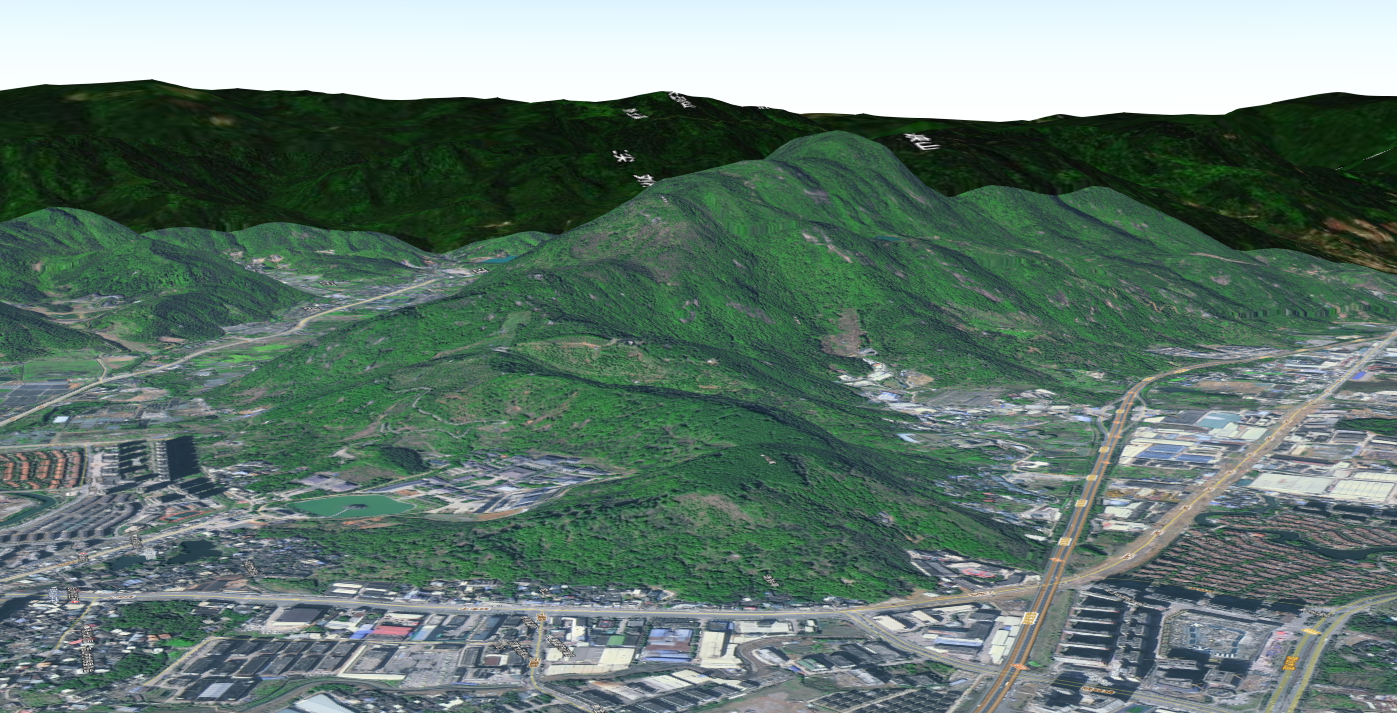

可以看到地形的起伏了效果：
<本文完>
