在之前的文章介紹過使用ArcMap發布GP分析服務，由于ArcGIS后續不在更新ArcMap，改用ArcGIS Pro，本文對ArcGIS Pro發布GP分析服務進行說明，

本文以等高線分析為例，使用ArcGIS Pro軟體，從GP分析服務的創建、發布、呼叫全程序進行演示，

使用ArcMap發布GP服務請跳轉：ArcGIS Desktop（ArcMap）創建、發布、呼叫GP服務全程序示例（等高線分析）

本文示例使用（因為本人portal的授權的版本只有10.5的，故使用10.5進行示例）：

軟體:ArcGIS Pro3.0.1（破解版），

　　ArcGIS JS API4.16

注：閱讀本文前需要對ArcGIS GP服務，模型構建器等有一定了解，本文不會詳細描述GP工具的構建程序，

需求：通過在前端繪制或匯入多邊形范圍，設定等高距，生成繪制區域的等高線，

1、資料準備

（1）準備一個地形檔案，可以是tif或者img等格式

（2）準備一個shp面要素檔案，用來指定分析范圍

2、創建GP模型

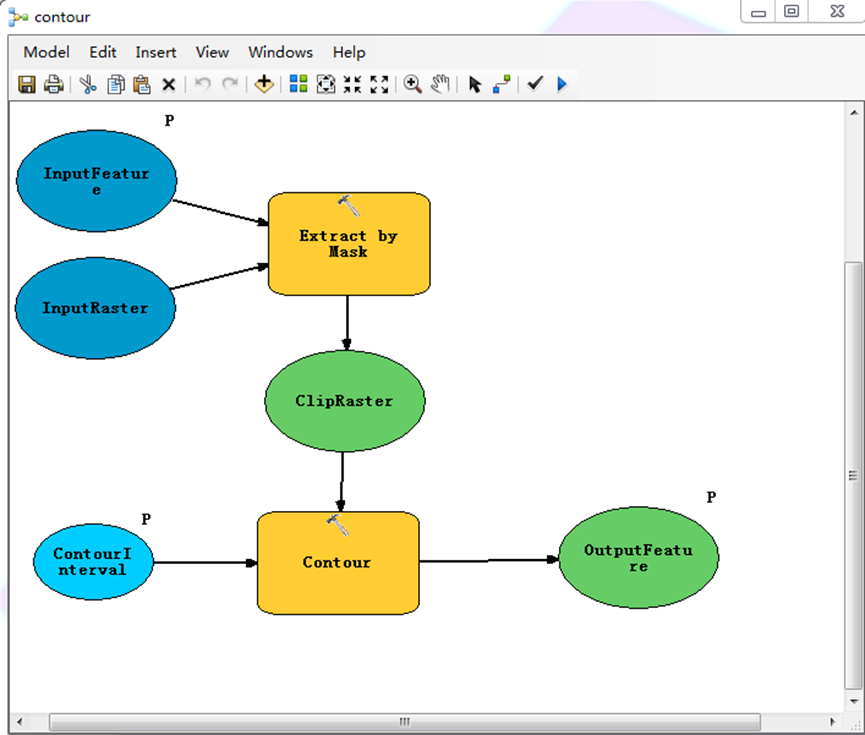

創建等高線分析GP模型：

（1）使用Extract by Mask工具，裁剪出輸入要素的多邊形范圍的柵格資料

（2）根據第一步裁剪的柵格結果，執行等高線分析，生成線要素

注：藍色橢圓中的為輸入引數，綠色橢圓中的是輸出引數，黃色矩形為ArcGIS工具箱中的分析工具，

引數說明：

InputFeature：等高線分析范圍資料，shp格式，可自行創建個shp檔案，在地形范圍內繪制一個范圍（使用第一步準備的shp資料），

InputRaster：地形dem資料，可以使用tif格式，支持經緯度坐標或投影坐標，根據實際情況選擇需要的地形路徑（第一步準備的地形資料）

CoutourInterval：等高線間距，默認單位米

OutputFeature：輸出的等高線線要素

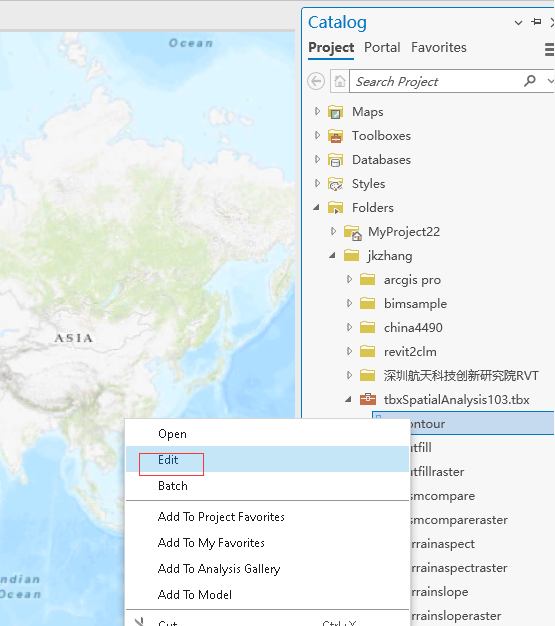

由于在ArcGIS10.3中已經創建過GP模型，ArcGIS之間的產品是兼容的，可以用ArcGIS Pro打開，故不再新建GP模型，直接使用舊版已經創建好的進行編輯：

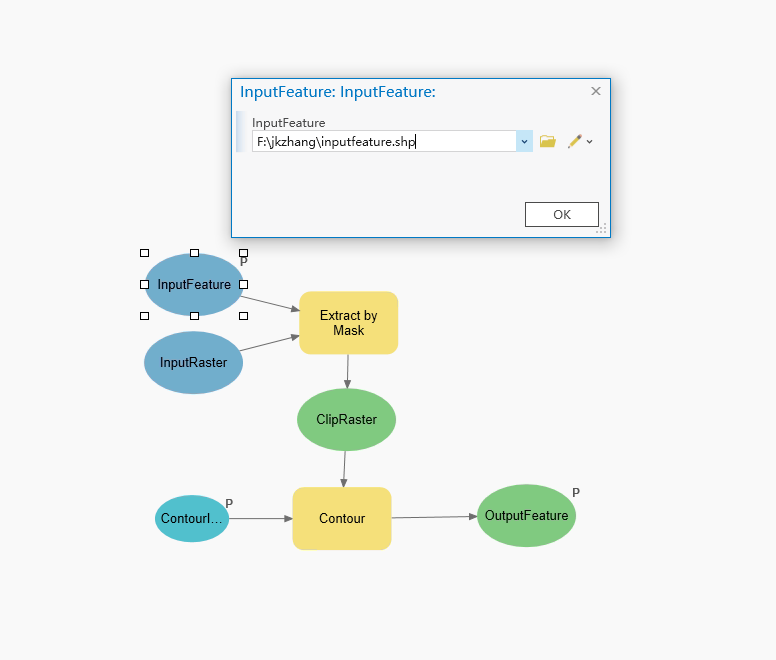

更改輸入引數和輸出引數的檔案路徑（輸入引數選擇第一步準備好的資料，需要真實的資料，輸出引數只要設定好路徑和檔案名稱即可，保證檔案夾存在，檔案不需要真實存在）：

修改完引數路徑后，對模型進行保存，

注：在ArcMap10.3版本創建的GP工具可以在ArcGIS Pro打開，但在ArcGIS Pro打開后，就無法在ArcMap中打開了，不同的ArcGIS版本也一樣，低版本GP工具在高版本打開后，就無法再原來的版本中打開，所以注意備份不同版本的工具，

3、運行并發布GP服務

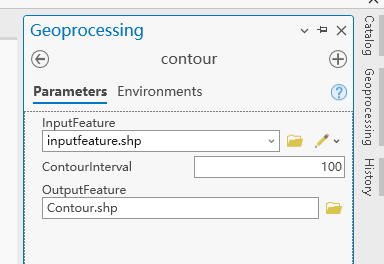

（1）雙擊運行GP服務

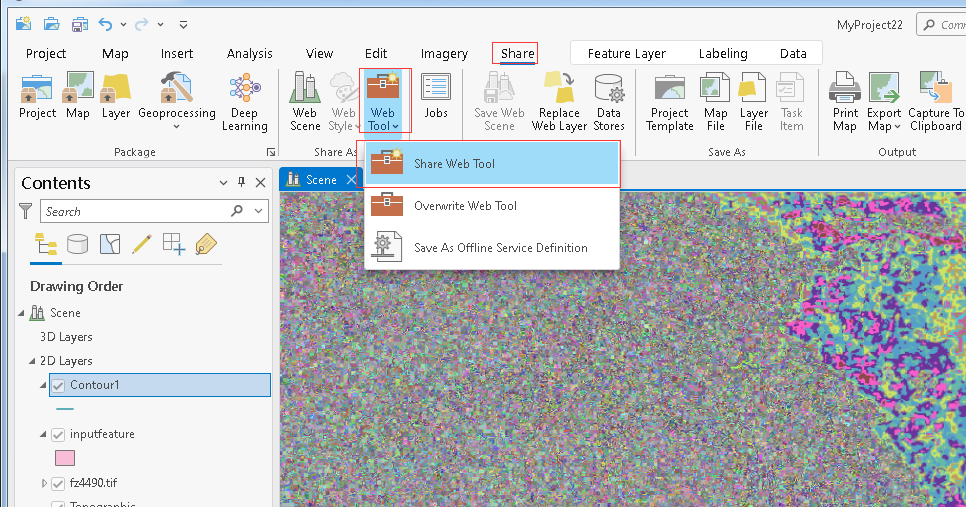

（2）發布服務,選擇共享->Web工具，共享Web工具：

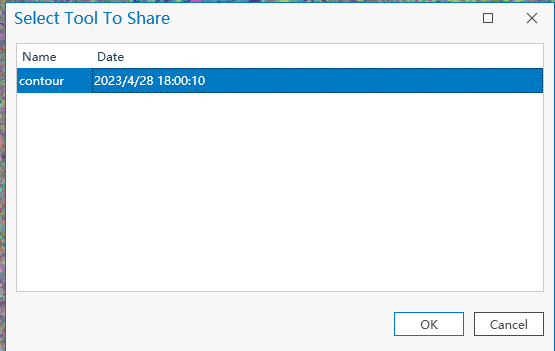

選擇剛剛運行的GP工具：

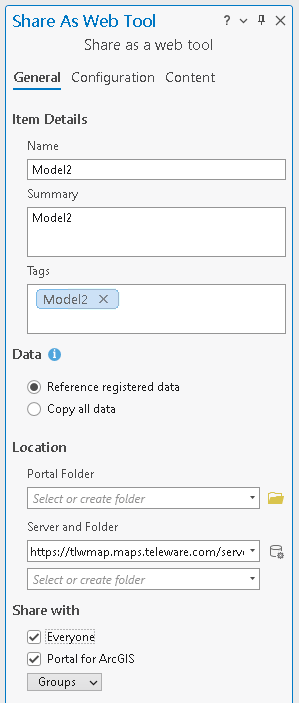

設定發布服務引數：

切換配置頁，選擇同步異步等配置：

切換Content，編輯輸入輸出引數：

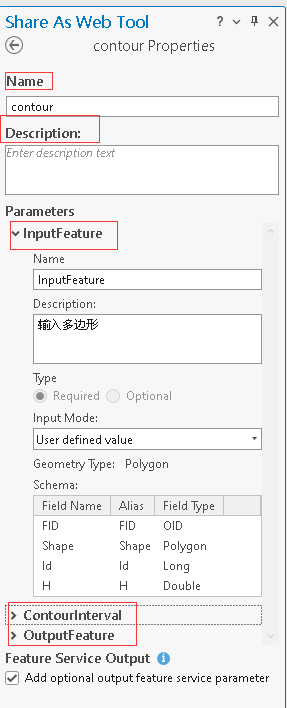

輸入工具名稱，備注，輸入引數，輸出引數等：

設定好后，點擊分析，分析如果沒有錯誤，使用Publish發布GP服務

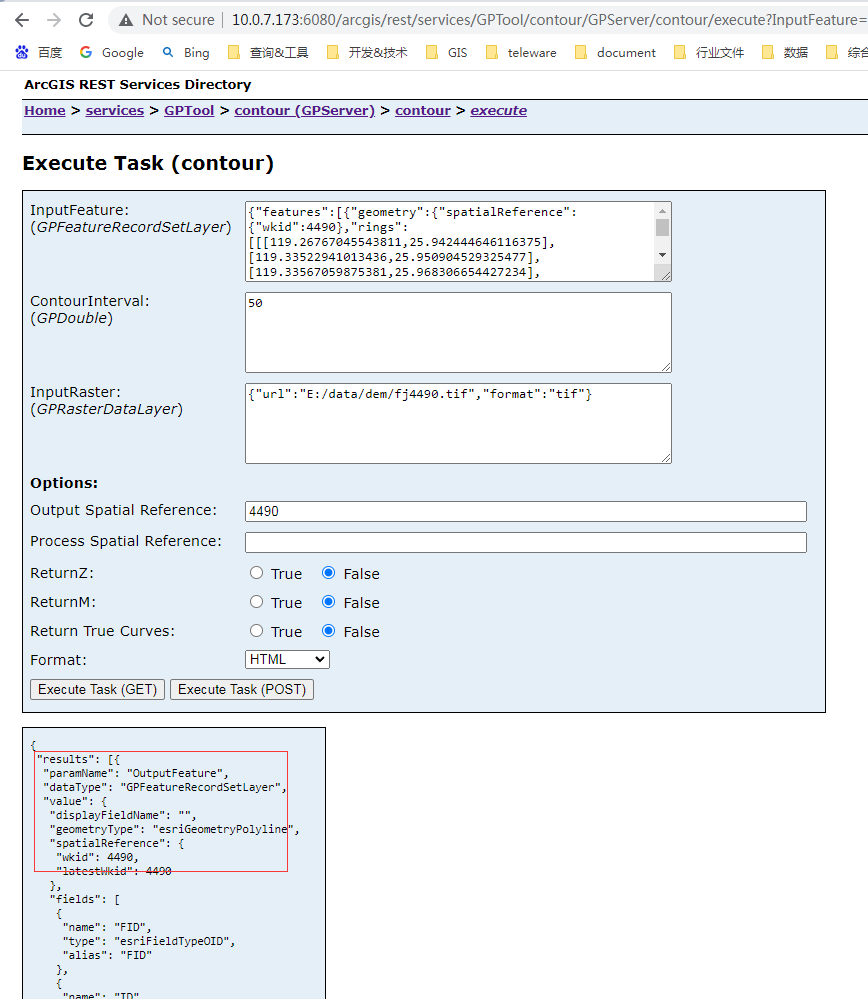

4、訪問并驗證GP服務

5、呼叫GP服務

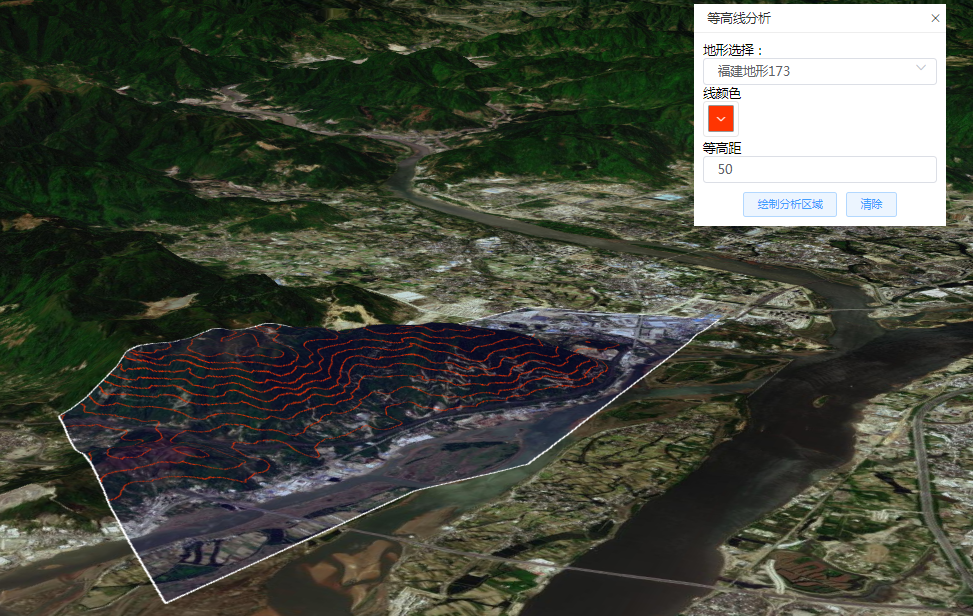

先通過繪制得到繪制的多邊形graphic，然后設定引數，利用Geoprocessor來執行GP服務得到結果，再將結果的等高線繪制到地圖上，

    startExcute (graphic) {
      const featureSet = new FeatureSet()
      featureSet.features = [graphic]
      const inputRaster = {
        'url': this.demDatas[this.value].url,
        'format': this.demDatas[this.value].format || 'tif'
      }
      let params = {
        "inputFeature": featureSet,
        "contourInterval": this.contourInterval,
        "inputRaster": inputRaster
      }

      const geop = new this.Geoprocessor(this.contourUrl)
      geop.outSpatialReference = {
        wkid: this.map.spatialReference.wkid
      }
      if (this.isAsync) { //發布的服務是異步時的處理方式
        this.loading = true
        geop.submitJob(params).then(data => {
          var options = {
            interval: 1500,
            statusCallback: function (j) {
              // console.log("Job Status: ", j.jobStatus);
            }
          }
          geop.waitForJobCompletion(data.jobId, options).then(res => {
            geop.getResultData(res.jobId, 'OutputFeature').then(item => {
              this.drawLine(item.value.features)
              this.loading = false
            })
          }, error => {
            this.loading = false
            this.$message.error('分析出錯，請聯系管理員！')
            console.error('等高線分析出錯：' + error)
          }).catch(error => {
            this.loading = false
            this.$message.error('分析出錯，請聯系管理員！')
            console.error('等高線分析出錯：' + error)
          })
        })
      } else { //發布的服務是同步時的處理方式
        this.loading = true
        console.log('params2', params)
        geop.execute(params).then(data => {
          this.loading = false
          this.drawLine(data.results[0].value.features)
          console.log('datas', data)
        }, error => {
          this.loading = false
          this.$message.error('分析出錯，請聯系管理員！')
          console.error('等高線分析出錯：' + error)
        })
      }
    }

注：代碼只是截取的一部分代碼，參考使用，具體呼叫根據自己的開發的實際情況來寫，
