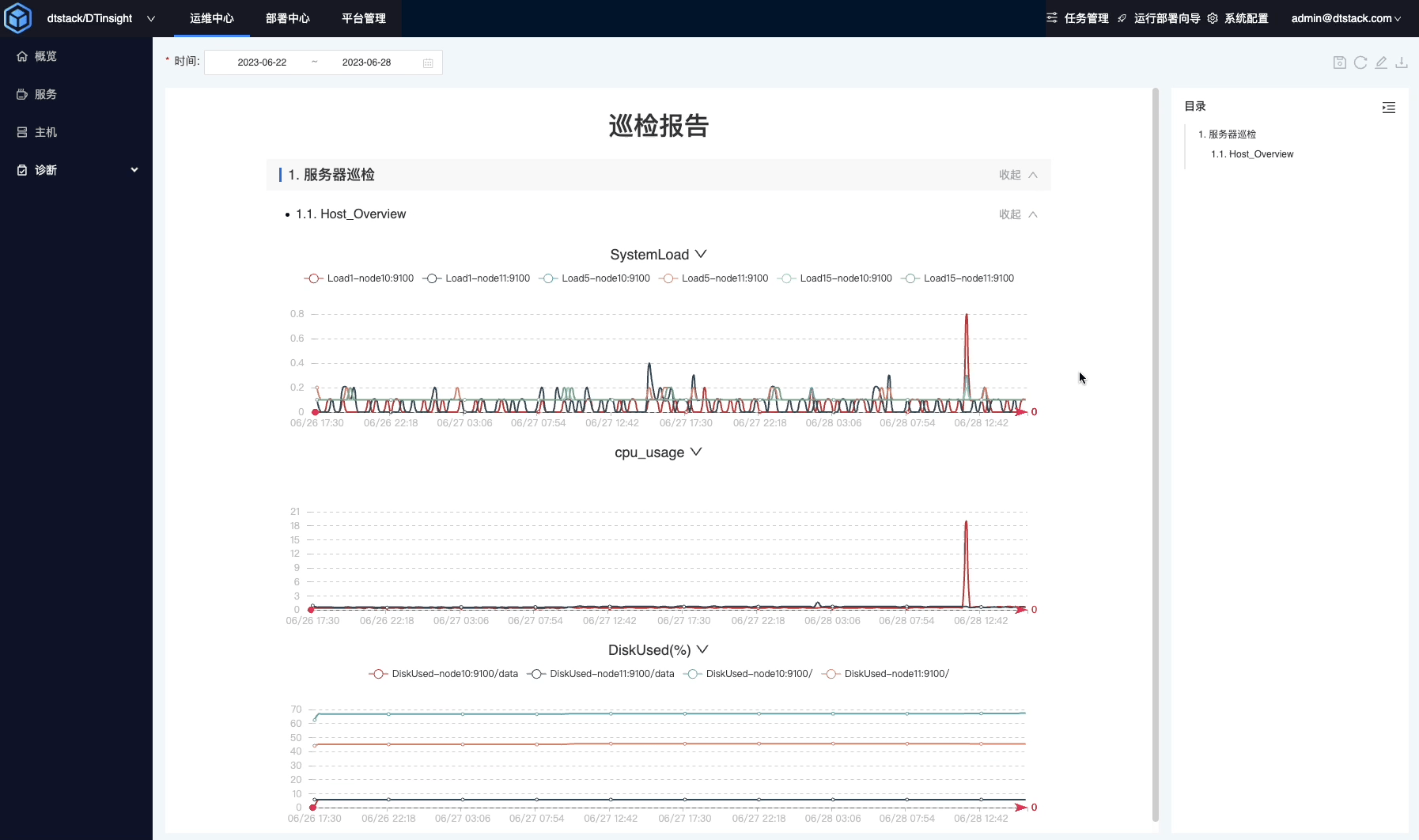

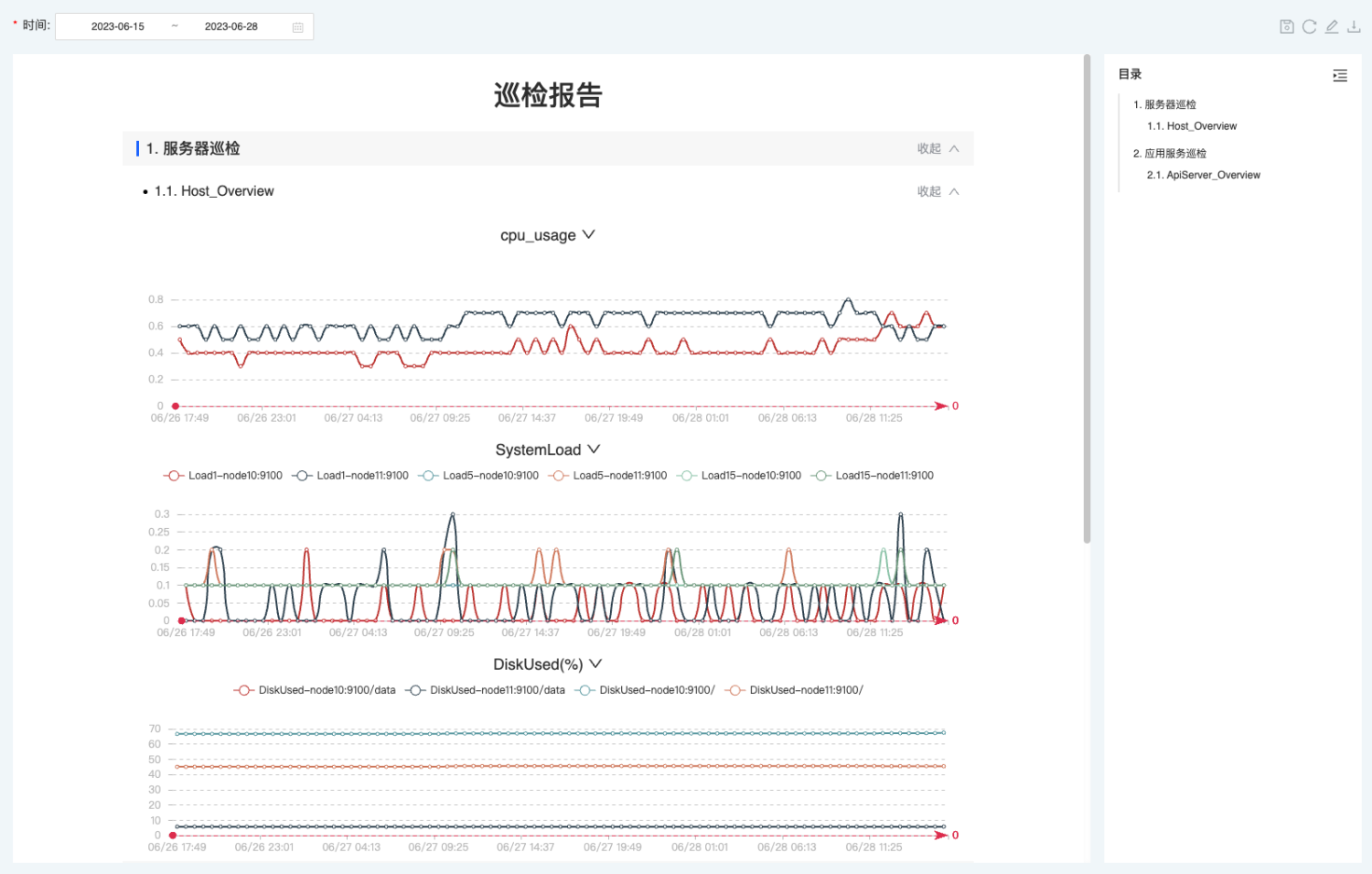

什么是巡檢報告

巡檢報告是指對某一個系統或設備進行全面檢查，并把檢查結果及建議整理成報告的程序，

巡檢報告通常用于評估系統或設備的運行狀況與性能，以發現問題、優化系統、提高效率、降低故障率等方面提供參考，

file

要實作什么功能

file

自定義布局

現報告中的面板可進行拖拽改變布局，
在拖拽的程序中限制拖拽區域，只允許在同一父級內進行拖拽，不允許跨目錄移動，不允許改變目錄的級別，比如把一級目錄移動到另一個一級目錄內，變成二級目錄

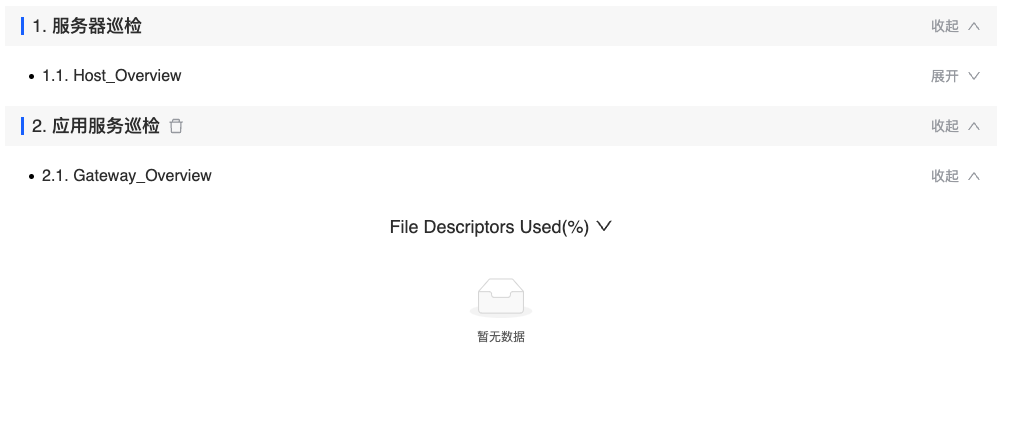

目錄可收縮展開

目錄支持收縮展開，收縮時隱藏所以子面板，展開時顯示所以子面板
移動目錄時，子面板跟隨移動
改變目錄后，同步更新右側的目錄面板
生成目錄編號

file

右側目錄樹

生成目錄編號
支持錨點滾動
支持展開收縮
與左側報告聯動

file

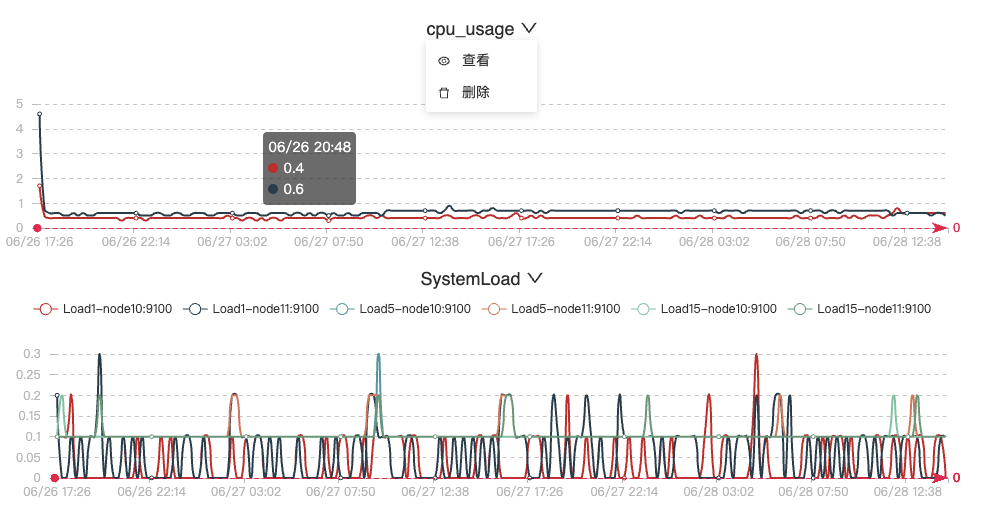

資料面板

根據日期范圍獲取指標資料
通過圖表的形式展示指標資訊
查看詳情，洗掉
各面板的請求設計，支持重繪請求

資料面板

面板詳情

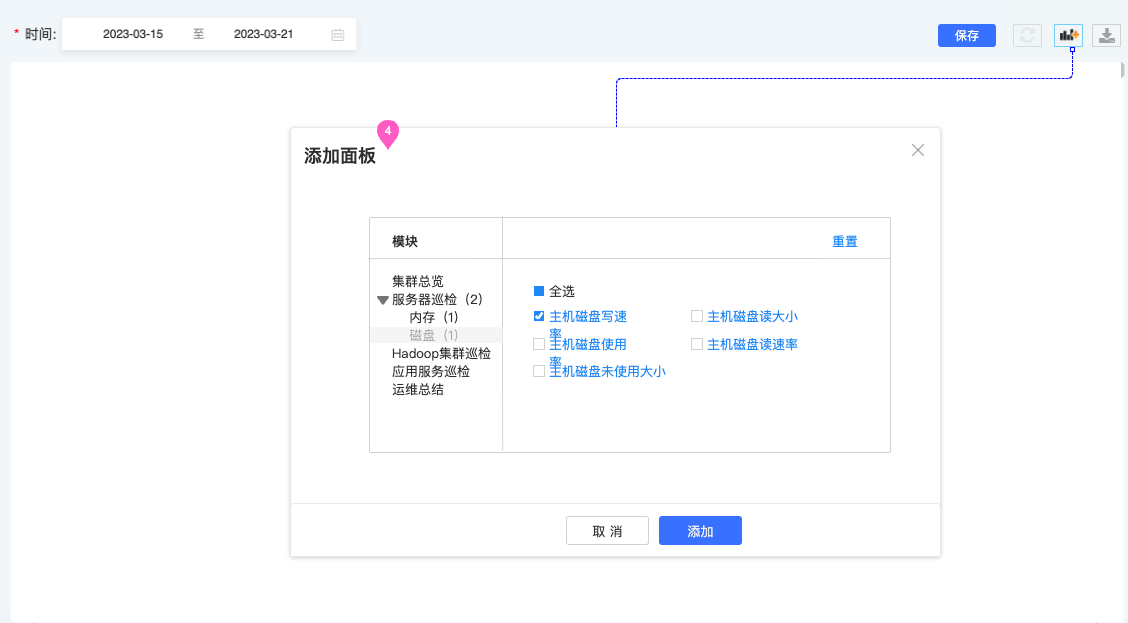

面板匯入

統計目錄下選擇的面板數量
匯入新面板時，不能破壞已有布局，新面板只能跟在舊面板后
匯入已有面板時，需要進行資料比較，有資料變更需要重新獲取最新的資料

file

保存

在保存前，所有影響布局相關的操作，都是臨時的，包括匯入面板，只有在點擊保存后，才會把當前資料提交給后端進行保存，

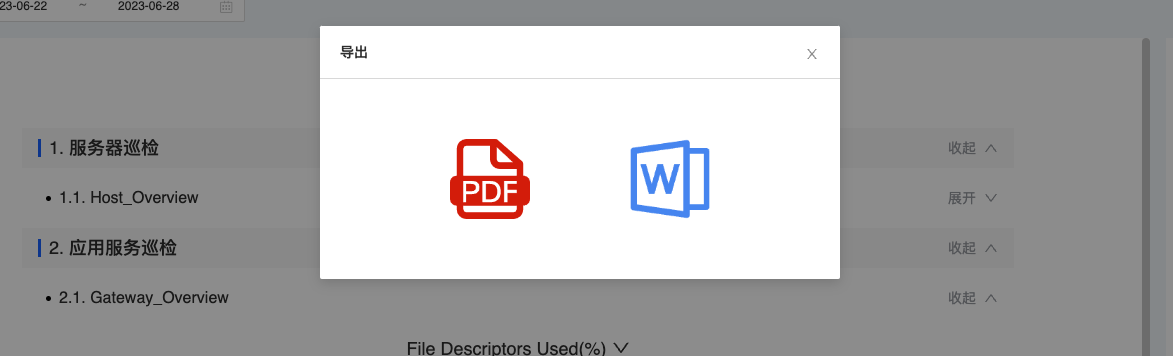

支持 pdf 和 word 匯出

file

巡檢報告實作方案

資料結構設計

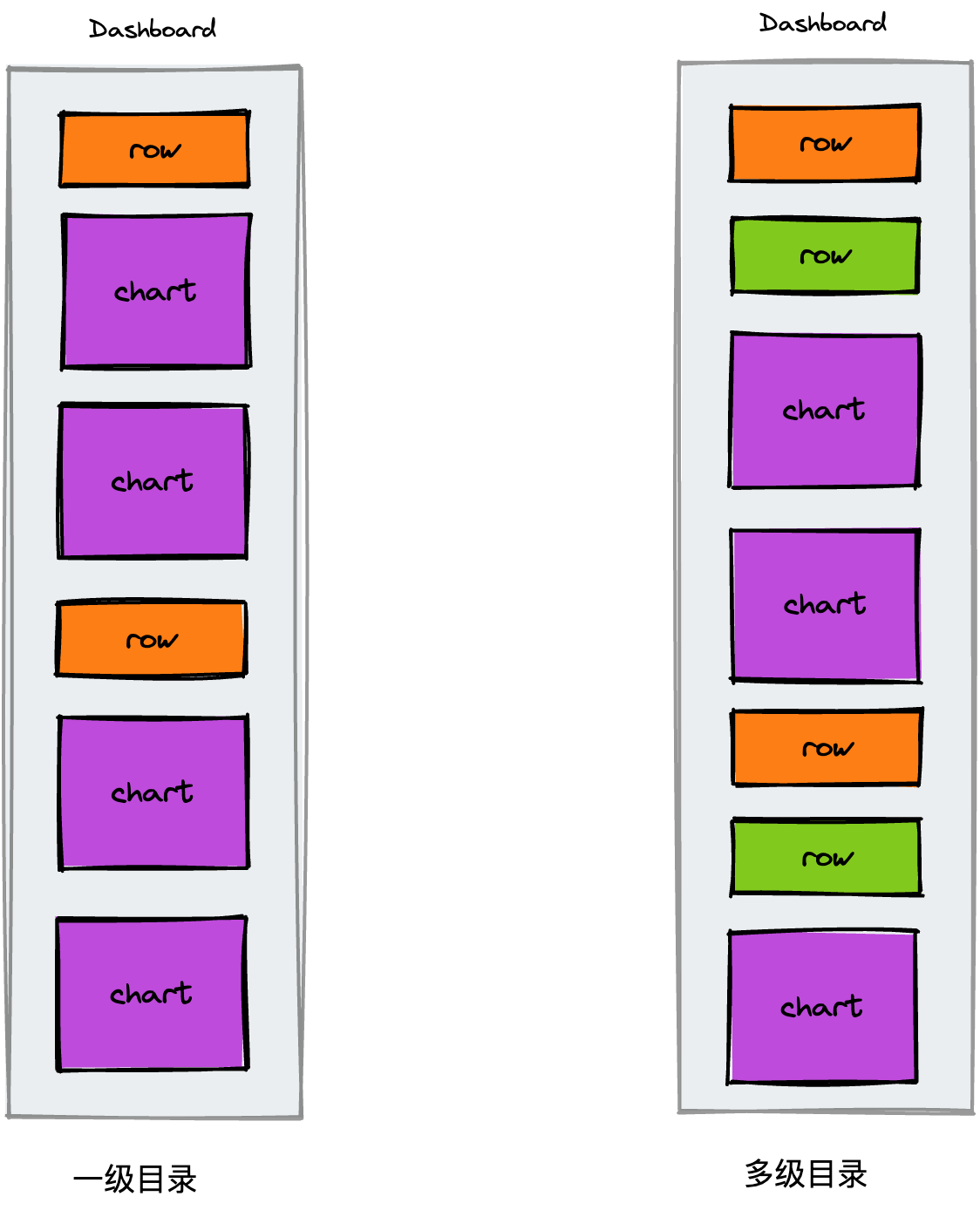

先看看使用扁平結構下的

file

在扁平結構下，確定子項只需要找到下一個 row 面板，對于多級目錄下也是同理，只是對一級目錄需要額外處理，

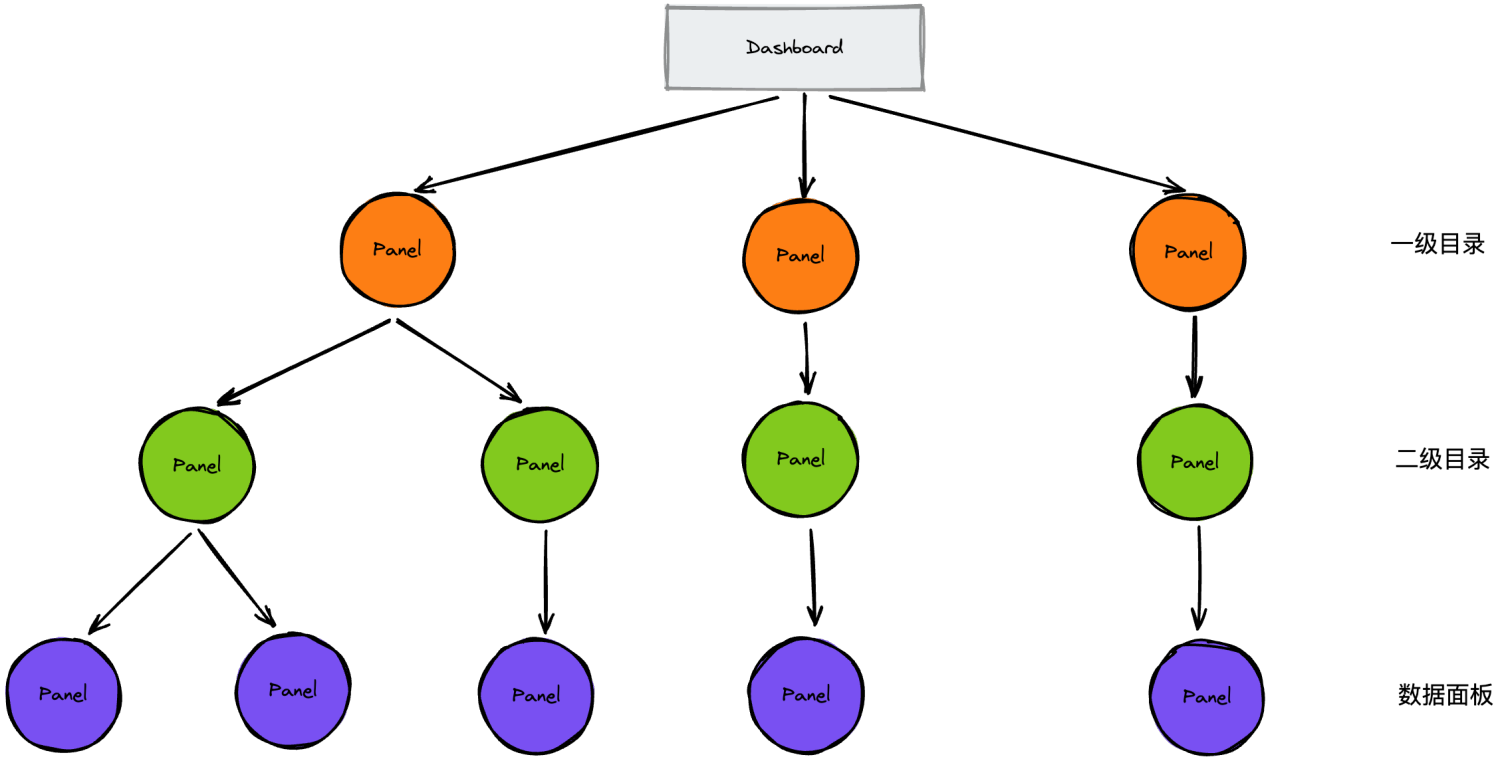

這種結構上實作簡單，但是需求要求我們限制目錄的拖拽，限制目錄需要一個比較清晰的面板層級關系，很顯然，用樹能夠很清晰的描述一個資料的層級結構

file

組件設計

與傳統組件編程有所區別，

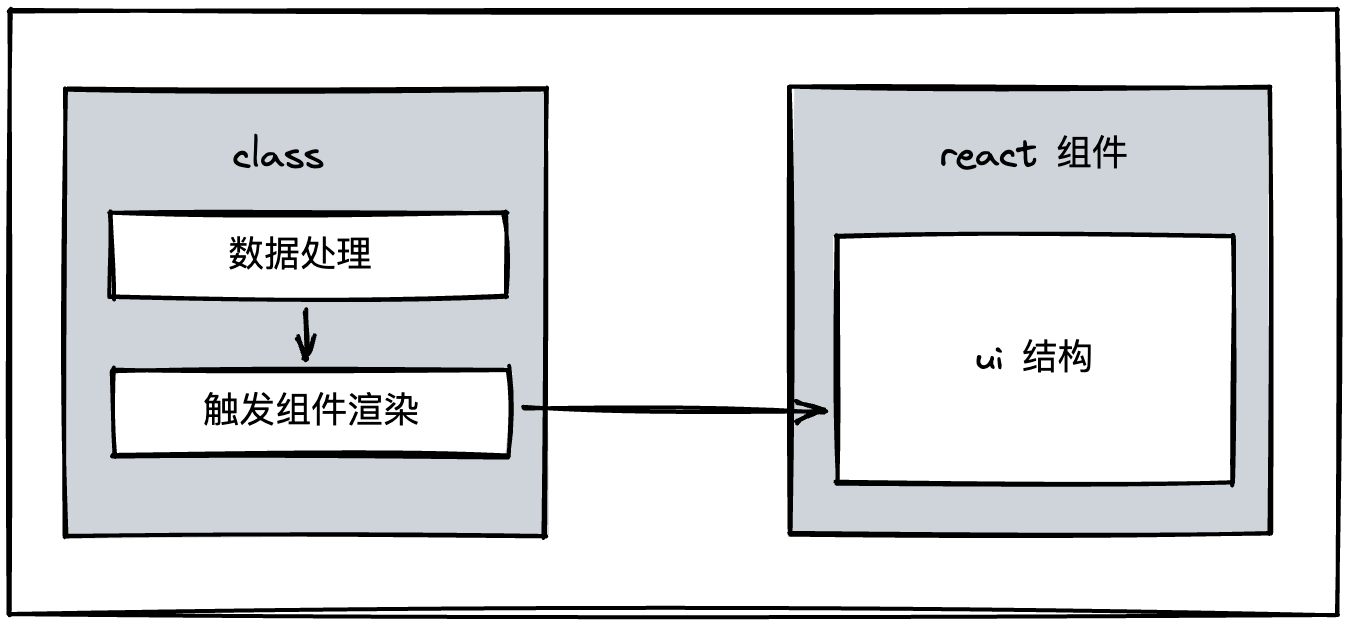

在實作上對渲染和資料處理進行了分離，分為兩塊：

react 組件：主要負責頁面渲染
class : 負責資料的處理

file

DashboardModel

class DashboardModel {
    id: string | number;
    panels: PanelModel[]; // 各個面板
		// ...
}

PanelModel

class PanelModel {
    key?: string;
    id!: number;
    gridPos!: GridPos; // 位置資訊
    title?: string;
    type: string;
    panels: PanelModel[]; // 目錄面板需要維護當前目錄下的面板資訊
    // ...
}

每一個 Dashboard 組件對應一個 DashboardModel，每一個 Panel 組件對應一個 PanelModel，

react 組建根據類實體中的資料進行渲染，

實體生產后，不會輕易的銷毀，或者改變參考地址，這讓依賴實體資料進行渲染的 React 組件無法觸發更新渲染，

需要一個方式，在實體內資料發生改變后，由我們手動觸發組件的更新渲染，

組件渲染控制

由于我們采用的是 hooks 組件，不像 class 組件有 forceUpdate 方法觸發組件的方法，

而在 react18 中有一個新特性 useSyncExternalStore，可以讓我們訂閱外部的資料，如果資料發生改變了，會觸發組件的渲染，

實際上 useSyncExternalStore 觸發組件渲染的原理就是在內部維護了一個 state，當更改了 state 值，引起了外部組件的渲染，

基于這個思路簡單的實作了一個能夠觸發組件渲染的 useForceUpdate 方法，

export function useForceUpdate() {
    const [_, setValue] = useState(0);
    return debounce(() => setValue((prevState) => prevState + 1), 0);
}

雖說實作了 useForceUpdate，但是在實際使用的程序中，還需要在組件銷毀時移除事件，

而 useSyncExternalStore 已經內部已經實作了，直接使用即可，

useSyncExternalStore(dashboard?.subscribe ?? (() => {}), dashboard?.getSnapshot ?? (() => 0));
useSyncExternalStore(panel?.subscribe ?? (() => {}), panel?.getSnapshot ?? (() => 0));

根據useSyncExternalStore使用，分別添加了 subscribe 和 getSnapshot 方法，

class DashboardModel {	// PanelModel 一樣
    count = 0;
    forceUpdate() {
    this.count += 1;
    eventEmitter.emit(this.key);
    }

    /**
     * useSyncExternalStore 的第一個入參，執行 listener 可以觸發組件的重渲染
     * @param listener
     * @returns
     */
    subscribe = (listener: () => void) => {
        eventEmitter.on(this.key, listener);
        return () => {
            eventEmitter.off(this.key, listener);
        };
    };

    /**
     * useSyncExternalStore 的第二個入參，count 在這里改變后觸發diff的通過，
     * @param listener
     * @returns
     */
    getSnapshot = () => {
        return this.count;
    };
}

當改變資料后，需要觸發組件的渲染，只需要執行forceUpdate 即可，

面板拖拽

市面上比較大眾的拖拽插件有以下幾個：

react-beautiful-dnd
react-dnd
react-grid-layout

經過比較后，發現 react-grid-layout 非常適合用來做面板的拖拽功能，react-grid-layout 本身使用簡單，基本無上手門檻，最終決定使用 react-grid-layout 詳細說明可以查看以下鏈接：

react-grid-layout

在面板布局改變后觸發react-grid-layout 的onLayoutChange 方法，可以拿到布局后的所有面板最新的位置資料，

const onLayoutChange = (newLayout: ReactGridLayout.Layout[]) => {
    for (const newPos of newLayout) {
        panelMap[newPos.i!].updateGridPos(newPos);
    }
    dashboard!.sortPanelsByGridPos();
};

panelMap 是一個 map，key 為 Panel.key， value 為面板，是在我們組件渲染時就已經準備好了，

const panelMap: Record<PanelModel['key'], PanelModel> = {};

可以通過 panelMap 找到對應的面板，執行面板的 updateGridPos 方法進行更新面板的布局資料，
到這，我們只是完成了面板本身資料更新，還需要執行儀表盤的 sortPanelsByGridPos 方法，對所有的面板進行排序，

class DashboardModel {
    sortPanelsByGridPos() {
        this.panels.sort((panelA, panelB) => {
            if (panelA.gridPos.y === panelB.gridPos.y) {
                return panelA.gridPos.x - panelB.gridPos.x;
            } else {
                return panelA.gridPos.y - panelB.gridPos.y;
            }
        });
    }
    // ...
}

面板拖動范圍

目前的拖動范圍是整個儀表盤，可隨意拖動，如下：

file

綠色是儀表盤可拖拽區域，灰色為面板，

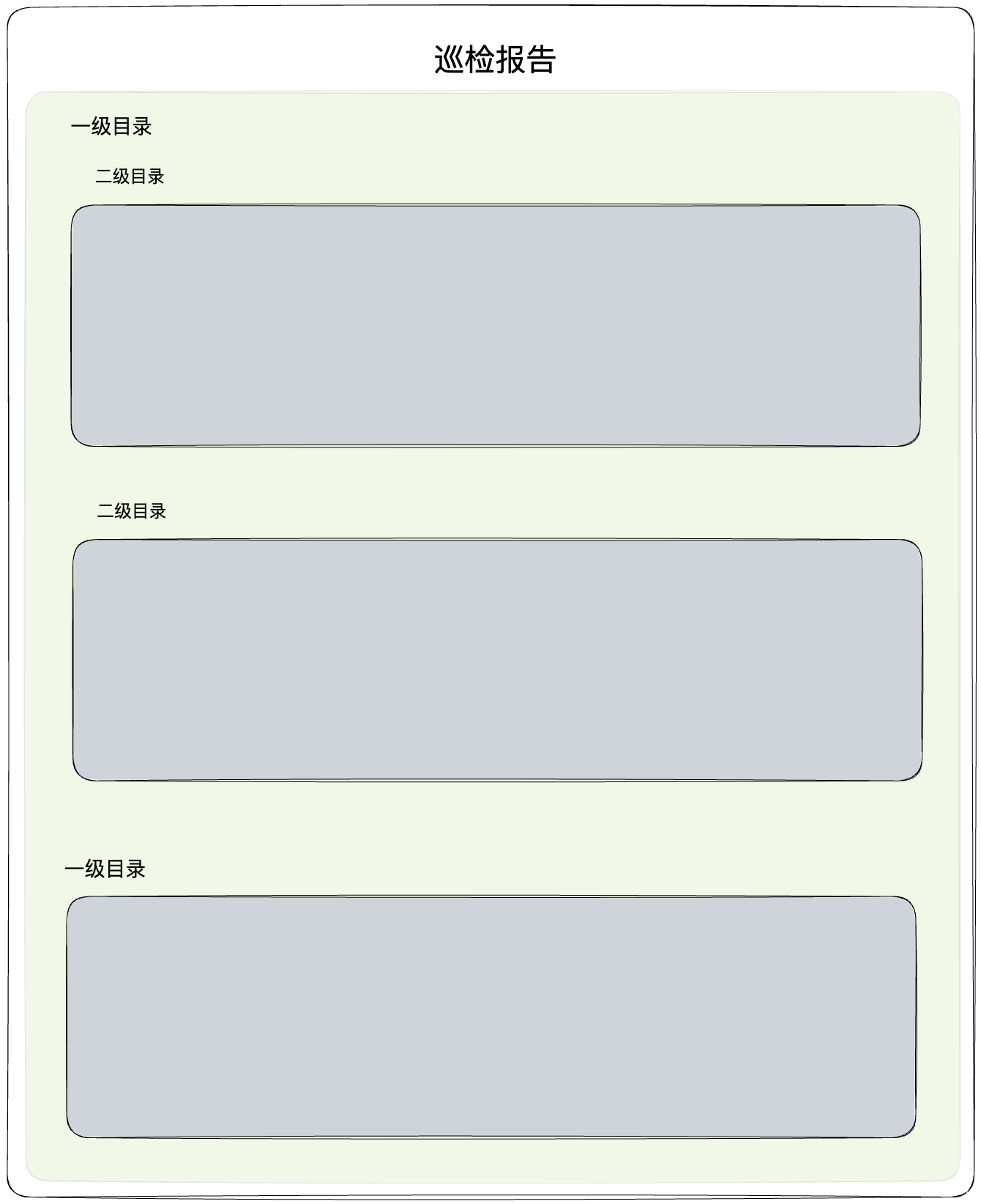

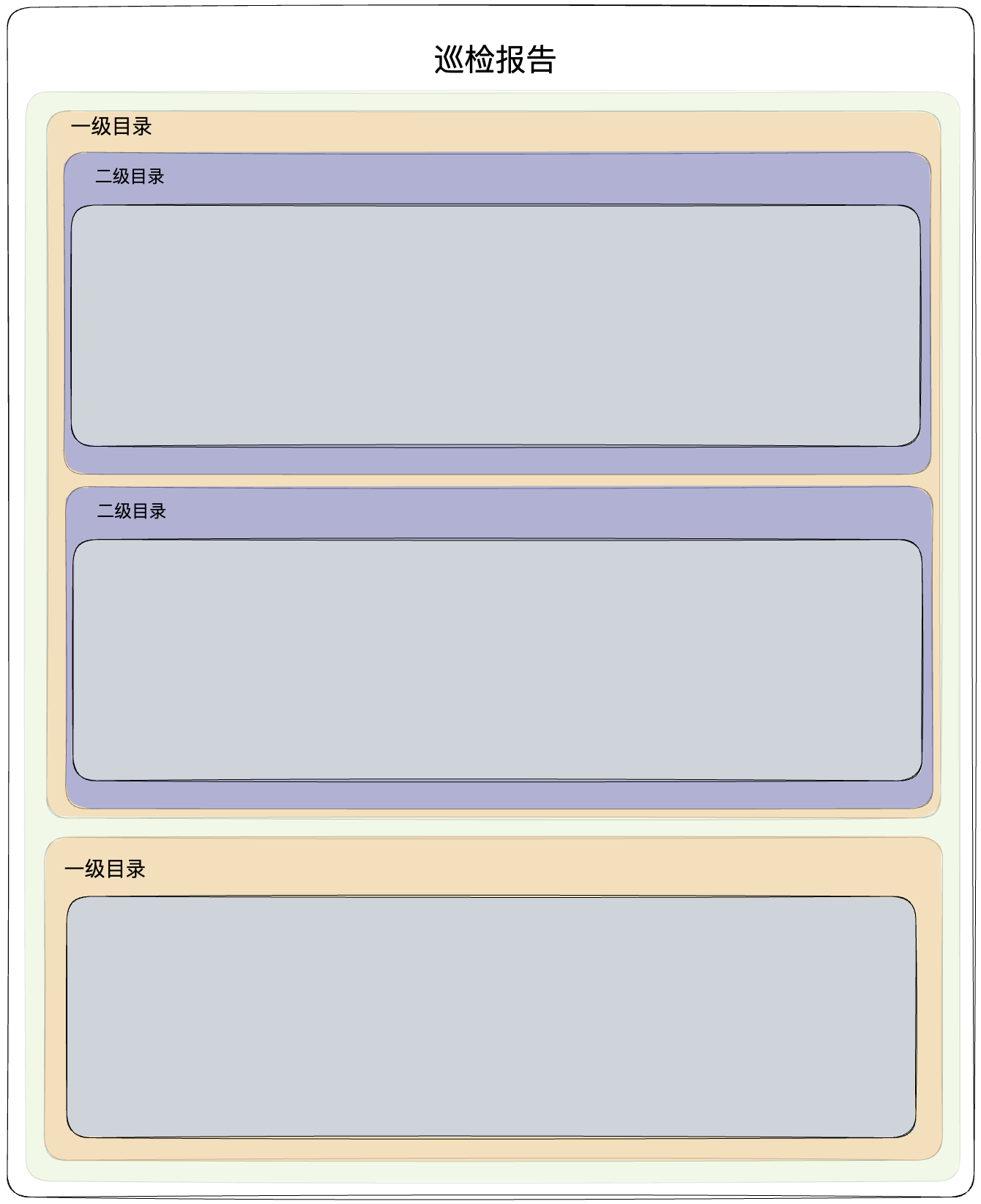

如果需要限制就需要改成如下的結構：

file

在原本的基礎上，以目錄為單位區分，綠色為整體的可移動區域，黃色為一級目錄塊，可在綠色區域拖動，拖動時以整個黃色塊進行拖動，紫色為二級目錄塊，可在當前黃色區域內拖動，不可脫離當前黃色塊，灰色的面板只能在當前目錄下拖動，

在原先資料結構基礎上進行改造：

file

class PanelModel {
    dashboard?: DashboardModel; // 當前目錄下的 dashboard
    // ...
}

class DashboardModel {
    top?: null | PanelModel; // 最近的 panel 面板

    /**
     * 面板高度變更，同步修改其他面板進行對應高度 Y 軸的變更
     * @param row 變更高度的 row 面板
     * @param h 變更高度
     */
    togglePanelHeight(row: PanelModel, h: number) {
        const rowIndex = this.getIndexById(row.id);

        for (let panelIndex = rowIndex + 1; panelIndex < this.panels.length; panelIndex++) {
            this.panels[panelIndex].gridPos.y += h;
        }
        this.panels = [...this.panels];

        // 頂級 dashBoard 容器沒有 top
        this.top?.changeHeight(h);
        this.forceUpdate();
    }
    // ...
}

class PanelModel {
    top: DashboardModel; // 最近的 dashboard 面板

    /**
     * @returns h 展開收起影響的高度
     */
    toggleRow() {
        this.collapsed = !this.collapsed;
        let h = this.dashboard?.getHeight();
        h = this.collapsed ? -h : h;
        this.changeHeight(h);
    }

    /**
     *
     * @param h 變更的高度
     */
    changeHeight(h: number) {
        this.updateGridPos({ ...this.gridPos, h: this.gridPos.h + h }); // 更改自身面板的高度
        this.top.togglePanelHeight(this, h); // 觸發父級變更
        this.forceUpdate();
    }
    // ...
}

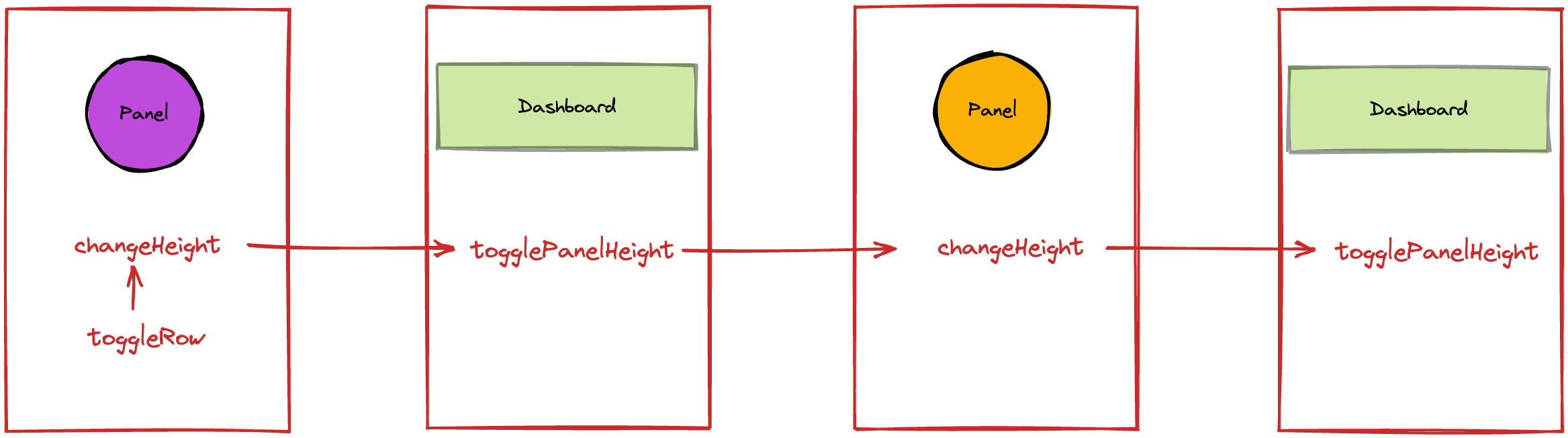

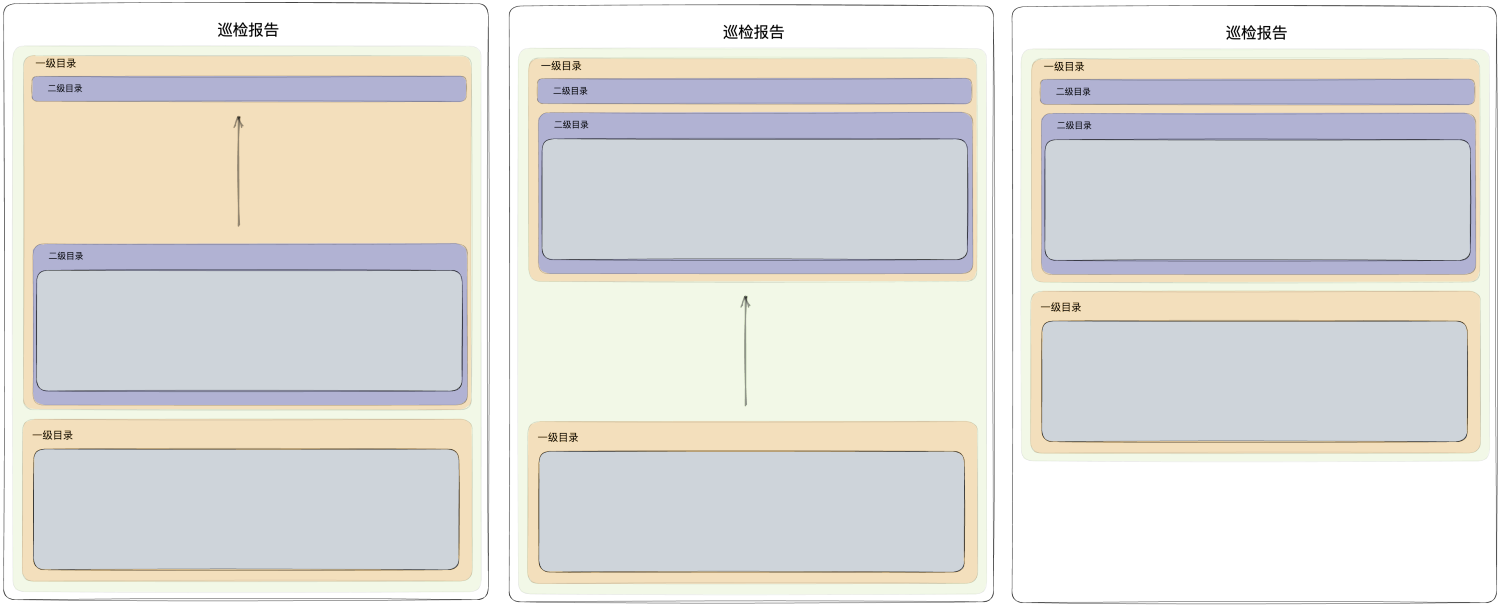

整理流程與冒泡型別，一直到最頂級的 Dashboard，

file

展開收縮同理，

面板的洗掉

對于面板的洗掉，我們只需要在對應的 Dashboard 下進行移除，洗掉后會改變當前 Dashboard 高度，這塊的處理與上面的目錄收縮一致，

class DashboardModel {
    /**
     * @param panel 洗掉的面板
     */
    removePanel(panel: PanelModel) {
        this.panels = this.filterPanelsByPanels([panel]);

        // 冒泡父容器，減少的高度
        const h = -panel.gridPos.h;
        this.top?.changeHeight(h);

        this.forceUpdate();
    }

    /**
     * 根據傳入的面板進行過濾
     * @param panels 需要過濾的面板陣列
     * @returns 過濾后的面板
     */
    filterPanelsByPanels(panels: PanelModel[]) {
        return this.panels.filter((panel) => !panels.includes(panel));
    }
    // ...
}

面板的保存

PS：與后端溝通后，當前巡檢報告資料結構由前端自主維護，最終給后端一個字串就好，
獲取到目前的面板資料，用 JSON 進行轉換即可，

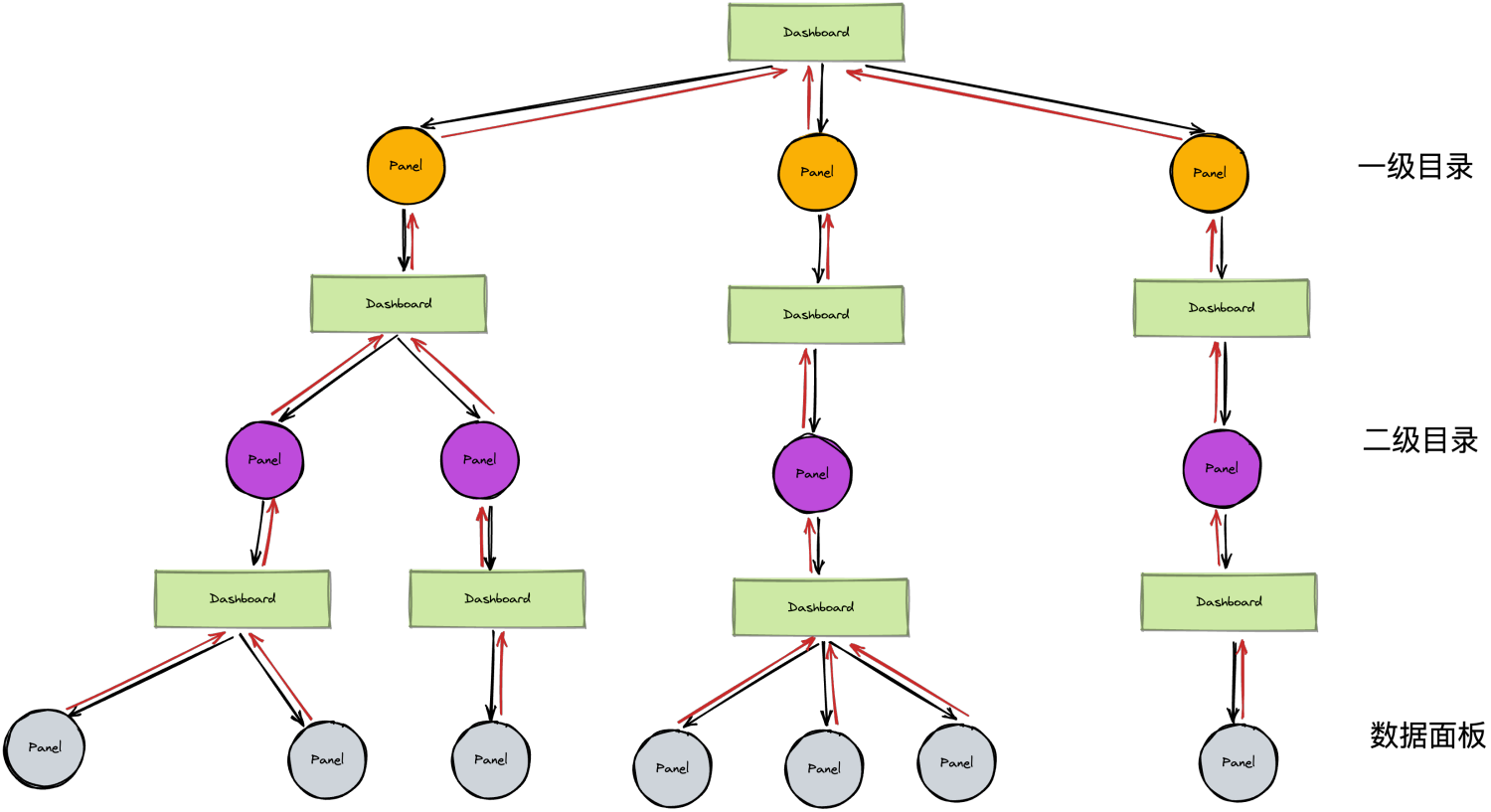

面板的資訊獲取程序，先從根節點出發，遍歷至葉子結點，再從葉子結點開始，一層層向上進行回傳，也就是回溯的程序，

class DashboardModel {
    /**
     * 獲取所有面板資料
     * @returns
     */
    getSaveModel() {
        const panels: PanelData[] = this.panels.map((panel) => panel.getSaveModel());
        return panels;
    }
    // ...
}

// 最終保存時所需要的屬性，其他的都不需要
const persistedProperties: { [str: string]: boolean } = {
    id: true,
    title: true,
    type: true,
    gridPos: true,
    collapsed: true,
    target: true,
};

class PanelModel {
    /**
     * 獲取所有面板資料
     * @returns
     */
    getSaveModel() {
        const model: any = {};

        for (const property in this) {
            if (persistedProperties[property] && this.hasOwnProperty(property)) {
                model[property] = cloneDeep(this[property]);
            }
        }
        model.panels = this.dashboard?.getSaveModel() ?? [];

        return model;
    }
    // ...
}

面板

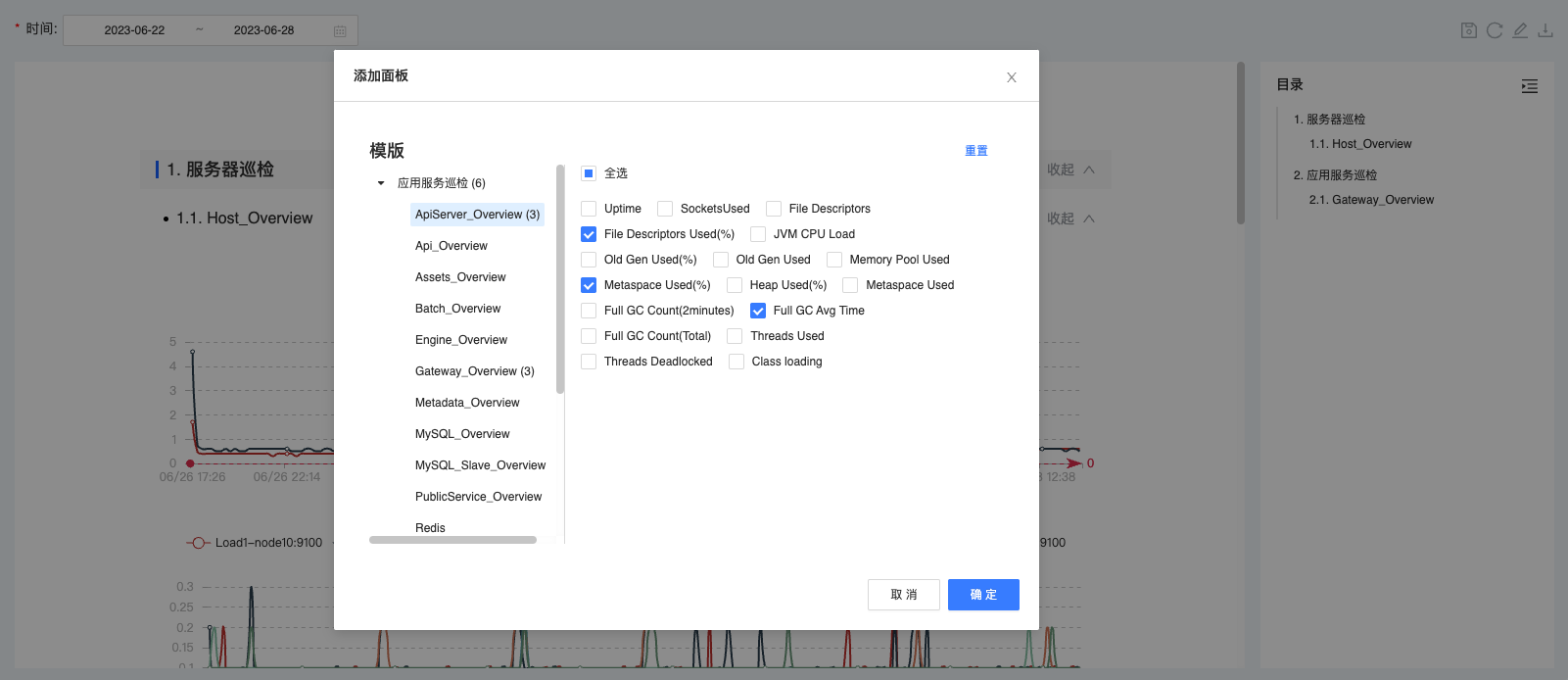

面板的匯入設計

file

后端回傳的資料是一顆有著三級層級的樹，我們拿到后，在資料上維護成 moduleMap， dashboardMap 和 panelMap 3個Map，

import { createContext } from 'react';

export interface Module { // 一級目錄
    key: string;
    label: string;
    dashboards?: string[];
    sub_module?: Dashboard[];
}

export interface Dashboard { // 二級目錄
    key: string;
    dashboard_key: string;
    label: string;
    panels?: number[];
    selectPanels?: number[];
    metrics?: Panel[];
}

export interface Panel {
    expr: Expr[]; // 資料源陳述句資訊
    label: string;
    panel_id: number;
}

type Expr = {
    expr: string;
    legendFormat: string;
};

export const DashboardContext = createContext({
    moduleMap: new Map<string, Module>(),
    dashboardMap: new Map<string, Dashboard>(),
    panelMap: new Map<number, Panel>(),
});

我們在渲染模塊時，遍歷 moduleMap ，并通過 Module 內的dashboards資訊找到二級目錄，

在互動上設定一級目錄不可選中，當選中二級目錄時，通過二級目錄 Dashboard 的 panels 找到相關的面板渲染到右側區域，
對于這3個Map的操作，維護在 useHandleData中，匯出：

{
    ...map, // moduleMap、dashboardMap、panelMap
    getData, // 生成巡檢報告的資料結構
    init: initData, // 初始化 Map
}

面板選中回填

在進入面板管理時，需要回填已選中的面板，我們可以通過 getSaveModel 獲取到當前巡檢報告的資訊，把對應的選中資訊存放到 selectPanels 中，

現在我們只需要改變 selectPanels 中的值，就可以做到對應面板的選中，

面板選中重置

直接遍歷 dashboardMap，并把每個selectPanels重置，

dashboardMap.forEach((dashboard) => {
    dashboard.selectPanels = [];
});

面板插入

在我們選中面板后，對選中面板進行插入時，有幾種情況：

巡檢報告原本存在的面板，這次也選中，在插入時會比較資料，如果資料發生改變，需要根據最新的資料源資訊進行請求，并渲染，
巡檢報告原本存在的面板，這次未選中，在插入時，需要洗掉掉未選中的面板，
新選中的面板，在插入時，在對應目錄的末尾進行插入，

添加新面板需要，與目錄收縮類似，不同的是：

目錄收縮針對只有一個目錄，而插入在針對的是整體，
目錄收縮是直接從子節點開始向上冒泡，而插入是先從根節點開始向下插入，插入完成后在根據最新的目錄資料，更新一遍布局，

class DashboardModel {
    update(panels: PanelData[]) {
        this.updatePanels(panels); // 更新面板
        this.resetDashboardGridPos(); // 重新布局
        this.forceUpdate();
    }

    /**
     * 以當前與傳入的進行對比，以傳入的資料為準，并在當前的順序上進行修改
     * @param panels
     */
    updatePanels(panels: PanelData[]) {
        const panelMap = new Map();
        panels.forEach((panel) => panelMap.set(panel.id, panel));
        this.panels = this.panels.filter((panel) => {
            if (panelMap.has(panel.id)) {
                panel.update(panelMap.get(panel.id));
                panelMap.delete(panel.id);
                return true;
            }
            return false;
        });
        panelMap.forEach((panel) => {
            this.addPanel(panel);
        });
    }

    addPanel(panelData: any) {
        this.panels = [...this.panels, new PanelModel({ ...panelData, top: this })];
    }

    resetDashboardGridPos(panels: PanelModel[] = this.panels) {
        let sumH = 0;
        panels?.forEach((panel: any | PanelModel) => {
            let h = ROW_HEIGHT;
            if (isRowPanel(panel)) {
                h += this.resetDashboardGridPos(panel.dashboard.panels);
            } else {
                h = panel.getHeight();
            }

            const gridPos = {
                ...panel.gridPos,
                y: sumH,
                h,
            };
            panel.updateGridPos({ ...gridPos });
            sumH += h;
        });
        return sumH;
    }
}

class PanelModel {
    /**
     * 更新
     * @param panel
     */
    update(panel: PanelData) {
        // 資料源陳述句發生變化需要重新獲取資料
        if (this.target !== panel.target) {
            this.needRequest = true;
        }
        this.restoreModel(panel);
        if (this.dashboard) {
            this.dashboard.updatePanels(panel.panels ?? []);
        }
        this.needRequest && this.forceUpdate();
    }
}

面板請求

needRequest 控制面板是否需要進行請求，如果為 true 在面板下一次進行渲染時，會進行請求，
請求的處理也放在了 PanelModel 中，(是否單獨維護請求的邏輯？)

import { Params, params as fetchParams } from '../../components/useParams';

class PanelModel {
    target: string; // 資料源資訊
    getParams() {
        return {
            targets: this.target,
            ...fetchParams,
        } as Params;
    }
    request = () => {
        if (!this.needRequest) return;
        this.fetchData(this.getParams());
    };
    fetchData = https://www.cnblogs.com/dtux/archive/2023/06/30/async (params: Params) => {
        const data = await this.fetch(params);
        this.data = data;
        this.needRequest = false;
        this.forceUpdate();
    };
    fetch = async (params: Params) => { /* ... */ }
}

我們資料渲染組件一般層級較深，而請求時會需要時間區間等外部引數，對于這部分引數采用全域變數的方式，用 useParams 進行維護，上層組件使用 change 修改引數，資料渲染組件根據拋出的 params 進行請求，

export let params: Params = {
    decimal: 1,
    unit: null,
};

function useParams() {
    const change = (next: (() => Params) | Params) => {
        if (typeof next === 'function') params = next();
        params = { ...params, ...next } as Params;
    };

    return { params, change };
}

export default useParams;

面板重繪

file

從根節點向下查找，找到葉子節點，在觸發對應的請求，

class DashboardModel {
    /**
     * 重繪子面板
     */
    reloadPanels() {
        this.panels.forEach((panel) => {
            panel.reload();
        });
    }
}

class PanelModel {
    /**
     * 重繪
     */
    reload() {
        if (isRowPanel(this)) {
            this.dashboard.reloadPanels();
        } else {
            this.reRequest();
        }
    }
    reRequest() {
        this.needRequest = true;
        this.request();
    }
}

右側目錄渲染

錨點/序號

錨點采用 Anchor + id 選中組件，

序號根據每次渲染進行生成，

采用發布訂閱管理渲染

每當儀表盤改變布局的動作時，右側目錄就需要進行同步更新，而任意一個面板都有可能需要觸發右側目錄的更新，
如果我們采用實體內維護對應組件的渲染事件，有幾個問題：

需要進行區分，比如重繪面板時，不需要觸發右側目錄的渲染，
每個面板如何訂閱右側目錄的渲染事件？

最終采用了發布訂閱者模式，對事件進行管理，

class EventEmitter {
    list: Record<string, any[]> = {};

    /**
     * 訂閱
     * @param event 訂閱事件
     * @param fn 訂閱事件回呼
     * @returns
     */
    on(event: string, fn: () => void) {}

    /**
     * 取消訂閱
     * @param event 訂閱事件
     * @param fn 訂閱事件回呼
     * @returns
     */
    off(event: string, fn: () => void) {}

    /**
     * 發布
     * @param event 訂閱事件
     * @param arg 額外引數
     * @returns
     */
    emit(event: string, ...arg: any[]) {
}

eventEmitter.emit(this.key); // 觸發面板的訂閱事件
eventEmitter.emit(GLOBAL); // 觸發頂級訂閱事件，就包括右側目錄的更新

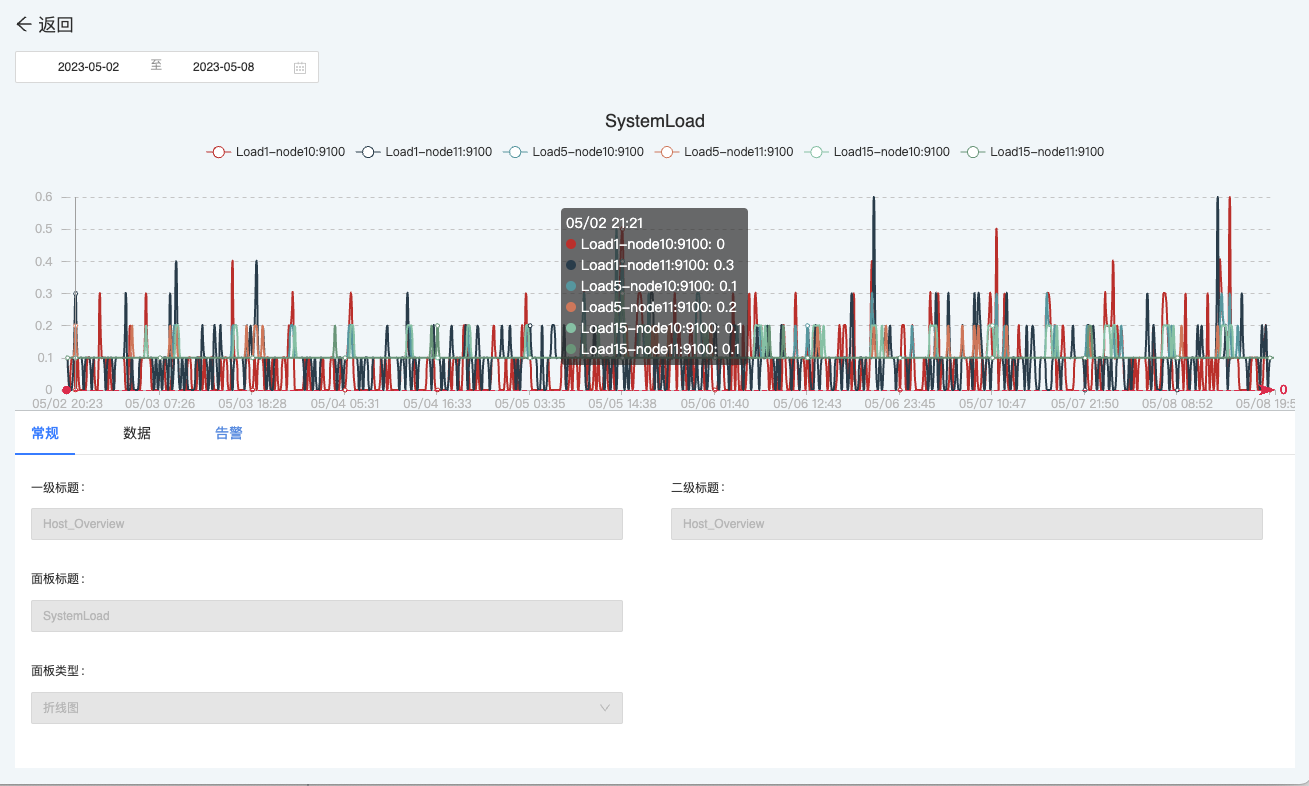

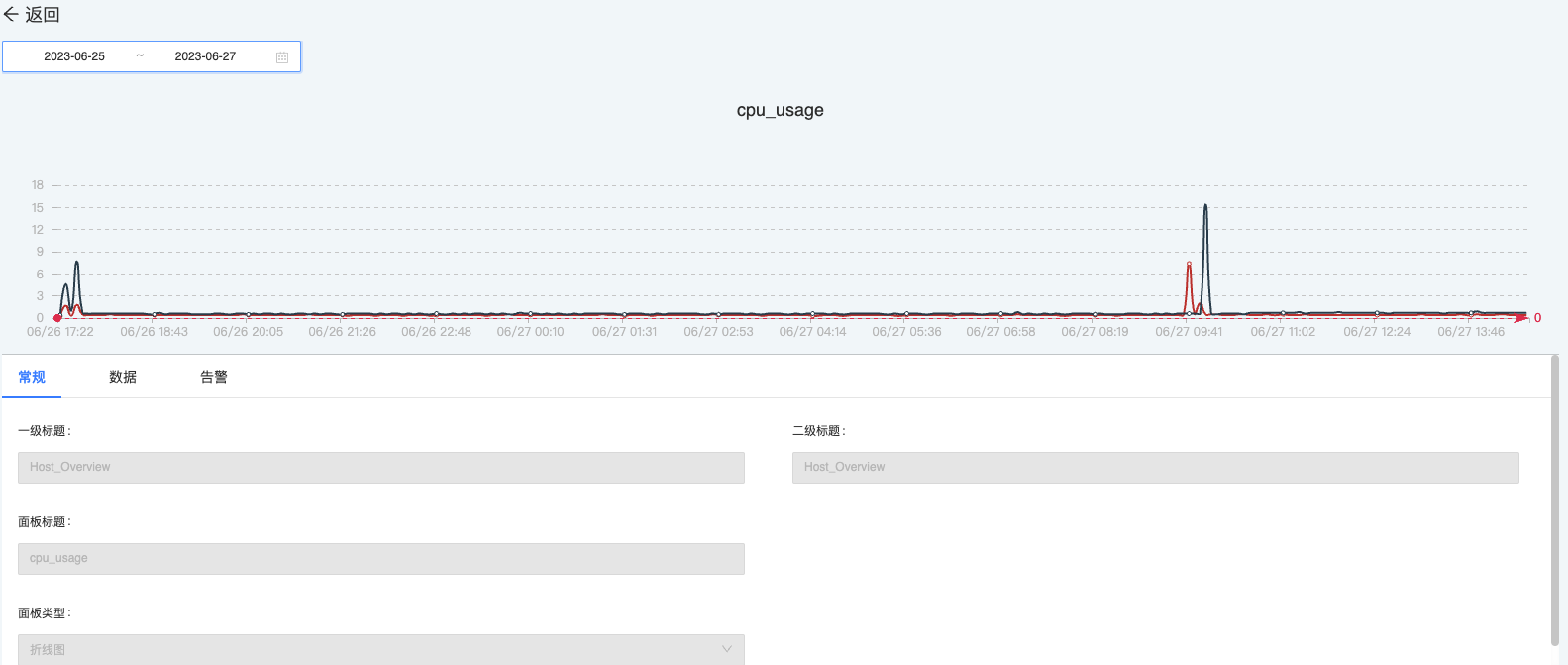

面板詳情展示

file

對面板進行查看時，可修改時間等，這些操作會影響到實體中的資料，需要對原資料與詳情中的資料進行區分，

通過對原面板資料的重新生成一個 PanelModel 實體，對這個實體進行任意操作，都不會影響到原資料，

const model = panel.getSaveModel();
const newPanel = new PanelModel({ ...model, top: panel.top }); // 創建一個新的實體
setEditPanel(newPanel); // 設定為詳情

在dom上，詳情頁面是采用絕對定位，覆寫著巡檢報告，

pdf/word 匯出

pdf 匯出由 html2Canvas + jsPDF 實作，需要注意的是，當圖片過長pdf會對圖片進行切分，有可能出現切分的時內容區域，

需要手動計算面板的高度，是否超出當前檔案，如果超出需要我們提前進行分割，添加到下一頁中，
盡可能把目錄面板和資料面板一塊切分，

word 匯出由 html-docx-js 實作，需要保留目錄的結構，并可以在面板下添加總結，這就需要我們分別對每一個面板進行圖片的轉換，

實作的思路是根據 panels 遍歷，找到目錄面板就是用 h1、h2 標簽插入，如果是資料面板，在資料面板中維護一個 ref 的屬性，能讓我們拿到當前面板的 dom 資訊，根據這個進行圖片轉換，并為 base64 的格式(word 只支持 base64 的圖片插入)，

轉載請註明出處，本文鏈接：https://www.uj5u.com/qiye/556437.html

標籤：其他

上一篇：HTML網頁內容適配——標題欄

下一篇：返回列表

如何實作巡檢報告？

什么是巡檢報告

要實作什么功能

自定義布局

目錄可收縮展開

右側目錄樹

資料面板

面板匯入

保存

支持 pdf 和 word 匯出

巡檢報告實作方案

資料結構設計

組件設計

組件渲染控制

面板拖拽

面板拖動范圍

目錄

目錄收縮展開

面板的洗掉

面板的保存

面板

面板的匯入設計

面板選中回填

面板選中重置

面板插入

面板請求

面板重繪

右側目錄渲染

錨點/序號

采用發布訂閱管理渲染

面板詳情展示

pdf/word 匯出
