一、一個簡單的3dTiles資料示例

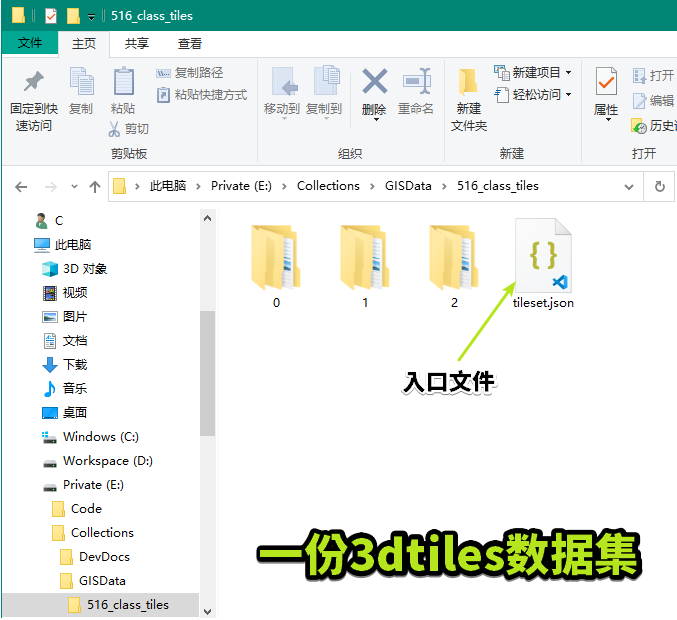

上圖是一份 3dTiles資料集在檔案夾內的樣子，層層打開可得以下特點：
- 入口檔案是
tileset.json - 各級瓦片用檔案夾（目錄）來組織
3dTiles 資料目前的具體檔案實作，是一些零散的檔案，
資料集的名稱與所在檔案夾的名稱并無關系，資料集的名稱寫在入口檔案中，
3dTiles至少有一個 tileset.json 檔案，作為整個資料集的入口，它是一個 json 檔案，描述了整個三維瓦片資料集，它記錄的是上一節提及的“邏輯資訊”，還包括一些其他的元資料，而“屬性資訊”、“嵌入的gltf模型” 則位于各個二進制瓦片檔案中，這些二進制檔案則由 tileset.json 中的瓦片中的 uri 來參考，
瓦片是什么？
瓦片，屋頂上的瓦片，古時候，蓋房子，屋頂不能一次澆筑完工，也沒有特定的“屋頂”零件，所以只好一片片瓦片蓋上去（我瞎掰的），
瓦片切割了三維資料，允許三維資料進行細分，我們都知道網速是有限的，在加載超大規模的三維模型資料時，不可能把一個模型全部下載下來再渲染，那樣等待的時間太慢了，但是一點一點出現，視野范圍外的“瓦片”則干脆就不下載、渲染，性能、視覺都有提高，這就是瓦片的設計優點，
傳統的二維地圖瓦片，叫做 WMTS 或 TMS，這個 "T" 就是 Tile 的意思，
現在，你只要知道，3dTiles就是把空間進行切塊，每個塊叫做 “tile”，也即瓦片，至于怎么切的——待會介紹 tileset.json 時，會隆重介紹樹結構，
瓦片只有兩種情況：葉子瓦片，非葉子瓦片，根瓦片也是非葉子瓦片，非葉子瓦片和葉子瓦片有什么區別呢？主要就是葉子瓦片不會再有孩子了（樹結構的知識哈，不懂的建議去學習資料結構中的樹），
瓦片包含什么內容呢？本篇稍微靠后再仔細了解瓦片，
現在，我們先認識一下，描述整個 3dTiles 資料集的入口檔案，也叫做三維瓦片資料集 —— tileset.json：
二、Tileset——(三維)瓦片資料集
通常，一個三維瓦片資料集（之后簡稱：一個3dtiles資料）的入口就是那個”tileset.json“，至于這個檔案的名稱可不可以改，暫時未作測驗，

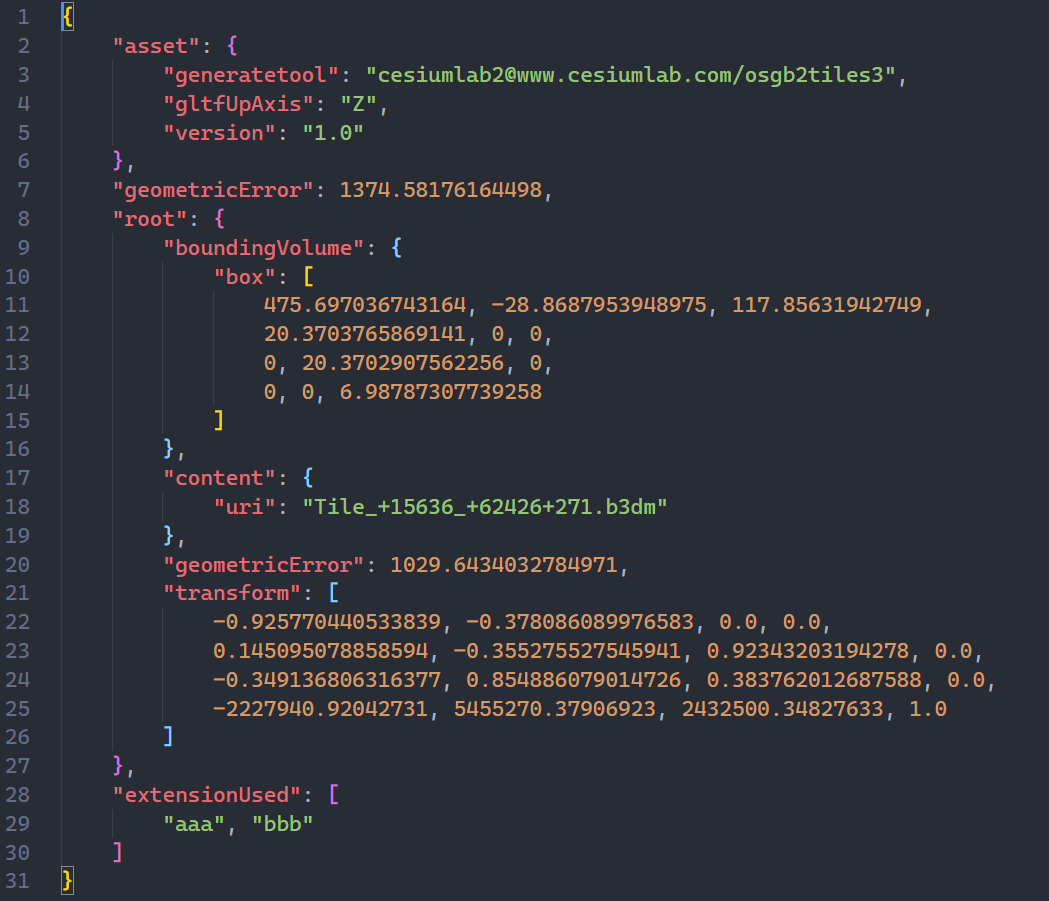

現在，我們先來研究研究 這個入口檔案記錄了哪些資訊，拿一份最簡單的 3dtiles資料來舉例，該資料只有一個根瓦片（root），根瓦片再無子瓦片，
root物件中有一個content，內有uri屬性，其就記錄了根瓦片的二進制資料檔案的URL，這個URL是個相對路徑，相對于 tileset.json 檔案，
① 頂級屬性概覽
通過上面介紹，3dTiles資料的入口檔案是一個名叫 tileset.json 的檔案，而通常來說，這個json必須存在以下幾個頂級物件：
- asset
- root
- geometricError
由于本人學識有限，目前不太清楚 geometricError 的精確含義，只知道這個數值的大小能控制 LOD 的顯示隱藏，且這個數值父級瓦片一定比子級瓦片大，
asset 物件，記錄了整個資料集的宣告和歸屬資料，類似于資料宣告，能在此寫入 version、tilesetVersion 等屬性，當然也可以像上方的例子一樣，寫入生成工具、gltf朝向等資訊，
root 物件，即這個資料集的根瓦片，每個3dTiles資料集必須有一個 root 物件，
至于 tileset.json 中其他的頂級物件，請查閱官方檔案：點我
② root瓦片及其children
樹結構對于三維空間資料的組織有很大的優勢，3dTiles在空間上允許資料集使用如下幾種樹結構：
- 四叉樹
- 八叉樹
- KD樹
- 格網結構
四叉樹允許使用傳統的均勻四叉樹，也允許使用松散四叉樹等變種（例如，允許子節點，即子瓦片允許存在空間范圍重疊），

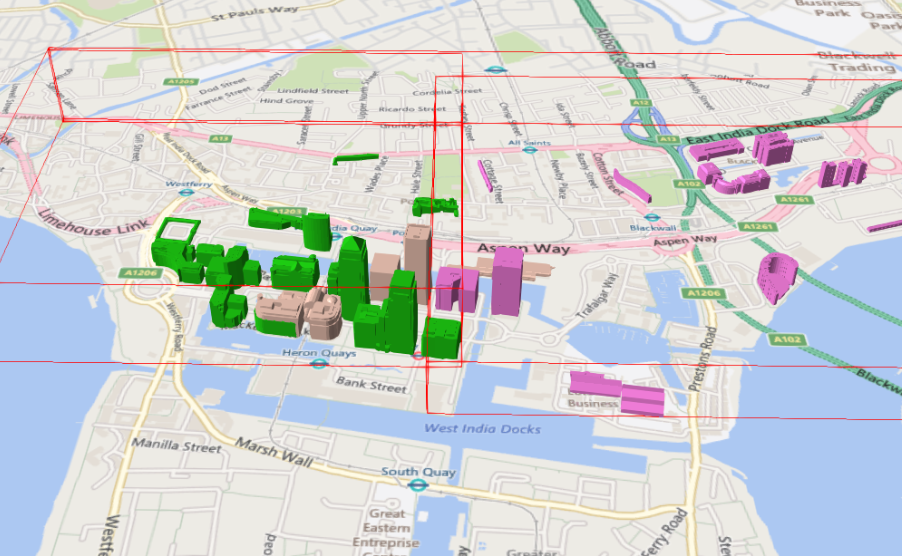

上圖為兩個子瓦片在空間上存在部分重疊，照顧到了建筑物不可能嚴格切分的特點，

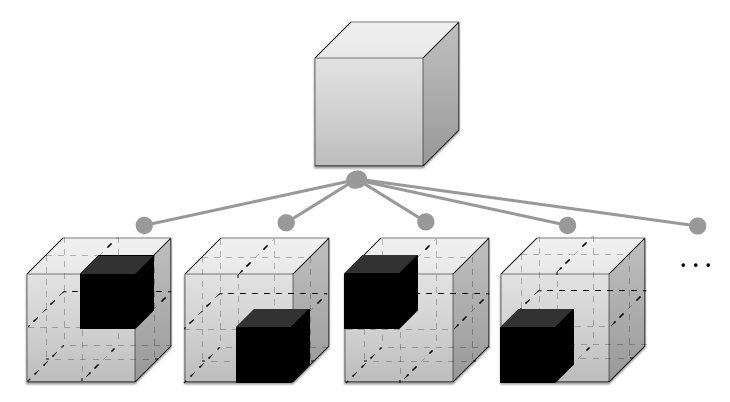

四叉樹對在高度上不太好切分的資料比較適合，而如果追求極致的空間分割和分級（例如點云資料），那么八叉樹更合適，
八叉樹也允許使用各種變種，
kd樹比較難理解，在此不作展開，這也是一種有趣的空間結構分割的資料結構，

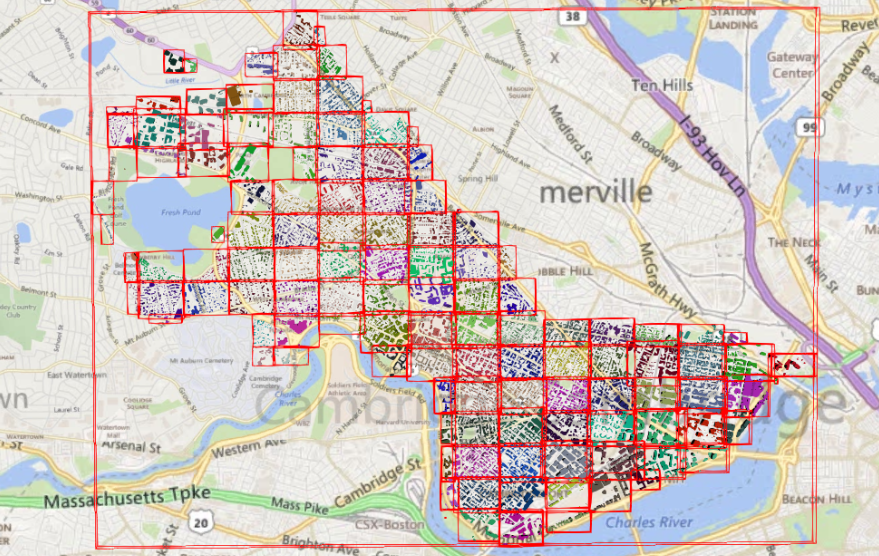

格網結構的樹允許瓦片存在多個子瓦片：
通常出現在傾斜攝影資料上，但是這會導致網路請求過多的問題，
③ 坐標系統
我們可以用簡單的兩位數、三位數：經緯度，還有一個高度來標識地球表面附近的任何一個點，經緯度的范圍不超過三位數，而用米作單位的空間直角坐標系來描繪地球，數字太大，不好記憶，
在GIS中，WGS84就是一個用經緯度來標識空間坐標的“地理坐標系，Geographic Coordinate System”，
由于歷史上對地球測量的技術不同，科學家制造了多個長半軸短半軸不太一樣的“橢球”，來模擬地球的形狀，目前，最具代表性的就是兩個以地球質心為中心的橢球體：
- WGS84橢球體
- 中國國家2000橢球體（即CGCS2000）
基于橢球體，我們允許有多種不同的坐標系定義，WGS84坐標系其實并不太嚴謹，基于WGS84橢球（長短半軸等資訊自行查詢哈），可以使用球面坐標度量，即經緯度，還有一個從質心射向橢球面上的點的“橢球高度”射線，來記錄第三維高度資料，
介紹了那么多，3dTiles其實采用的是WGS84橢球，但是并未采用經緯度記錄資料：因為相對于精細三維模型來說，經緯度不足以提供足夠精確的空間分割（要照顧圖形顯示問題），所以，同樣是那個形狀，3dTiles使用了同一個WGS84橢球，但是更方便計算的坐標：空間直角坐標，
用經緯度記錄資料的WGS84坐標系，WKID是4326，用地心為坐標原點的空間直角坐標來記錄資料的坐標系，WKID是4979.
3dTiles 用的就是4979坐標系，
三、Tile——構成3dtiles的成員：瓦片

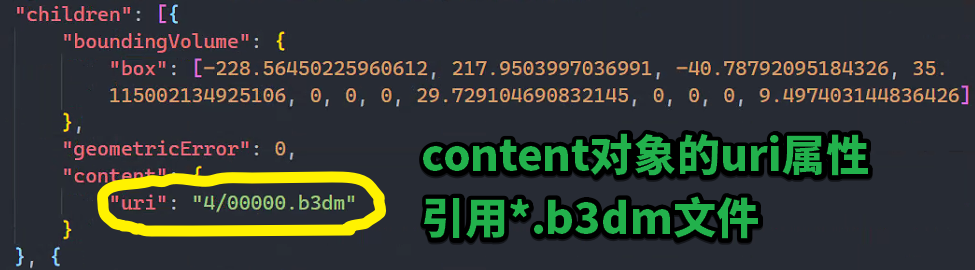

通常，瓦片物件會參考一個二進制的瓦片資料檔案（也有例外，往下拉一點會說）：
在1.0 版本的規范中，瓦片所參考的二進制的瓦片資料檔案，有四種型別：
| 型別 | 英文名稱 | 檔案后綴名 |
|---|---|---|
| 批量三維模型 | Batch 3D Model | b3dm |
| 實體三維模型 | Instance 3D Model | i3dm |
| 點云 | PointCloud | pnts |
| 復合模型 | Component | cmpt |

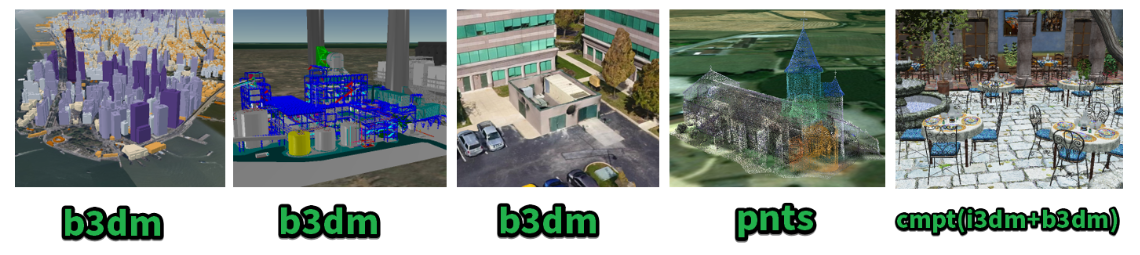

這些不同的瓦片對應了些什么資料呢？本篇只貼一張各種資料型別的截圖和資訊對比表：
| 瓦片型別 | 對應實際資料 |
|---|---|
| b3dm | 傳統三維建模資料、BIM資料、傾斜攝影資料 |
| i3dm | 一個模型多次渲染的資料，燈塔、樹木、椅子等 |
| pnts | 點云資料 |
| cmpt | 前三種資料的復合（允許一個cmpt檔案內嵌多個其他型別的瓦片） |
關于這些二進制瓦片資料檔案的資料結構如何，下一篇開始會詳細展開，
現在，我們關注一下，瓦片物件的職能，也就是，它記錄了啥資訊：

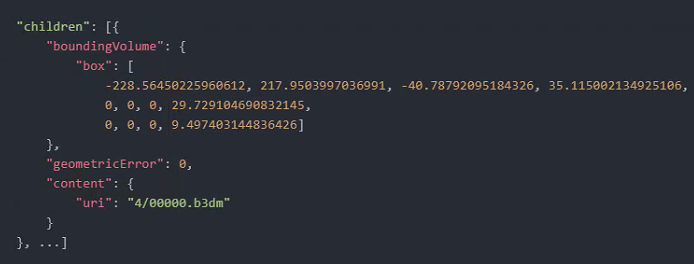

這是一個children下的第一個瓦片，觀察不難得知，與root瓦片其實在屬性上長得一模一樣，
瓦片物件都有如下屬性：
- boundingVolume：空間范圍框，允許有box、sphere、region三種范圍框，但是只能定義一種
- geometricError：幾何誤差
- content：瓦片內容，uri屬性參考二進制瓦片資料檔案，
- 其他屬性：viewerRequestVolume、transform
沒錯，瓦片物件記錄的就是瓦片的元資料，真正瓦片的本體資料在content所參考的二進制檔案中，
瓦片還可以再參考 3dTiles 資料集！
我一再強調3dTiles十分靈活，
Tile不僅僅可以在其uri屬性中參考 諸如 .b3dm、.i3dm、.pnts等二進制瓦片資料檔案，還可以再參考一個 3dTiles！

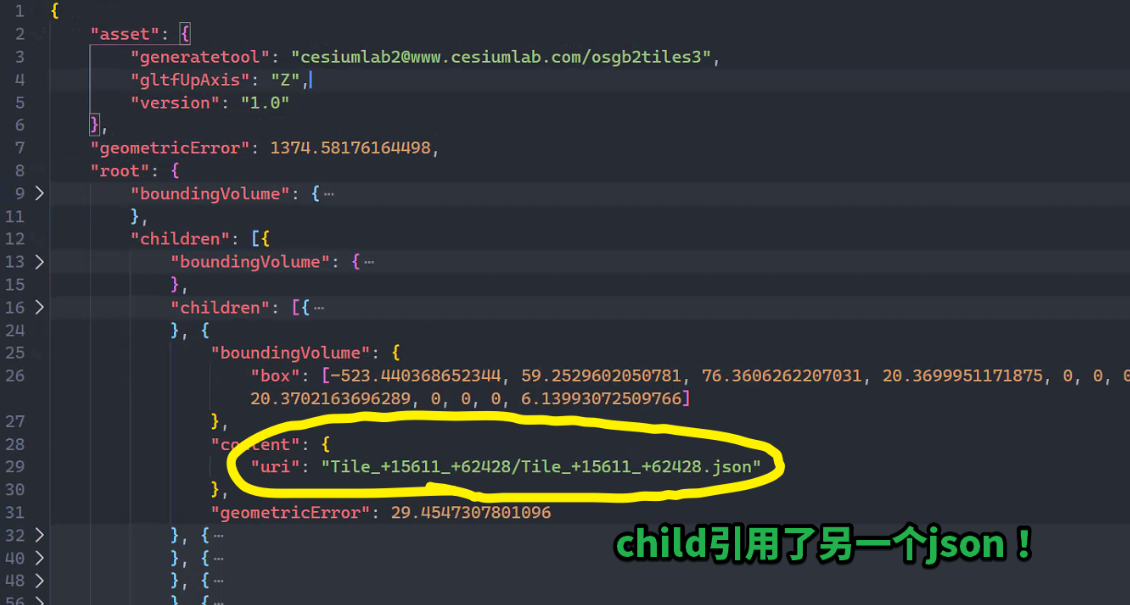

這是一份從osgb傾斜攝影資料轉換而來的3dtiles資料，清晰可見在root瓦片的第一個child瓦片中，參考了另外一個json檔案，這證明了兩件事：
- 3dTiles的檔案名可以不是tileset.json
- 3dTiles允許套娃
原則上，只要被參考的子一級3dtiles 不回圈參考父級3dtiles，那么就OK（規范如是說），
它真的很靈活！
下一節將展示二進制瓦片檔案中的至關重要的一部分：兩大資料表，
