pnts，即 Points，點云的意思，

las、xyz資料等均可，

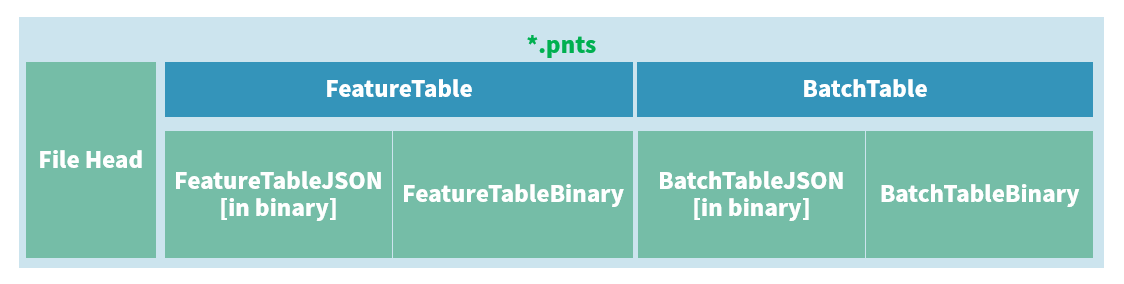

瓦片檔案二進制布局（檔案結構）

pnts不存在gltf模型，故結構如下：

1. 檔案頭：28byte

與b3dm是一樣的，

2. 要素表

在 b3dm 篇，有介紹到要素表存在 全域屬性 和 要素屬性，在 pnts 和上篇 i3dm 中，這對概念會解釋得很透徹，

① 要素表的全域屬性

第一第二個能與 b3dm 中的 BATCH_LENGTH 和 RTC_CENTER 類比來理解，就不解釋了，

第3、4個與 i3dm 是一致的，

第5個即每個點的默認顏色，默認是灰色，

最后一個很有意思，和 b3dm 里的“重合”了，它的意義是：點云瓦片中這么多點是可以劃分的，每一類叫做 BATCH，

例如對一棟建筑進行點云掃射，那么墻體的所有的點可以歸屬為 墻體BATCH，窗戶的所有點可以歸屬為 窗戶BATCH，

BATCH_LENGTH 指示了當前pnts瓦片的點被劃分成了多少個類別，

a. pnts瓦片中顏色的優先級

RGBA>RGB>RGB565>CONSTANT_RGBA，其中，CONSTANT_RGBA 是全域的，前三個是點要素屬性里的，

當然，還可以使用 3dTiles 的 style 來改變樣式，

b. 量化空間范圍體

這個詞兒是我自己意譯的，

通常點云資料只留其“形”，而具體每個點的坐標可以不那么精確，因為存盤高精度的點坐標，是十分消耗空間的，默認每個點使用逐要素屬性 POSITION 來記錄每個點的坐標，坐標值型別是 FLOAT，即 4位元組，假如使用量化坐標，每個坐標值使用 UInt16 型別，即 2位元組，那么坐標資訊就能壓縮一倍！

具體什么是 量化空間范圍體，我認為在上一篇 i3dm 中已經解釋得很清楚了：

只不過，在點云瓦片中，POSITION 代表的不再是 instance 的坐標，而是點坐標，

看到這，是否能理解“要素表的全域屬性是對于整個瓦片檔案而言”這句話了呢？

② 要素表的(逐)要素屬性

其實，我覺得在點云中叫 點屬性 更好，

其中，第一和第二個與 i3dm 中的定義一致，

第三~第五個是顏色資訊，在第①小節中的a部分講了，

第六、七與 i3dm 中的類似，

第八個與 i3dm 中的定義完全一致，

③ 要素表的JSON

上述所有屬性全部會記錄在要素表的 JSON 中，對于 全域屬性，其值記錄在 JSON 中，

對于其要素屬性，因為點云中的點數量會非常巨大，寫在JSON中體積會變大，所以使用 JSON參考要素表二進制資料體 的形式，

下列是一個要素表的JSON：

{
    POINTS_LENGTH : 4, // 意味著有4個點
    POSITION : {
        byteOffset : 0 // 意味著從ftBinary的第0個byte開始讀取
    }
}

這個要素表的釋義與 i3dm 中的示例一樣，只不過從 INSTANCES_LENGTH 變成了 POINTS_LENGTH，

④ 要素表體

要素表JSON中參考的二進制資料均順次記錄在此，一般為要素屬性（點屬性），

3. 批量表

批量表與b3dm的差不多，如果在 pnts 的要素表和批量表中存盤了 BATCH_LENGTH 資訊，那每個 BATCH 的屬性就存于此，

但是與 b3dm、i3dm 略有不同的是，如果要素表JSON中沒有 BATCH_ID 的定義，但是批量表中卻存在與點的數量 POINTS_LENGTH 一樣長的屬性陣列，那么說明該點云瓦片的每一個點都有屬性，

結構參考 b3dm 篇章，

4. 要素表與批量表舉例說明

此部分參考官方檔案，

① 只有點坐標

const featureTableJSON = {
    POINTS_LENGTH : 4, // 意味著有4個點
    POSITION : {
        byteOffset : 0 // 意味著從ftBinary的第0個byte開始讀取
    }
}

const featureTableBinary = new Buffer(new Float32Array([
    0.0, 0.0, 0.0,
    1.0, 0.0, 0.0,
    0.0, 0.0, 1.0,
    1.0, 0.0, 1.0
]).buffer)

這個例子只記錄了4個點，

② 相對坐標與顏色資訊

const featureTableJSON = {
    POINTS_LENGTH : 4, // 意味著有4個點
    RTC_CENTER : [1215013.8, -4736316.7, 4081608.4], // 意味著相對于這個點
    POSITION : {
        byteOffset : 0 // 意味著從ftBinary的第0個byte開始讀取
    },
    RGB : {
        byteOffset : 48 // 顏色值意味著從ftBinary的第48個byte讀取，緊接在POSITION后
    }
}

const positionBinary = new Buffer(new Float32Array([
    0.0, 0.0, 0.0,
    1.0, 0.0, 0.0,
    0.0, 0.0, 1.0,
    1.0, 0.0, 1.0
]).buffer) // 一共12*4byte = 48byte

const colorBinary = new Buffer(new Uint8Array([
    255, 0, 0,
    0, 255, 0,
    0, 0, 255,
    255, 255, 0,
]).buffer) // 一共12*1byte = 12byte

// ftBinary一共48+12=60byte
const featureTableBinary = Buffer.concat([positionBinary, colorBinary])

這個例子有4個點，是相對于中心定位的點，顏色依次為：紅綠藍黃，

③ 量化坐標與八進制編碼法向量

const featureTableJSON = {
    POINTS_LENGTH : 4, // 意味著有4個點
    QUANTIZED_VOLUME_OFFSET : [-250.0, 0.0, -250.0], // 意味著偏移基坐標是 (-250, 0, -250)
    QUANTIZED_VOLUME_SCALE : [500.0, 0.0, 500.0], // 意味著x和z方向的縮放比是500
    POSITION_QUANTIZED : {
        byteOffset : 0 // 意味著量化坐標的資料存在ftBinary的第0個位元組往后
    },
    NORMAL_OCT16P : {
        byteOffset : 24 // 意味著量化坐標頂點法線的資料存在ftBinary的第24個位元組往后
    }
}

const positionQuantizedBinary = new Buffer(new Uint16Array([
    0, 0, 0,
    65535, 0, 0,
    0, 0, 65535,
    65535, 0, 65535
]).buffer) // 一共12*2byte=24byte，Uint16=16bit=2byte

const normalOct16PBinary = new Buffer(new Uint8Array([
    128, 255,
    128, 255,
    128, 255,
    128, 255
]).buffer) // 一共8*1=8byte，Uint8=8bit=1byte

const featureTableBinary = Buffer.concat([positionQuantizedBinary, normalOct16PBinary])

這個例子中，有4個點，每個點的法向量都是八進制編碼的\([0.0, 1.0, 0.0]\)，它們將被放置在x和z方向上.

④ 點資料分類（BATCH）

const featureTableJSON = {
    POINTS_LENGTH : 4, // 意味著有4個點
    BATCH_LENGTH : 2, // 意味著4個點分成了2類（批、batch）
    POSITION : {
        byteOffset : 0 // 意味著POSITION將存盤在ftBinary的第 0 byte之后
    },
    BATCH_ID : {
        byteOffset : 48, // 意味著BATCH_ID的值將從ftBinary的第 48 byte之后
        componentType : "UNSIGNED_BYTE" // 意味著BATCH_ID的值型別是無符號位元組數
    }
}

const positionBinary = new Buffer(new Float32Array([
    0.0, 0.0, 0.0,
    1.0, 0.0, 0.0,
    0.0, 0.0, 1.0,
    1.0, 0.0, 1.0
]).buffer) // 4個點，一共12個值，每個值4byte（Float每個數字占4byte，即32bit），一共48byte

const batchIdBinary = new Buffer(new Uint8Array([
    0,
    0,
    1,
    1
]).buffer) // 前2個的型別是0（batchId），后2個點的型別是1

const featureTableBinary = Buffer.concat([positionBinary, batchIdBinary]); // 合并

const batchTableJSON = {
    names : ['object1', 'object2']
} // 批量表JSON記錄了屬性值，有兩個，剛好對上 BATCH_LENGTH

這個例子中，前2個點的 batchId 是0，后2個點的 batchId 是1，

⑤ 每個點都有屬性

const featureTableJSON = {
    POINTS_LENGTH : 4, // 意味著有4個點
    POSITION : {
        byteOffset : 0 // 意味著從ftBinary的第0byte開始
    }
}

const featureTableBinary = new Buffer(new Float32Array([
    0.0, 0.0, 0.0,
    1.0, 0.0, 0.0,
    0.0, 0.0, 1.0,
    1.0, 0.0, 1.0
]).buffer)

const batchTableJSON = {
    names : ['point1', 'point2', 'point3', 'point4'] // 意味著這4個點都有names屬性，其值寫在這里
}

如果在 要素表中沒有 BATCH_ID 屬性的定義，并且批量表中存有屬性資料，那么這些屬性的個數必定與點的個數相同，即每個點都有屬性，

5. 位元組對齊與編碼端序

與b3dm里寫的一致，可以回看：https://www.cnblogs.com/onsummer/p/13252896.html

6. 擴展（extensions）和額外資訊（extras）

同樣，這部分內容與b3dm篇章內介紹的一致，會在后續文章內介紹，
