前情提要

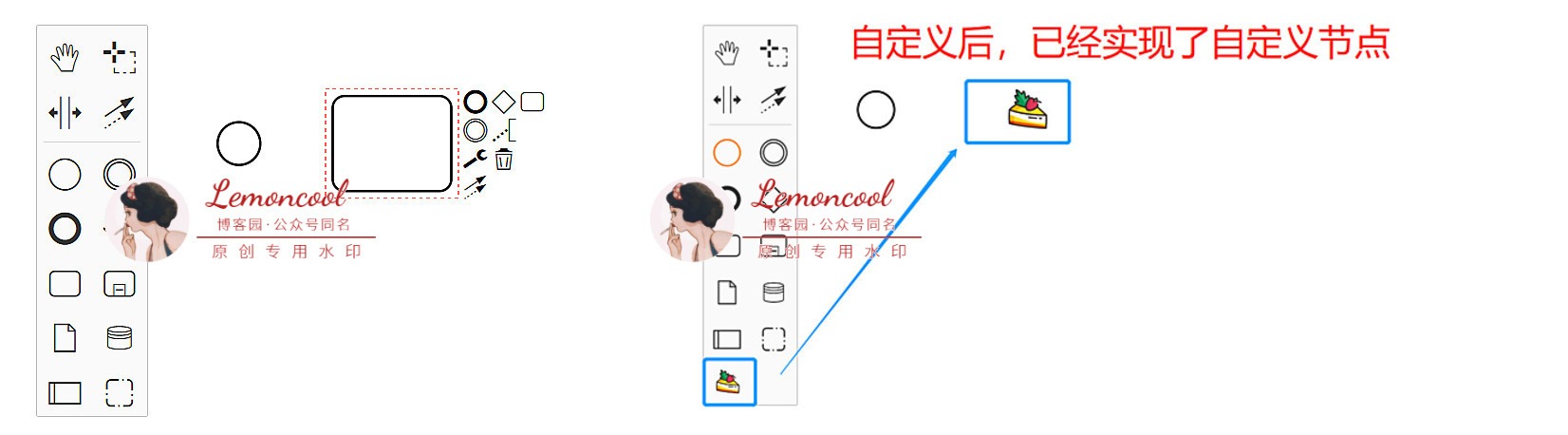

經過前四篇的學習，我們能夠實作bpmn基本繪圖、預覽、為節點加事件加顏色等效果，這一篇我們來說，如何自定義左側工具列（platter），首先看一下自定義前后效果圖對比：

我們本次要實作的目標：基于左側platter原有元素型別，創建出一個新的自定義節點，暫且叫它“草莓蛋糕”節點，型別是 bpmn:Task, 樣式我們自己找一個好看的小草莓蛋糕圖案，所以，開動吧~首先新建一個“customPalette”檔案夾，里面放我們今天所有自定義的檔案，

步驟1：建立platter類函式，命名為CustomPalette.js

export default class CustomPalette {
  constructor(create, elementFactory, palette) {
    this.create = create;
    this.elementFactory = elementFactory;
    palette.registerProvider(this);
  }


  // 這個是繪制palette的核心，函式名不要變
  getPaletteEntries() {
    const elementFactory = this.elementFactory;
    const create = this.create;

    function dragEventFactory(type) {
      return function (event) {
        const taskShape = elementFactory.create('shape', {
          type: type
        });
        create.start(event, taskShape);
      };
    }

    return {
      'create.cake': {
        title: '我是自定義節點-草莓蛋糕',    // 滑鼠懸浮到節點上顯示的文字
        className: 'icon-custom bpmn-icon-cake',   // 樣式名
        action: {      // 操作該節點時會觸發的事件，此時只注冊一個拖動事件即可，否則拖動時沒有效果
          dragstart: dragEventFactory('bpmn:Task')
        }
      }
    };
  }
}
CustomPalette.$inject = [
  'create',
  'elementFactory',
  'palette'
];

View Code

此時，我們已經注冊好了一個名稱為“create.cake”的節點，拖動它時，畫布中會出現一個"bpmn:Task"型別的節點，此時需要將該檔案匯出并在頁面中引入，否則沒有效果，

步驟2：在CustomPalette.js同級，建立一個index.js檔案將其匯出

import CustomPalette from './CustomPalette';
export default {
  __init__: ['customPalette']
  customPalette: ['type', CustomPalette],
};

步驟3：頁面中（index.vue）引入index.js

import customModule from './customPalette';
export default {
  mounted() {
    this.containerEl = document.getElementById('container');
    this.bpmnModeler = new BpmnModeler({
       additionalModules: [ customModule ]
    });
}

步驟4：為節點定義樣式

新建一個customPalette.scss檔案，在該檔案同級放一張“cake.png”的圖片，作為節點的背景圖寫入，背景圖引入的話，貌似只支持.png格式，親測：jpg報錯

.bpmn-icon-cake {
  background-image: url('./cake.png');
}

.icon-custom {
  background-size: 65%;
  background-repeat: no-repeat;
  background-position: center center;
}

并且在main.js中引入，注意，一定要在main.js中全域引入，否則不生效，

import 'customPalette/customPalette.scss';

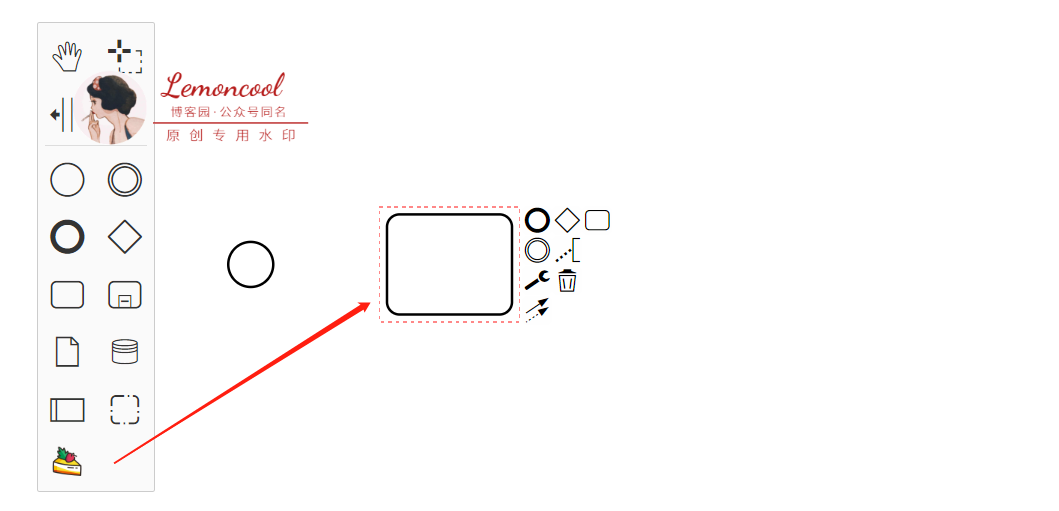

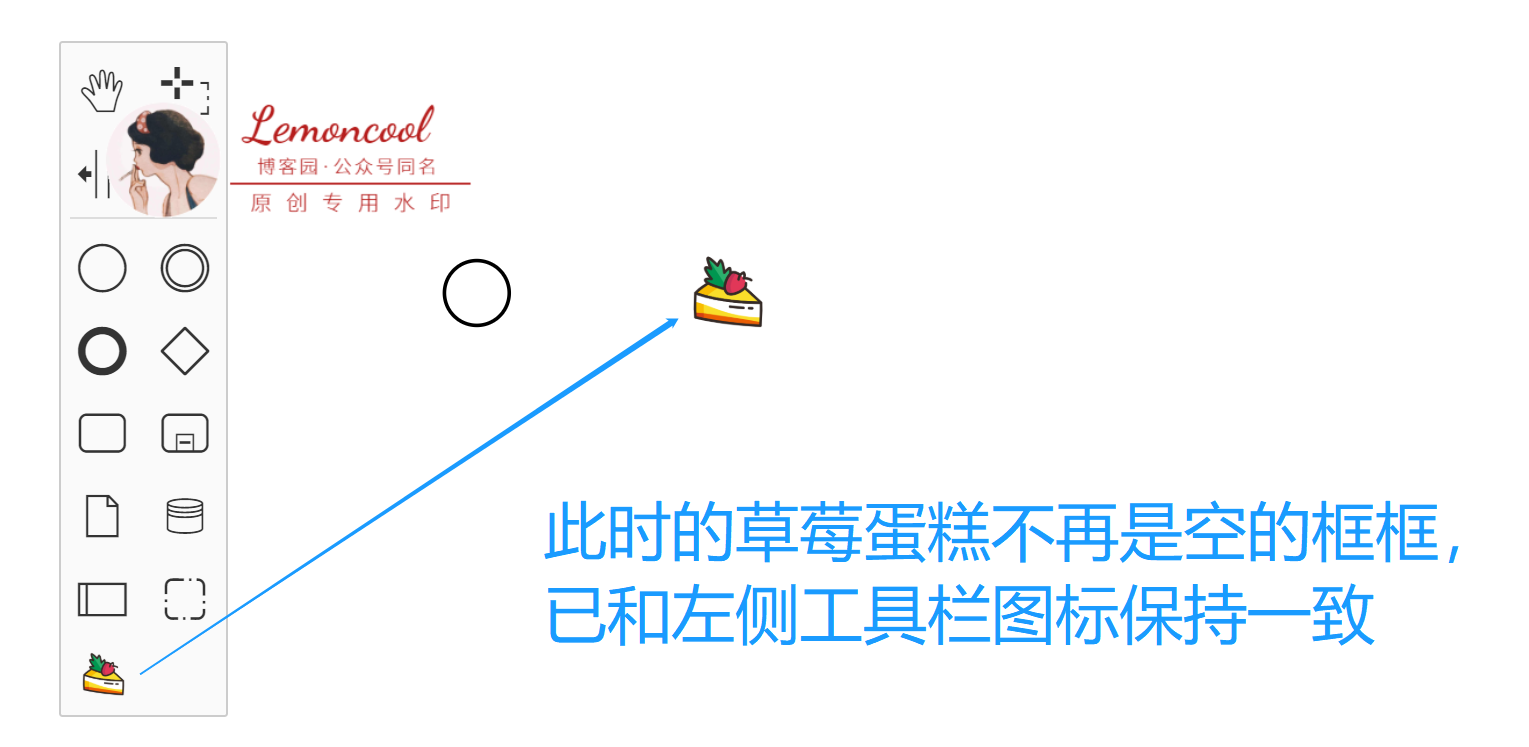

此時，我們便可以在左側工具列中看到自定義的“草莓蛋糕”節點了，但是此時拖動該節點，右側只會產生一個“bpmn:Task”的節點，只有一個框框，

我們希望的是，拖動后畫布中也顯示自定義圖示，所以我們進行下一步：自定義渲染

步驟5：畫布渲染自定義節點

此時需要我們新建一個 CustomRenderer.js檔案，作用：自定義 renderer，因為我們是在bpmn原有的元素“bpmn:Task”基礎上進行修改，所以我們需要對將BaseRenderer進行繼承，

import BaseRenderer from 'diagram-js/lib/draw/BaseRenderer'; // 引入默認的renderer

const HIGH_PRIORITY = 1500; // 最高優先級

export default class CustomRenderer extends BaseRenderer {
  // 繼承BaseRenderer
  constructor(eventBus, bpmnRenderer) {
    super(eventBus, HIGH_PRIORITY);
    this.bpmnRenderer = bpmnRenderer;
  }

  canRender(element) {
    return !element.labelTarget;
  }

  drawShape(parentNode, element) {
    const shape = this.bpmnRenderer.drawShape(parentNode, element);
    return shape;
  }

  getShapePath(shape) {
    return this.bpmnRenderer.getShapePath(shape);
  }
}

CustomRenderer.$inject = ['eventBus', 'bpmnRenderer'];

View Code

此時， CustomRenderer.js檔案大概結構完成了，注意：HIGH_PRIORITY變數和canRender不可以刪掉，否則會有問題，重頭戲是里面的drawShape函式，

步驟6：書寫drawShape函式

我們在CustomRenderer.js同級建立一個util檔案，記錄自定義型別節點的一些屬性，

import cake from './cake.png';

// 自定義元素的型別，此時我們只需要自定義一種節點，所以陣列只有一個元素
const customElements = ['bpmn:Task'];
const customConfig = {
  // 自定義元素的配置
  cake: {
    url: cake,
    attr: {x: 0, y: 0, width: 50, height: 50}
  }
};

export {customElements, customConfig};

現在我們來書寫drawShape函式

import { customElements, customConfig } from './util';
import { append as svgAppend, create as svgCreate } from 'tiny-svg';
...
drawShape(parentNode, element) {
  const type = element.type; // 獲取到型別
  // 所有節點都會走這個函式，所以此時只限制，需要自定義的才去自定義，否則仍顯示bpmn默認圖示
  if (customElements.includes(type)) {
    const {url, attr} = customConfig['cake'];
    const customIcon = svgCreate('image', {...attr, href: url});
    element['width'] = attr.width;
    element['height'] = attr.height;
    svgAppend(parentNode, customIcon);
    return customIcon;
  }
  const shape = this.bpmnRenderer.drawShape(parentNode, element);
  return shape;
}

步驟7: 匯出并使用CustomRenderer

修改之前匯出CustomPalette的 index.js檔案

import CustomPalette from './CustomPalette';
import CustomRenderer from './CustomRenderer';

export default {
  __init__: ['customPalette', 'customRenderer'],
  customPalette: ['type', CustomPalette],
  customRenderer: ['type', CustomRenderer]
};

注意：此時__init__內的屬性名都不可以改，不要問為什么，因為改了報錯，

步驟3中已經將該index.js引入到了頁面中，此時無需再次引入，此時我們來看看效果，

后續

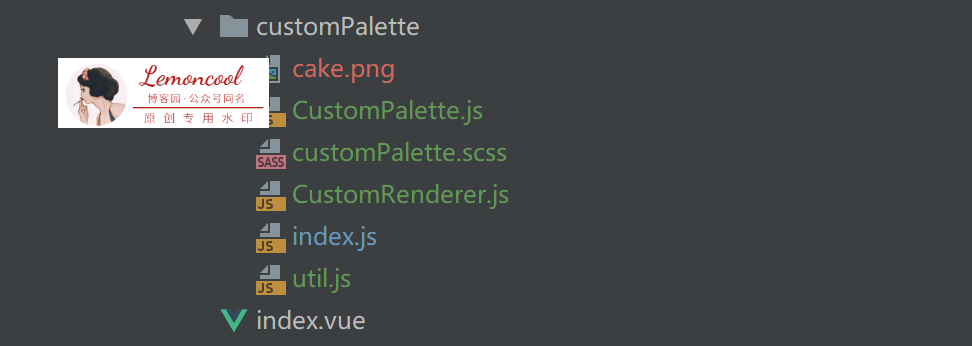

專案目錄：index.vue是畫布主頁面，同級customPalette檔案夾下共有6個檔案，結構如下：

各個檔案的代碼片段在文中已經展示過了，按照步驟寫下來應該是沒問題的，想傳原始碼上來，但是檔案夾不知道怎么上傳到博客，如想獲取完整原始碼或有問題，可以公眾號聯系我，掃下面二維碼或公眾號搜“前端便利貼”，即可獲取~
