使用libjpeg-turbo進行圖片壓縮

1. JEPG 是什么?

相信有一部分使用 iPhone 手機用微信發送圖片的時候，明明圖片大小只有 1M ，但清晰度比 Android 手機 5 M 圖片大小的還要清晰，那么這是為什么呢 ？，

當時谷歌開發 Android 的時候，考慮了大部分手機的配置并沒有那么高，所以對圖片處理使用的是 Skia，當然這個庫的底層還是用的 jpeg 圖片壓縮處理，但是為了能夠適配低端的手機（這里的低端是指以前的硬體配置不高的手機，CPU 和記憶體在手機上都非常吃緊，性能差），由于哈夫曼演算法比較吃 CPU 并且編解碼慢，被迫用了其他的演算法，所以 Skia 在進行圖片處理在低版本中并沒有開啟哈弗曼演算法，

那么，JEPG 到底是什么？JEPG (全稱是 Joint Photographic Experts Group) 是一種常見的一種影像格式，為什么我在這里會提到 JEPG 呢？是因為開源了一個 C/C++ 庫底層是基于哈夫曼演算法對圖片的壓縮 (libjpeg)，下面我們就來著重了解下 libjpeg 這個庫

2. libjpeg 簡介

libjpeg-turbo 是一個 JPEG 影像編解碼器，它使用 SIMD 指令（MMX，SSE2，AVX2，NEON，AltiVec）來加速 x86，x86-64，ARM 和 PowerPC 系統上的基線 JPEG 壓縮和解壓縮，以及漸進式JPEG 壓縮 x86 和 x86-64 系統，在這樣的系統上，libjpeg-turbo 的速度通常是 libjpeg 的 2 - 6 倍，其他條件相同，在其他型別的系統上，憑借其高度優化的霍夫曼編碼例程，libjpeg-turbo 仍然可以大大超過 libjpeg，在許多情況下，libjpeg-turbo 的性能可與專有的高速 JPEG 編解碼器相媲美， libjpeg-turbo 實作了傳統的 libjpeg API 以及功能較弱但更直接的 TurboJPEG API ， libjpeg-turbo 還具有色彩空間擴展，允許它從/解壓縮到32位和大端像素緩沖區（RGBX，XBGR等），以及功能齊全的 Java 介面， libjpeg-turbo 最扯訓于 libjpeg / SIMD，這是由 Miyasaka Masaru 開發的 libjpeg v6b 的 MMX 加速衍生物， TigerVNC 和 VirtualGL 專案在 2009 年對編解碼器進行了大量增強，并且在2010年初，libjpeg-turbo 分拆成一個獨立專案，目標是為更廣泛的用戶提供高速 JPEG壓縮/解壓縮技術，開發人員，

3.編譯libjpeg-turbo

3.1 編譯環境

Linux/Ubuntu/Centis都行，在windows環境下可以安裝虛擬機或者購買一個云主機，作者在阿里云購買的一個Ubuntu主機，

3.2 準備作業

libjpeg: libjepg 2.0.5

cmake: cmake-3.18.2-Linux-x86_64.tar.gz

在~/.bashrc中添加cmake的環境變數，代碼如下：

export PATH=/home/study/cmake-3.18.2/bin:$PATH

然后運行 source ~/.bashrc

ndk: android-ndk-r21c

[編譯參考])(https://github.com/libjpeg-turbo/libjpeg-turbo/blob/master/BUILDING.md)

3.3 撰寫編譯腳本

進入到libjpeg-turbo目錄，生成shell腳本，代碼如下：

#!/bin/bash

# 原始碼目錄
MY_SOURCE_DIR=/home/study/libjpeg-turbo-2.0.5

NDK_PATH=/home/study/android-ndk-r21b
TOOLCHAIN=clang
ANDROID_VERSION=21


build_bin() {
    echo "-------------------star build $1-------------------------"
    ANDROID_ARCH_ABI=$1    # armeabi-v7a

    # 最終編譯的安裝目錄
    PREFIX=${MY_SOURCE_DIR}/android/${ANDROID_ARCH_ABI}/
    HOST=$2

    cmake -G"Unix Makefiles" \
	  -DANDROID_ABI=$ANDROID_ARCH_ABI \
	  -DANDROID_ARM_MODE=arm \
	  -DANDROID_PLATFORM=android-${ANDROID_VERSION} \
	  -DANDROID_TOOLCHAIN=${TOOLCHAIN} \
	  -DCMAKE_ASM_FLAGS="--target=${HOST}${ANDROID_VERSION}" \
      -DCMAKE_TOOLCHAIN_FILE=${NDK_PATH}/build/cmake/android.toolchain.cmake \
      -DCMAKE_INSTALL_PREFIX=${PREFIX}

    make clean
    make
    make install


    echo "-------------------$1 build end-------------------------"
}



#build armeabi-v7a
build_bin armeabi-v7a arm-linux-androideabi

修改權限 sudo chmod +x build.sh，然后再執行./build.sh，編譯完成之后會生成如下目錄：

4. 在android使用libjpeg-turbo

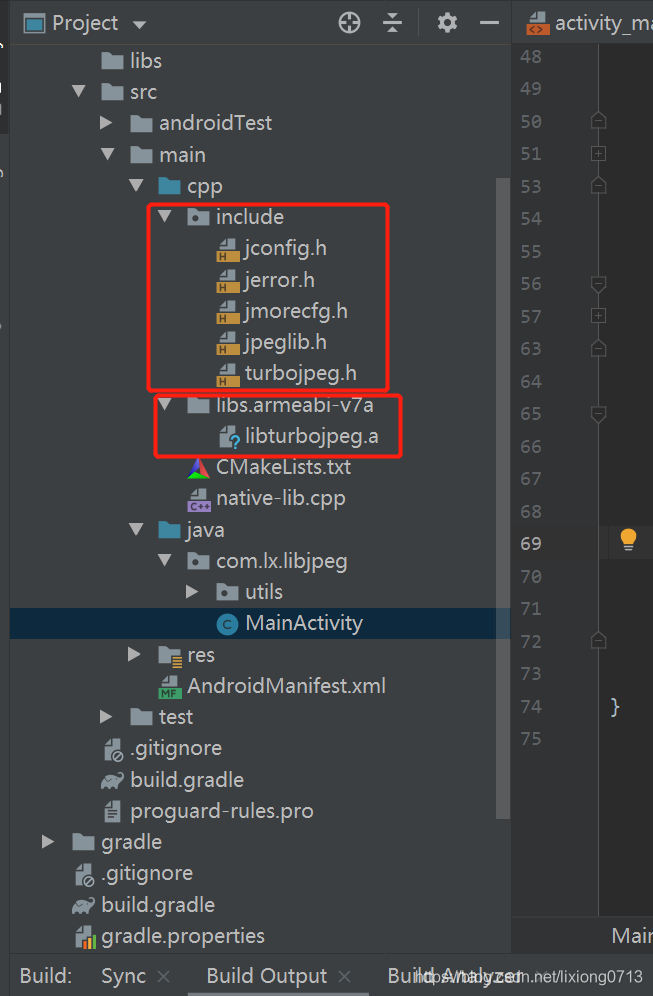

1. 在 Android Studio 中創建一個專案，然后添加編譯好的libjpeg-turbo檔案，專案目錄結構如下：

2. 然后配置CMakeLists.txt，代碼如下：

cmake_minimum_required(VERSION 3.4.1)

# 引入頭檔案
include_directories(${CMAKE_SOURCE_DIR}/include)
# 設定靜態庫路徑
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -L${CMAKE_SOURCE_DIR}/libs/${CMAKE_ANDROID_ARCH_ABI}")

add_library(
        native-lib
        SHARED
        native-lib.cpp)


find_library(
        log-lib
        log)

target_link_libraries(
        native-lib
        turbojpeg
        ${log-lib})

3. jni代碼如下：

#include <jni.h>
#include <string>
#include <jpeglib.h>
#include <android/bitmap.h>


void write_jpeg_file(uint8_t *temp, int w, int h, jint q, const char *path) {
    // 1. 創建jpeg壓縮物件
    jpeg_compress_struct jcs;
    // 錯誤回呼
    jpeg_error_mgr errorMgr;
    jcs.err = jpeg_std_error(&errorMgr);
    // 創建壓縮物件
    jpeg_create_compress(&jcs);

    // 2. 指定存盤檔案
    FILE *file = fopen(path, "wb");
    jpeg_stdio_dest(&jcs, file);

    // 3. 設定壓縮引數
    jcs.image_width = w;
    jcs.image_height = h;
    // bgr
    jcs.input_components = 3;
    jcs.in_color_space = JCS_RGB;
    jpeg_set_defaults(&jcs);
    // 開啟哈夫曼功能
    jcs.optimize_coding = true;
    jpeg_set_quality(&jcs, q, 1);

    // 4. 開始壓縮
    jpeg_start_compress(&jcs, 1);

    // 5. 回圈寫入每一行資料
    int row_stride = w * 3;
    JSAMPROW row[1];
    while (jcs.next_scanline < jcs.image_height) {
        // 取出一行資料
        uint8_t *pixels = temp + jcs.next_scanline * row_stride;
        row[0] = pixels;
        jpeg_write_scanlines(&jcs, row, 1);
    }

    // 6 壓縮完成
    jpeg_finish_compress(&jcs);

    // 7 釋放記憶體
    fclose(file);
    jpeg_destroy_compress(&jcs);
}

extern "C"
JNIEXPORT void JNICALL
Java_com_lx_libjpeg_utils_ImageCompressUtils_native_1compress(JNIEnv *env, jobject thiz,
                                                              jobject bitmap, jint q,
                                                              jstring path) {
    // TODO: implement native_compress()

    const char *jni_path = env->GetStringUTFChars(path, 0);
    // 從bitmap中獲取argb資料
    // 創建AndroidBitmapInfo物件
    AndroidBitmapInfo info;
    // 獲取bitmap中的資訊
    AndroidBitmap_getInfo(env, bitmap, &info);
    // 得到圖片中的像素資訊
    uint8_t *pixels;
    AndroidBitmap_lockPixels(env, bitmap, (void **) &pixels);
    // jpeg argb中去掉他的a ===》 grg
    int w = info.width;
    int h = info.height;
    int color;
    // 申請一塊記憶體用來存盤rgb資訊
    uint8_t *data = (uint8_t *) malloc(w * h * 3);
    memset(data, 0, w * h * 3);
    uint8_t *temp = data;
    uint8_t r, g, b;
    // 回圈取出圖片的每一個像素
    for (int i = 0; i < h; ++i) {
        for (int j = 0; j < w; ++j) {
            color = *(int *) pixels;
            // 取出rgb
            r = (color >> 16) & 0xFF;
            g = (color >> 8) & 0xFF;
            b = color & 0xFF;
            // 存放 以前的主流格式jpeg bgr
            *data = b;
            *(data + 1) = g;
            *(data + 2) = r;
            data += 3;
            // 指標跳過4個位元組
            pixels += 4;
        }
    }

    // 把得到的新的圖片的資訊存放入一個新檔案中
    write_jpeg_file(temp, w, h, q, jni_path);

    // 釋放記憶體
    free(temp);
    AndroidBitmap_unlockPixels(env, bitmap);
    env->ReleaseStringUTFChars(path, jni_path);

}

4. 測驗

 public void compress() {
        File input = new File("storage/emulated/0/original.jpg");
        Bitmap inputBitmap = BitmapFactory.decodeFile(input.getAbsolutePath());
        originalImage.setImageBitmap(inputBitmap);
        imageCompressUtils.compress(inputBitmap, 30, "storage/emulated/0/original_1.jpg");
        Toast.makeText(this, "執行完成", Toast.LENGTH_SHORT).show();
        compressImage.setImageBitmap(BitmapFactory.decodeFile("storage/emulated/0/original_1.jpg"));
    }

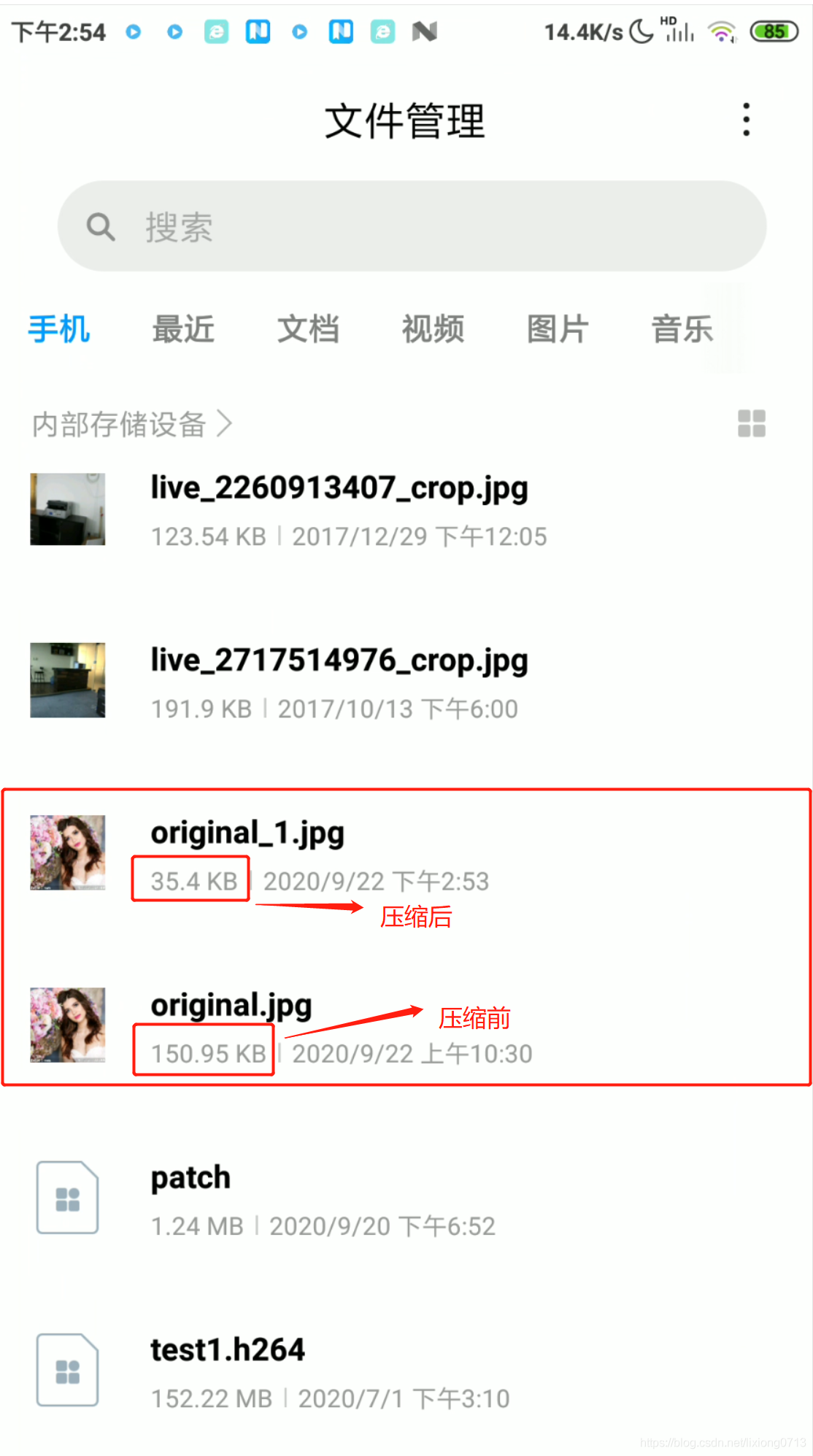

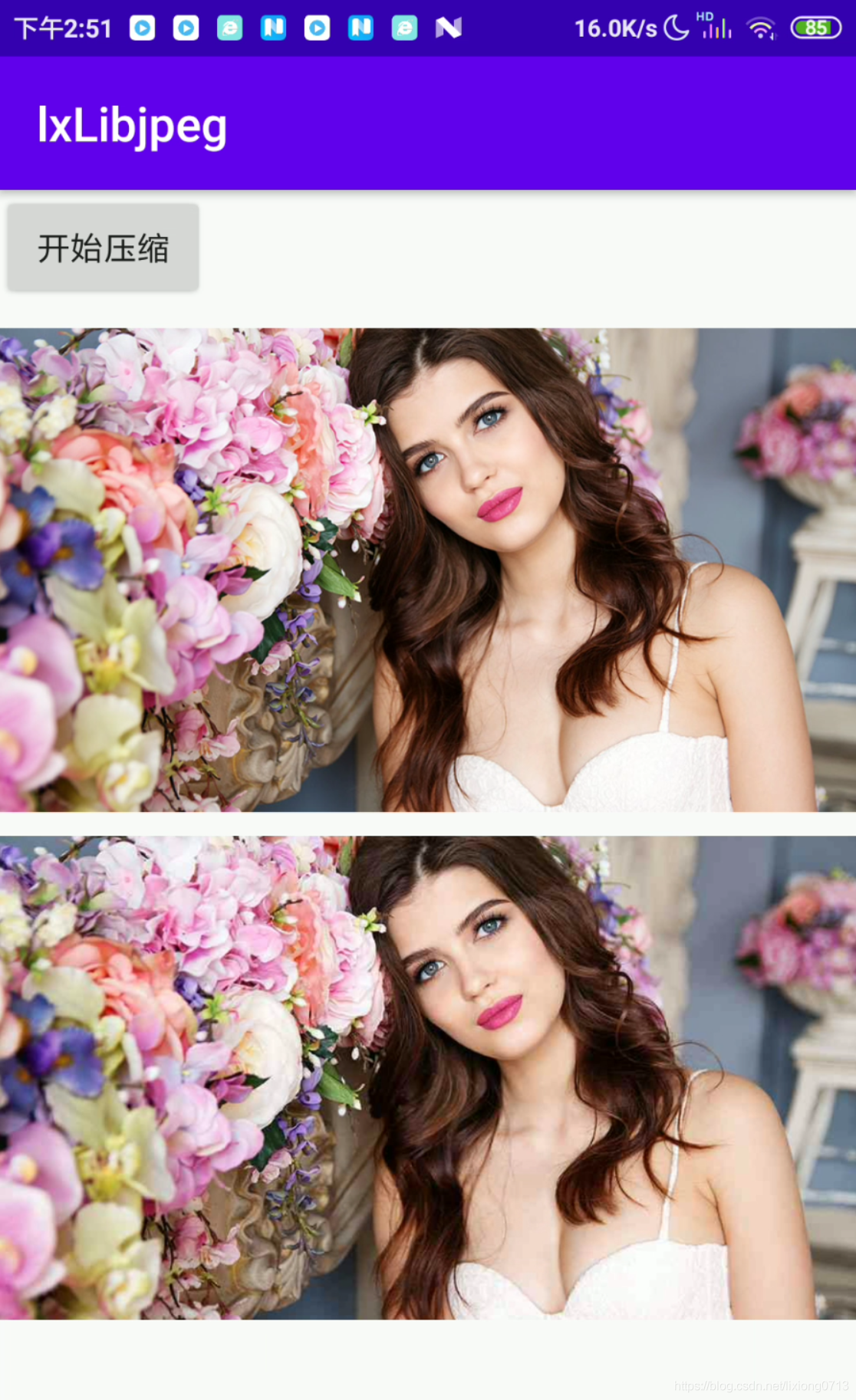

5. 運行結果如下

壓縮效果: 壓縮質量在 20 的時候用壓縮出來的質量也還是挺好了，但是建議壓縮質量在 30 -50 之間，

壓縮率: 大約壓縮后的圖片大小是原圖的縮小 5 倍的樣子，
