 人生第一篇博客，水平不好，請大家勿吐槽！
 今天為大家推薦幾款國內主流的圖形化編程軟體，這些軟體部分適用于8歲以上，部分適用于12歲以上
  一、圖形化軟體介紹
  （1）軟體一：Scratch
    Scratch是麻省理工學院媒體實驗室開發的一款圖形化開發工具，代碼開源，早期主要用于電腦影片編輯，面向小朋友群體，通過滑鼠拖拽的形式放置各種角色及腳本指令，腳本指令通過搭積木的形態提供給小朋友使用，界面直觀好用，Scratch的影片和腳本編輯實時回應，用戶可隨時點擊相應指令與影片進行互動，使用門檻很低，

圖形化編程軟體推薦二: Mind+
（2）軟體二：Mind+
Mind+是一款擁有自主知識產權的國產青少年編程軟體，由上海智位機器人(DFRobot)維護，有中文社區支持，除了支持arduino，還支持micro:bit等其他的開源硬體，只需要拖動圖形化程式塊即可完成編程，還可以使用python/c/c++等高級編程語言，Mind+是一款特別的圖形化開發工具，這個軟體采用C++和Qt開發，界面精致，相對其他拼接指令式的編程軟體，確實有一些新意，此軟體通過抽象出軟體開發中的命令流和資料流，模擬成圖形界面中的紅藍折線，通過導線的流動體現出程式流程和資料傳遞的程序，使得初學者都很容易看懂，Mind+還有WEB端在線編程功能，打開即可使用，很方便，而且他們的社區教程也很豐富，是目前國內中小學生圖形化編程學習、比賽使用較多的，
（3）軟體三：Mixly
Mixly也是針對arduino的一款圖形化編程工具，基于blockly開發而成，這個軟體針對arduino完善了一些資料型別等方面的功能，比原生blockly更好用，相對其他圖形化軟體來說，mixly顯得更輕量級一些，上層圖形化界面基于開源blockly修改而成；下層編譯下載直接建立在arduino IDE環境上；圖形界面的指令映射到arduino原生庫，所以軟體相當于一個粘合劑，只要arduino原生支持的功能，mixly都可以很快進行集成，方便軟體迭代升級，軟體開源發布，第三方廠商可以自行添加自己的庫檔案，或者進行定制，缺陷是和arduino系結太緊密，難有個性化的功能，且始終受限于arduino本身的天花板，

 二、Mind+實戰案例

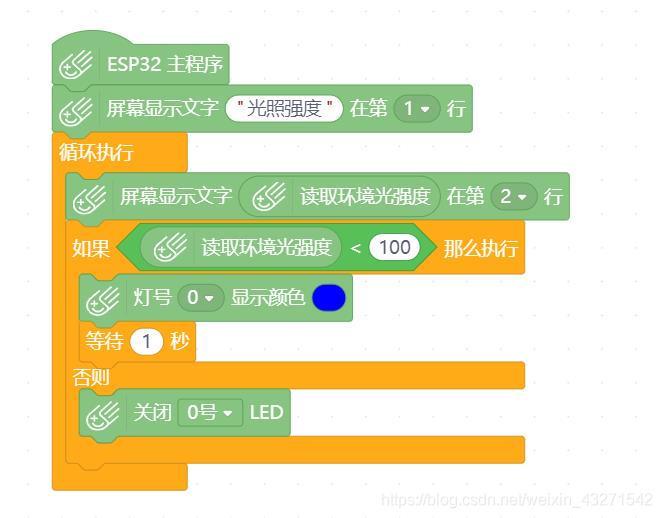

 ①光控燈的圖形化編程代碼和Python編程

語言代碼如下：
#include <MPython.h>
// 主程式開始
void setup() {
mPython.begin();
display.setCursorLine(1);
display.printLine(“聲音強度”);
}
void loop() {
display.setCursorLine(2);
display.printLine((sound.read()));
delay(200);
if (((sound.read())>100)) {
rgb.write(0, 0x0000FF);
delay(1000);
}
else {
rgb.write(0, 0x000000);
}
}

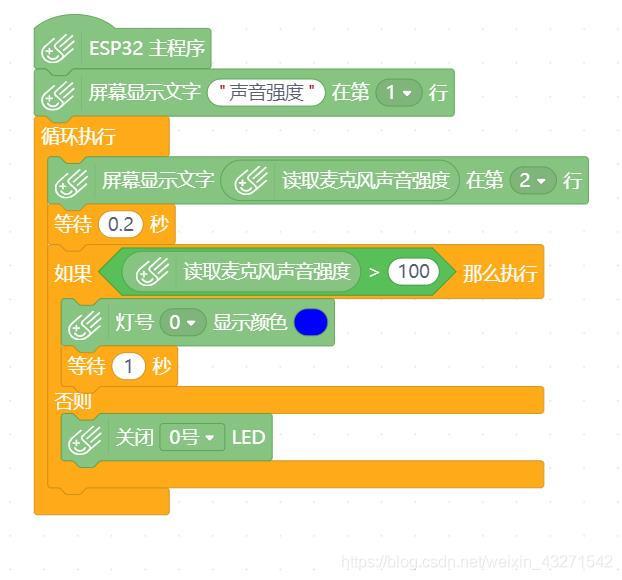

②聲控燈的圖形化編程代碼和Python編程

#include <MPython.h>
// 主程式開始
void setup() {
mPython.begin();
display.setCursorLine(1);
display.printLine(“聲音強度”);
}
void loop() {
display.setCursorLine(2);
display.printLine((sound.read()));
delay(200);
if (((sound.read())>100)) {
rgb.write(0, 0x0000FF);
delay(1000);
}
else {
rgb.write(0, 0x000000);
}
}

③語音識別控制燈的圖形化編程代碼和Python編程

#include <MPython.h>
#include <MPython_ASR.h>
#include <DFRobot_Iot.h>
// 函式宣告
void DF_YuYinShiBie();
void DF_wifi();
// 創建物件
MPython_ASR mpythonAsr;
String str_mpythonAsr_result;
DFRobot_Iot myIot;
// 主程式開始
void setup() {
mPython.begin();
DF_wifi();
DF_YuYinShiBie();
}
void loop() {

}

// 自定義函式
void DF_YuYinShiBie() {
display.fillScreen(0);
while (1) {
if ((buttonA.isPressed())) {
while (!(!buttonA.isPressed())) {yield();}
str_mpythonAsr_result=mpythonAsr.getAsrResult(4);
display.setCursorLine(1);
display.printLine((str_mpythonAsr_result));
if (((String(str_mpythonAsr_result).indexOf(String(“開燈”)) != -1))) {
rgb.write(0, 0x0000FF);
delay(5000);
rgb.write(0, 0x000000);
display.fillInLine(1, 0);
}
}
yield();
}
}
void DF_wifi() {
myIot.wifiConnect(“602iot”, “18wulian”);
display.setCursorLine(1);
display.printLine(“正在連接網路”);
while (!myIot.wifiStatus()) {yield();}
display.fillInLine(1, 0);
display.setCursorLine(1);
display.printLine(“網路連接成功”);
display.setCursorLine(2);
display.printLine(“ip地址：”);
display.setCursorLine(3);
display.printLine(myIot.getWiFiLocalIP());
delay(3000);
}

④實作Easy IoT上mqtt訊息通訊的圖形化編程代碼和Python編程

！錯誤提示：密碼格式錯誤，Wi-Fi密碼必須是8-20位的字母或數字
/*!

• MindPlus
• mpython

*/
#include <MPython.h>
#include <DFRobot_Iot.h>
// 函式宣告
void onButtonAPressed();
void obloqMqttEventT1(String& message);
// 靜態常量
const String topics[5] = {“T_GCbjdGg”,“OklCbjdGg”,"","",""};
const MsgHandleCb msgHandles[5] = {NULL,obloqMqttEventT1,NULL,NULL,NULL};
// 創建物件
DFRobot_Iot myIot;
// 主程式開始
void setup() {
mPython.begin();
myIot.setMqttCallback(msgHandles);
buttonA.setPressedCallback(onButtonAPressed);
myIot.wifiConnect(“xiaoxian”, “123456”);
display.setCursorLine(1);
display.printLine(“正在連接網路”);
while (!myIot.wifiStatus()) {yield();}
display.setCursorLine(2);
display.printLine(“連接網路成功”);
display.fillScreen(0);
delay(2000);
myIot.init(“iot.dfrobot.com.cn”,“q0uh-COMR”,"",“qAX2-jOGRz”,topics,1883);
myIot.connect();
while (!myIot.connected()) {yield();}
display.setCursorLine(1);
display.printLine(“mqtt連接成功”);
delay(3000);
display.fillInLine(1, 0);
}
void loop() {

}

// 事件回呼函式
void onButtonAPressed() {
while (!(!buttonA.isPressed())) {yield();}
myIot.publish(topic_0, “吳春賢”);
display.fillScreen(0);
display.setCursorLine(1);
display.printLine(“發送訊息成功”);
delay(3000);
display.fillInLine(1, 0);
}
void obloqMqttEventT1(String& message) {
display.setCursorLine(1);
display.printLine(“您有新的訊息！”);
rgb.write(-1, 0x0000FF);
display.setCursorLine(2);
display.printLine(message);
delay(3000);
rgb.write(-1, 0x000000);
display.fillScreen(0);
}

三、總結
本次實戰案例主要介紹了四種，關于軟體平臺還有很多，就不一一介紹了，對圖形化感興趣的朋友們，可以多去查找資料，如果有什么問題需要請教，可以給我留言，感謝大家！寫得不是很好，請大家海涵！
