adalm pluto (2) mesh組網通信

2.mesh組網通信

接上一篇，其實對我來說plutosdr最有意義的是這個自組網通信的應用，上一篇講的三維頻譜圖只是顯示效果比較酷炫，而且可以脫機使用，但是其實頻譜圖本身不太稀奇，玩sdr看了不少能畫頻譜圖的工具了，

但是這個自組網通信十分厲害，我認為它的優點有以下幾個：

1.不需要像LTE基站那樣，所有無線設備都必須圍繞基站，脫離基站范圍后終端不能互相通信，

2.所有信號處理都在sdr板子上完成，不需要電腦處理基帶資料，這樣電腦運行的作業系統是任意的，

3.部署快速，配置完成后，直接上電就能在幾秒鐘內開始運行，

4.所有無線口都可以自己加功放（得有業余無線電執照），可以實作遠距離通信，

刷韌體步驟其實比上一次講的還要簡單，

https://github.com/tvelliott/charon

到上面這個鏈接里下載，build_pluto_image是已經編譯好的韌體，這里面就一個檔案pluto.frm，把它放到plutosdr的u盤里，然后彈出，就刷好了，

刷完以后還不能馬上用，因為既然是自組網，到時候會有好多個設備接在一起，要確保所有設備的ip地址都是不一樣的，而剛刷完韌體后，ip都是一樣的，我說的ip包含2個ip，一個是plutosdr自己的ip，還有接在plutosdr上的電腦的ip，都需要不一樣，

比如我今天測驗的時候有2個plutosdr，和兩臺電腦，

第一套設備的plutosdr ip是192.168.2.1，電腦ip(host ip)是192.168.2.10，

第二套設備的plutosdr ip是192.168.2.3，電腦ip(host ip)是192.168.2.50，

這些都在plutosdr的u盤里config.txt里面改，

# Device Configuration File
# Edit, Save and then Eject the USB Drive

[NETWORK]
hostname = pluto3
ipaddr = 192.168.2.3
ipaddr_host = 192.168.2.50
netmask = 255.255.255.0

[WLAN]
ssid_wlan =
pwd_wlan =
ipaddr_wlan =

[USB_ETHERNET]
ipaddr_eth =
netmask_eth = 255.255.255.0

[SYSTEM]
xo_correction =
udc_handle_suspend = 0

[ACTIONS]
diagnostic_report = 0
dfu = 0
reset = 0
calibrate = 0

我的其中一個檔案是這樣的，為避免重復我把hostname也改為不一樣的了，改完了保存后，彈出u盤就行，

但是我發現光這樣還不行，如果用ssh登錄plutosdr，它的ip其實還是默認的192.168.2.1，需要登錄進去運行一遍重啟服務

 /etc/init.d/S100-start_charon restart

才能把ip改過來，你可以看到終端視窗上啟用了新ip，這時候ssh會中斷，因為ip變了，所以以后都需要用新的ip才能登錄，

我不知道這是不是bug，因為照道理設備啟動就會啟動這一套程式，而這個restart只不過是作者為了讓人能在終端上看到設備狀態才用的，不知道為啥設定ip也需要手動呼叫這個restart，

總之這樣就設定好ip了，

設定完ip后，可能你會發現你電腦還是無法ssh登錄plutosdr，這是因為plutosdr的dhcp服務有時候有點問題，你只需要在你電腦的網卡（plutosdr會在你的電腦上創建虛擬網卡）設定里手動設定ip就行，電腦ip就是你前面設定的host ip，網關和dns都是plutosdr的ip，

這樣其實就設定完成了，如果你是第一次使用還不太會用，你可以用之前運行過的那個restart命令在終端上觀察一下plutosdr內部的報文，

程式一啟動會有好多初始化，里面也會說有一些service有點問題，不用理會，

接著就是跳出下面這樣的內容，

TAPDEV_IN -> RF_OUT , len=54
RF_IN->TAPDEV_OUT_, len=54, rssi: -77.4 dBm, rx EVM -22.7 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
TAPDEV_IN -> RF_OUT , len=54
TAPDEV_IN -> RF_OUT , len=54
RF_IN->TAPDEV_OUT_, len=54, rssi: -82.6 dBm, rx EVM -21.7 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
TAPDEV_IN -> RF_OUT , len=54
RF_IN->TAPDEV_OUT_, len=54, rssi: -88.4 dBm, rx EVM -21.9 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
TAPDEV_IN -> RF_OUT , len=54
RF_IN->TAPDEV_OUT_, len=54, rssi: -78.9 dBm, rx EVM -20.9 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
RF_IN->TAPDEV_OUT_, len=54, rssi: -76.2 dBm, rx EVM -23.7 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
TAPDEV_IN -> RF_OUT , len=54
TAPDEV_IN -> RF_OUT , len=54
RF_IN->TAPDEV_OUT_, len=54, rssi: -82.1 dBm, rx EVM -21.1 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
TAPDEV_IN -> RF_OUT , len=54
RF_IN->TAPDEV_OUT_, len=54, rssi: -76.5 dBm, rx EVM -27.9 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
RF_IN->TAPDEV_OUT_, len=54, rssi: -89.3 dBm, rx EVM -25.0 dB, in-gain: 65 dB, d-rate 272 Kbps, #sub-carriers=64, mod: qam16
TAPDEV_IN -> RF_OUT , len=54

比較短的TAPDEV_IN -> RF_OUT表示你在發射，比較長的RF_IN -> TAPDEV_OUT_表示你從另一個plutosdr上收到的資料包，一開頭你可能只有比較短的報文，沒有長的報文，你可能要等待一會，挪動2個plutosdr（不是越近越好），或者調整一下頻率（因為時鐘有誤差，導致你設定的915MHz，不一定正好在915MHz上，如果2個設備的收發頻點對不上，就收不到了），如果看到比較長的那種報文，就表示大功告成了，

接下來你就可以在兩臺電腦上互相ping對方的ip了，比如在192.168.2.10那臺電腦上ping 192.168.2.50，

一開頭要等一段時間建立arp表，然后才會ping通，我這里實測ping的延遲在100ms以下，搞定以后也可以嘗試ssh登錄對方電腦并且復制檔案，我實測速度80kbps，比原作的慢，原作4個節點，沒有多跳狀態下也能達到114kbps，理論應該在272kbps，

我估計是ppm導致的問題，我雖然能成功連接2個設備，但是還是有誤差，導致浪費了一些資源，但是暫時還不敢去改這個引數，

我前兩天用mobaxterm改組態檔，結果提示crc錯誤，然后那個plutosdr就變磚了，dfu模式也進不去，看來以后還是得用linux內部的vi來改，

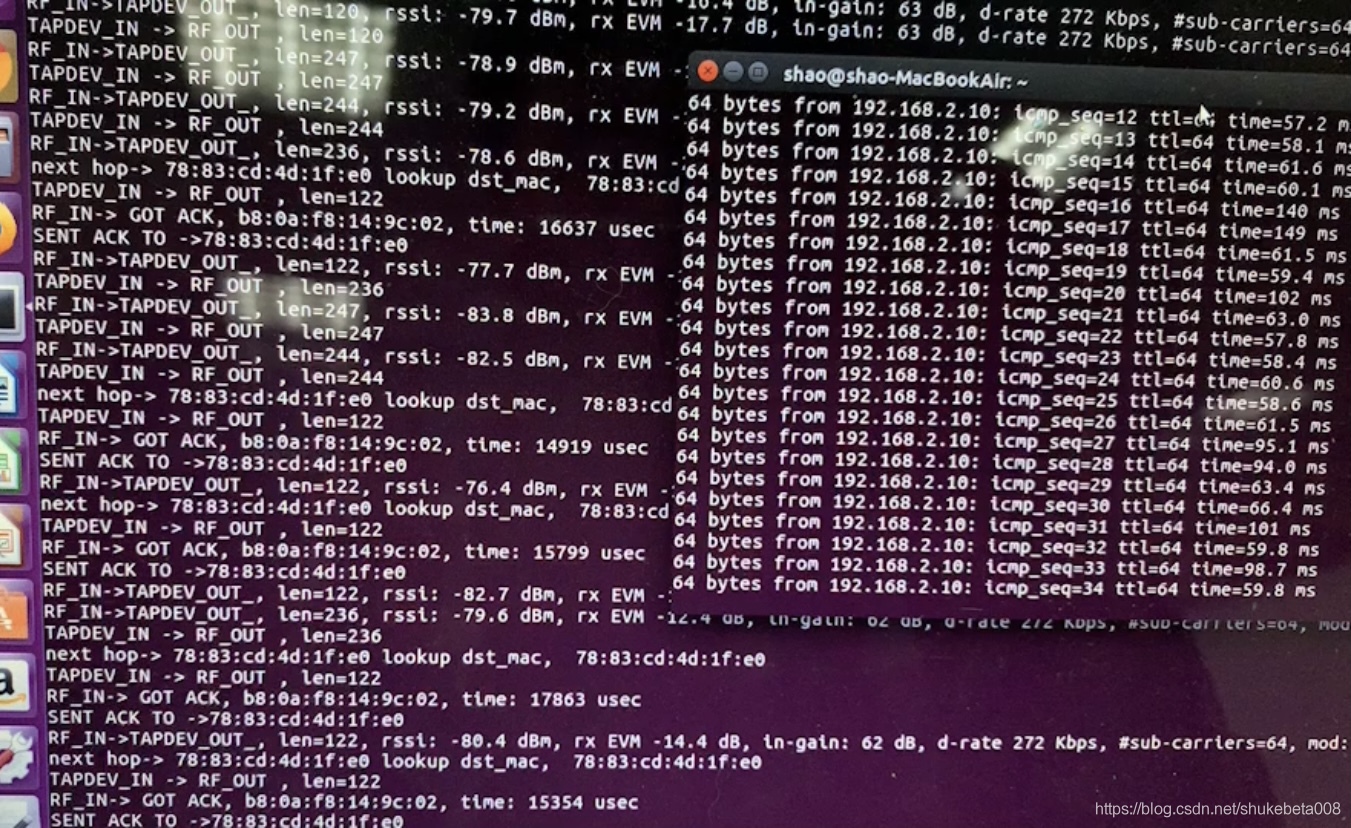

這是我的一臺電腦的照片，大的終端視窗是登錄到plutosdr上然后顯示的自組網程式的輸出，小的終端視窗是我用的這臺電腦在ping自組網里的另一個電腦的ip，

使用視頻(2套系統): https://www.bilibili.com/video/BV1sa4y1j7PX/
