Windows端，libmodbus + Qt 上位機測驗+報文決議

本文是在上一篇VS上實作modbus通訊的基礎上，在Qt上做了一些簡單的修改，以實作Qt上modbus的通訊，（也算是曲線救國了）

1 理清思路

一直以來，我對于Modbus-Master（主機端）和Modbus-Slave（從機端）通訊中，關于到底是在哪一端對暫存器賦值有點糾結，
主要原因：

• 1.是自己對通訊概念的不清晰，主機端和從機端都可以傳遞資料，都可對暫存器進行賦值；
• 2.參考網上的資料，大都是在Qt端建立Master與Slave的連接，而賦值是在工具Modbus Slave上完成的，所以造成誤解

嵌入式STM32學習筆記（8）——libmodbus+Qt上位機測驗
文中所展示的功能即是在Modbus Slave工具中對暫存器進行賦值，連接成功后，在命令視窗可看到值的傳遞情況，
但是對于我的實際情況中，Qt作為上位機，要通過對Slave端傳遞數值，以達到發送指令的效果，所以需要，對其中的代碼做一些修改才能為我所用，

2 驗證思路

在寫代碼前，需要對思路進行驗證，看是否合理，首先借助Modbus輔助工具，

2.1 Modbus 輔助工具測驗

借用輔助工具，建立Modbus Poll和Modbus Slave連接，然后分別以Modbus Poll端傳遞資料給Modbus Slave端，接著以Modbus Slave端傳遞資料給Modbus Poll端，

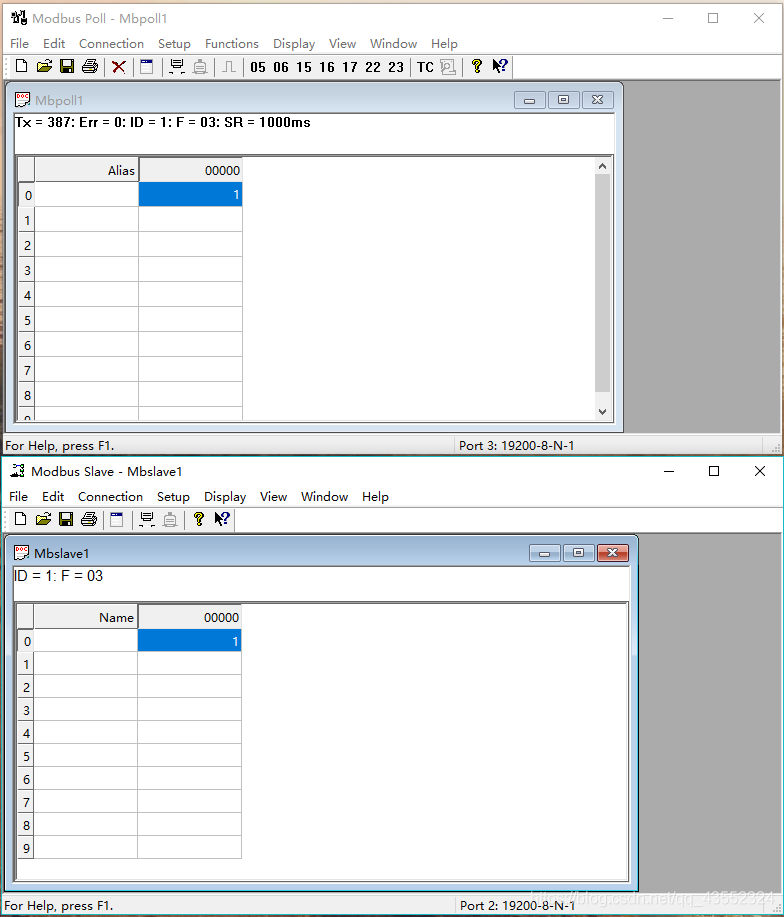

1.從Modbus Poll端分別傳遞1值給Modbus Slave端，如下圖1所示，

相應的報文為：
（1）Modbus Poll：
Tx: 01 03 00 00 00 01 84 0A
Rx: 01 03 02 00 01 79 84
（2）Modbus Slave：
Rx: 01 03 00 00 00 01 84 0A
Tx: 01 03 02 00 01 79 84
其中，Tx表示發送，Rx表示接收，
報文格式：01 03 00 00 00 01 84 0A
01——從機地址
03——功能碼（讀取資料）
00——高位地址
00——低位地址
00——暫存器個數高位
01——暫存器個數低位
84——CRC高位
0A——CRC低位

報文格式：01 03 02 00 01 79 84
01——從機地址
03——功能碼（讀取資料）
02——資料長度
00——資料高位位元組
01——資料低位位元組
79——CRC高位
84——CRC低位

這個程序這樣描述：
Modbus Poll端，手動輸入數值后，主機端讀取該地址處輸入的資料值，發送給從機端，從機端回應主機端（我收到了），

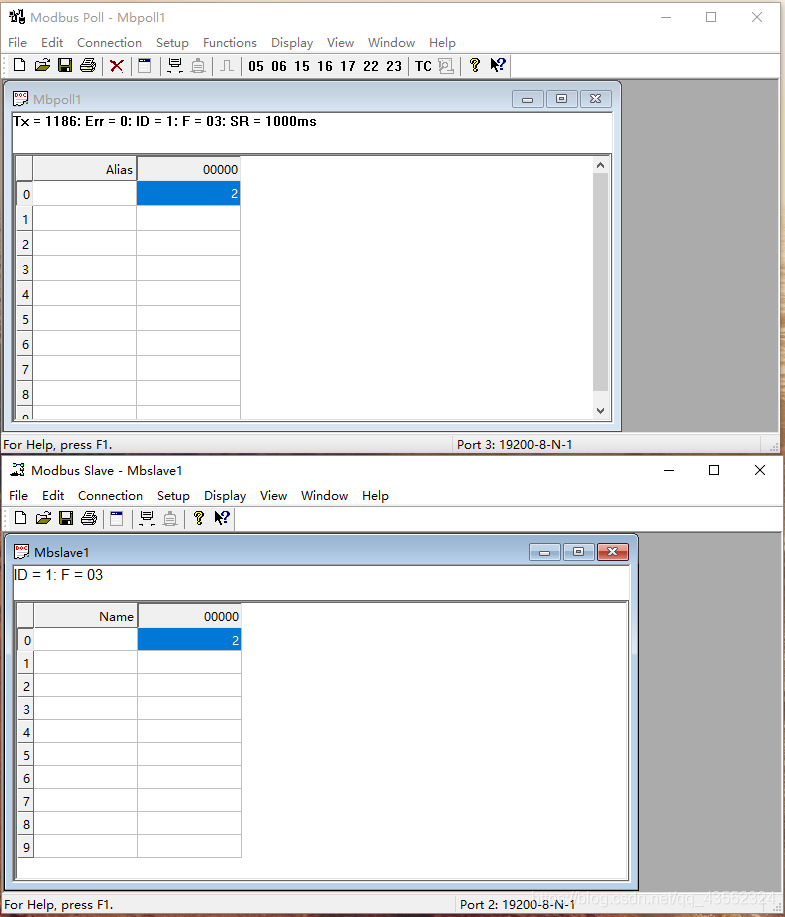

2.從Modbus Slave端傳遞2值給Modbus Poll端，如下圖2所示，

相應的報文為：
（1）Modbus Poll：
Tx: 01 03 00 00 00 00 01 84 0A
Rx: 01 03 02 00 02 39 85
（2）Modbus Slave：
Rx: 01 03 00 00 00 00 01 84 0A
Tx: 01 03 02 00 02 39 85
其中，Tx表示發送，Rx表示接收，
相應的報文格式同上，
與上一樣，說明暫存器賦值的地方不影響通訊方式，

3 Qt上位機測驗

以上位機Qt作Modbus-Master（主機端），并在主機端，對暫存器進行賦值，采用了隨機采樣賦值方法，
先貼上代碼：
1.mywidget.h

#ifndef MYWIDGET_H
#define MYWIDGET_H

#include <QWidget>
#include <libmodbus/modbus.h>

#define ADDRESS_START 0
#define ADDRESS_END 9
#define LOOP  1

QT_BEGIN_NAMESPACE
namespace Ui { class myWidget; }
QT_END_NAMESPACE

class myWidget : public QWidget
{
    Q_OBJECT

public:
    myWidget(QWidget *parent = nullptr);
    ~myWidget();

private slots:
    void on_pushButton_clicked();

private:
    Ui::myWidget *ui;
    modbus_t *ctx;
    uint16_t *tab_reg;
    uint16_t *send_tab_reg;
    int nb;
    int addr;
    modbus_mapping_t *mb_mapping;
    int nb_fail;
    int nb_loop;
};
#endif // MYWIDGET_H

2.mywidget.cpp

#include "mywidget.h"
#include "ui_mywidget.h"

#include "libmodbus/modbus.h"
#include "QThread"
#include <QtDebug>
#include <errno.h>
#include <stdlib.h>
#include <malloc.h>


myWidget::myWidget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::myWidget)
{
    ui->setupUi(this);
}

myWidget::~myWidget()
{
    delete ui;
}


void myWidget::on_pushButton_clicked()
{
    int rc;
    int i;

    ctx = modbus_new_rtu("COM3", 115200, 'N', 8, 1);
    modbus_set_slave(ctx,1);

    modbus_set_debug(ctx,TRUE);

    if (modbus_connect(ctx)==-1)
        {
            fprintf(stderr, "Connection failed: %s\n",modbus_strerror(errno));
            modbus_free(ctx);
        }


        /*
        uint32_t old_response_to_sec;//秒
        uint32_t old_response_to_usec;//微秒，1秒=1,000,000微秒

        modbus_get_response_timeout(ctx, &old_response_to_sec, &old_response_to_usec);//獲取當前設定的超時

        modbus_set_response_timeout(ctx,0,50000);//設定超時,默認50ms(50,000us)
        qDebug()<<"get timeout sec:"<<old_response_to_sec;
        qDebug()<<"get timeout usec:"<<old_response_to_usec;



        printf("\n----------------\n");*/
        nb=ADDRESS_END-ADDRESS_START;

        tab_reg=(uint16_t *)malloc(nb * sizeof(uint16_t));
        memset(tab_reg,0,nb * sizeof(uint16_t));

        /*寫入保持暫存器數值*/
        nb_loop=nb_fail=0;
        while(nb_loop++<LOOP)
        {
            for(addr=ADDRESS_START;addr<ADDRESS_END;addr++)
            {
                int i;
                for(i=0;i<nb;i++)
                {
                    tab_reg[i]=(uint16_t)(65535*rand()/(RAND_MAX+1.0));
                }
                nb=ADDRESS_END-addr;

                rc=modbus_write_register(ctx,addr,tab_reg[0]);
                if(rc !=1)
                {
                    printf("ERROR modbus_write_register(%d)\n",rc);
                    nb_fail++;
                }
                else
                {
                    rc = modbus_read_registers(ctx,addr,1, tab_reg); //03#讀取保持暫存器的值，（物件，起始地址，讀取數量，存盤讀取到的值）
                    if (rc != 1)
                    {
                        fprintf(stderr,"%s\n", modbus_strerror(errno));
                        qDebug()<<"rc錯誤"<<modbus_strerror(errno);
                        nb_fail++;
                    }
                    else
                    {
                        qDebug()<<"鏈接成功";
                        for (i=0; i<10; i++)
                        {
                            printf("reg[%d] = %d(0x%x)\n", i, tab_reg[i], tab_reg[i]);
                            qDebug()<<"rc收到："<<tab_reg[i];
                        }
                     }

                 }

               }
        }
        modbus_close(ctx);  //關閉modbus連接
        modbus_free(ctx);   //釋放modbus資源，使用完libmodbus需要釋放掉
}

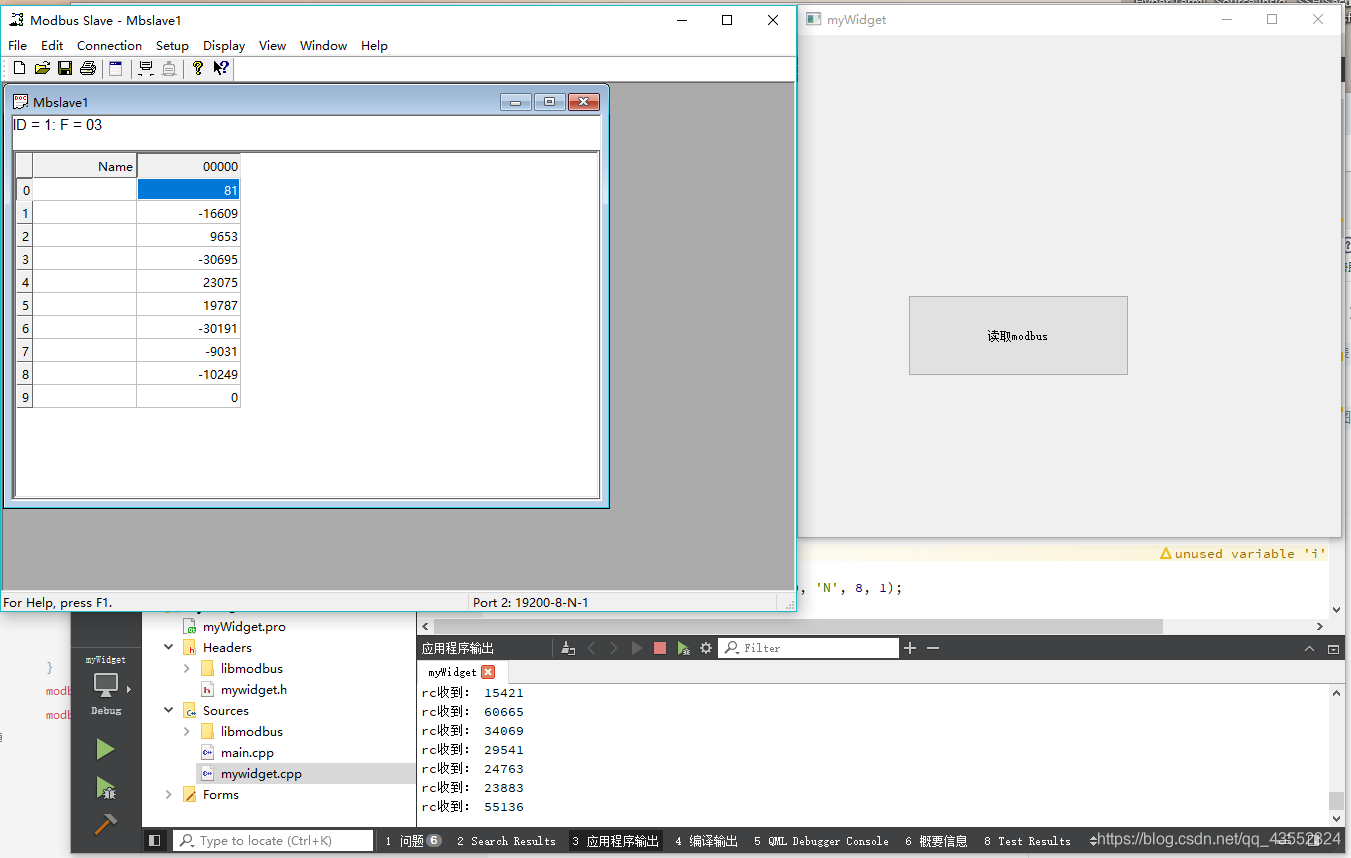

執行后的效果，如下圖所示：

可以看到，暫存器賦的值已經傳遞進Modbus Slave中，說明此代碼在Modbus Master端賦值暫存器的值有效，
另外，在做這一測驗時，需要參考我的上兩篇文章的內容，即libmodbus庫的編輯以及modbus通訊模擬，

4 Modbus通訊資料包決議

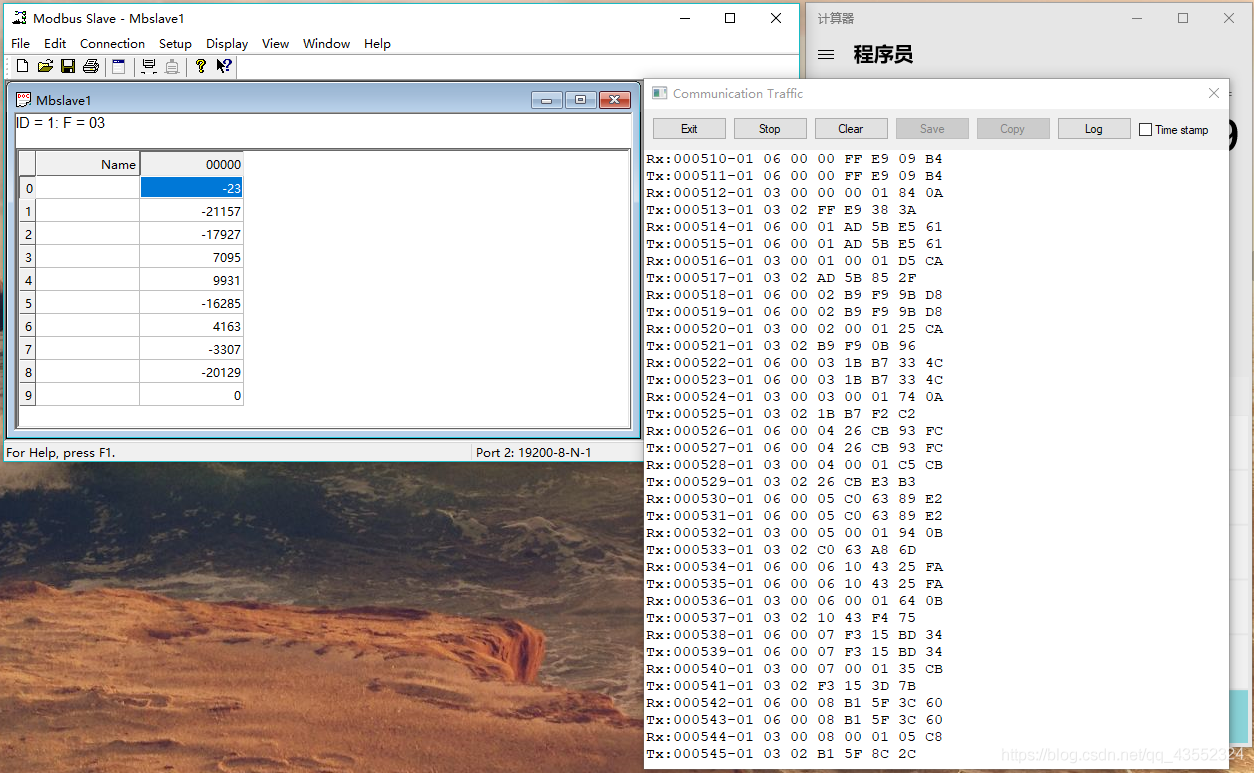

實作通訊連接之后，就需要對報文進行決議，如下圖所示，單暫存器10位的數值在左側欄可清楚看到，報文資訊在右側可詳細看到，那么，現在就來分析報文與數值是怎么對應的，

（1）首地址的數值對應的報文決議：
首地址處的數值為-23
接收到的報文資訊是：
01 06 00 00 FF E9 09 B4
其中RTU報文的格式是這樣定義的：

01——從機地址
06——功能碼
00——暫存器高位地址
00——暫存器低位地址
FF——資料高位
E9——資料低位
09——CRC高位
B4——CRC低位
現在主要來計算資料位的計算：
-23，首先23對應的16進制數為0017，那么-23=0-0017=FFFF -0017+1=FFE9
至于CRC的計算，因為有CRC函式就不需要考慮了，
（2）首地址的數值傳遞的報文決議：

Rx表示接收，Tx表示傳遞
程序是這樣的：

先是從機端接收到這樣一條報文資訊，然后將收到的數值以報文的資訊再發送回給主機端，（告訴我收到了），主機端讀取報文資訊，從機端再應答一下，
為了驗證一下思路是否正確，再做一個
（3）地址為1的數值傳遞
地址1處的數值為-21157
接收到的報文資訊是：
01 06 00 01 AD 5B E5 61
按照上面報文格式的介紹，只對其中資料高低位進行計算：
21157對應的16進制數為52A5,
-21157=0-52A5=FFFF-52A5+1=AD5B
資料高位 AD 資料低位 5B
（4）地址1處的數值傳遞報文決議：

如圖所示，數值傳遞的程序是這樣的：
先是從機端接收到這樣一條報文，然后對主機端進行應答，發送相應的報文，然后主機端對報文進行讀取，即讀取01地址處的值，從機端回應主機端，將地址處的資訊發回，
接下來要做的是對資料包的處理，
